五辐式手轮操作控制构件结构设计

　　在各类需要手动微调、启闭操作的工业设备场景中，手轮是应用频次极高的操作执行构件，从通用机床的进给调节、工业阀门的启闭控制，到输送线张紧机构调整、工装夹具的锁止操作，都能见到这类构件的身影。这款五辐式手轮的结构设计，完全围绕手动操作的实际受力需求展开，没有冗余的装饰性结构，所有几何特征都服务于操作可靠性与安装适配性。

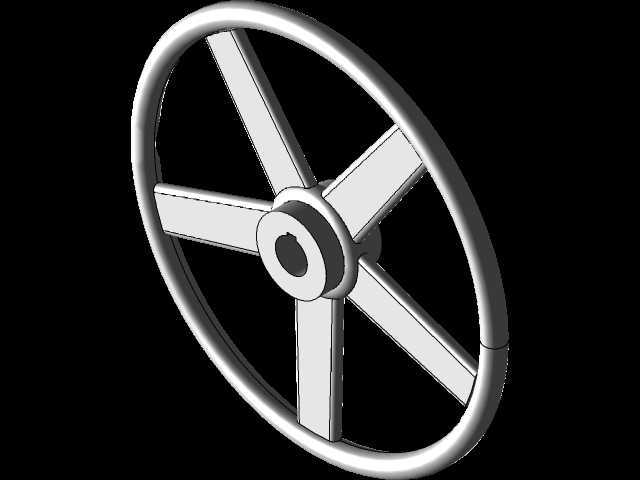

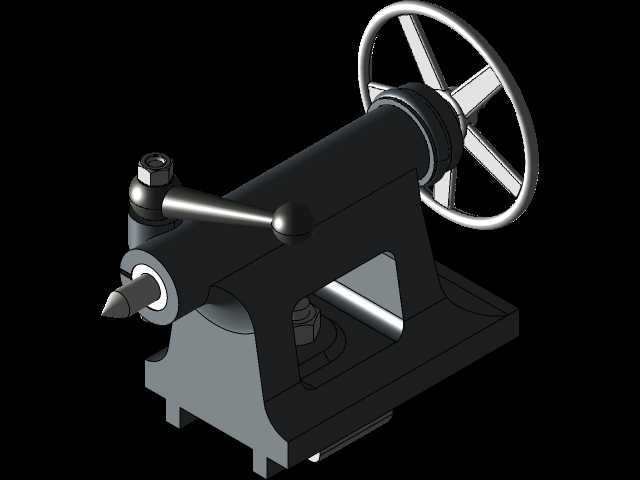

　　从结构布局来看，轮缘采用等截面圆弧过渡设计，握持区域的截面弧度贴合成年人手掌自然弯曲形态，操作时手掌与轮缘的接触面积均匀，不会出现局部应力集中硌手的问题，即便长时间连续操作调节，也能降低操作疲劳感。五根辐条采用等角度放射状排布，相邻辐条夹角为72度，这种排布方式一方面保证了轮缘各个方向的受力支撑均匀，当操作人员在任意角度握持轮缘施加扭矩时，辐条都能将受力平稳传递到中心轮毂位置，不会出现单侧辐条受力过载变形的问题；另一方面，五辐结构相比三辐结构拥有更多的操作施力点位，在设备安装空间受限、手轮无法整周转动的场景下，操作人员依然可以找到合适的辐条间隙或轮缘位置施加转动力矩，相比六辐及以上的多辐结构，又能减少不必要的材料占用，降低构件整体重量，同时给手部留出足够的握持操作空间，不会出现辐条过密卡手的情况。

　　中心轮毂部分采用阶梯孔设计，安装轴孔的公差配合按照常用的间隙配合等级设定，能够适配多数设备操作轴的安装尺寸，轮毂外侧设置有轴向定位台阶，安装时可以直接抵靠在设备安装面或轴用挡圈位置，不需要额外调整轴向安装位置，装配效率更高。轮毂与辐条的连接位置、辐条与轮缘的连接位置都做了大圆角过渡处理，从铸造或机加工的工艺角度来看，这种圆角设计能够避免应力集中导致的构件开裂，尤其是在手轮承受较大操作扭矩的时候，连接位置不会因为锐角应力集中出现断裂失效的问题；从加工工艺性来说，大圆角过渡也更适配铸造、注塑、粉末冶金等多种成型工艺，不管是采用铸铁材质做表面喷塑处理，还是采用工程塑料做一体注塑成型，都能保证成型过程中材料填充顺畅，不会出现缺料、应力残留的问题。

　　从安装边界尺寸来看，这款手轮的轮缘外径按照通用操作件的常用尺寸区间设计，既不会因为直径过小导致操作时需要施加过大的手动力，也不会因为直径过大占用过多设备外围安装空间，中心轮毂的轴向厚度控制在合理范围内，安装后不会突出设备表面过多，避免设备运行过程中误碰手轮导致参数变动。轮缘的表面没有设置额外的防滑凸纹，而是通过轮缘截面的圆弧收边设计，保证握持时的摩擦力足够，即便操作人员手上沾有少量切削液、润滑油脂，也能稳定施加转动力矩，不会出现打滑的问题。

　　在实际设备适配场景中，这款手轮可以直接替换同安装尺寸的传统手轮构件，不需要对设备的安装轴端结构做额外修改，五辐的对称结构在安装时不需要找正特定角度，任意角度安装都能保证操作受力均匀。针对不同的设备使用环境，这款手轮的结构也预留了足够的材质适配空间，在有耐腐蚀需求的化工设备场景中，可以采用不锈钢材质一体加工成型；在对重量有要求的轻型设备场景中，可以采用铝合金压铸后做阳极氧化处理；在普通民用设备、低成本设备场景中，可以采用工程塑料加玻纤增强的材质注塑成型，不同材质下的结构受力都能通过辐条的截面尺寸设计满足额定扭矩的传递需求，不会出现结构强度不足的问题。

　　从设计逻辑上看，这款手轮没有追求花哨的外观造型，所有结构参数都围绕手动操作的实际体验、安装适配的通用性、长期使用的可靠性三个核心维度展开，辐条的截面采用矩形倒圆角设计，相比圆形截面辐条拥有更好的抗扭抗弯性能，在传递相同扭矩的情况下，辐条的截面尺寸可以做得更小，进一步减轻手轮整体重量。中心安装孔位置还预留了键槽加工余量，在需要传递较大扭矩的应用场景中，可以直接在轮毂孔内加工平键槽，通过平键传递扭矩，避免手轮与安装轴之间出现相对转动，保证操作调节的精度。
