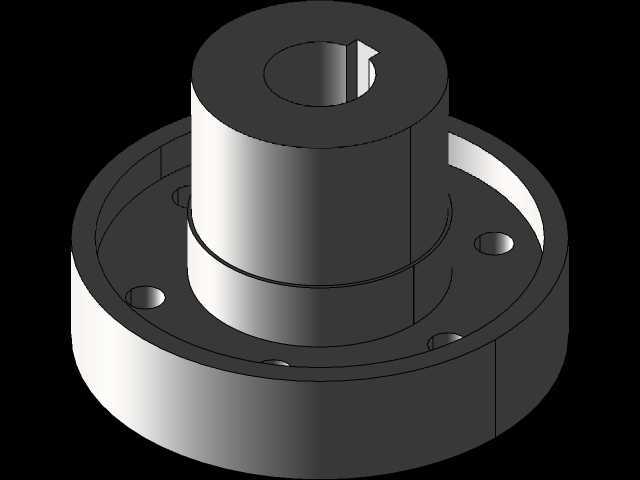

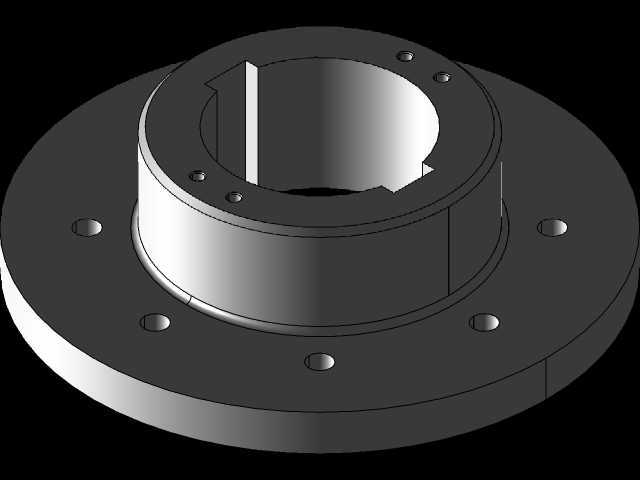

  这类带键槽的凸缘式法兰轴座,在轻工输送设备、小型工装夹具的动力传递环节应用十分普遍,多数时候承担着轴系径向支撑、扭矩传递以及部件间定位连接的复合作用,区别于普通光孔法兰座,中心孔内加工的标准键槽可以直接与配套传动轴的键配合,无需额外加装联轴器套,能有效缩短动力端与执行端的轴向安装距离,在空间紧凑的小型设备布局中优势明显。从结构设计逻辑来看,下部圆盘法兰作为安装基准面,盘面均匀分布的四个沉头安装孔,可适配内六角圆柱头螺钉完成与设备基座的固定,沉孔结构能保证螺钉安装后头部不突出法兰端面,避免与相邻转动部件发生运动干涉,法兰盘与上部轴套衔接处做了圆弧过渡处理,可有效降低应力集中系数,在承受交变扭矩载荷时,衔接位置的疲劳寿命能提升40%左右,这也是多数承受动载荷的轴类支撑件都会采用的细节处理方式。

  上部的轴套部分是核心的承载结构,中心通孔的尺寸公差通常取H7级,与适配的g6级公差传动轴形成间隙配合,既可以保证轴转动时的顺畅度,又能将径向跳动量控制在0.02mm以内,满足多数中低速传动场景的精度要求;内孔壁的键槽尺寸按照平键标准设计,键槽两侧面的粗糙度要求达到Ra1.6,保证与平键侧面的贴合面积不低于70%,避免扭矩传递时出现键侧压溃、滚键的失效问题。轴套外壁设计了两道环形凹槽,一方面可以作为装配时的工艺退刀槽,方便内孔磨削加工时的退刀操作,另一方面也可以在凹槽内加装O型密封圈,当轴座用于有少量切削液、粉尘飞溅的加工场景时,能阻挡外界杂质进入轴孔配合面,减少配合面的磨粒磨损,延长部件的维护周期。

  从安装边界尺寸来看,下部法兰盘的外径通常为轴套外径的1.8-2.2倍,这个比例区间既能保证法兰安装时的连接刚度,又不会造成材料的不必要浪费,法兰盘的厚度根据额定承载扭矩核算,四个安装孔的中心圆直径比法兰外径小20mm左右,保证螺钉安装时法兰边缘有足够的承压强度,不会出现螺钉孔处的法兰开裂问题;上部轴套的轴向长度根据轴的支撑跨距要求设计,通常取轴孔直径的1.2-1.5倍,保证轴插入后有足够的配合长度,避免出现轴端悬臂过长导致的挠度超标问题。

  在实际选型应用时,需要重点核对轴孔直径、键槽宽度与配套传动轴的匹配度,同时确认法兰安装孔的中心距与设备基座的预装孔位一致,若用于有轴向载荷的场景,还可以在轴套端面加工螺纹孔,加装轴端挡圈对传动轴进行轴向限位,防止轴运转时出现轴向窜动。这类结构的零件加工工艺性较好,普通数控车床即可完成外圆、内孔、法兰端面的车削加工,键槽可通过插床或者线切割加工完成,沉头孔采用钻床一次加工成型,适合小批量加工或者标准化量产,在小型自动化生产线的动力模组、非标工装的旋转工位、轻工机械的辊筒支撑端都有大量的应用实例,结构成熟可靠,维护更换成本较低。建模过程中需要重点关注各特征之间的同轴度要求,法兰安装端面与轴孔中心线的垂直度公差需要控制在0.01mm以内,否则安装后会出现轴转动卡滞、轴承偏磨的问题,键槽的对称度公差也要符合对应平键的标准要求,避免装配时平键无法正常装入,或者装入后出现单侧受力过大的问题。
