分体式齿轮泵壳体结构三维设计

　　做液压系统配套设计快十二年，经手的齿轮泵壳体方案没有一百也有八十，这次拿到的这个分体式泵壳结构，第一眼就注意到它的安装耳布局是针对紧凑型液压站做的适配。先从实际应用场景说，这类结构的齿轮泵大多用在中小吨位叉车的工作液压回路、小型工程机械的辅助动力单元，还有机床夹具的锁紧供油回路里，不像大流量开式回路用的泵那样追求大排量，这类泵的核心诉求是安装占位小、密封可靠性高、能在持续带压工况下不出现壳体渗油。

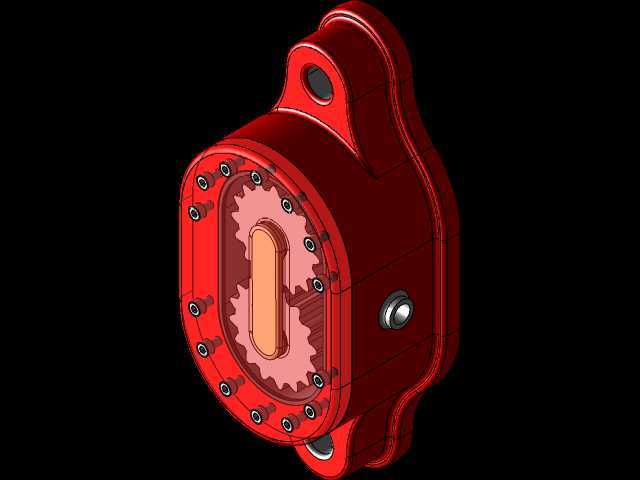

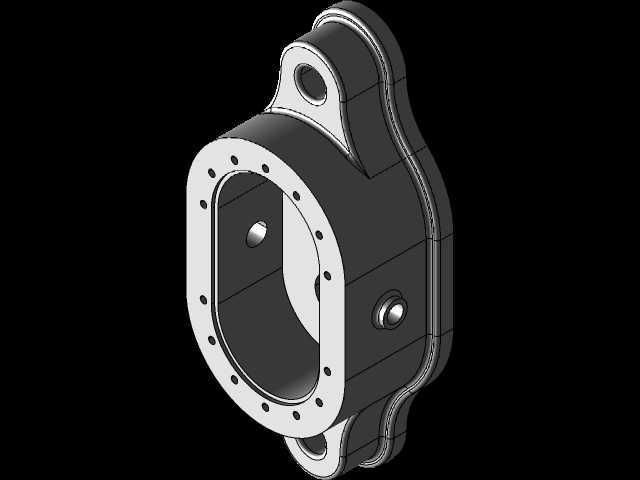

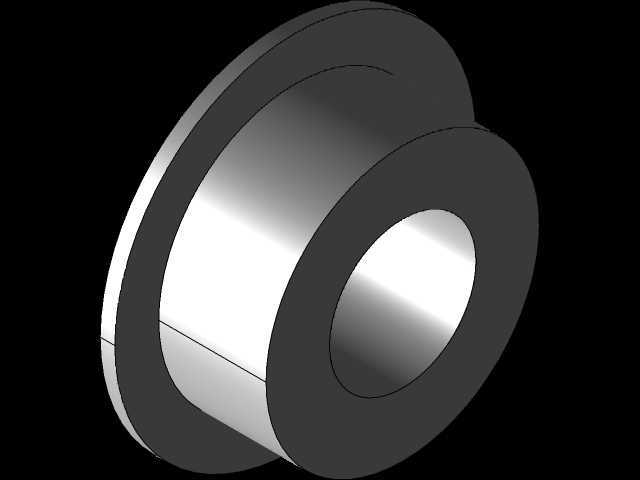

　　从功能特性上拆解，这个壳体采用的是前后对合的分体式结构，合箱面围绕齿轮腔做了整圈的密封槽预留，和常见的整体式端盖压紧结构不同，它的合箱螺栓是沿着齿轮腔的椭圆轮廓均匀排布的，每两个螺栓的间距控制在6倍螺栓公称直径以内，这样打紧螺栓的时候，密封面的压紧力分布更均匀，不会出现局部压力不足导致的泄压渗油问题。壳体上方的安装耳做了加厚的翻边处理，耳孔内预留了钢套压装的余量，实际装配的时候压入耐磨钢套，能避免泵体长期受振动冲击出现安装孔磨损松旷的问题，之前做过的几款老结构泵就吃过这个亏，安装耳没做加强，设备跑个两三年安装孔就磨成椭圆，泵体跟电机轴的对中偏差超差，直接把骨架油封磨坏漏油。

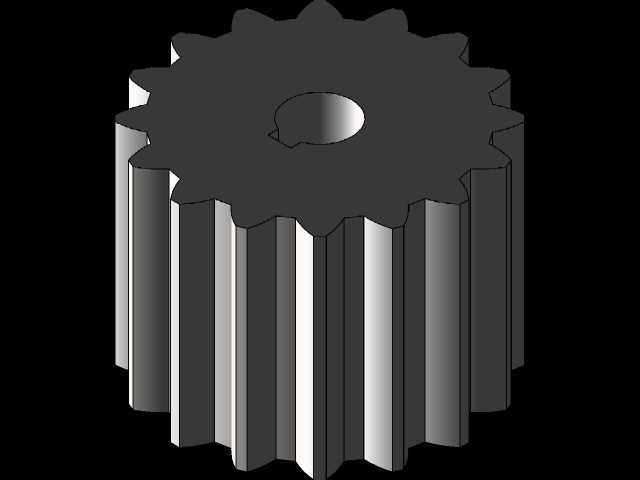

　　说下设计思路里的细节，齿轮腔的内壁轮廓是严格按照一对渐开线圆柱齿轮的齿顶圆轨迹做的间隙预留，单边间隙控制在0.12-0.18mm之间，这个间隙值是反复验证过的，间隙太小的话齿轮转动的时候容易跟壳体内壁刮蹭，跑合阶段就会磨出铁屑污染液压油，间隙太大又会导致高低压腔的内泄漏超标，泵的容积效率直接掉下来，尤其是在系统压力到16MPa的时候，内泄大的泵甚至会出现输出流量不足，推不动执行元件的问题。壳体侧面的两个螺纹孔，一个是高压油口的接口位，一个是低压进油的接口位，进油口的通径比出油口大了整整一个规格，这也是齿轮泵设计的常规细节，进油侧阻力太大会造成吸空，直接导致泵运行的时候噪音大、气蚀磨损快，之前有新手设计的时候把进出油口做的一样大，装机测试的时候噪音超过85分贝，拆下来看齿轮端面都有气蚀的麻点。

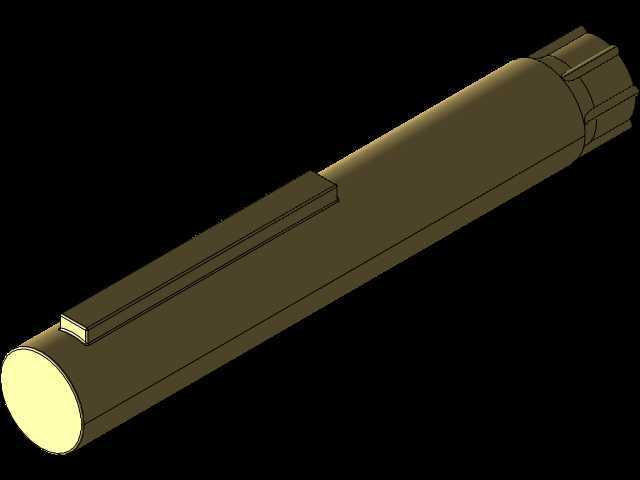

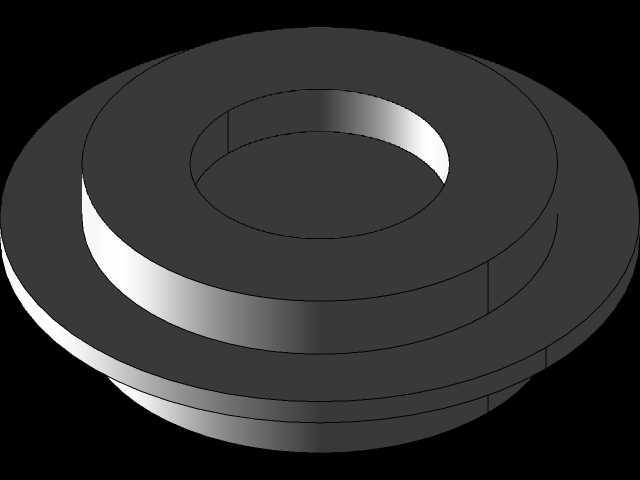

　　再讲安装边界的尺寸逻辑，这个壳体的安装止口是跟配套的4极电机法兰做的适配，止口的同轴度公差要求控制在0.02mm以内，跟齿轮腔中心的位置度公差不超过0.03mm，不然电机轴跟泵内齿轮轴的同轴度偏差太大，运转的时候会出现周期性的振动，连带整个液压站的管路都跟着振，时间长了管接头都容易松脱。壳体底部的定位销孔是做合箱定位用的，两个销孔呈对角布置，距离合箱面的高度差控制在0.01mm以内，保证前后泵壳合箱的时候不会出现错位，一旦合箱错位，齿轮轴的轴承孔同轴度就会超差，转起来轴承发热快，用不了几个月轴承就抱死。另外壳体上的螺栓过孔都做了沉头座，沉头座的平面跟螺栓轴线的垂直度要求不超过0.02mm，不然螺栓打紧的时候会出现偏载，螺栓的预紧力达不到设计要求，带压工况下容易出现合箱面渗油。

　　实际做这类结构建模的时候，要特别注意壳体壁厚的均匀性，尤其是齿轮腔周围的壁厚，最薄的位置不能小于5mm，不然泵在16MPa额定压力下长期工作，壳体容易出现应力变形，导致齿轮跟内壁的间隙变化，内泄漏量波动变大。还有安装耳跟壳体主体的连接位置做了大圆角过渡，避免应力集中，之前做有限元分析的时候发现，直角过渡的安装耳在承受1.5倍额定压力的冲击载荷时，过渡位置的应力集中系数能到3.2，很容易出现开裂，做R5的圆角过渡之后，应力集中系数直接降到1.4，完全能满足冲击工况的强度要求。另外壳体的外表面没有做多余的装饰性结构，都是顺着内部型腔的走向做的壁厚过渡，既减轻了泵体的整体重量，也避免了铸造的时候出现壁厚不均导致的缩孔缺陷，毕竟这类泵壳大多是压铸铝合金材质，壁厚不均的话铸件废品率会高很多。
