两款电源变压器配套安装固定结构件

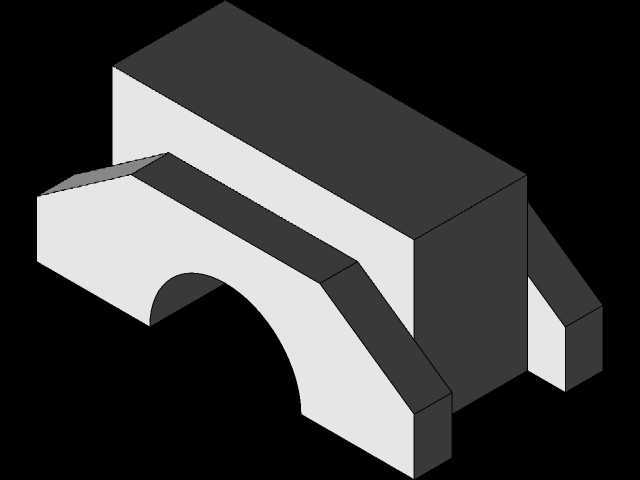

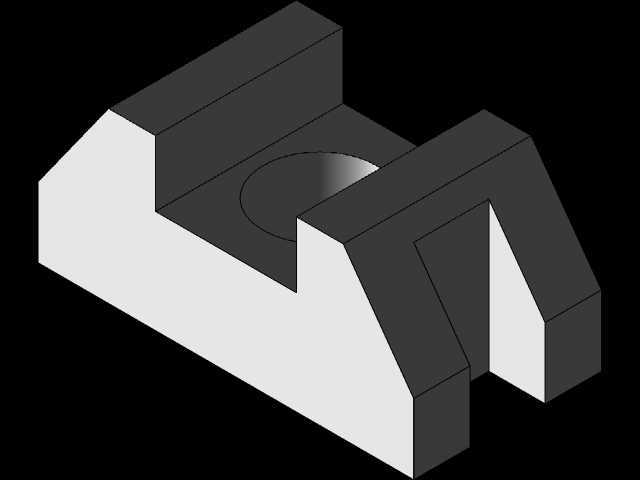

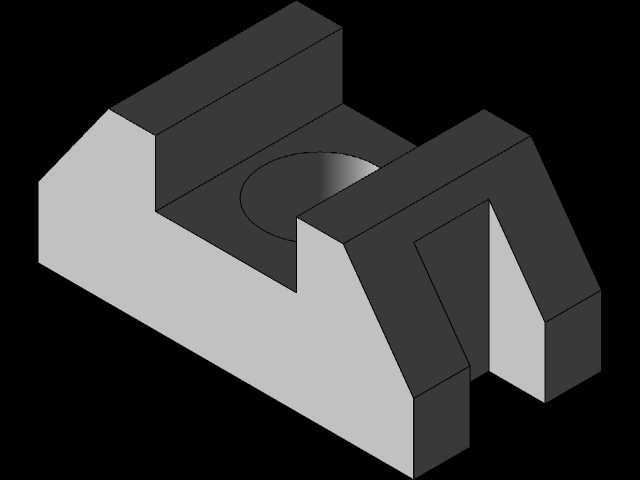

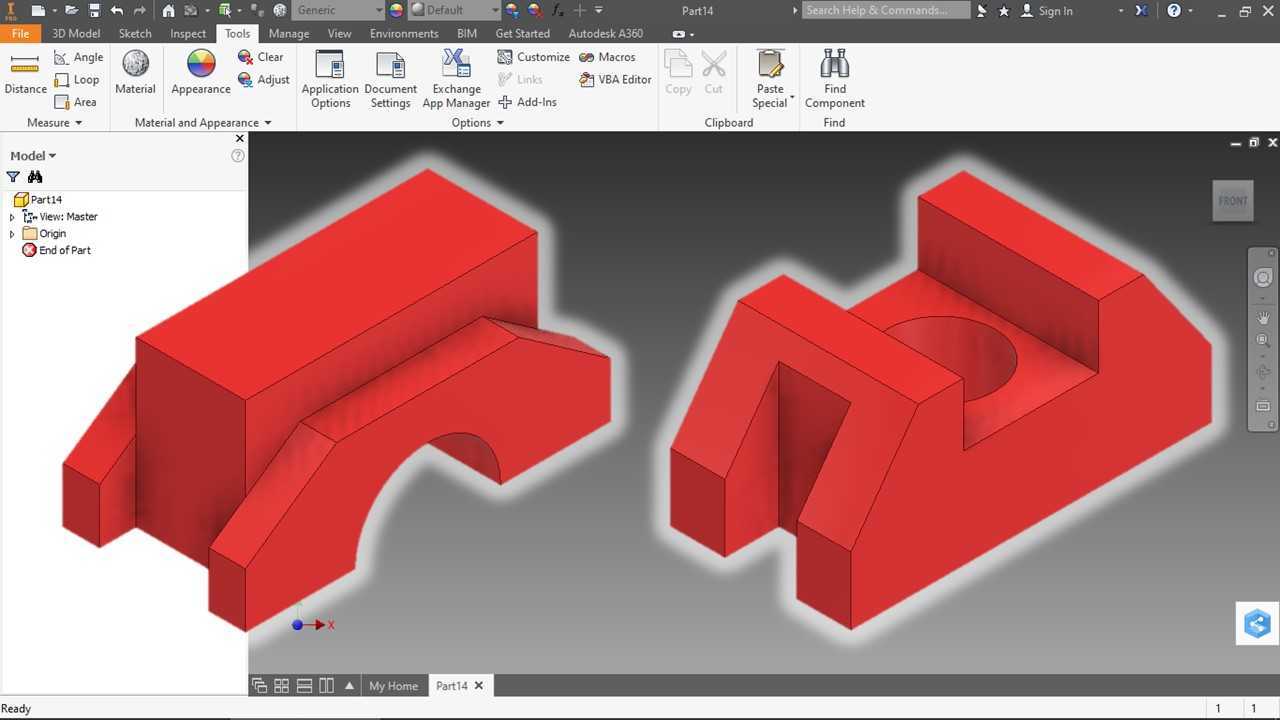

　　这两款结构件主要应用于小功率电源变压器的整机内部装配场景，常见于桌面式适配器、工控板载供电模块、小型开关电源的内部组件固定环节，承担变压器磁芯与绕组的定位、绝缘隔离、与PCB或壳体的安装衔接作用。从结构形态来看，两款零件分别对应不同的安装工位：左侧零件带有弧形避让槽，主要适配变压器绕组的圆弧外轮廓，避免装配时刮伤漆包线外层绝缘漆，两侧伸出的定位卡脚可直接插入PCB预设的安装孔内，无需额外螺丝固定即可实现预定位，减少装配工序中的螺丝用量与锁附时间；右侧零件带有圆形沉孔结构，主要用于对接变压器的引脚引出端或者磁芯的中心定位柱，沉孔的深度经过匹配设计，既可以限制磁芯的轴向窜动，又能为引脚焊接预留足够的安全间隙，避免引脚与周边金属构件发生短路。

　　设计过程中优先考虑了绝缘性能与装配公差的平衡，所有棱角位置均做了R0.5以上的圆角处理，避免高压工况下的尖端放电问题，零件的壁厚控制在1.8mm-2.5mm区间，既保证了注塑成型时的熔体流动性，避免出现缺胶、缩痕等成型缺陷，又能满足装配后的结构强度要求，在变压器正常工作的振动工况下不会出现断裂、变形问题。安装边界方面，两款零件的底部安装面平面度控制在0.1mm以内，与PCB贴合后不会出现翘起问题，卡脚的插入深度设计为3.2mm，过盈量控制在0.15mm，既可以保证插拔力处于人工装配可操作的范围，又能在完成波峰焊或者回流焊工序前保持零件位置不发生偏移。

　　零件的侧边限位凸台高度与变压器磁芯的侧边高度匹配，装配完成后磁芯不会出现横向移位，绕组与周边电容、散热片等元器件的安全爬电距离可满足安规要求的2mm以上标准。从实际使用场景出发，这类结构件通常采用阻燃PBT或者PA66加玻纤材料注塑成型，建模过程中已经预留了0.5%的成型收缩率，对应不同玻纤含量的材料可直接调整收缩率参数即可快速适配生产需求，所有配合面的拔模斜度设置为1.5度，既方便模具开模时的顶出，又不会影响装配后的配合精度。

　　两款零件可以组合使用，也可以根据变压器的实际功率与尺寸单独选用，适配10W-50W功率区间的EE型、EI型磁芯变压器的安装固定需求，在结构设计时已经规避了常见的装配干涉问题，比如左侧零件的弧形槽半径比对应绕组的最大半径大0.3mm，即使绕组外层绝缘胶带存在轻微的缠绕公差，也能顺利完成装配，不会出现卡滞问题；右侧零件的圆形沉孔与中心定位柱的配合间隙设置为0.2mm，可吸收磁芯本身的尺寸公差与安装时的位置偏差，降低生产环节的不良率。
