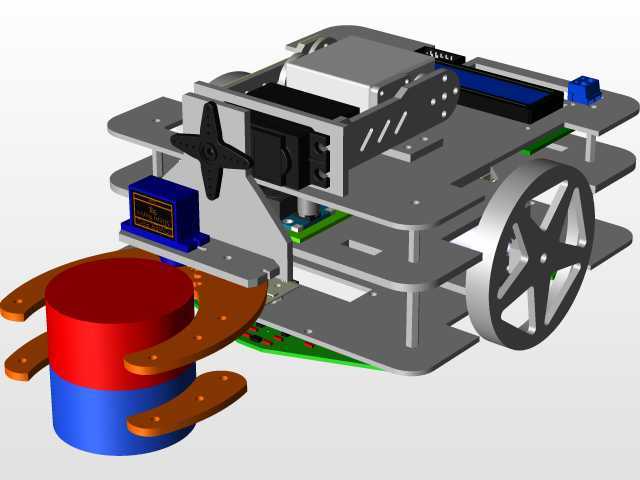

带夹持机构的线路循迹传输载具设计

　　这款轮式移动载具的核心应用场景，是产线固定路径下的轻型物料工位间转运，区别于传统固定导轨输送线，它依托预设的线路标识完成自主循迹移动，不需要铺设刚性轨道，适合小批量多频次的柔性生产场景，比如电子组装车间内的元器件料盒转运、实验室内的样本工位传递，能在不改动现有车间地面布局的前提下，完成点对点的物料传输任务。设备前端集成的弧形多爪夹持机构，是针对圆柱类工件专门设计的执行端，从结构上看，夹持臂采用分层弧形托举结构，上下两层共四个接触点位，接触端做了圆弧适配，能稳定抱紧直径在一定范围内的圆柱状工件，不会在移动过程中出现工件滑脱、偏斜的问题，夹持动作的动力由安装在载具前端支架上的舵机提供，动力传递路径短，响应速度快，能在到达指定工位后快速完成夹取、释放动作。

　　载具的行走部分采用单侧大直径驱动轮加辅助支撑轮的布局，大直径驱动轮能跨过车间地面常见的微小接缝、薄型线缆等障碍，不会出现轮体卡滞的问题，驱动轮的轮辐做了镂空减重设计，在保证轮体结构强度的前提下降低了转动惯量，启停阶段的动力损耗更小。整个载具的主体支撑结构采用层叠式平板搭建，三层安装板通过铜柱支撑固定，层间预留了充足的布线与元器件安装空间，底层板贴近地面，用来安装循迹传感器模块，传感器的安装高度刚好匹配地面线路标识的识别距离，不会因为地面微小起伏出现识别失效；中层板用来安装驱动控制电路、电池模块，元器件布局避开了轮体的运动干涉区域，同时重心控制在载具的几何中心位置，移动过程中不会出现侧倾；上层板预留了扩展安装位，可以根据实际使用需求加装小型物料台、额外的检测传感器等拓展组件。

　　从设计思路上看，整个结构优先考虑了加工与装配的便捷性，所有平板类零件都采用规则外形，没有复杂的曲面结构，常规的板材切割工艺就能完成加工，安装孔位全部采用标准化孔径，装配时不需要专用工装，普通紧固件就能完成整机组装；夹持机构的安装位置做了可调设计，可以根据待转运工件的实际尺寸调整夹持臂的初始开合角度，不需要重新更换结构件就能适配一定尺寸范围内的工件。安装边界方面，载具的整体宽度控制在常规工位通道的通行尺寸以内，能顺利通过车间内常见的600mm宽度工位通道，整机高度控制在较低区间，移动过程中不会碰到工位旁的操作台悬挑部分，夹持机构的最低点距离地面预留了足够的安全间隙，不会在移动过程中刮蹭地面的标识线或者微小凸起。

　　循迹模块的识别逻辑配合行走驱动的差速控制，能在直线行驶时保持稳定的路径跟踪，遇到预设的转弯标识时能自动调整两侧轮速完成转向，不需要额外的导航标记，路径调整只需要更改地面的线路标识即可，不需要对设备本身的结构做改动，适配柔性生产的快速换线需求。电路部分的走线全部沿着层间支撑柱排布，用线卡固定在安装板上，不会出现线缆垂落干涉轮体运动、或者被夹持机构剐蹭的问题，电池模块的安装位置靠近驱动轮一侧，平衡了前端夹持机构带负载时的重心偏移，即使夹持满额定负载的工件，整机的重心依然落在支撑轮的包络范围内，不会出现前倾翻倒的情况。夹持臂的接触端面做了圆角处理，和工件接触时不会刮伤工件表面，适合转运表面有涂装或者精加工面的圆柱类零件，夹持力的大小可以通过舵机的输出参数调整，既能保证夹持稳定性，也不会因为夹持力过大造成薄壁圆柱工件的变形。
