双摄重载远程控制云台精密结构设计

　　这套远程控制云台结构，核心面向户外周界安防、重点区域全天候监控、工业场区设备巡检、边境线昼夜值守这类需要长周期连续运转的场景，区别于普通轻量民用监控云台，其结构设计从一开始就瞄准重载、高防护、长寿命的工程需求，可同时搭载可见光与热成像双路摄像单元，实现方位、俯仰两个维度的高精度角度调整，满足大范围扫描与定点跟踪的双重使用需求。

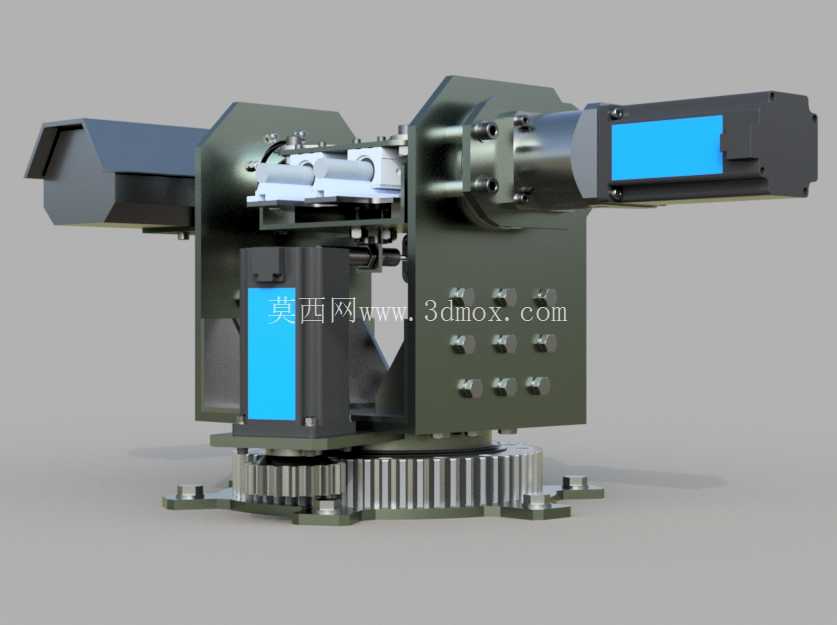

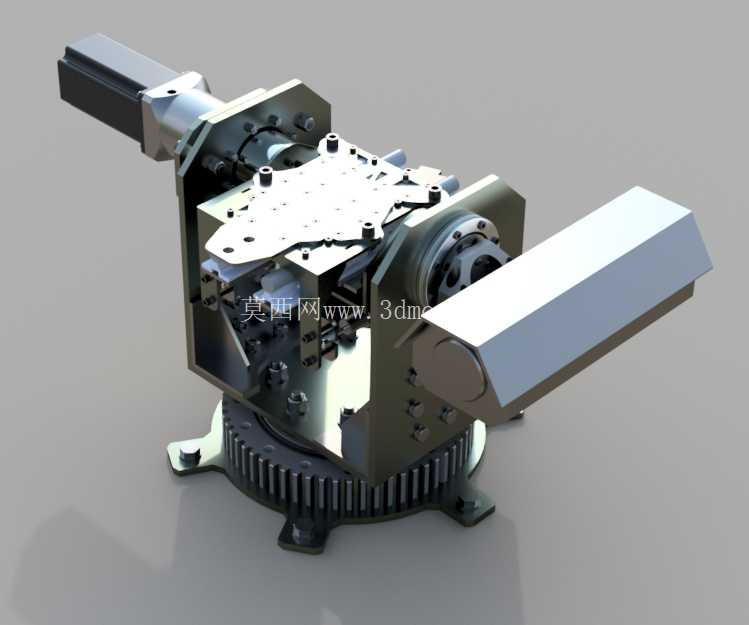

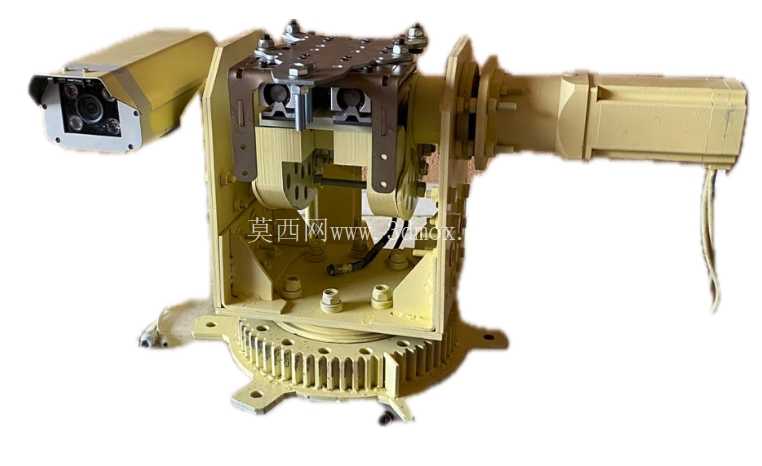

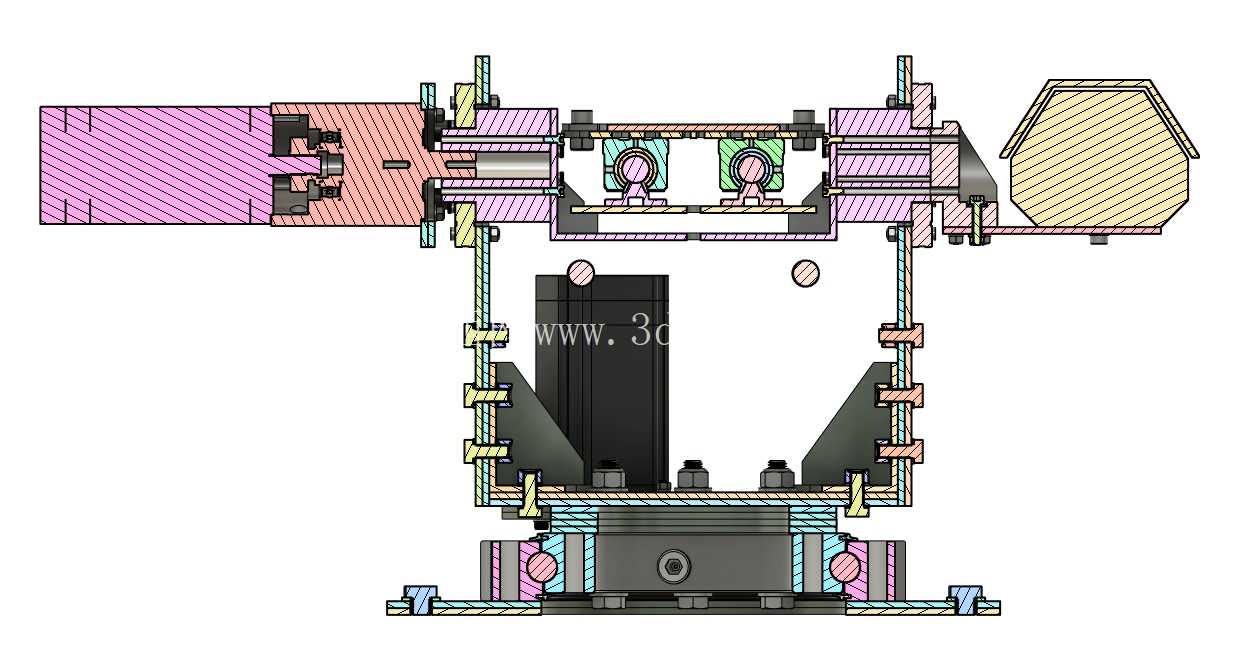

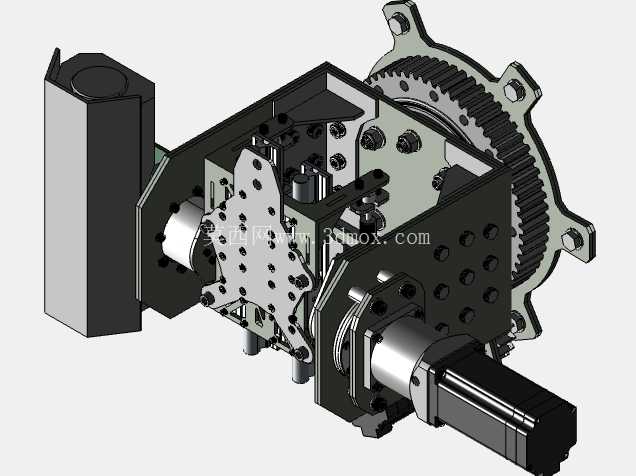

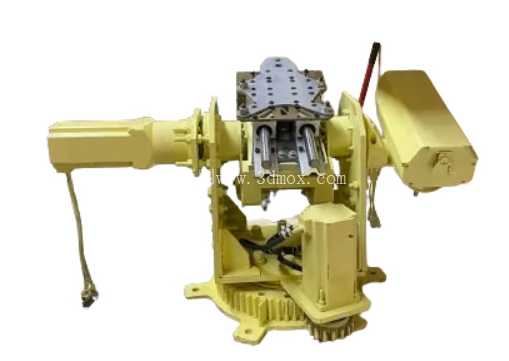

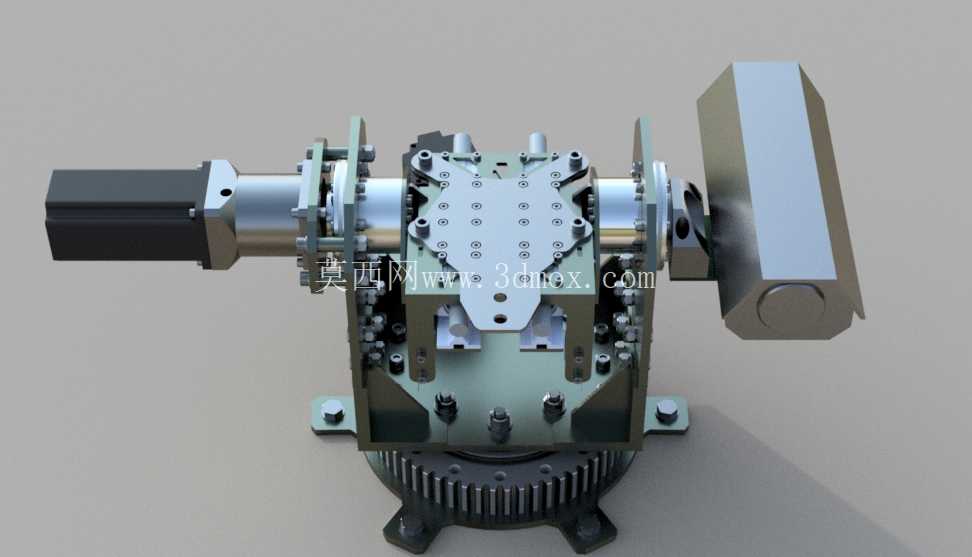

　　从结构布局来看，底座采用一体化铸造成型的回转支撑结构，内置大模数回转齿轮副，区别于普通塑料齿的轻载云台，这套传动结构采用金属硬齿面齿轮，可承受侧风载荷下的大扭矩冲击，适配沿海、高海拔、荒漠等大风区域的户外安装需求，底座安装法兰预留了均匀分布的固定孔位，可直接适配标准监控立杆、设备塔架的安装接口，安装边界预留了足够的走线空间，所有线缆通过回转中心的过线孔引出，避免回转过程中线缆拉扯磨损。俯仰支架部分采用双侧对称支撑结构，两侧轴承座采用同轴度精加工设计，搭载摄像单元的安装面板预留了多组可调安装孔位，可适配不同尺寸、不同重量的摄像模组，安装面板下方预留了传感器、补光灯等附加配件的安装位置，无需额外打孔改造即可完成功能扩展。

　　设计思路上，整套结构优先考虑户外工况的可靠性，所有外露接缝处都预留了密封槽位，可加装密封圈实现高等级防护，避免雨水、沙尘进入内部传动腔；传动链的间隙控制是设计重点，方位回转的齿轮副采用消隙结构设计，可有效降低正反转切换时的回差，保证目标跟踪的角度精度；俯仰轴的配重经过精准核算，双摄安装后整体重心落在俯仰轴回转中心线上，可降低驱动电机的负载扭矩，同时避免断电时镜头出现自行下坠的问题。内部腔体预留了驱动板、通讯模块的安装空间，所有电气元件的安装位都做了减震处理，可适配车载、舰载等有持续振动的安装场景。

　　实际使用中，这套云台可接收远程控制指令完成360度方位回转、正负90度俯仰调整，配合双摄单元可实现昼夜不间断的目标监测，重载结构设计可在-40℃到60℃的环境温度区间稳定工作，传动结构的润滑腔采用密封设计，可做到长周期免维护，减少户外场景的后期运维成本。安装时需注意底座与安装基础的连接刚度，若安装在立杆顶部需保证立杆的挠度在允许范围内，避免大风工况下云台抖动影响成像清晰度；摄像单元安装时需调整安装位置保证整体配平，避免长期偏载导致轴承单侧磨损，缩短设备使用寿命。结构上所有受力部件都经过应力校核，底座的加强筋布局兼顾了减重与结构强度，在保证整体承载能力的前提下尽可能降低设备自重，减少安装基础的负载压力。
