螺旋阶梯管状电力散热构件结构设计

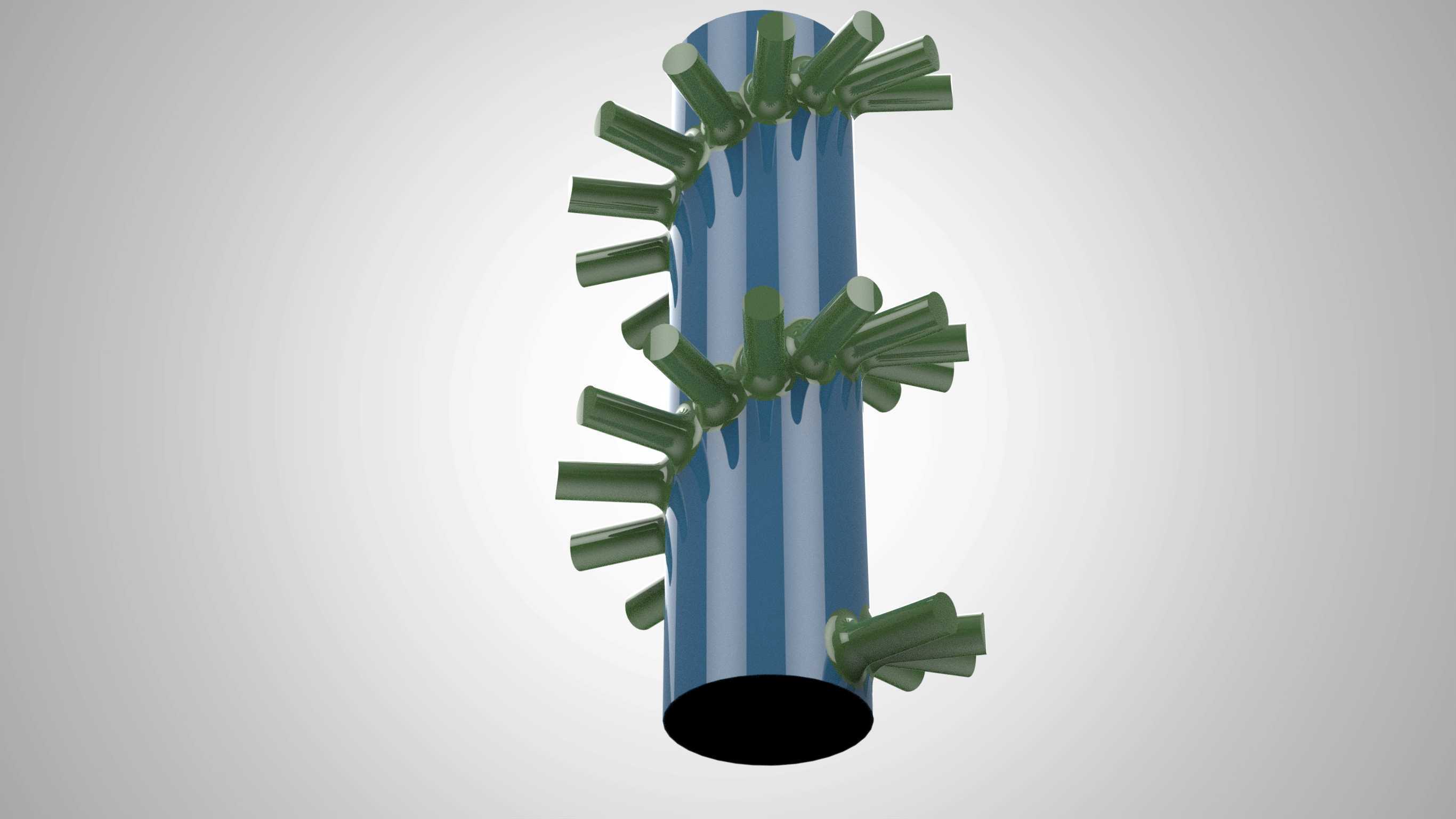

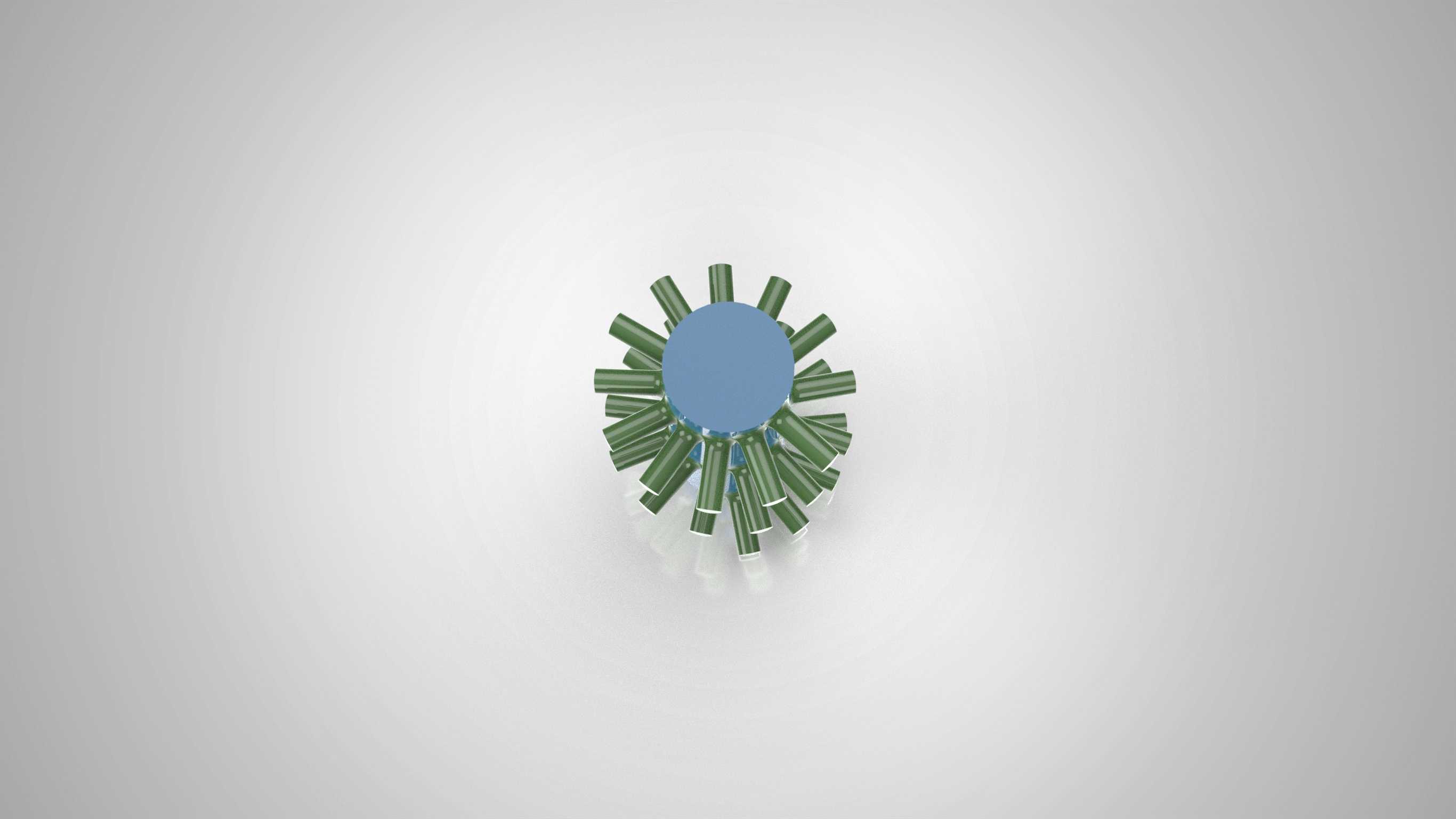

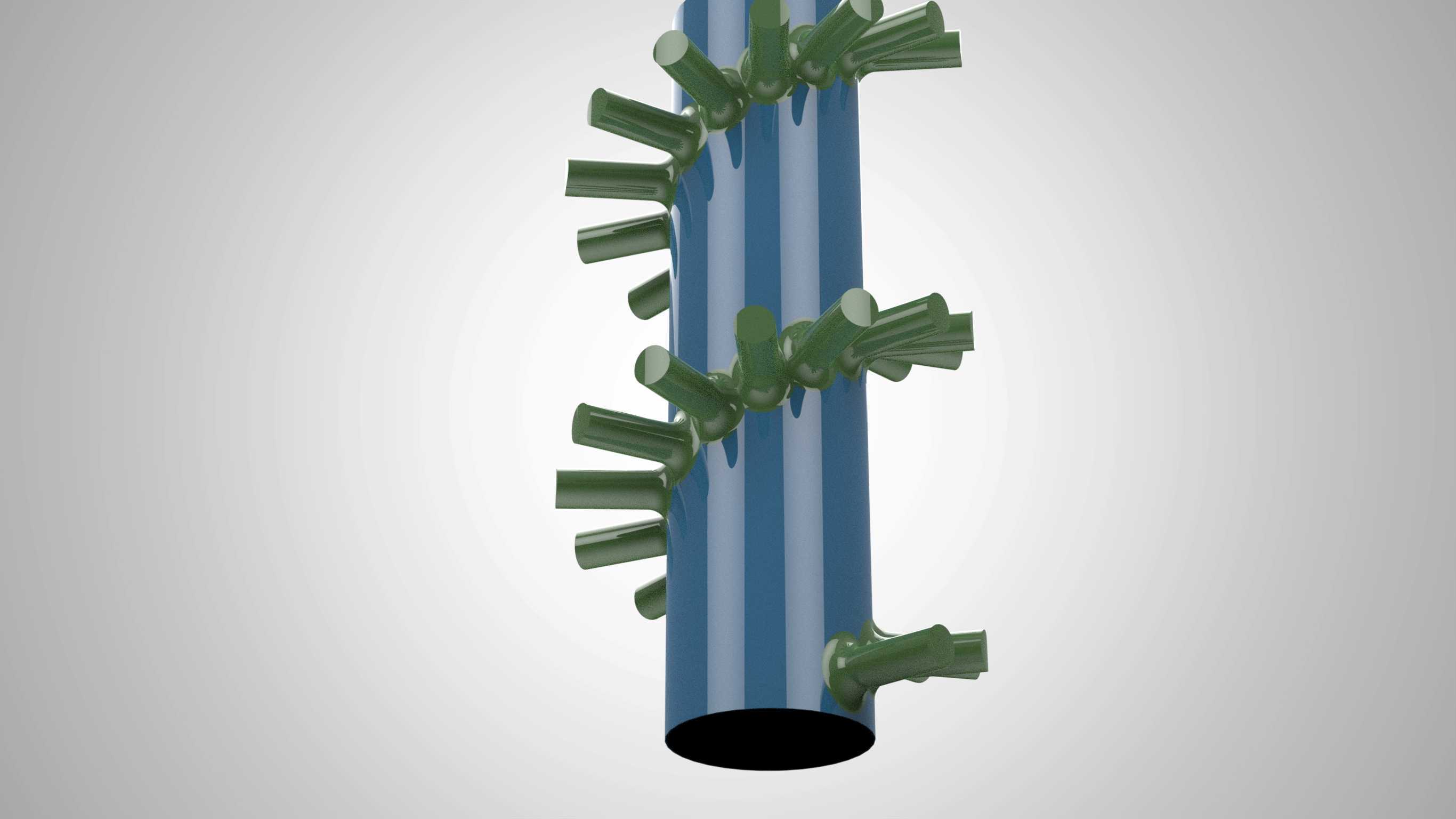

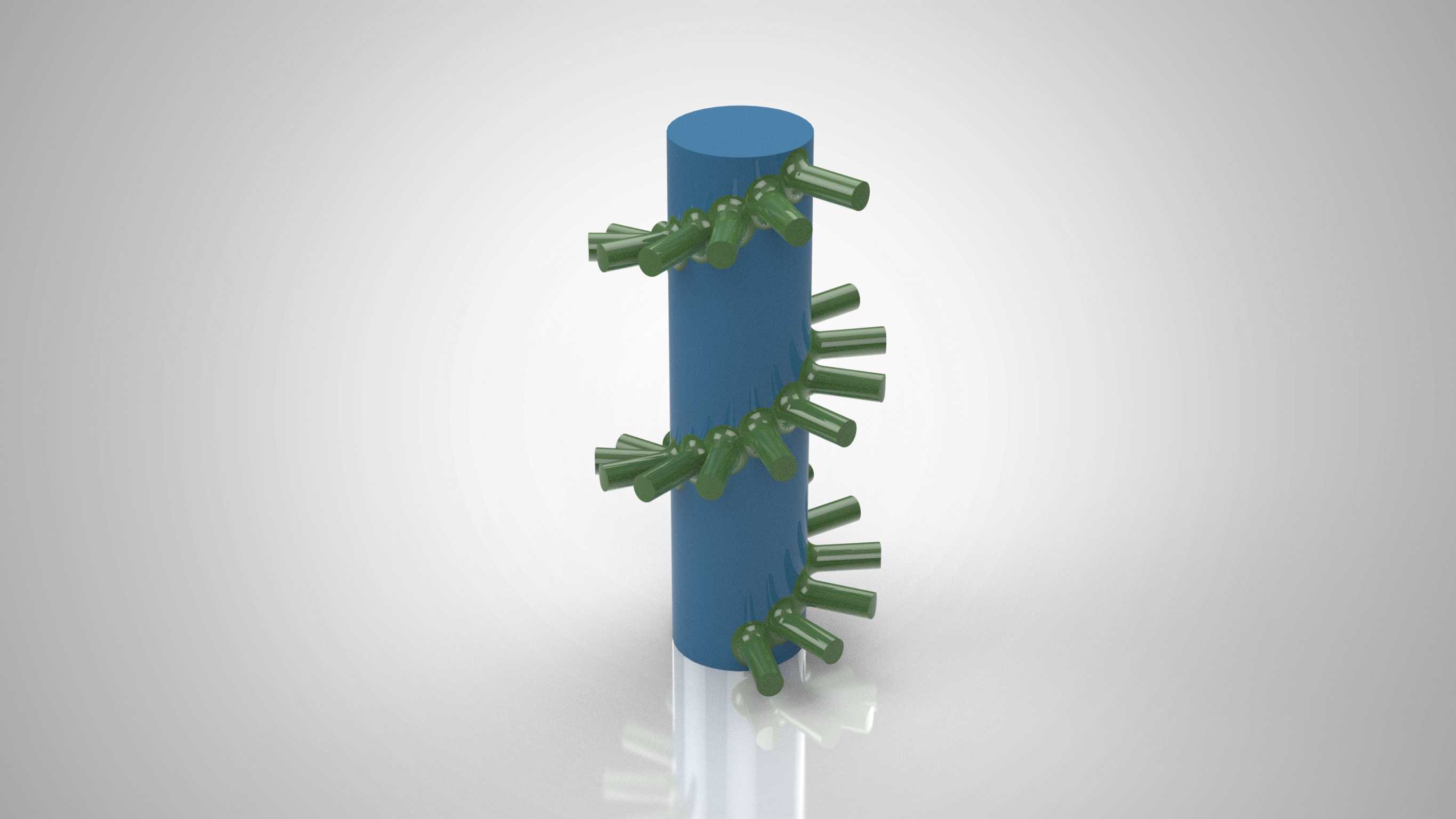

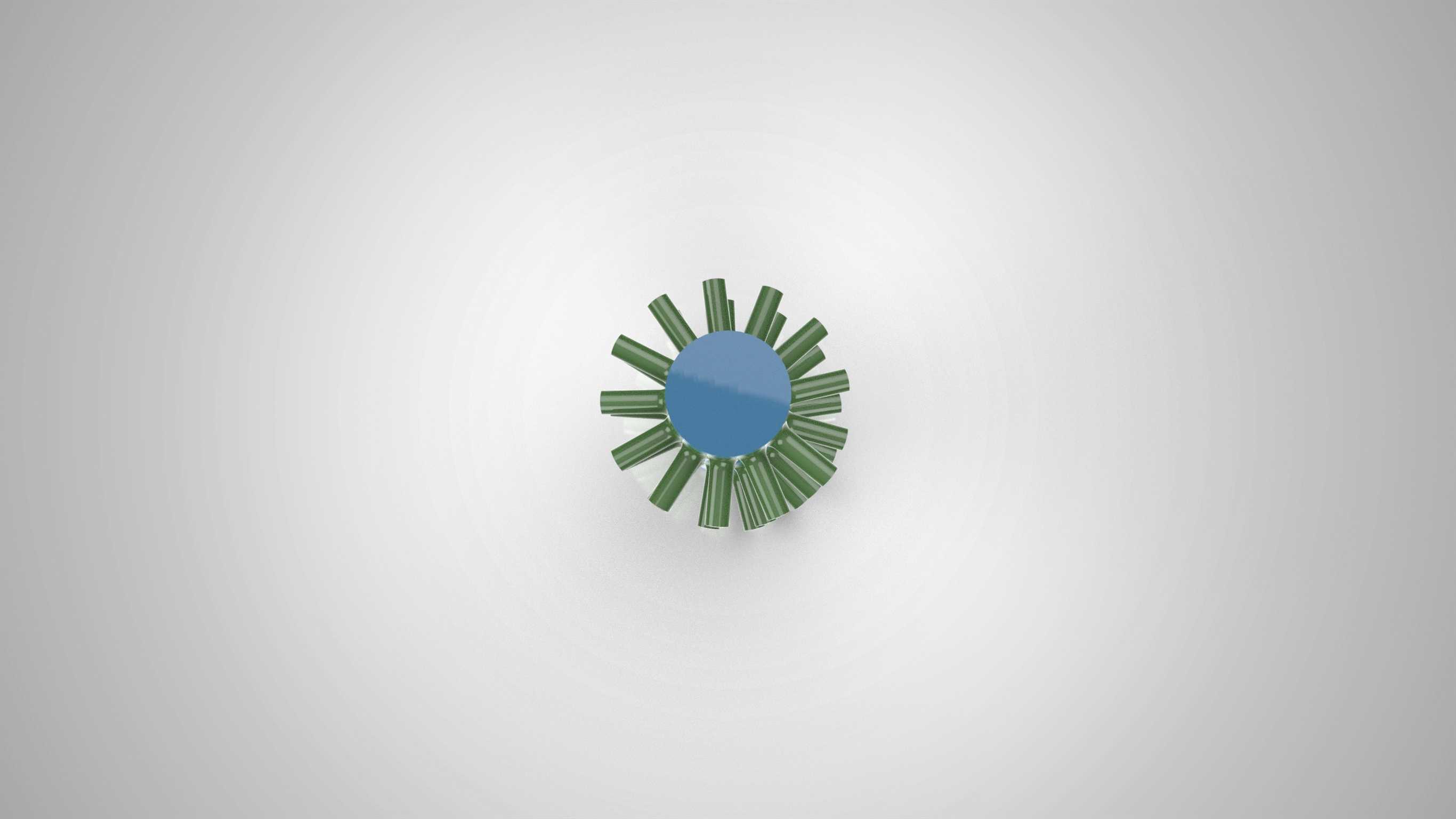

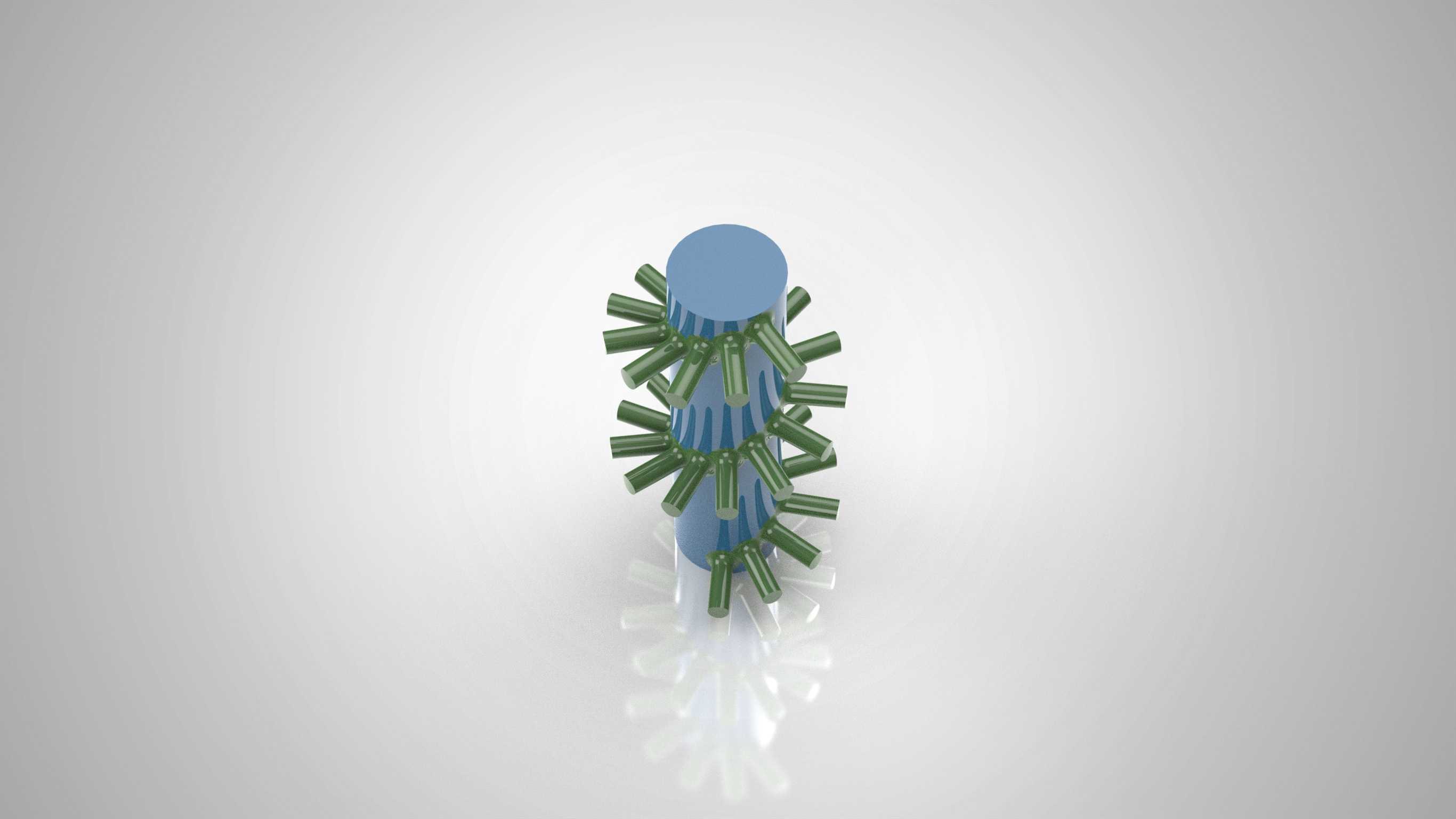

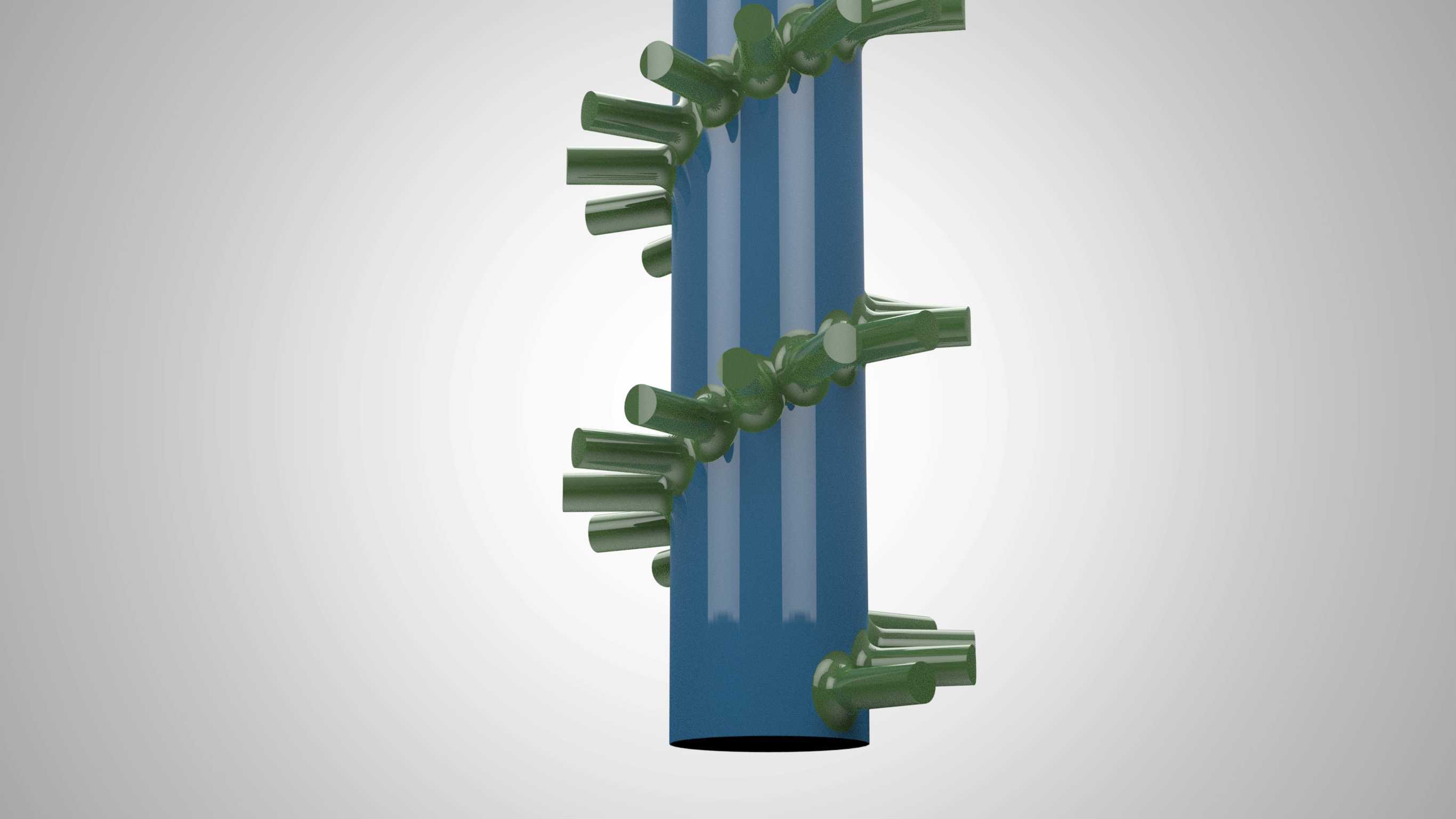

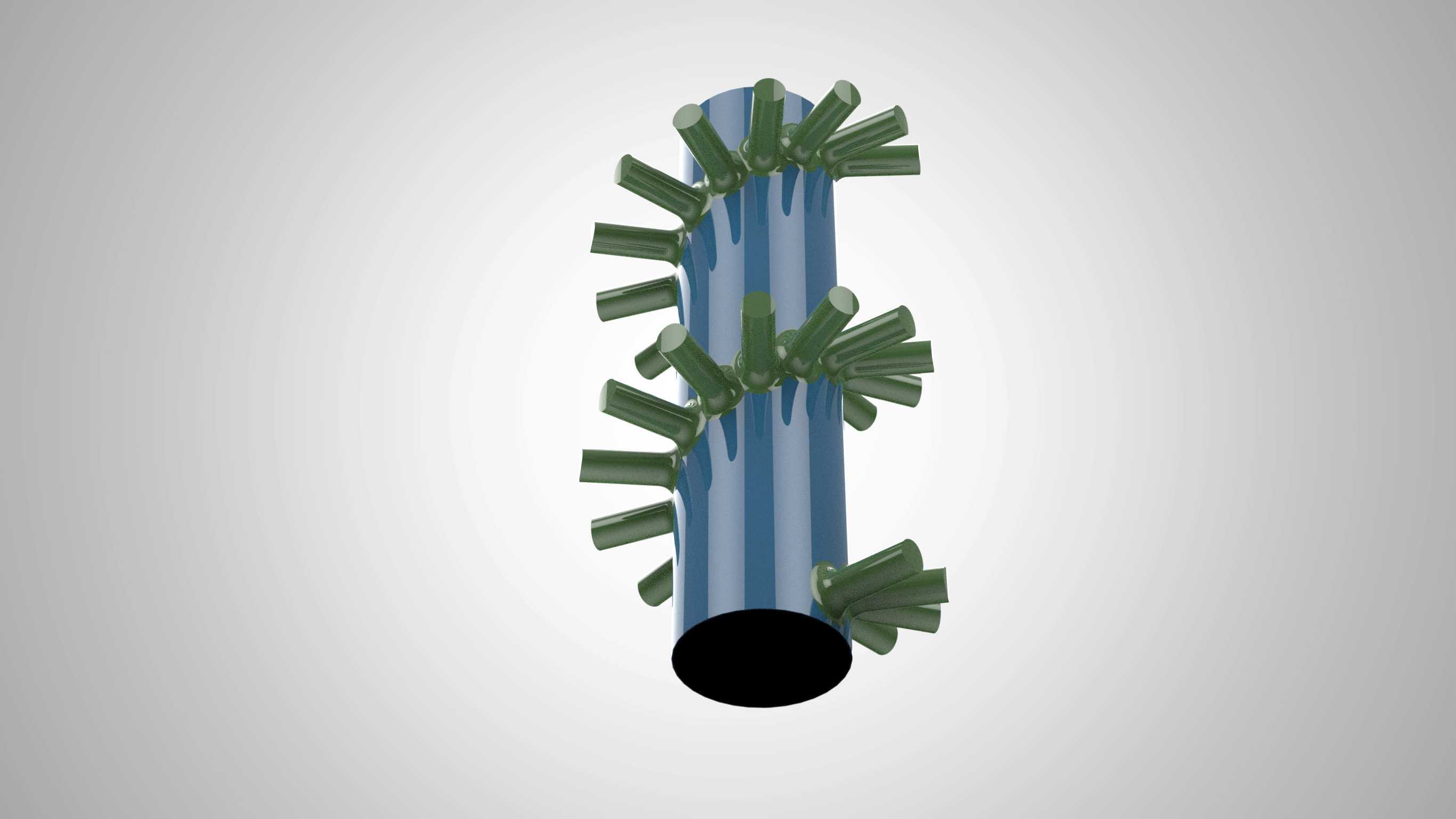

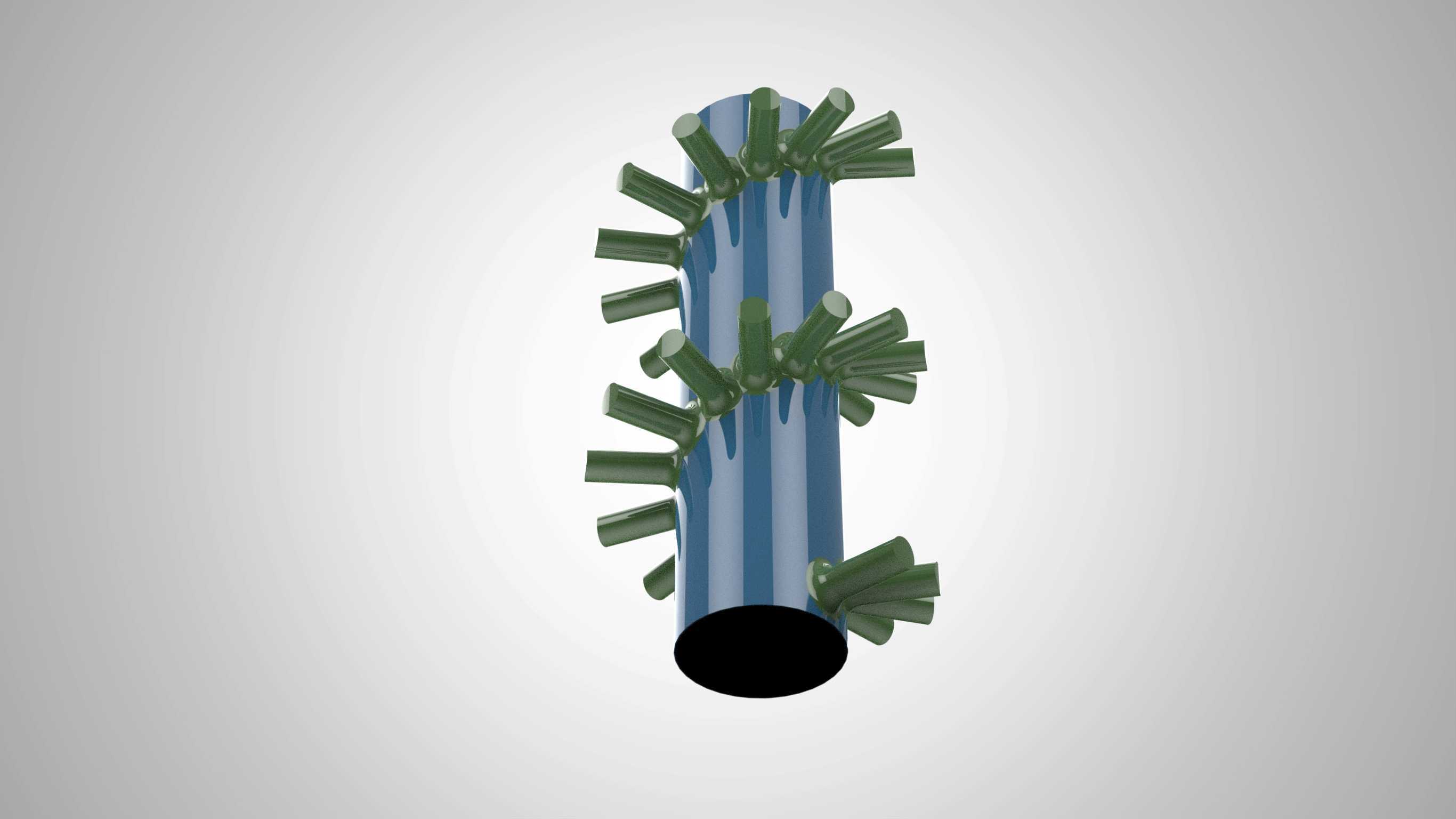

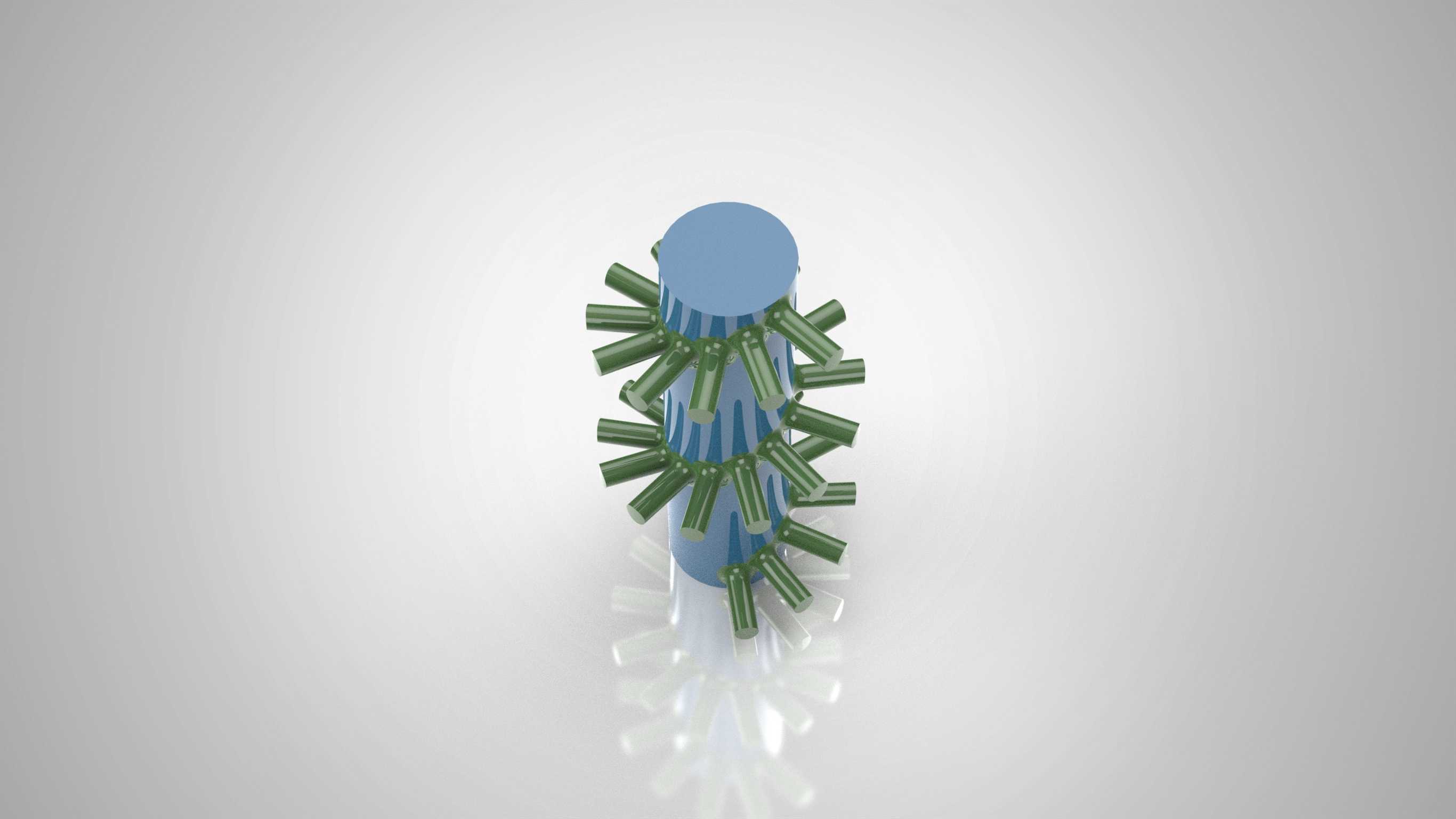

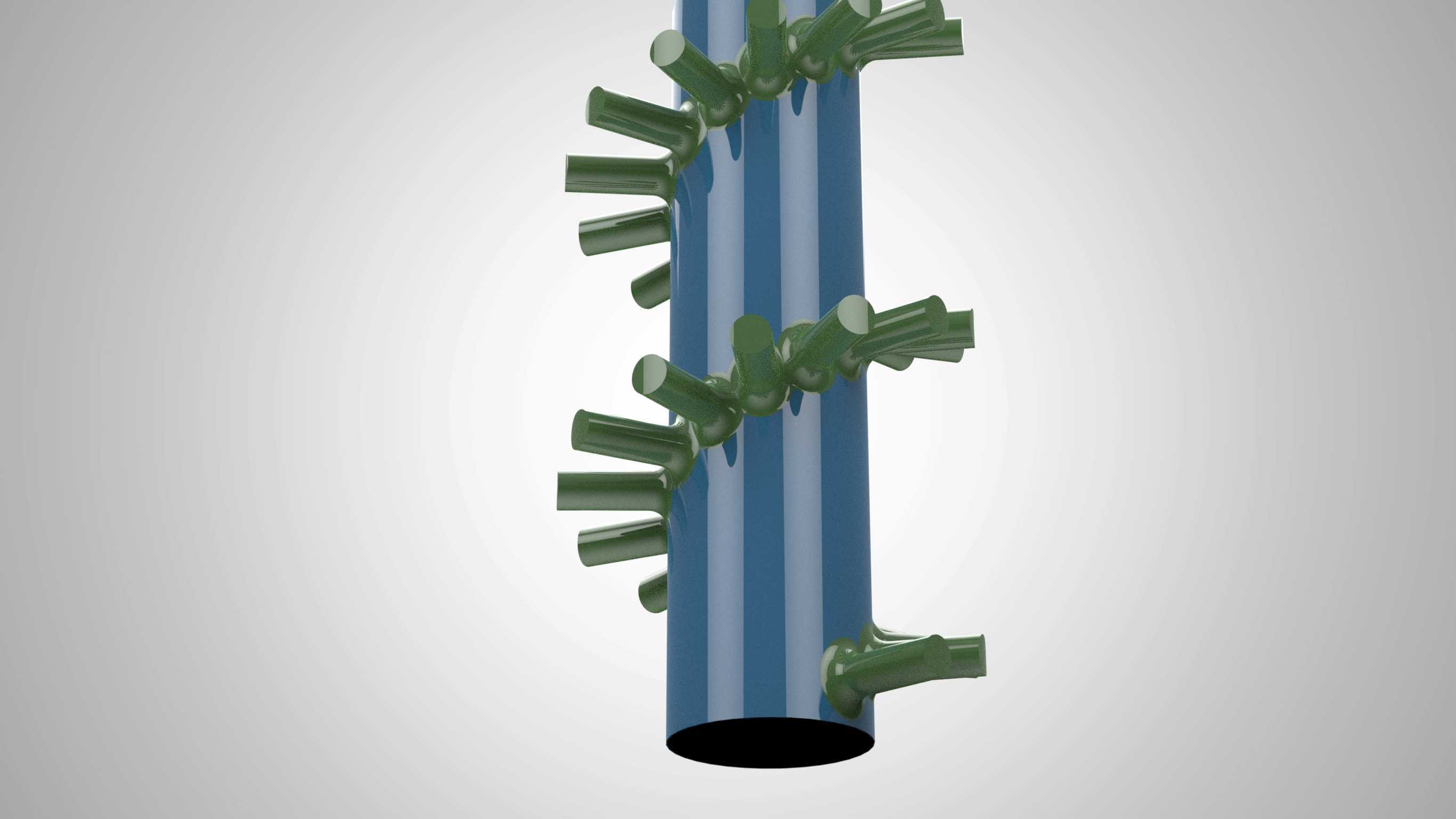

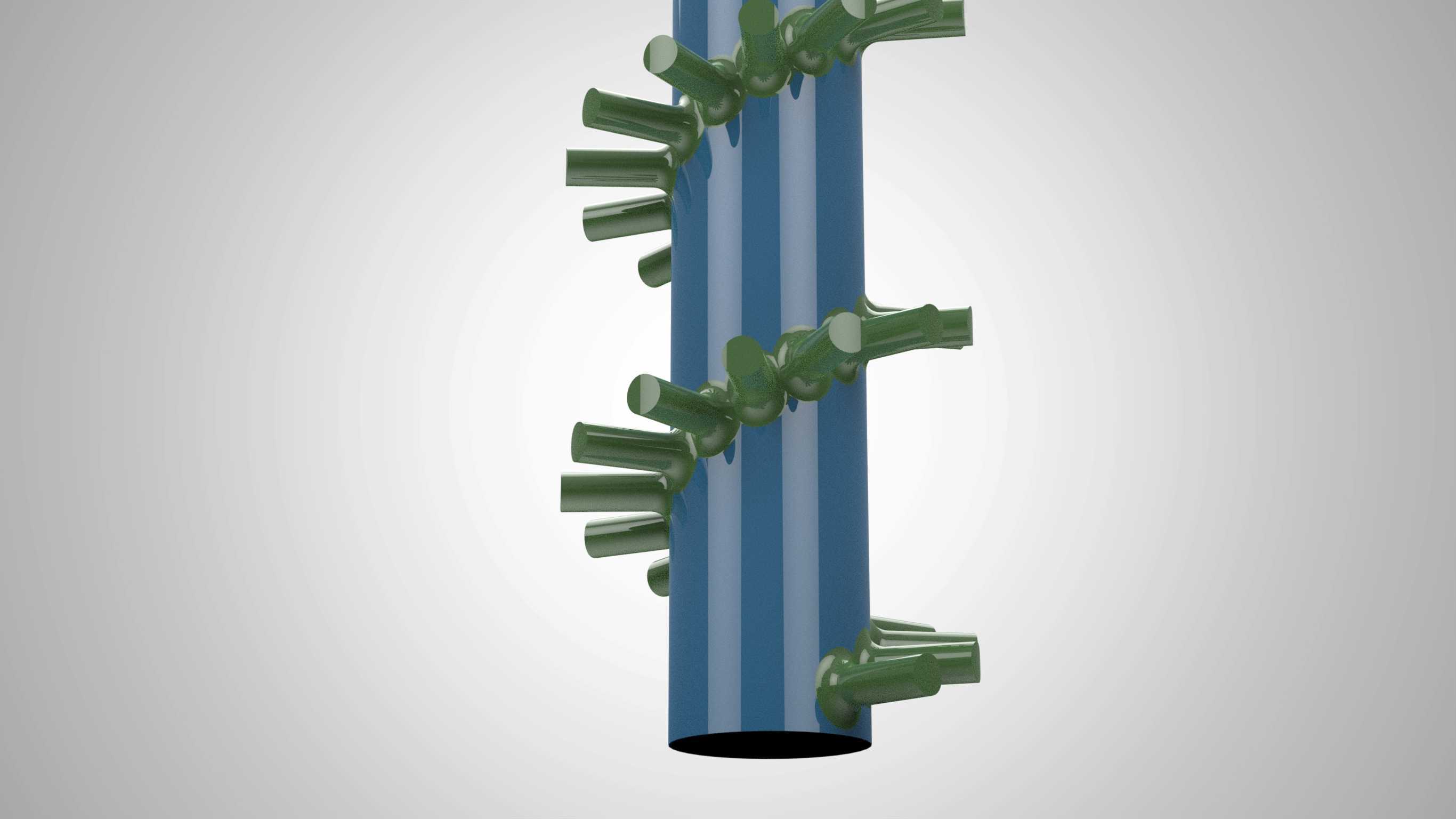

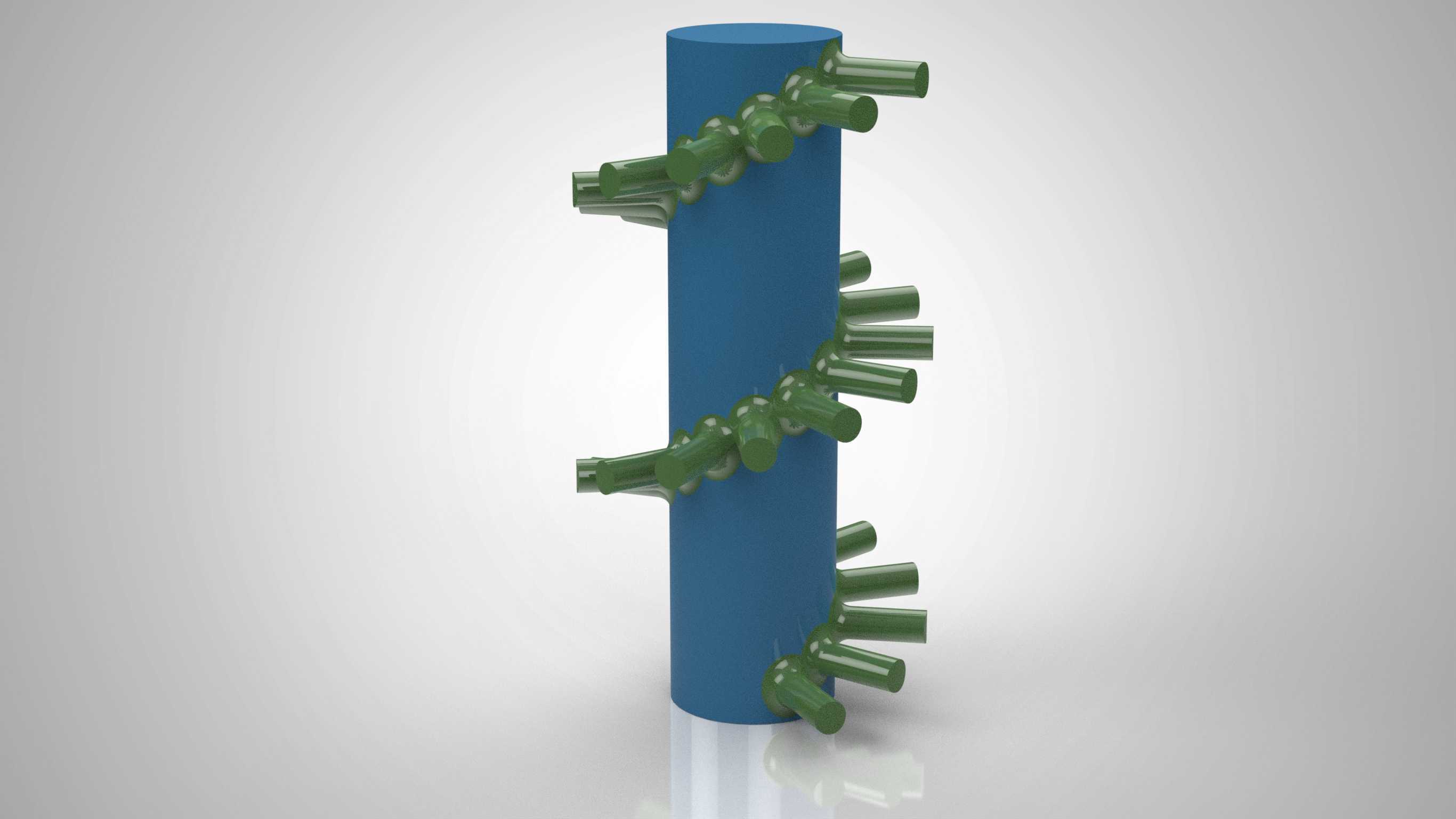

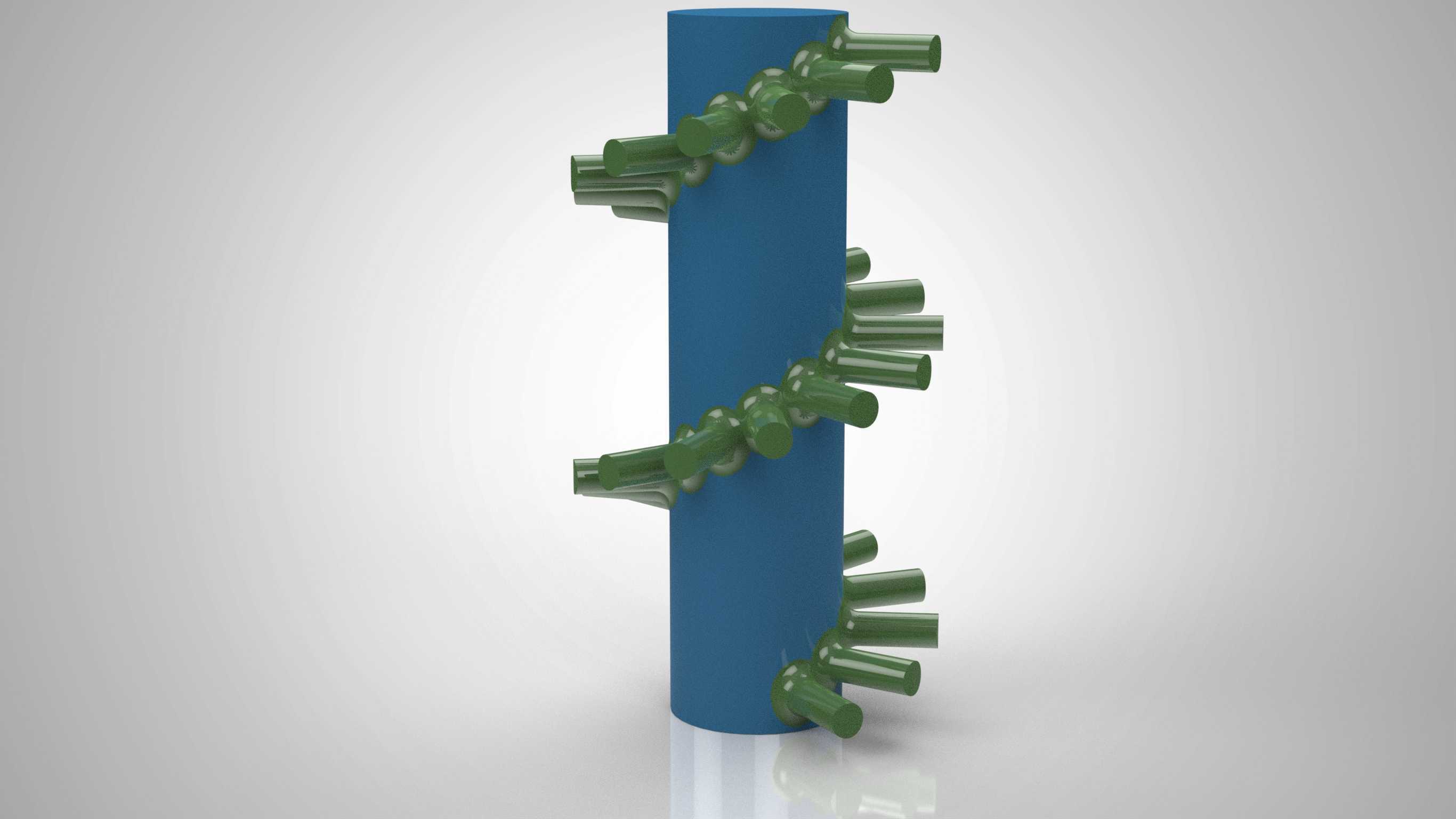

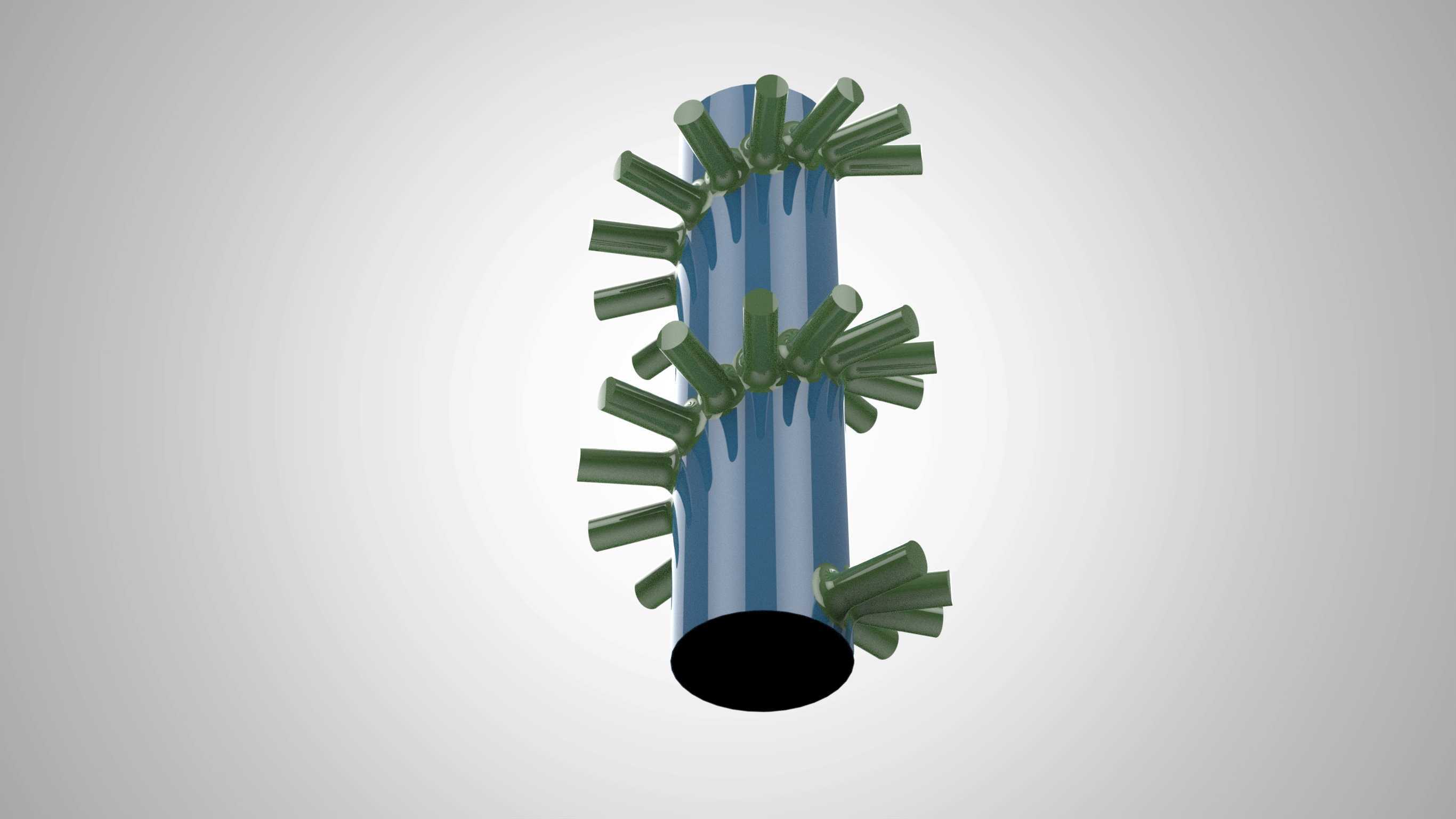

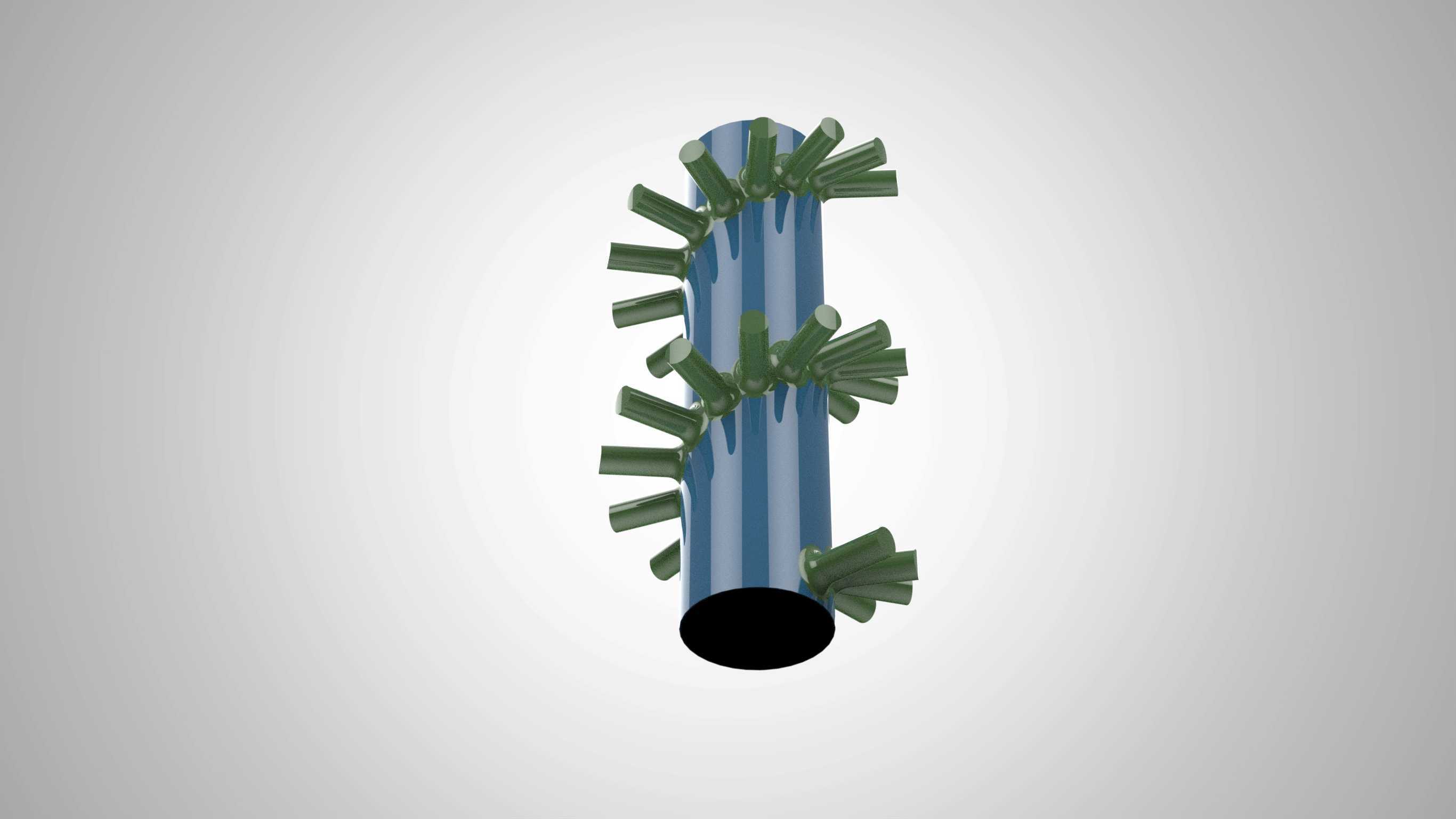

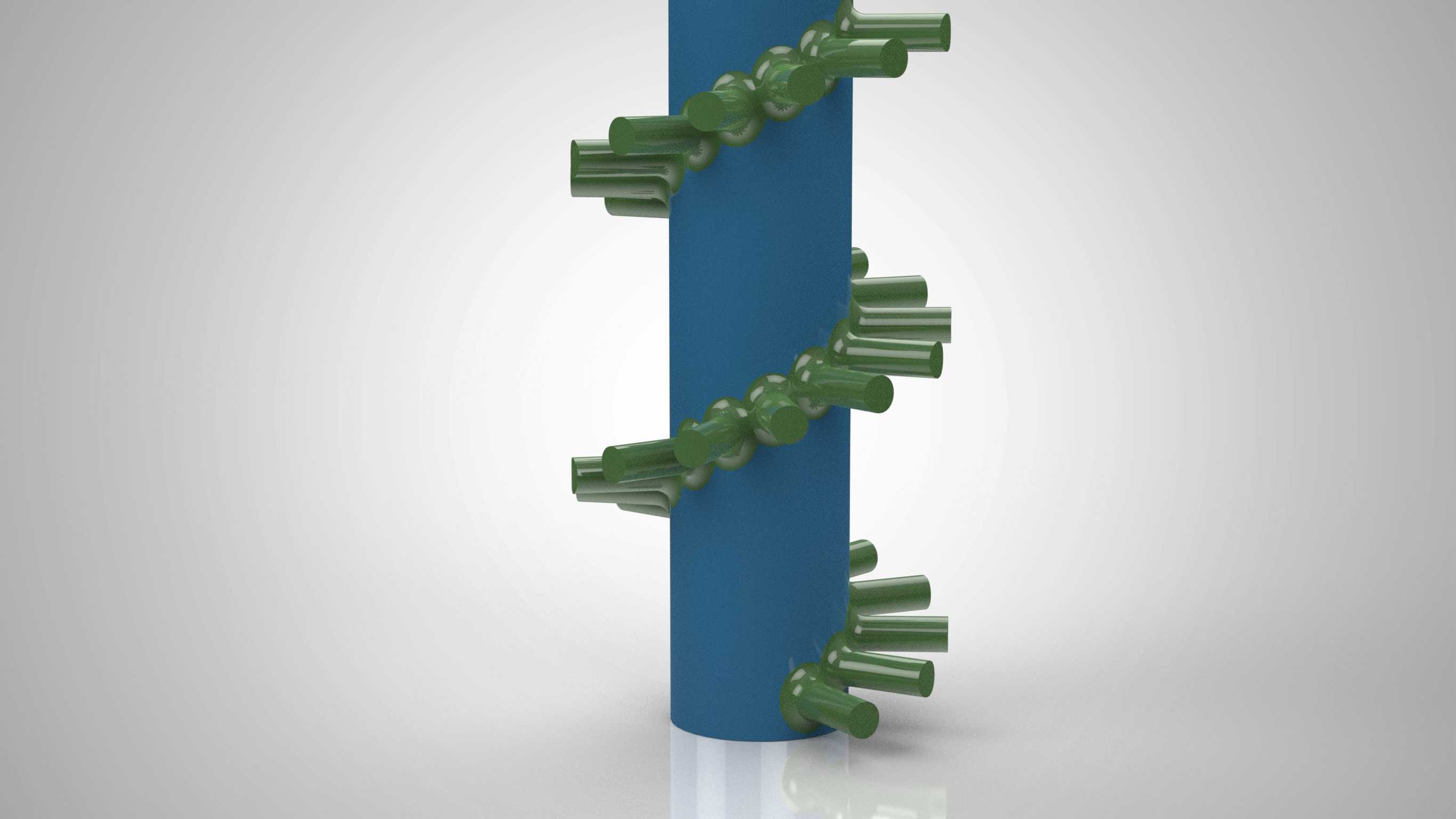

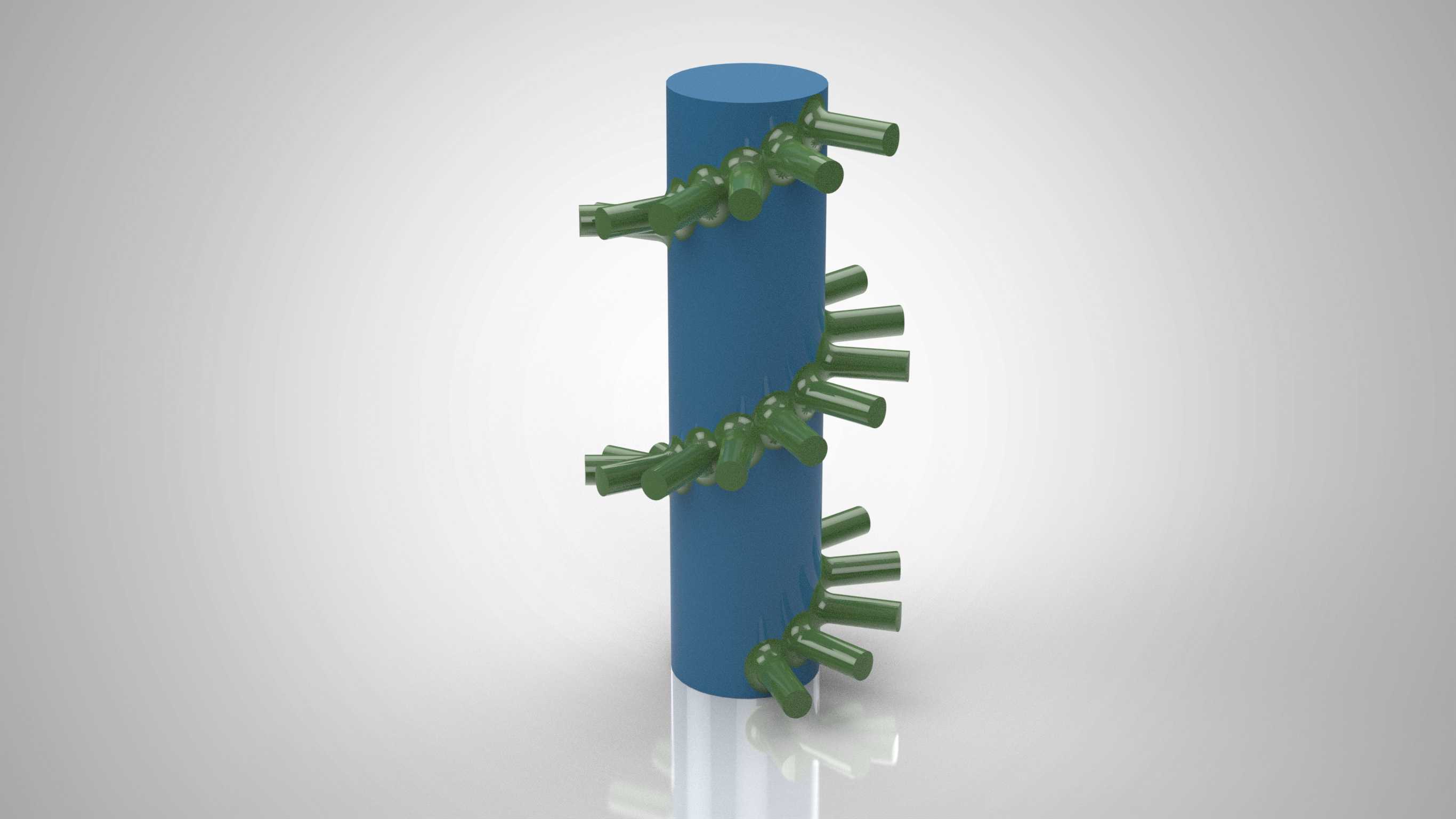

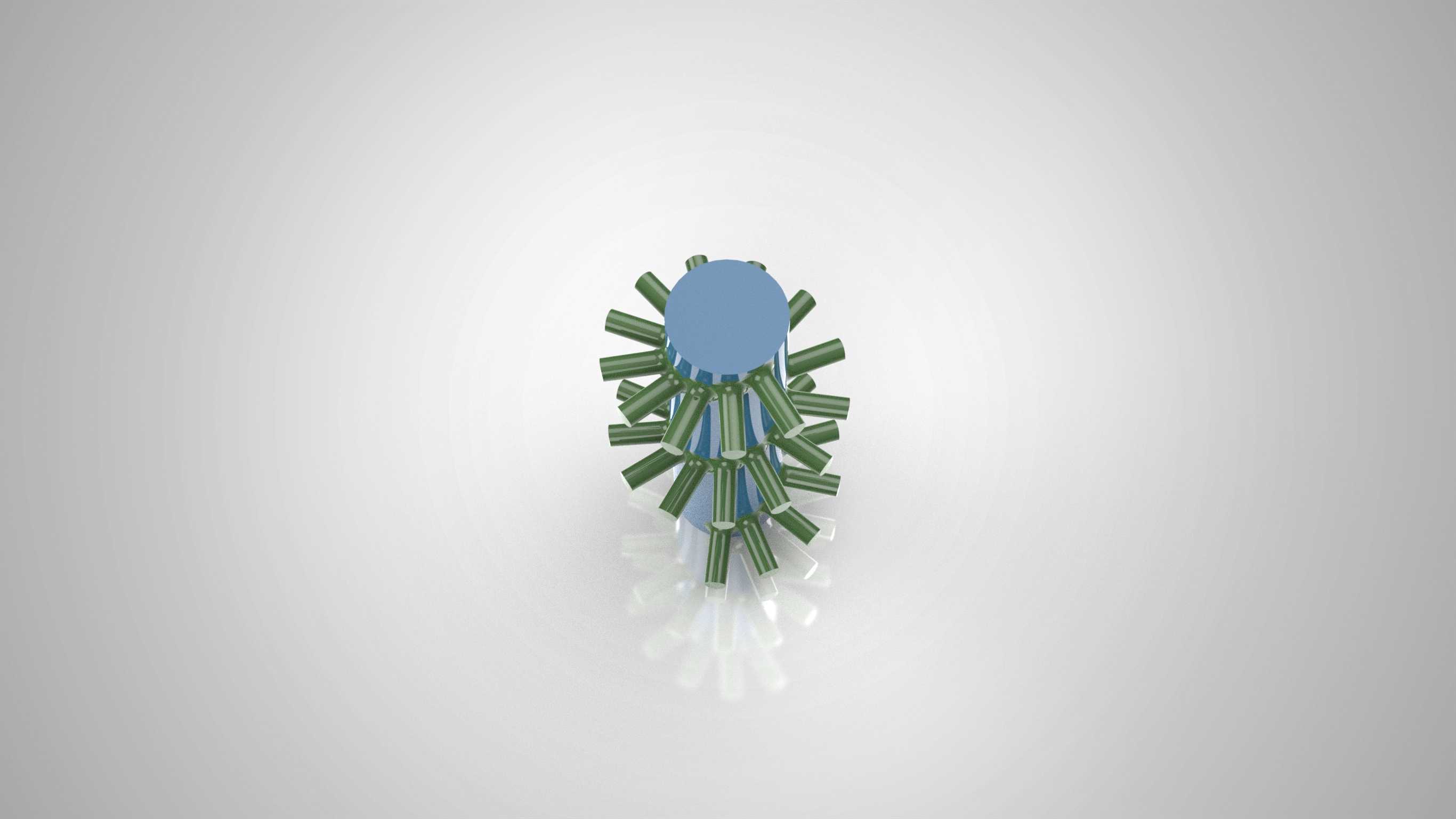

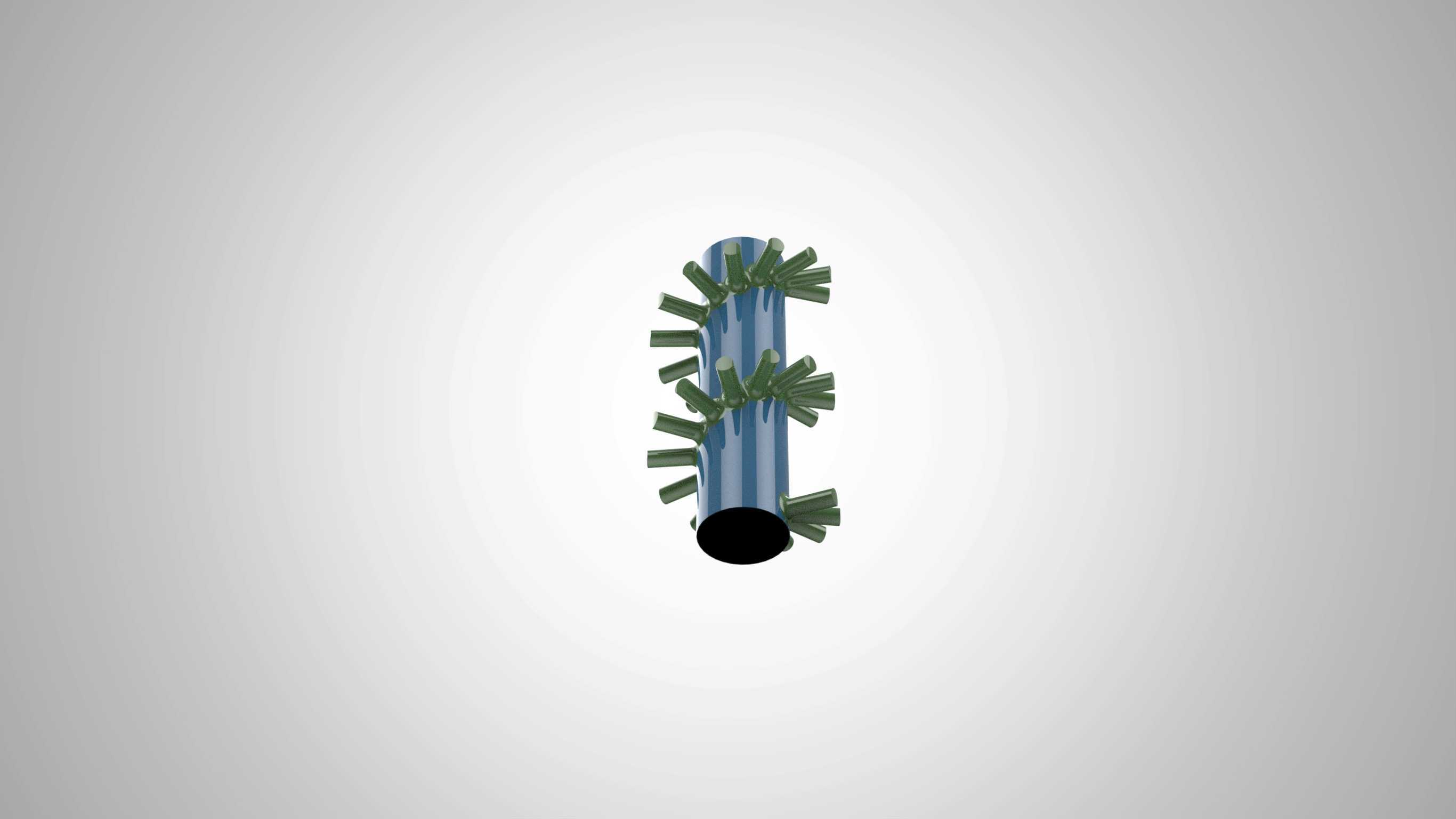

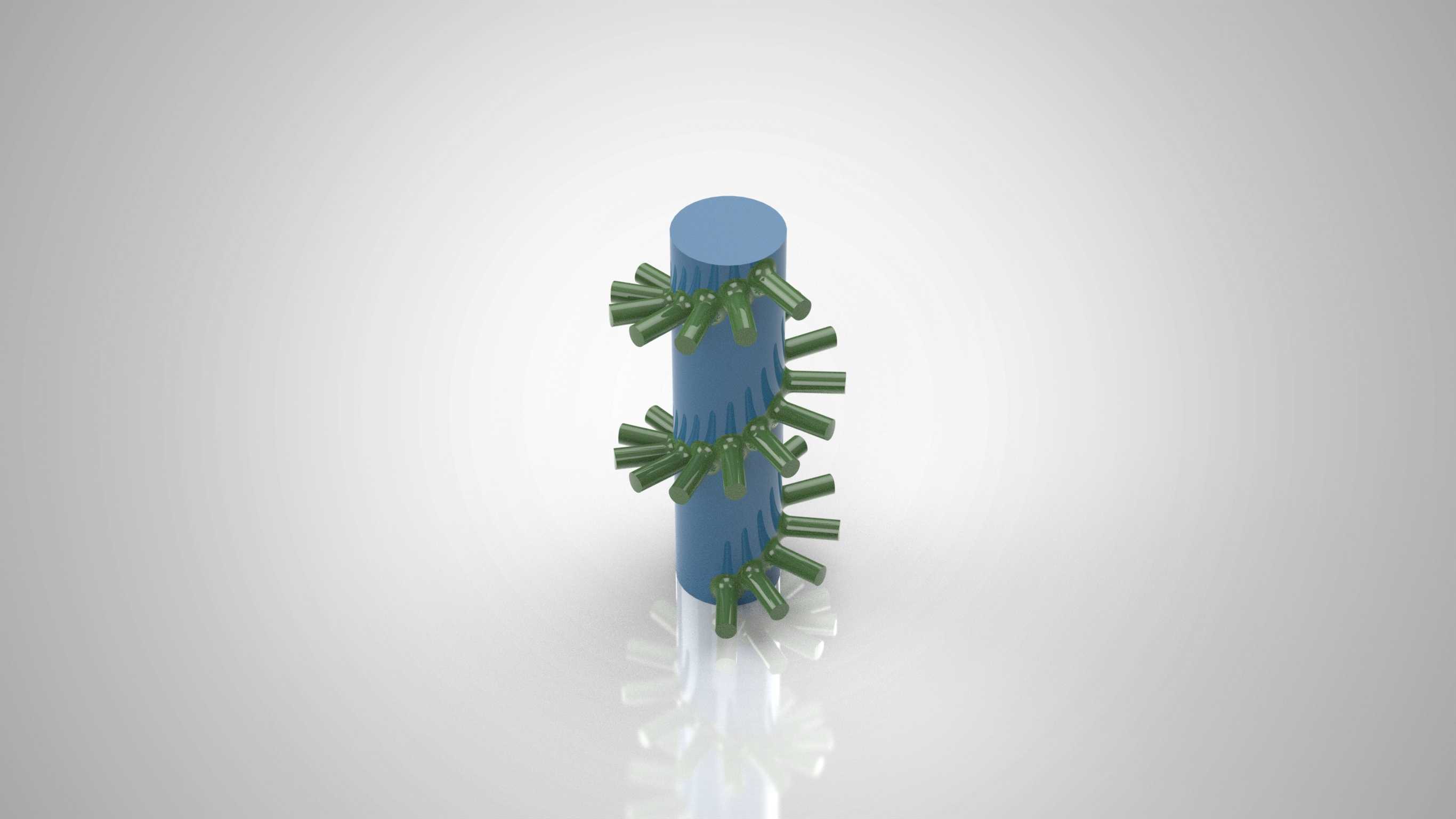

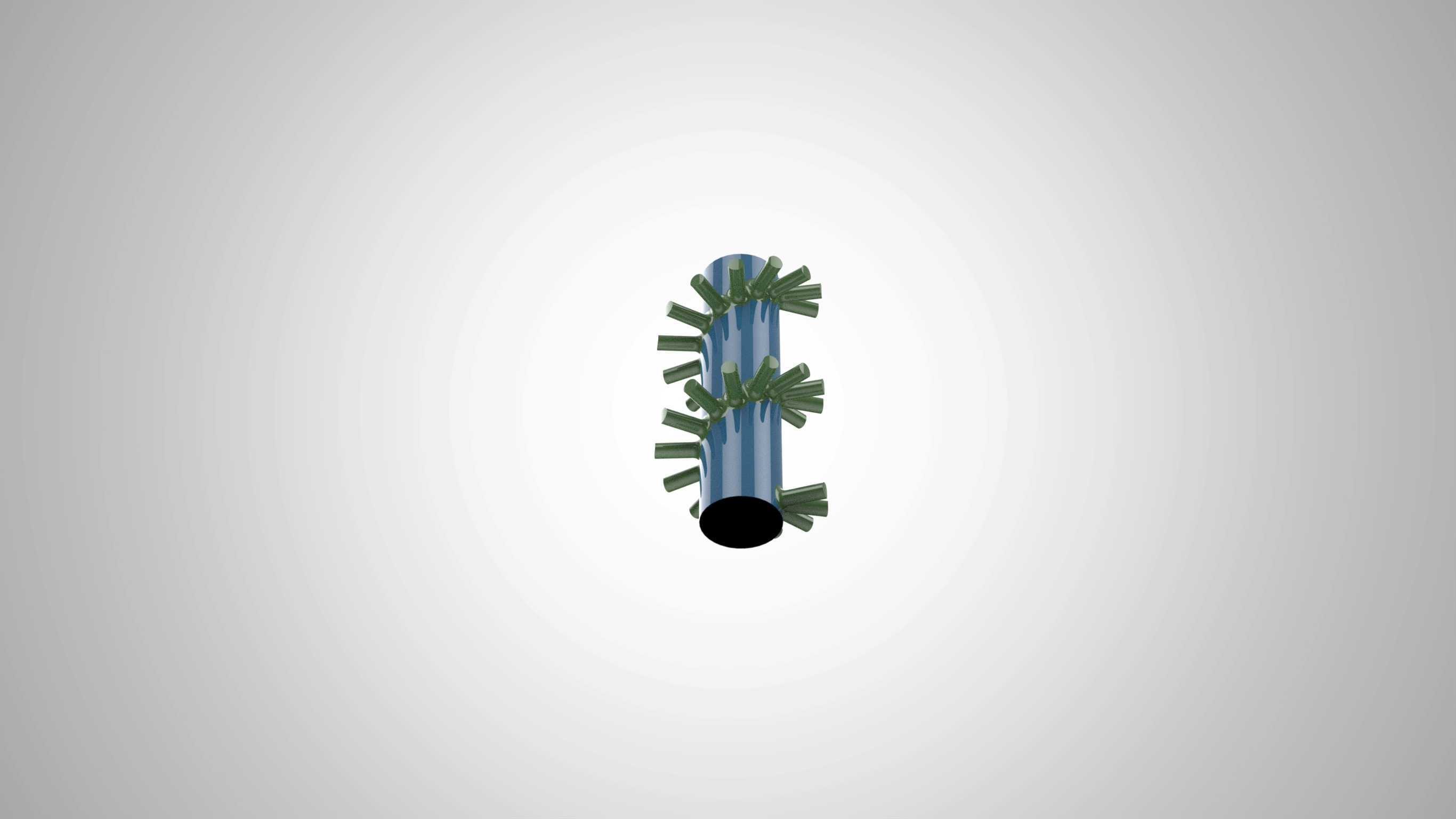

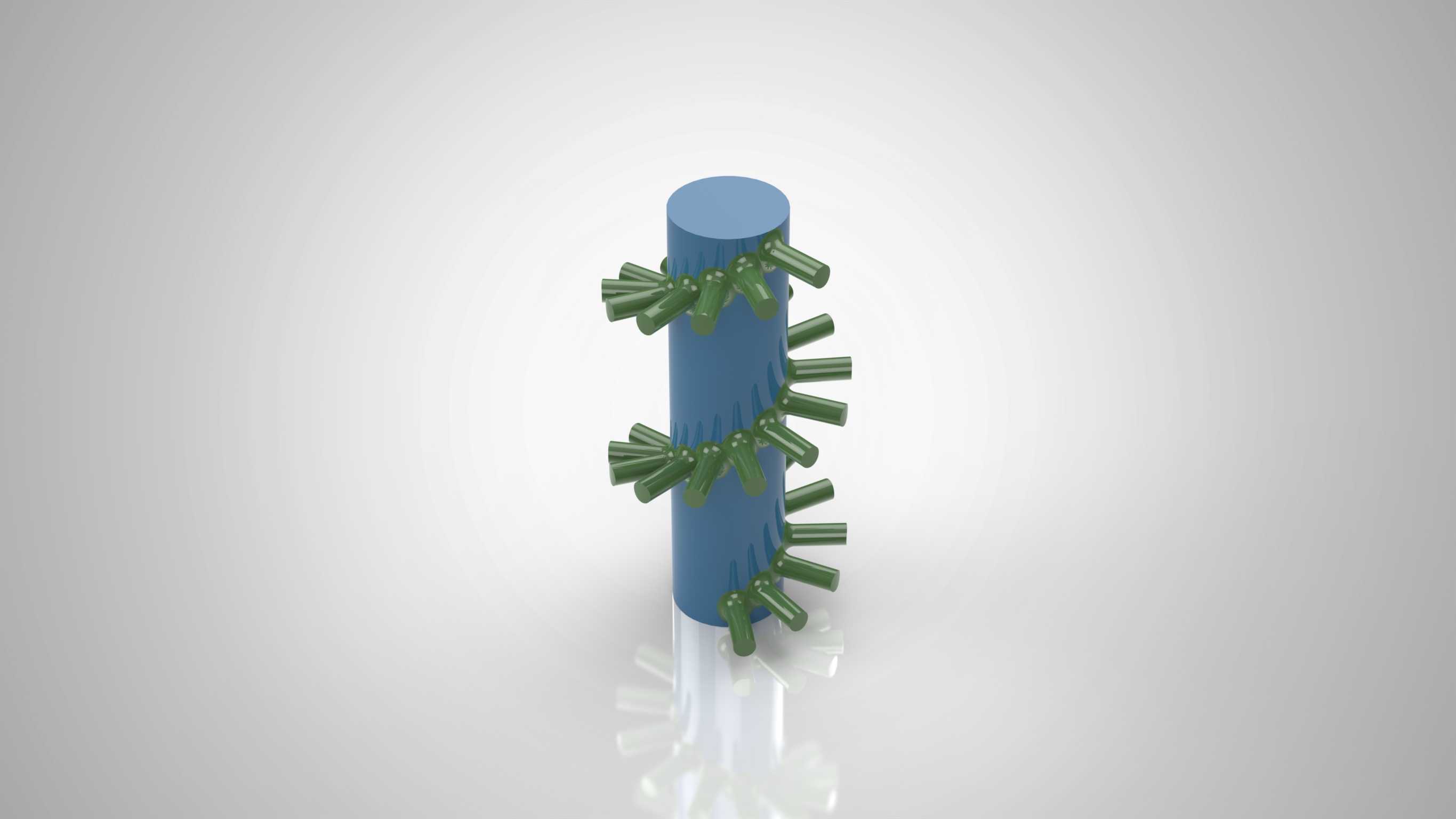

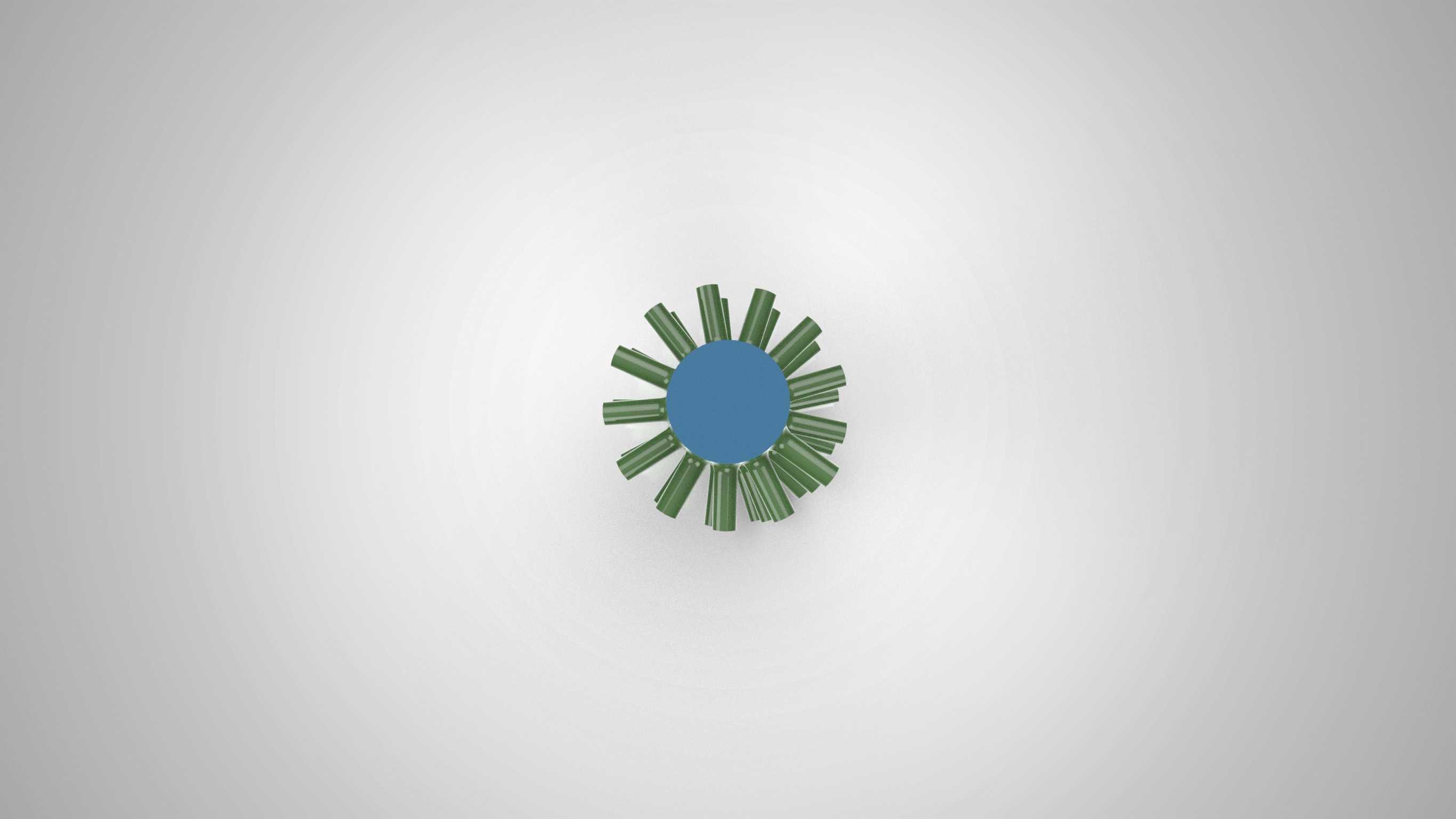

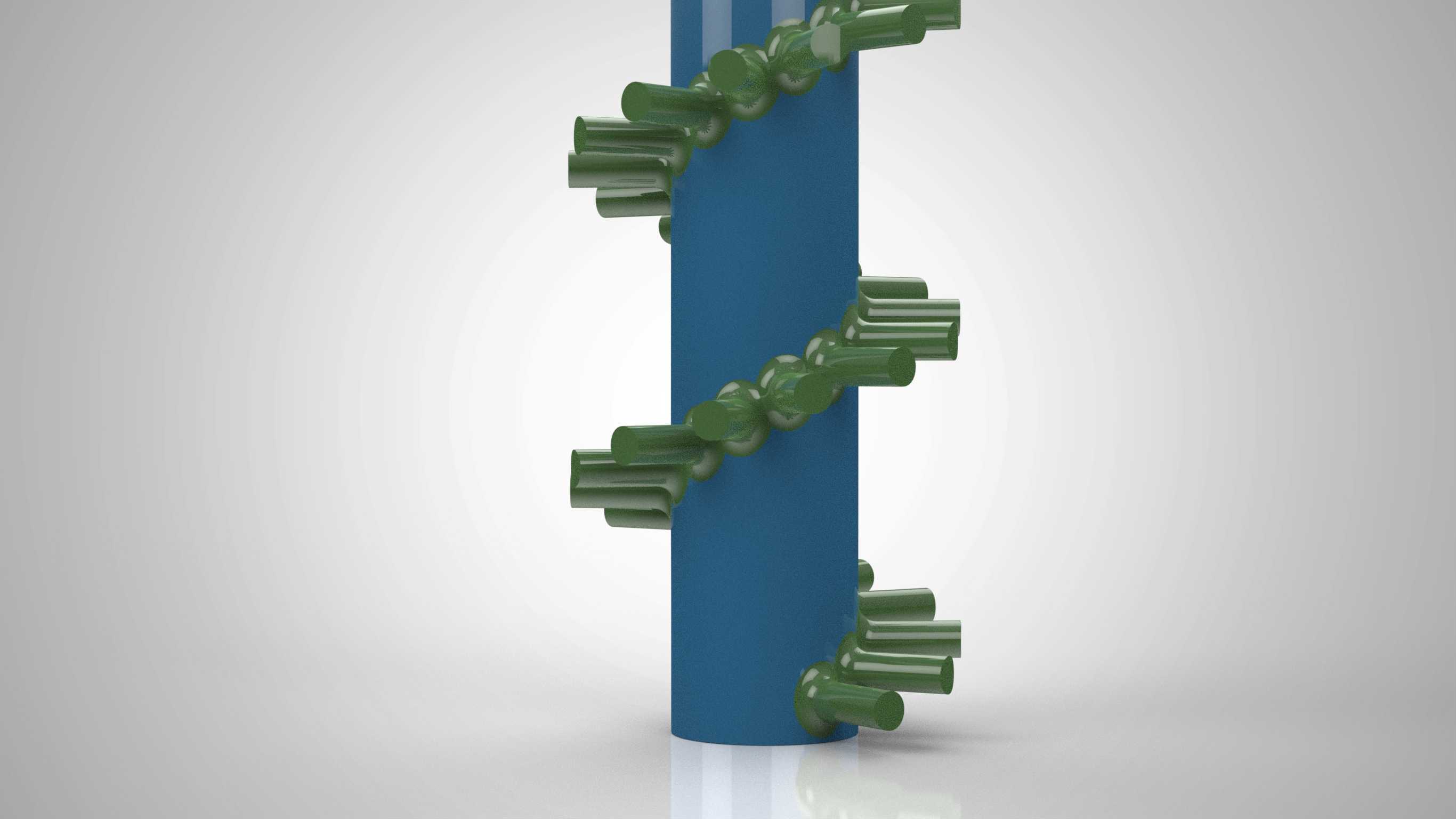

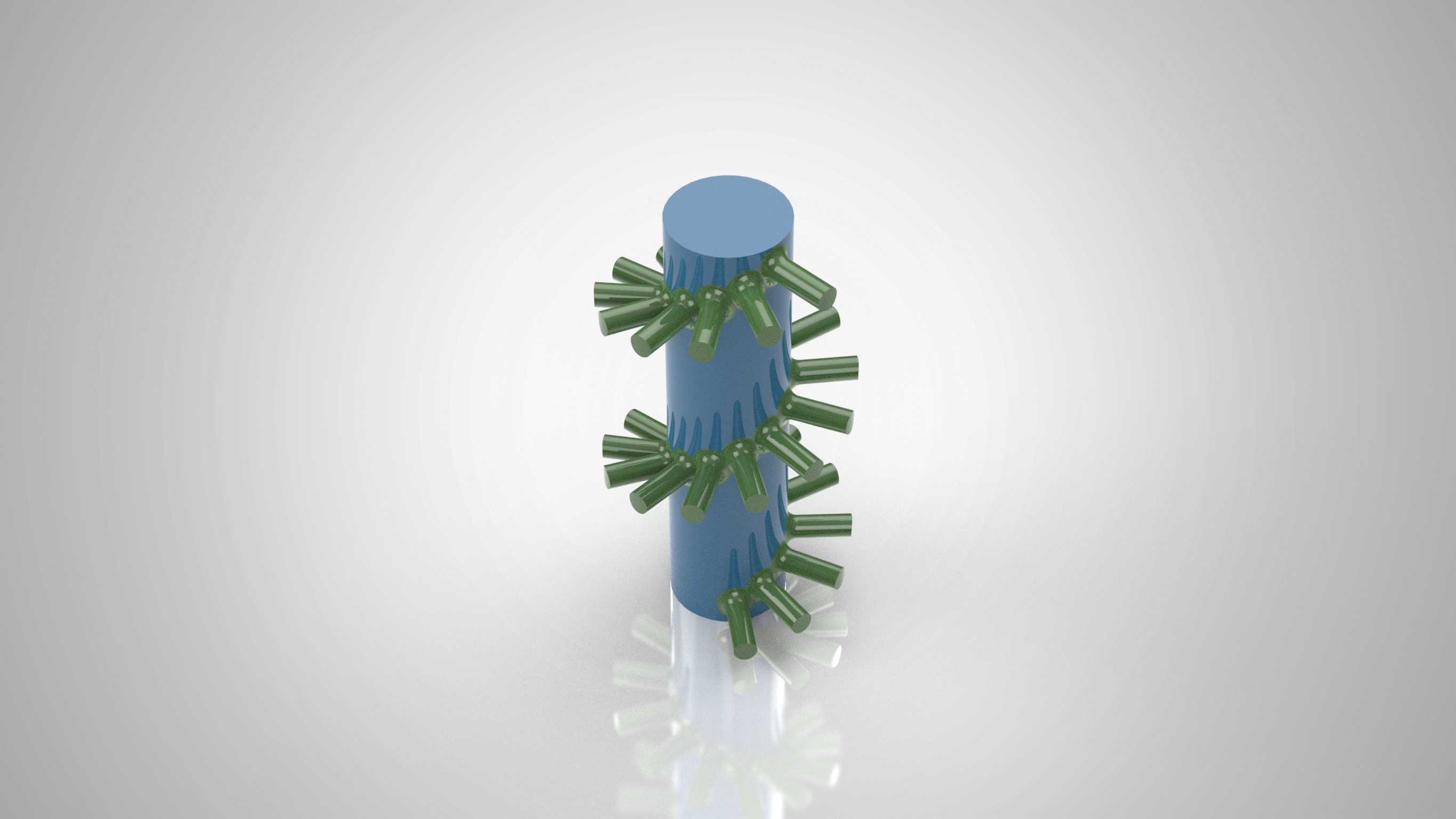

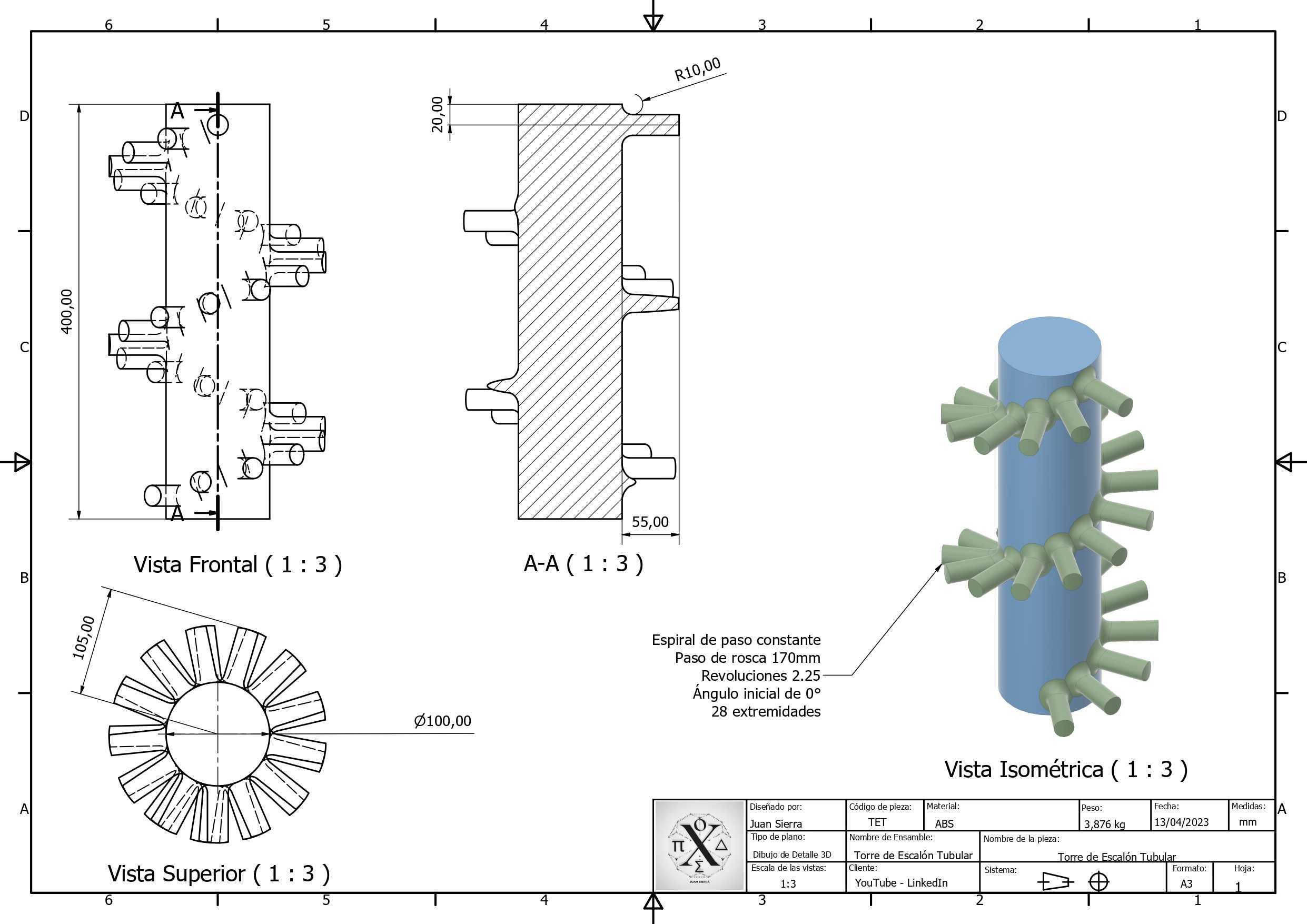

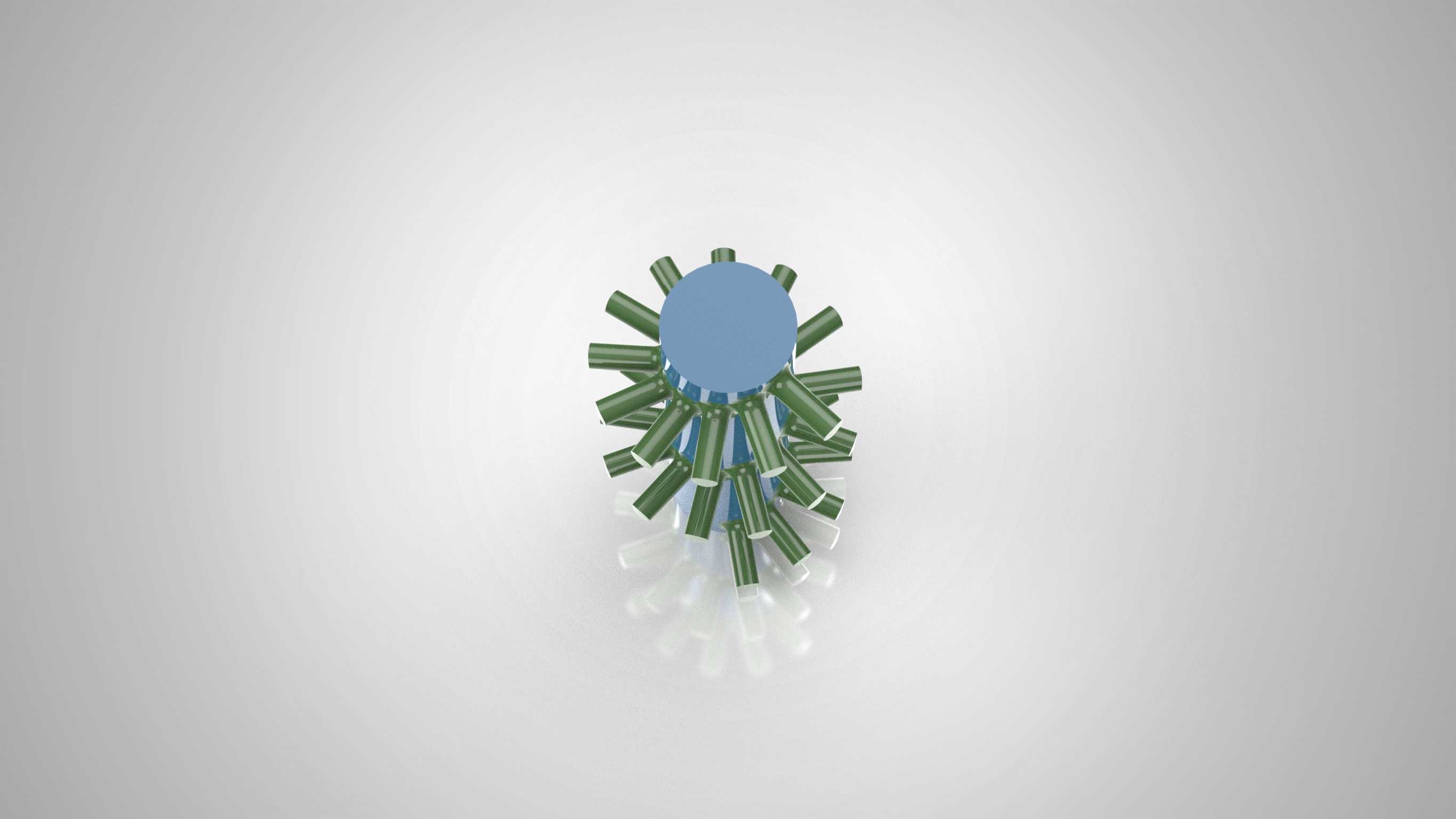

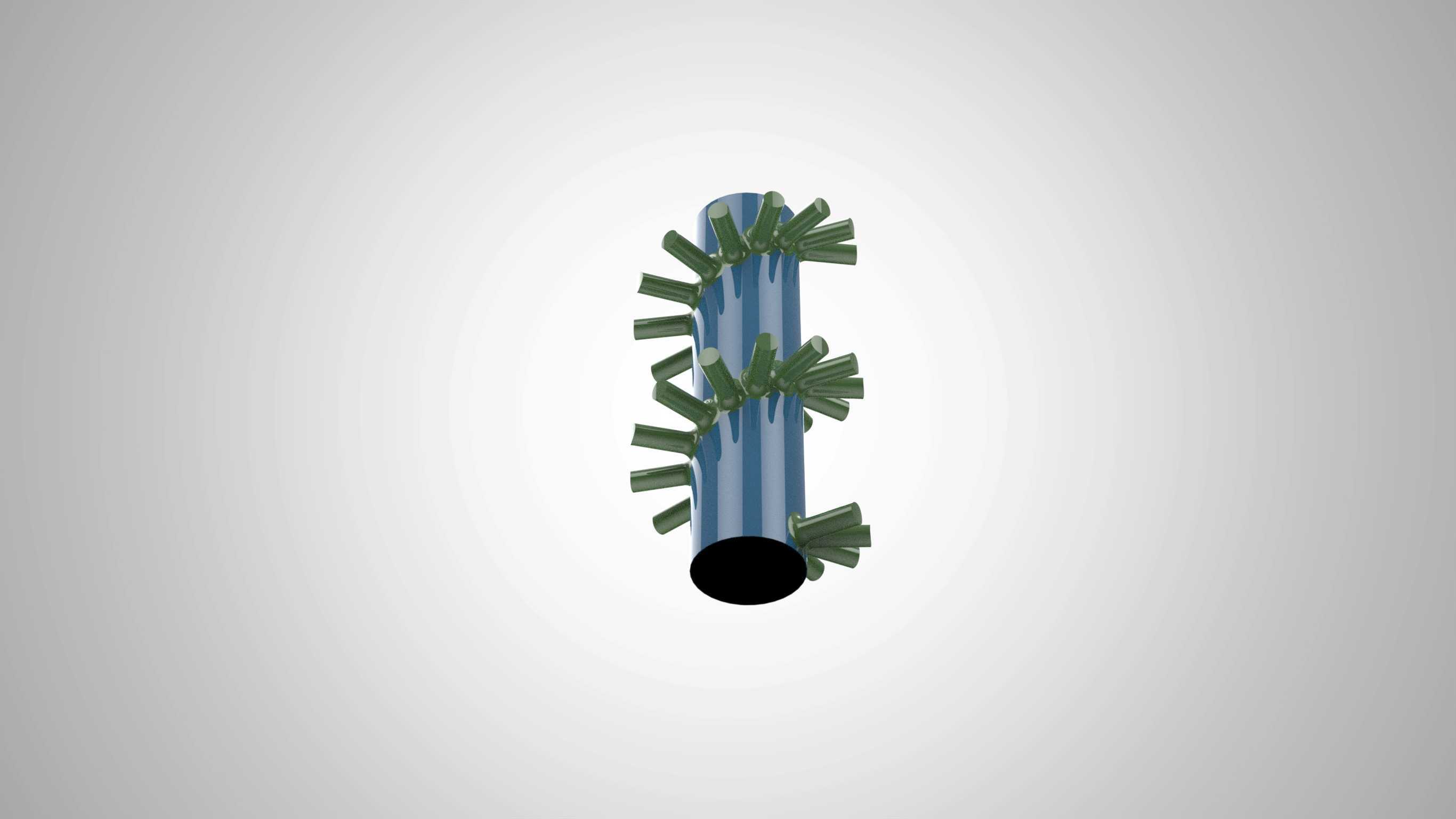

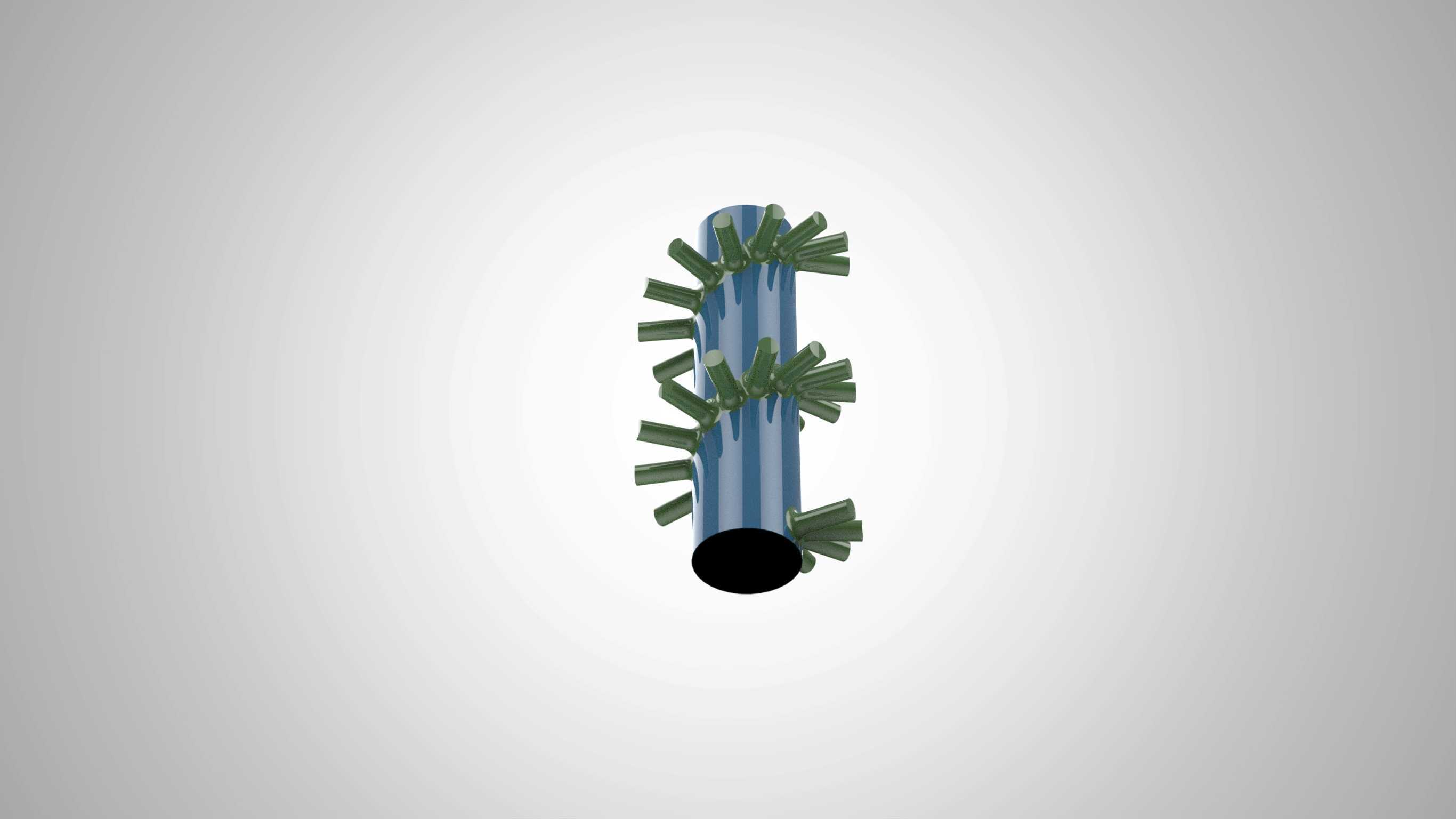

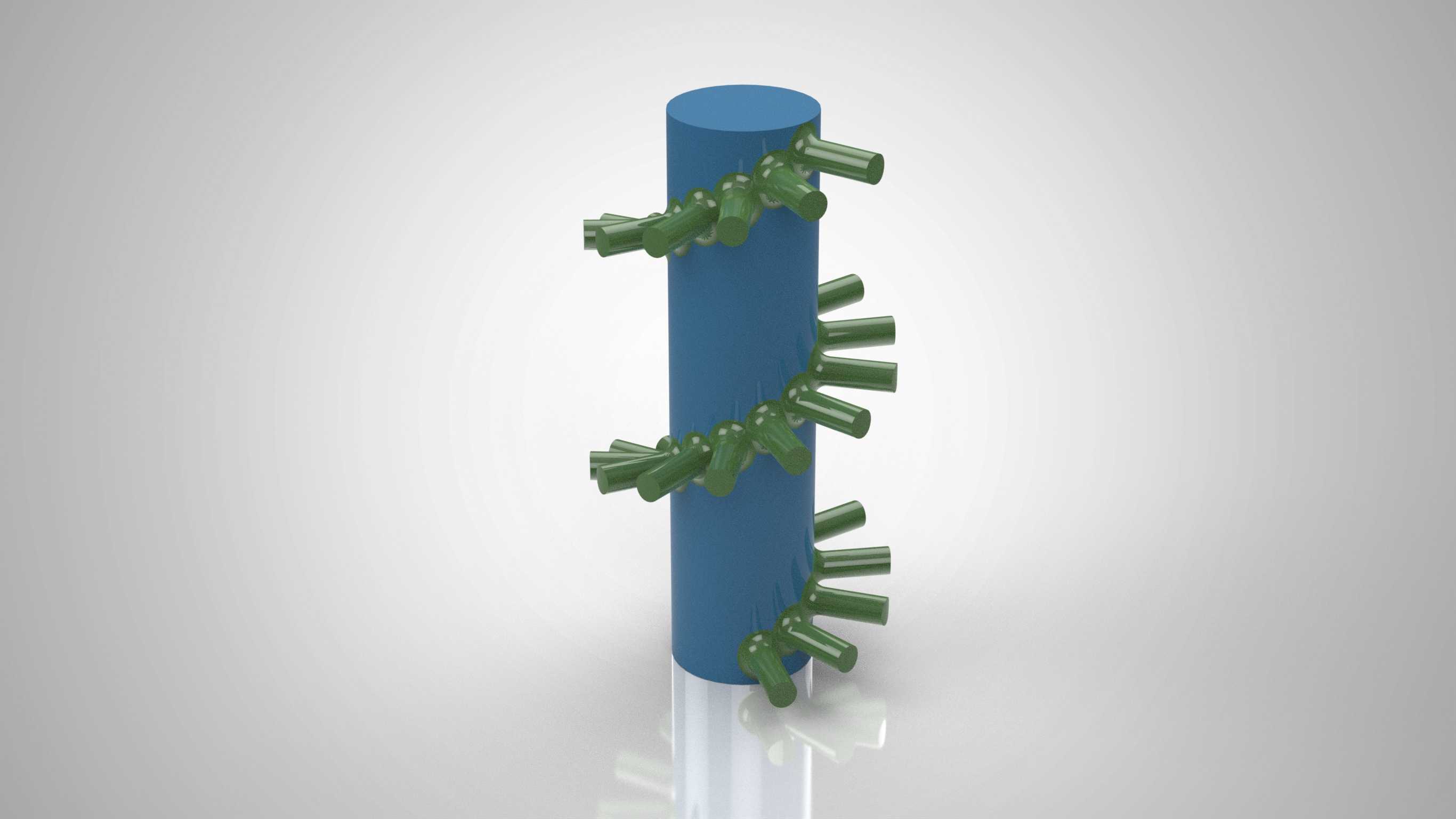

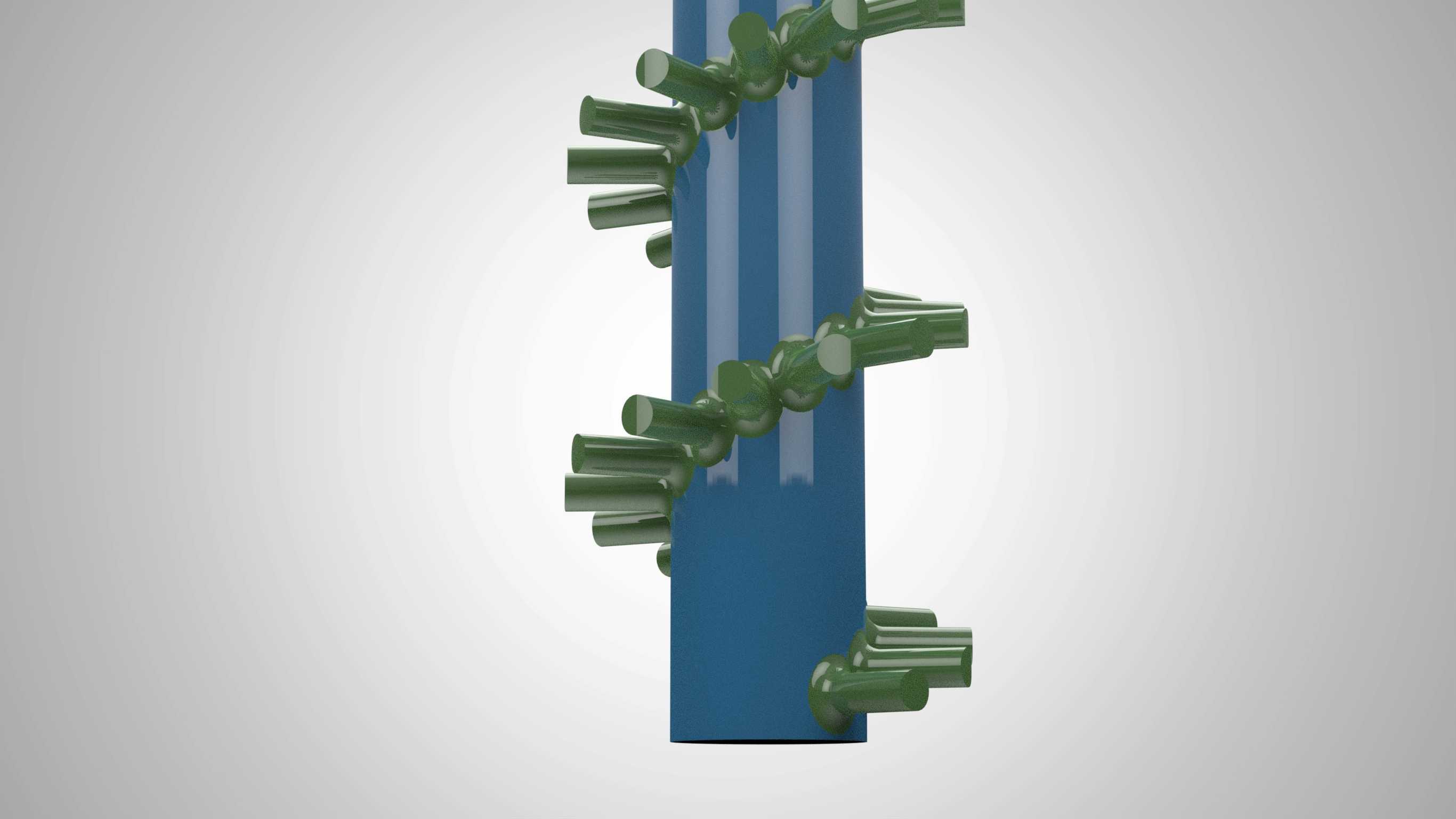

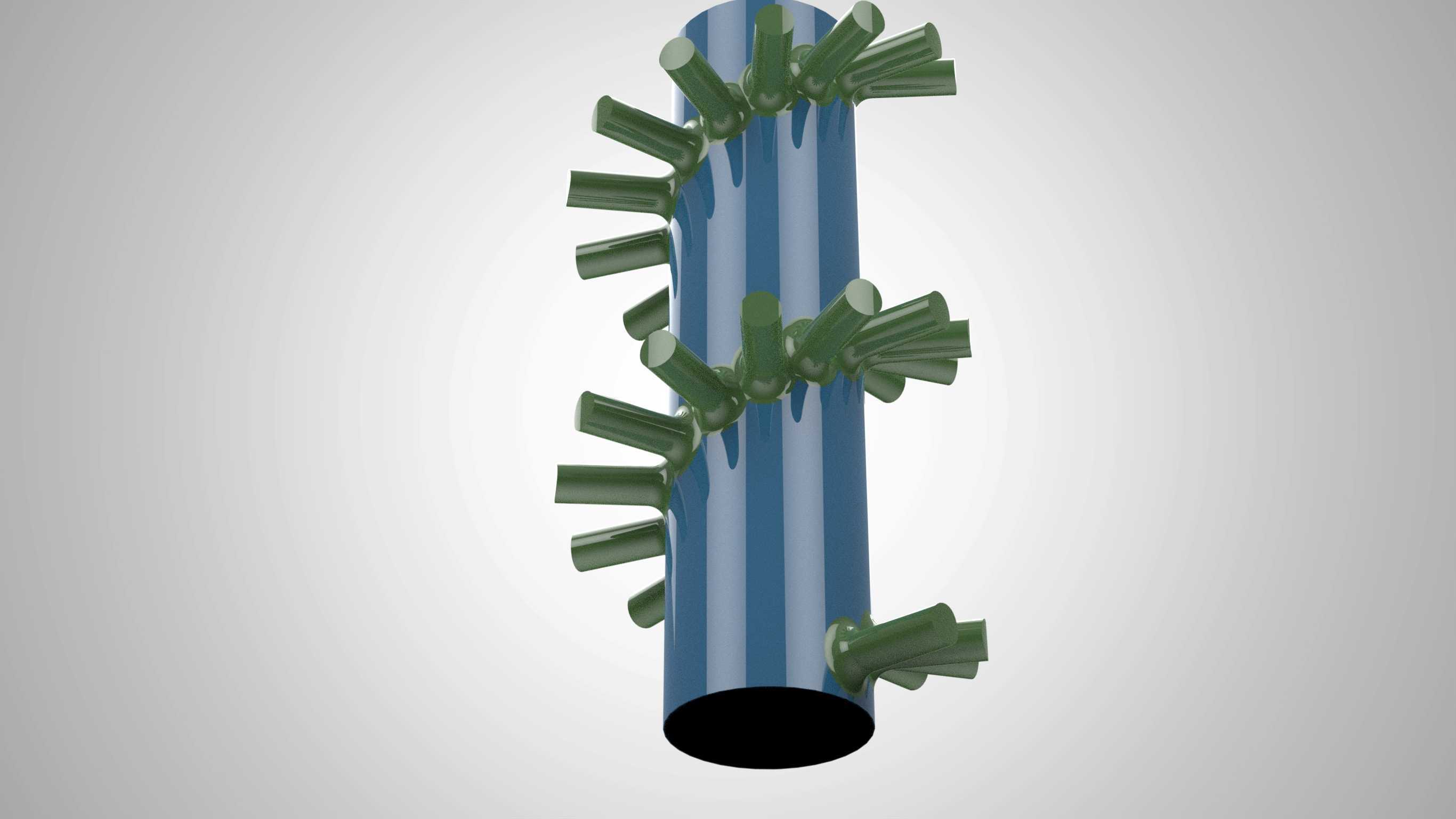

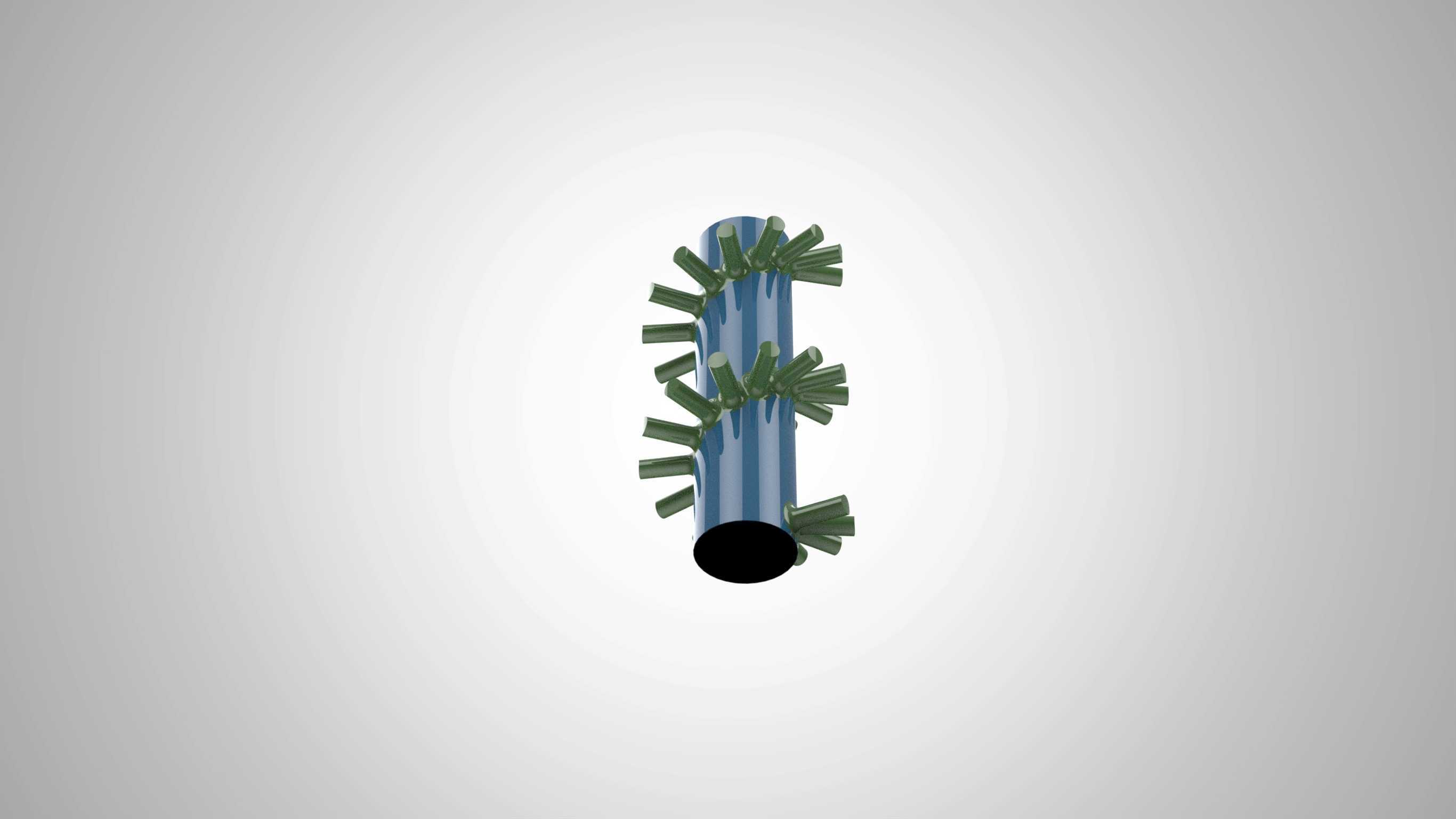

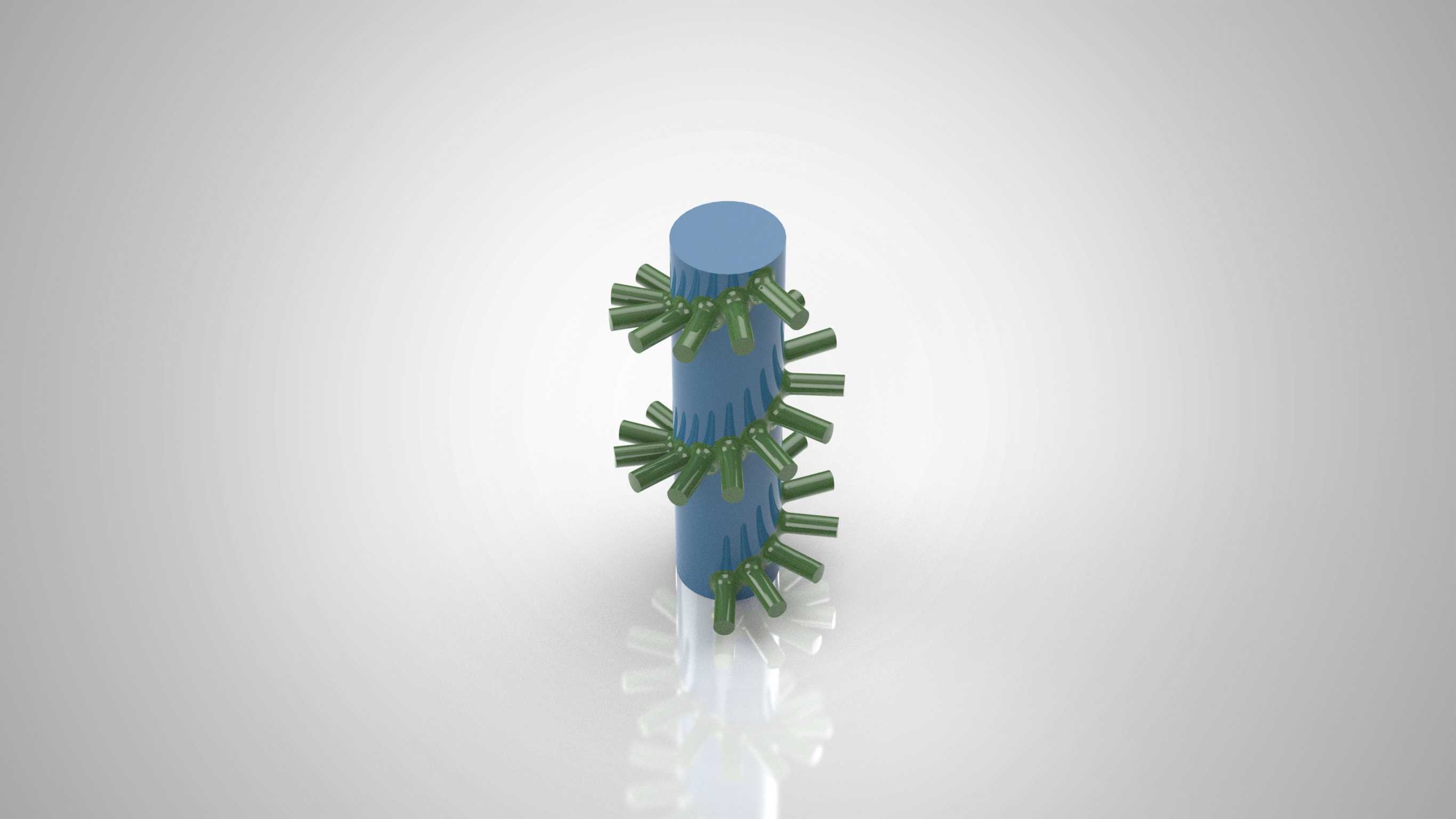

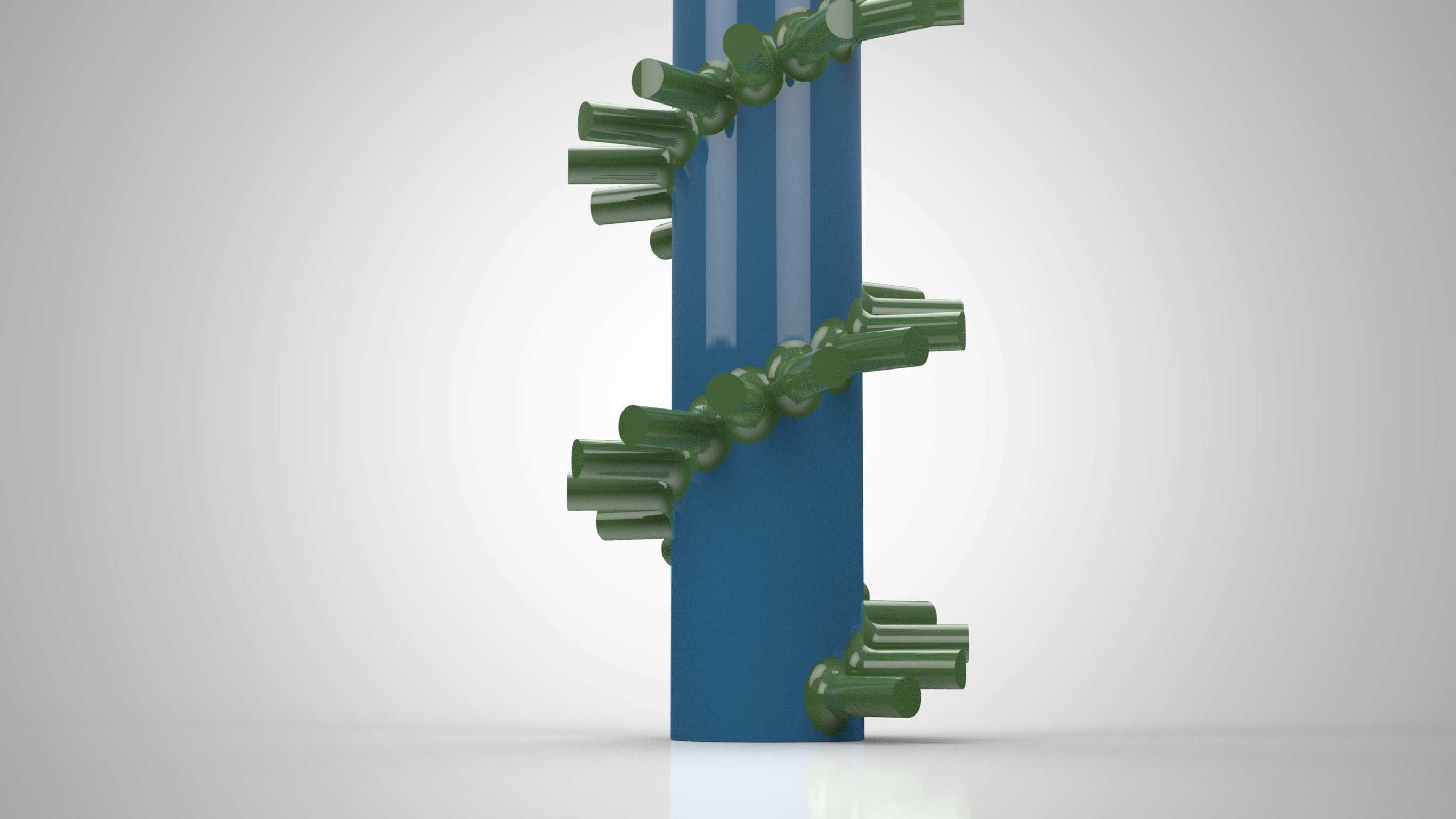

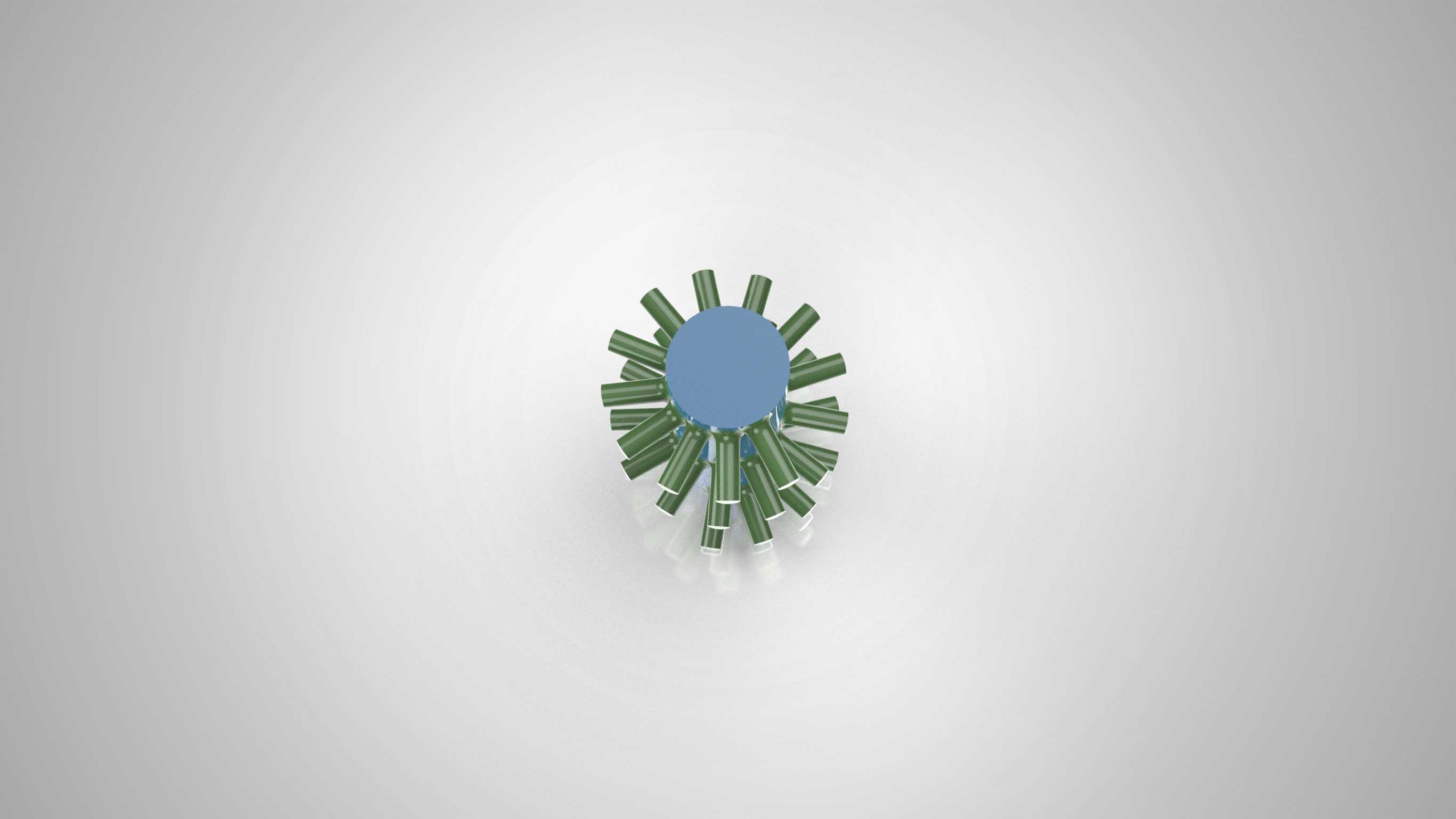

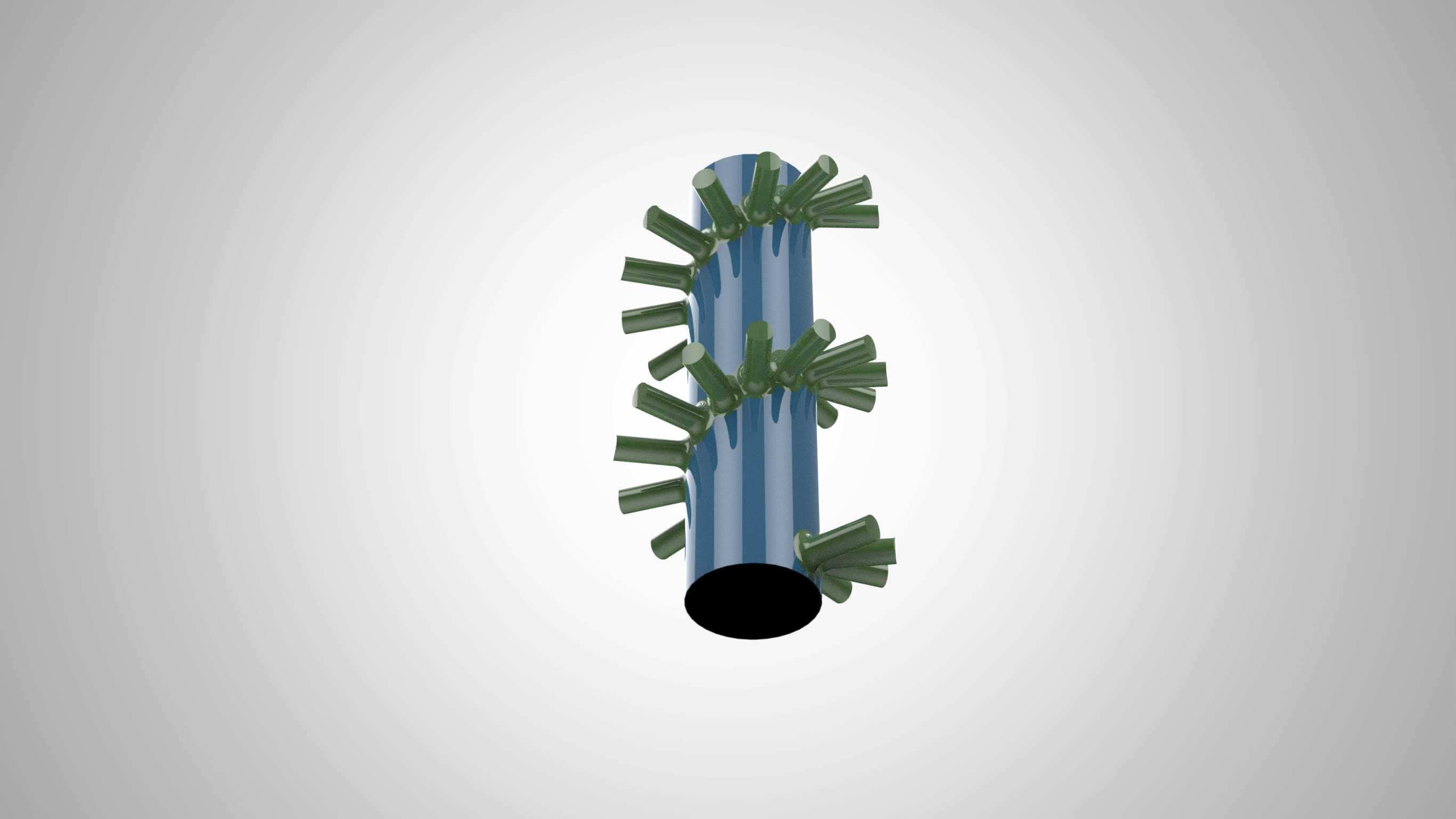

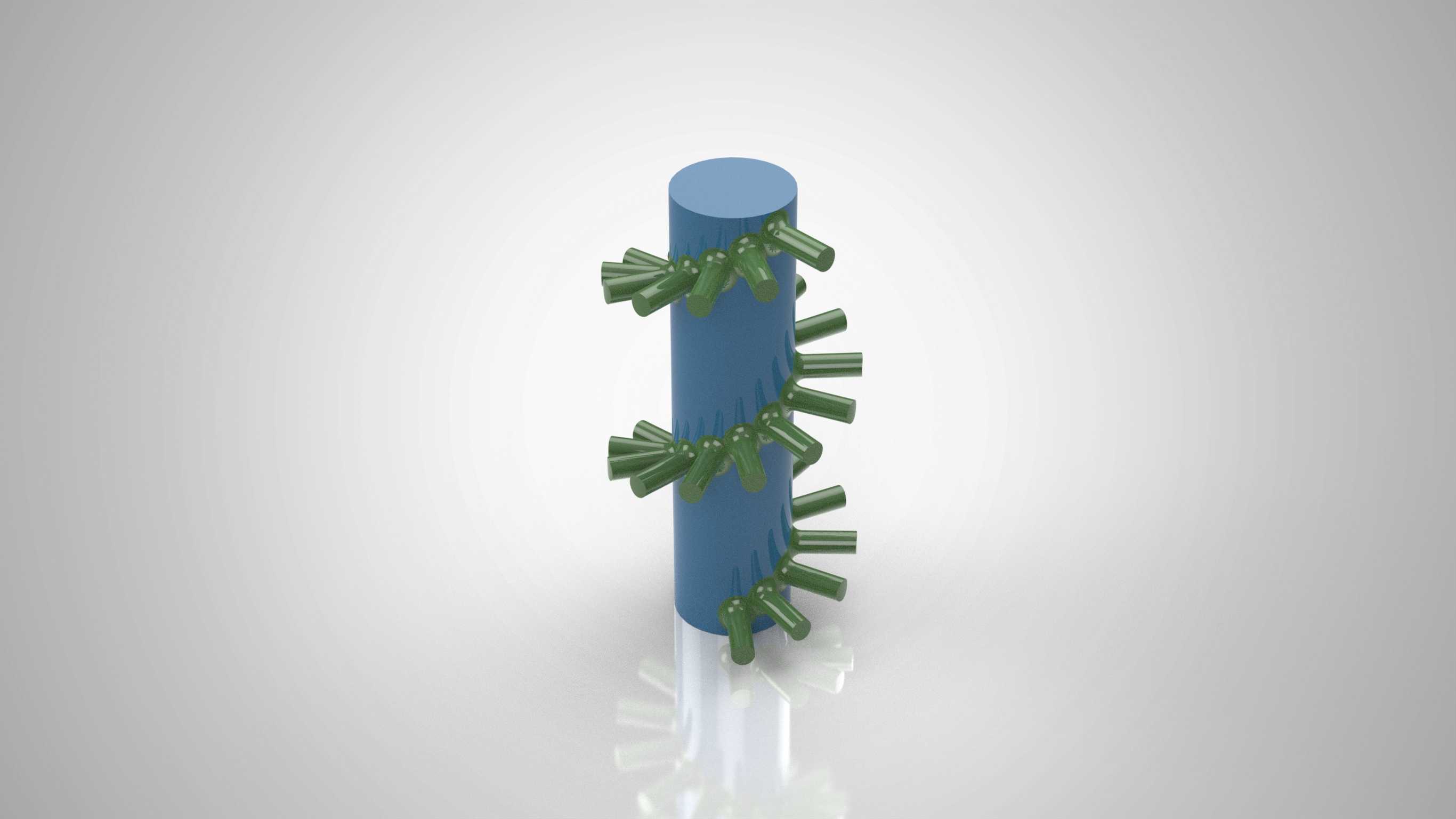

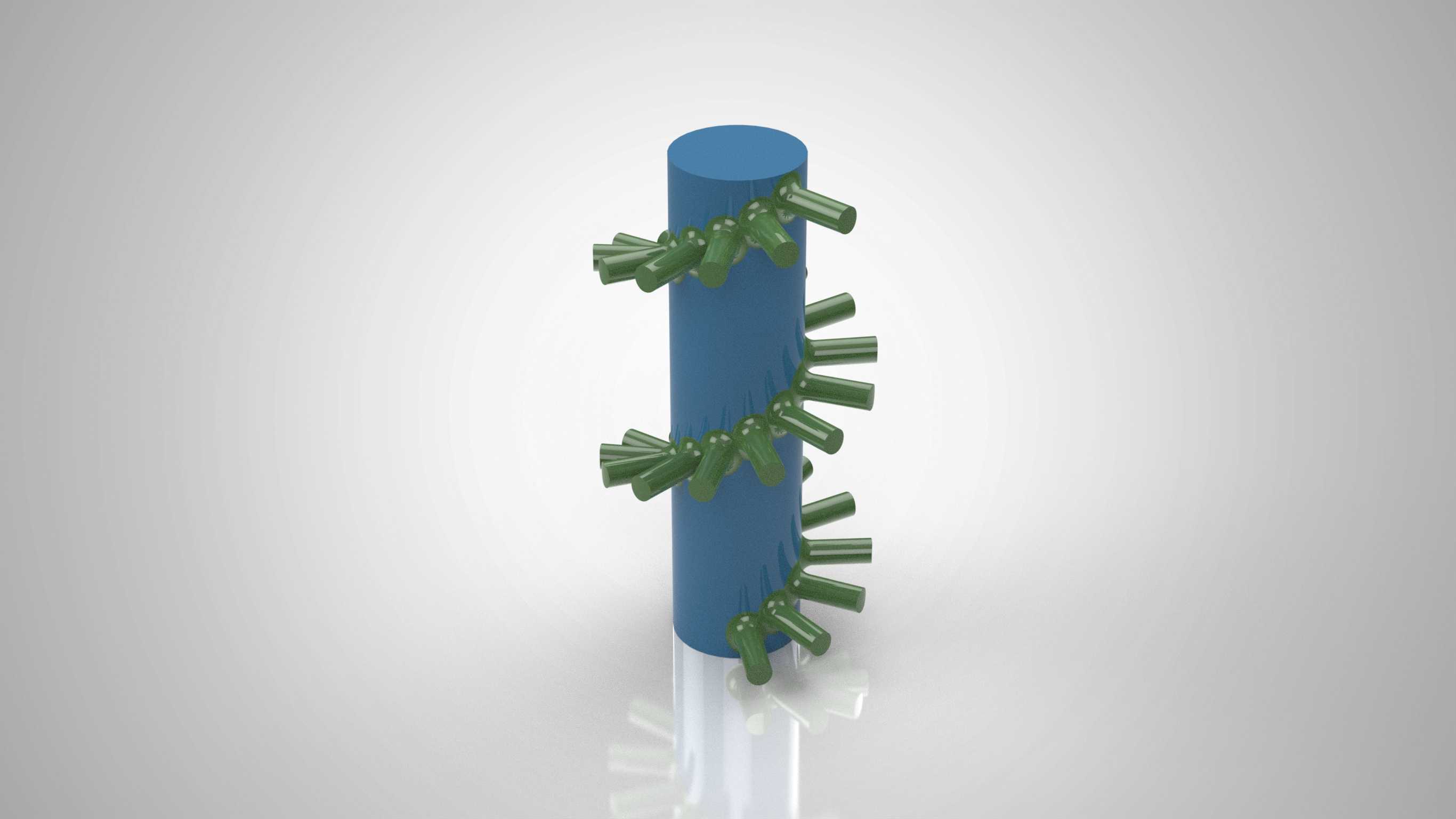

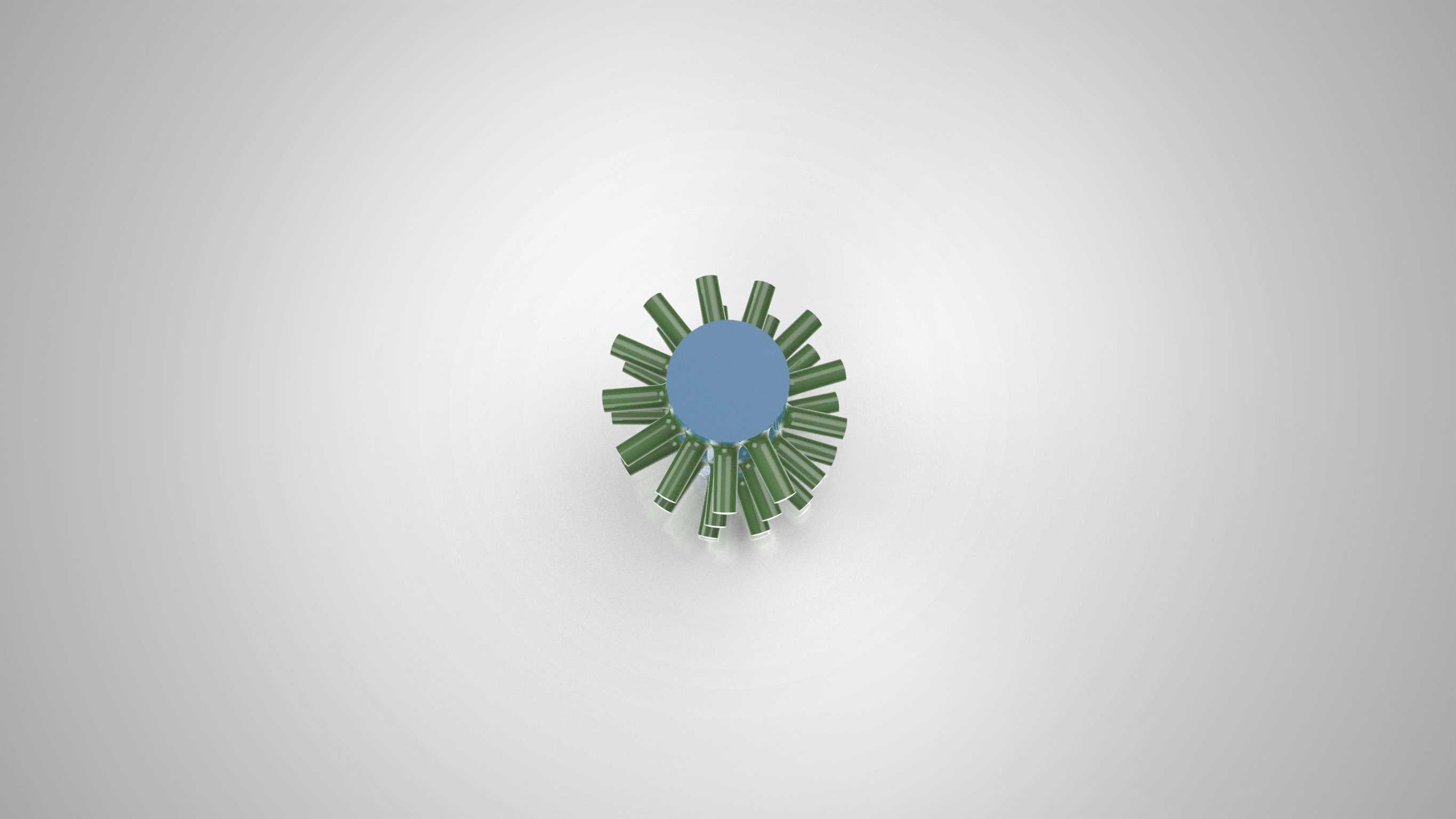

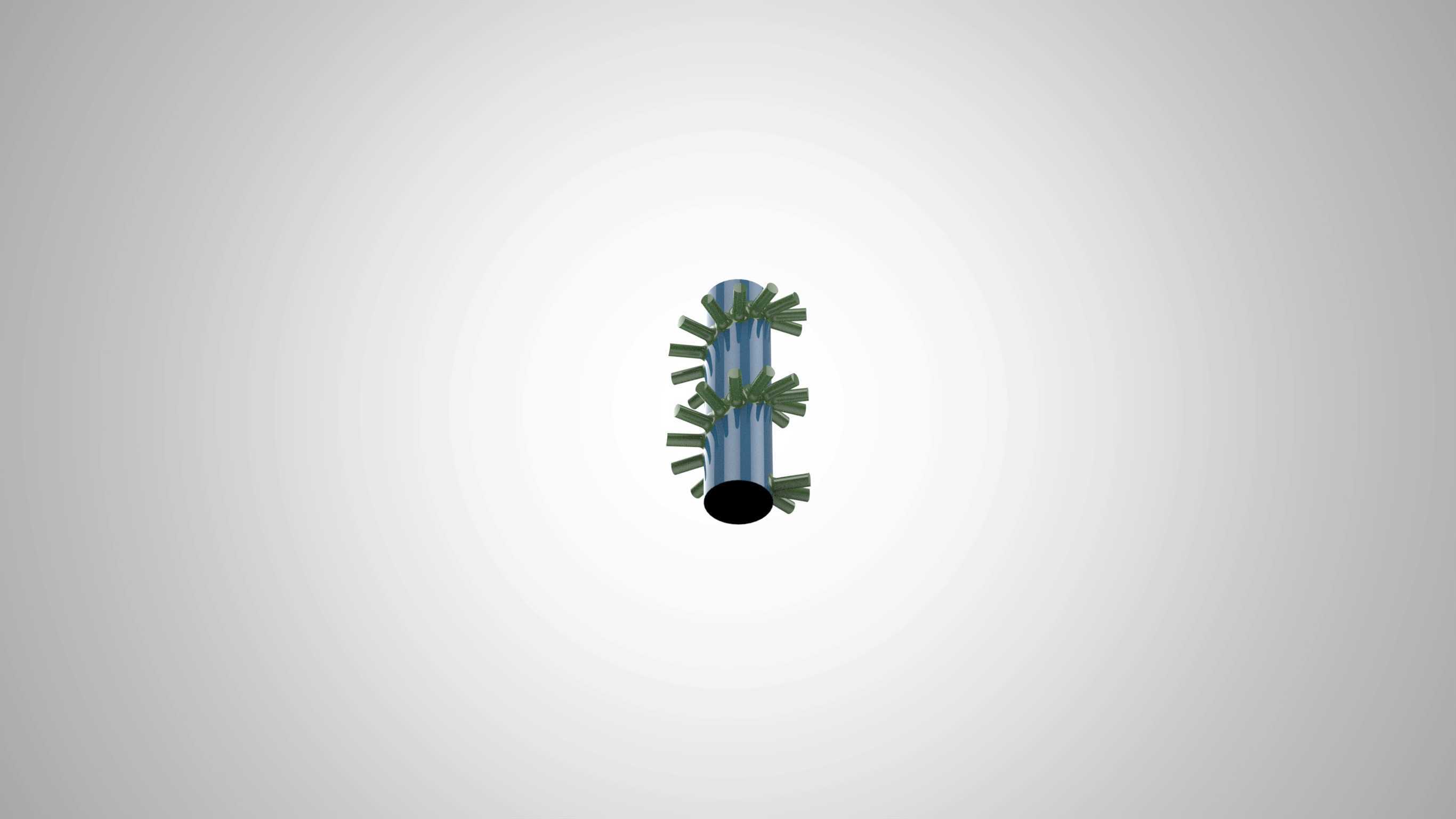

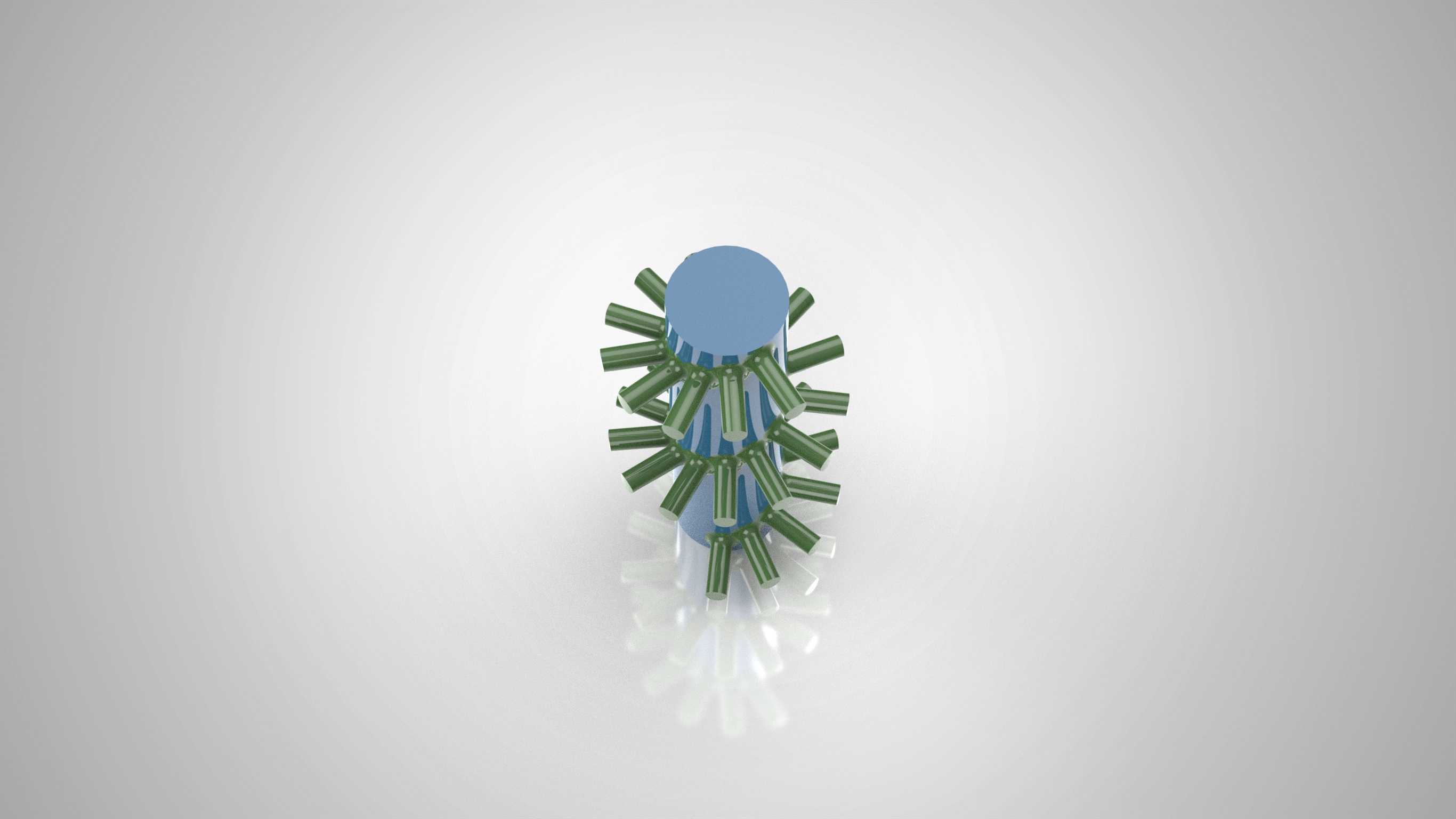

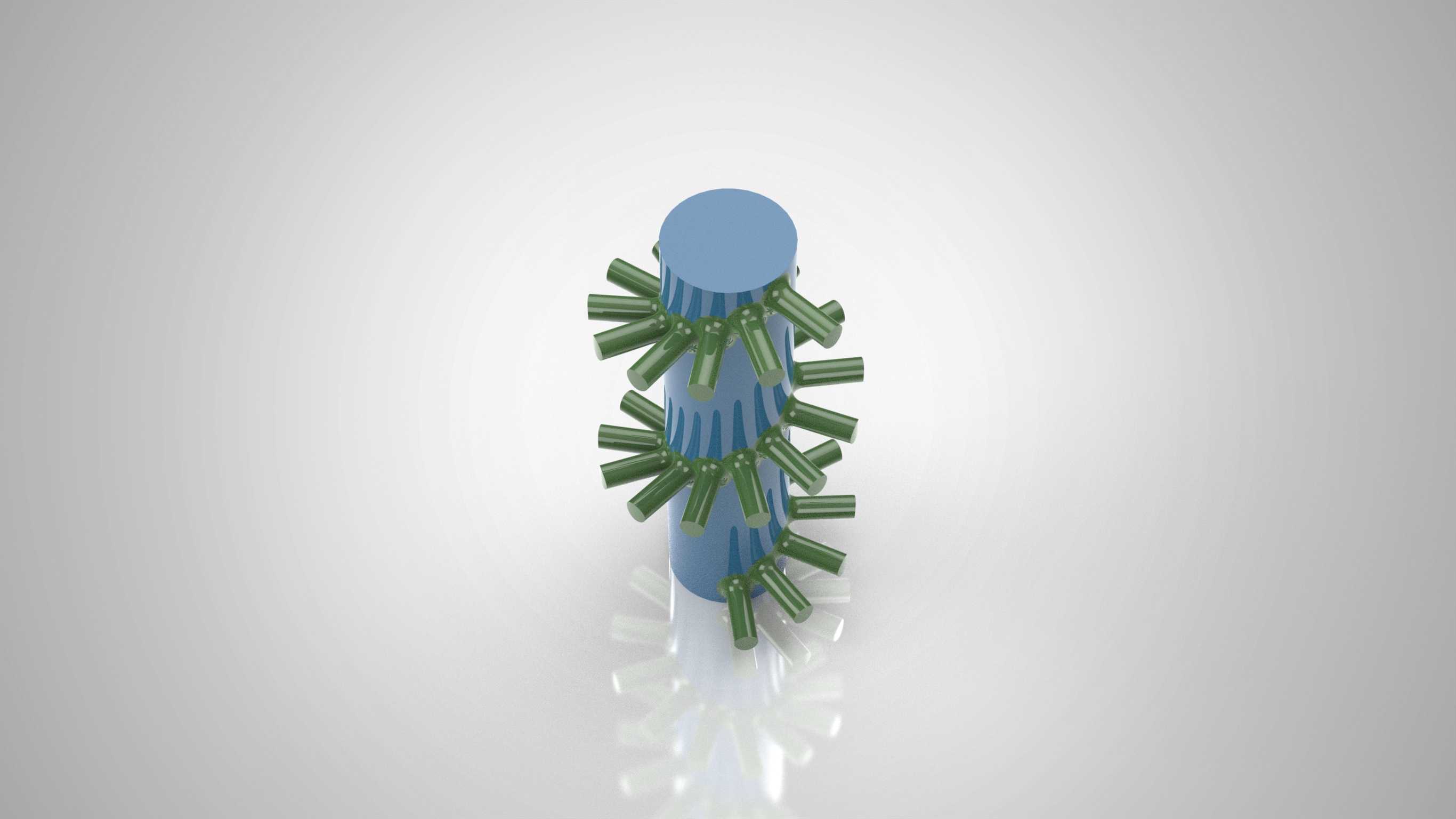

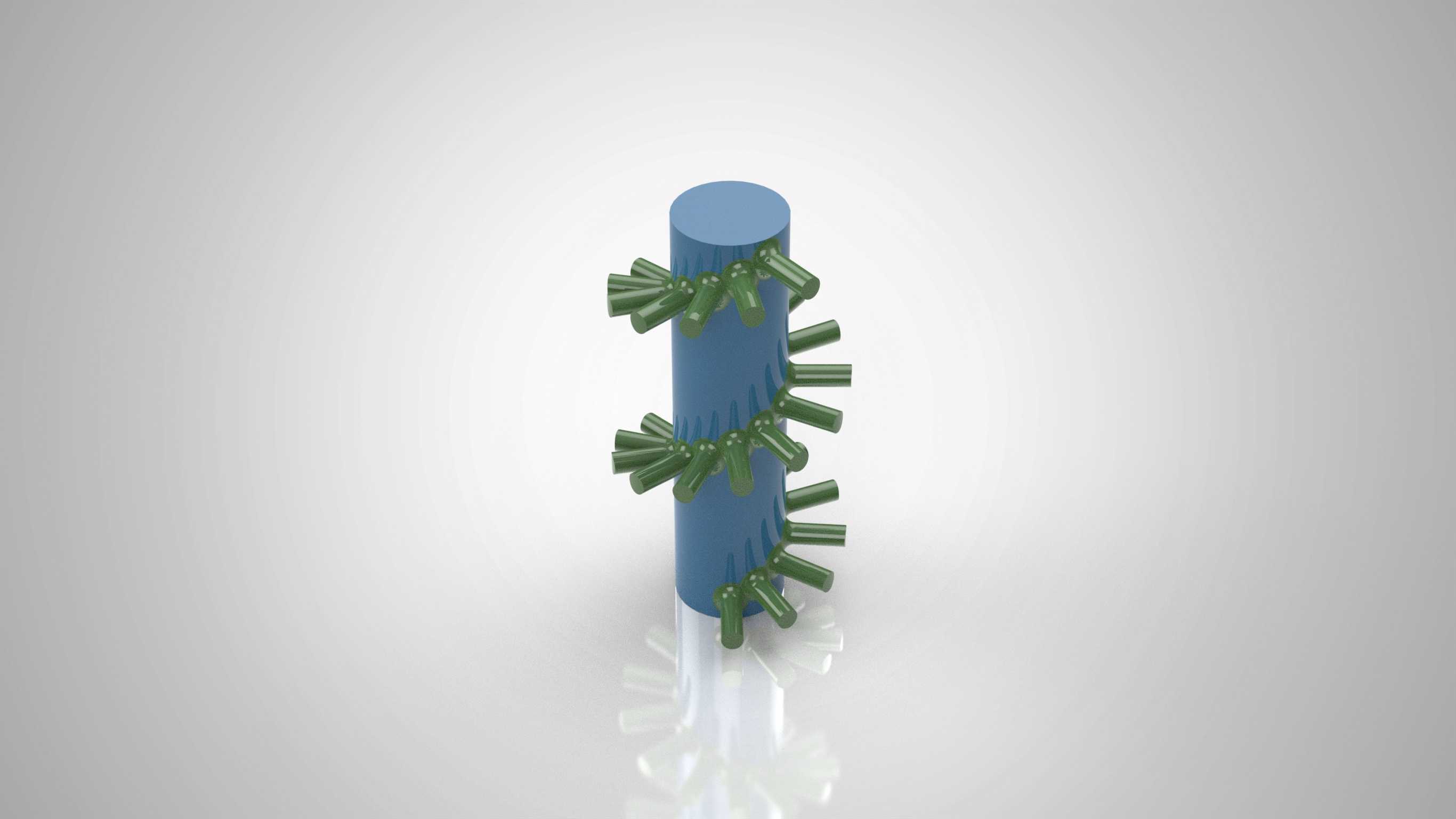

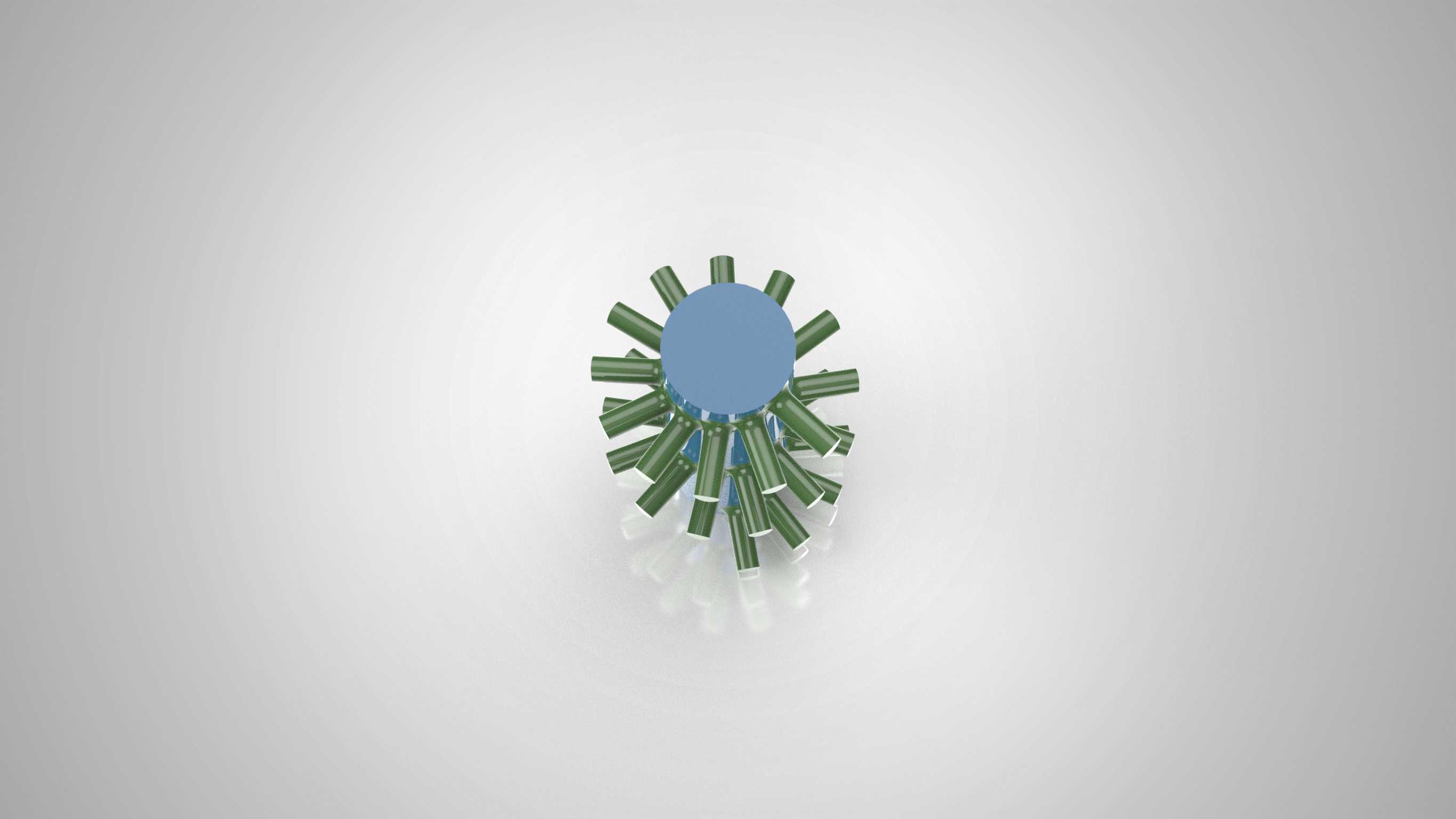

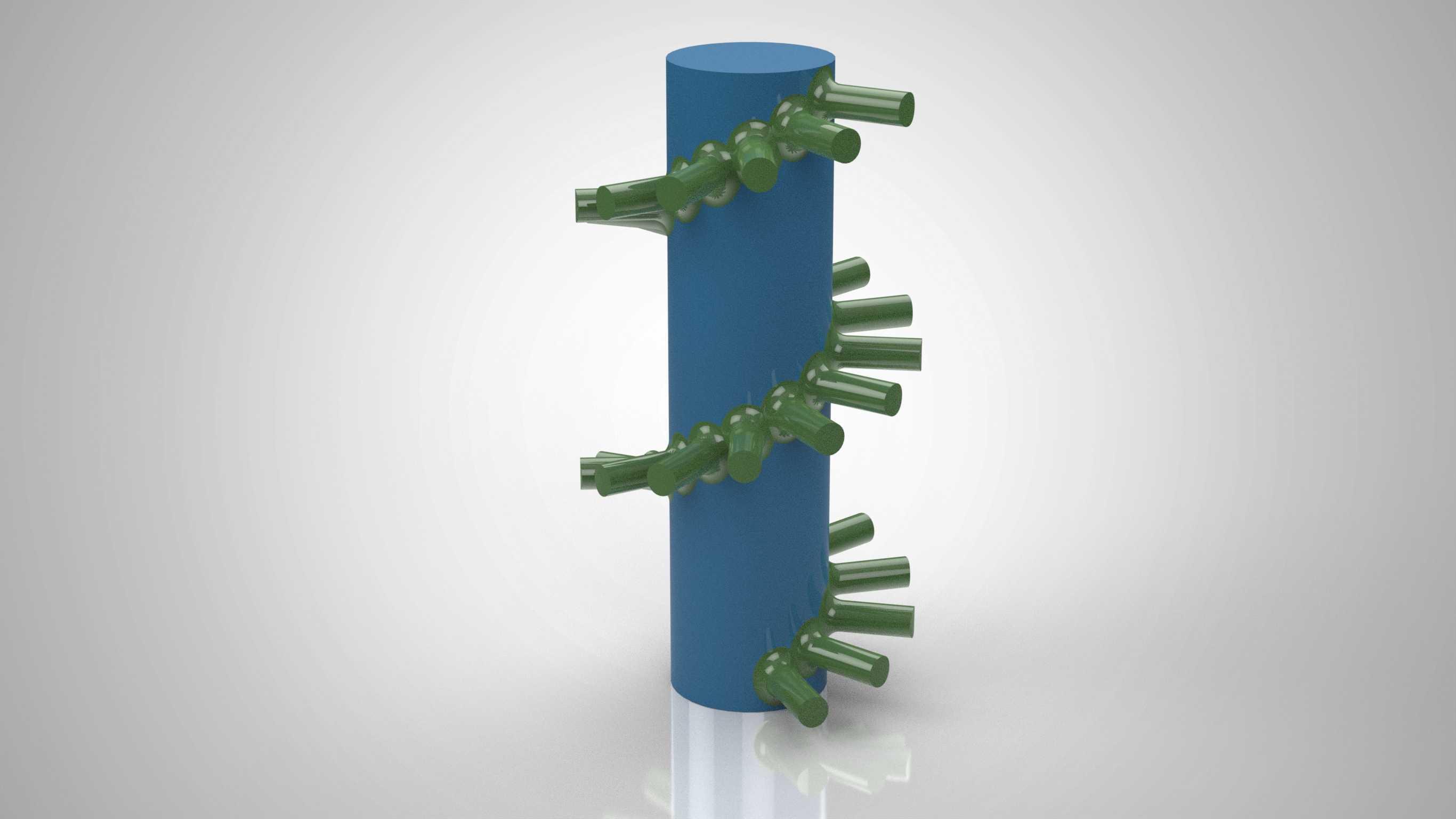

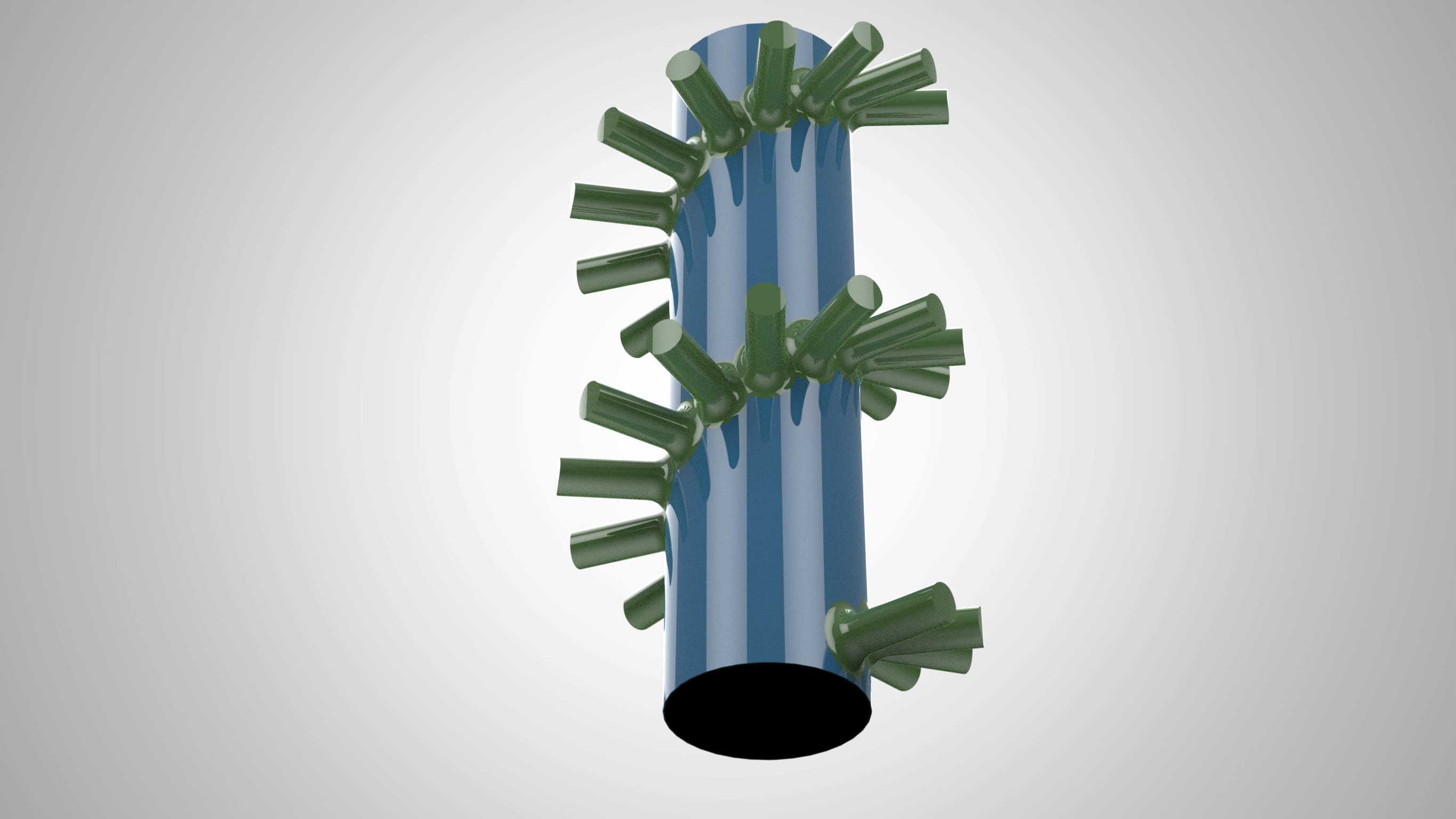

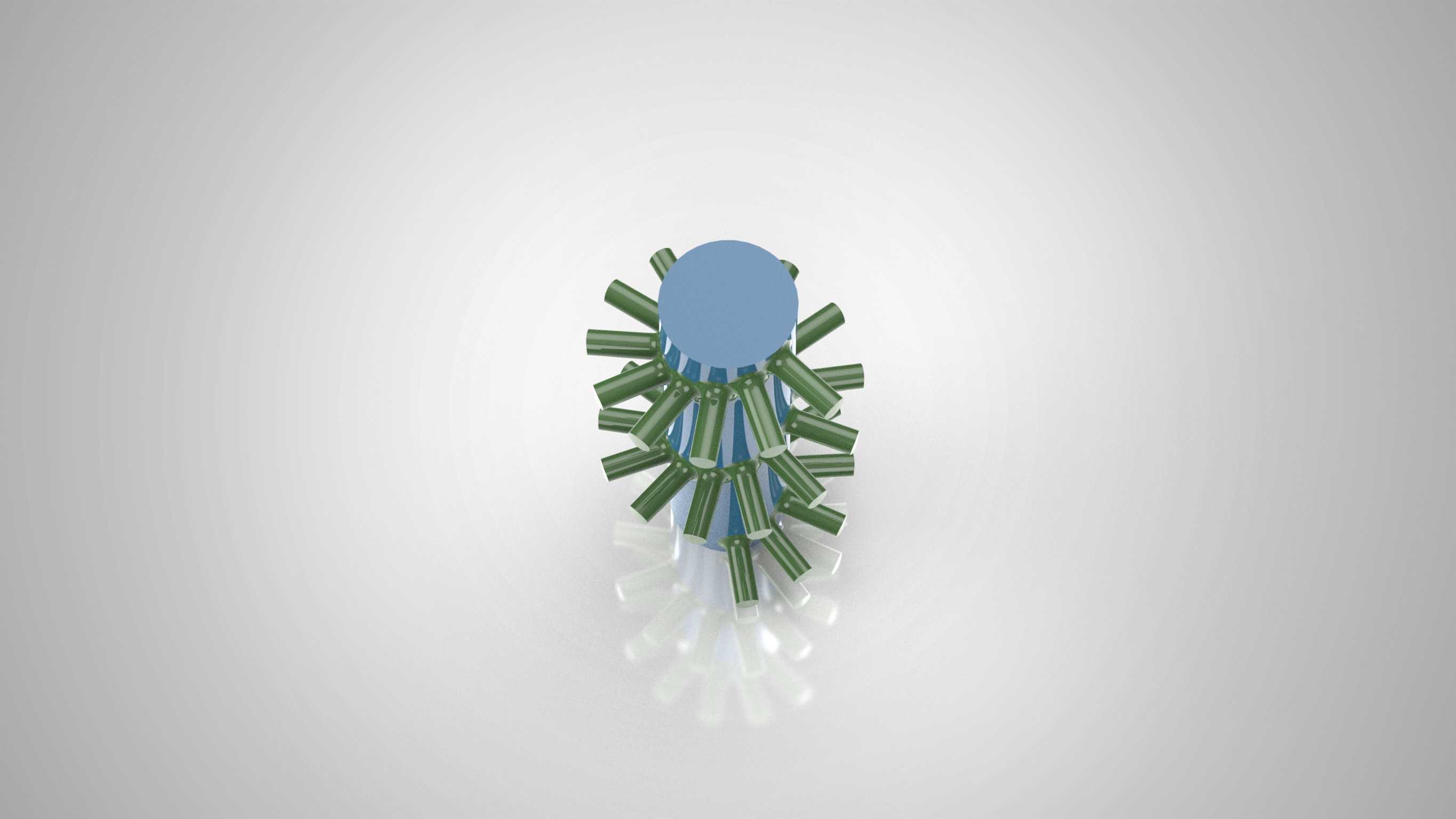

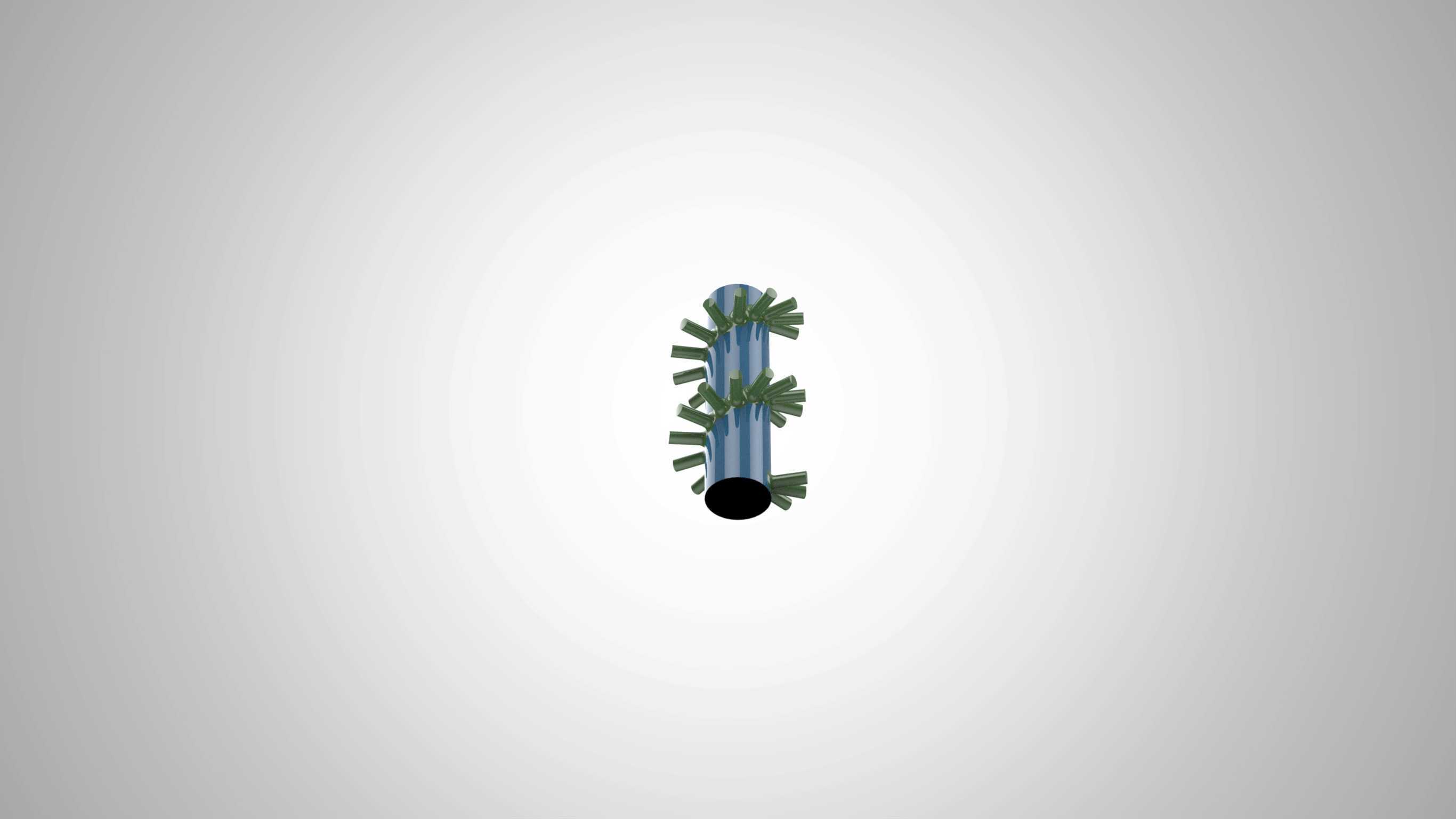

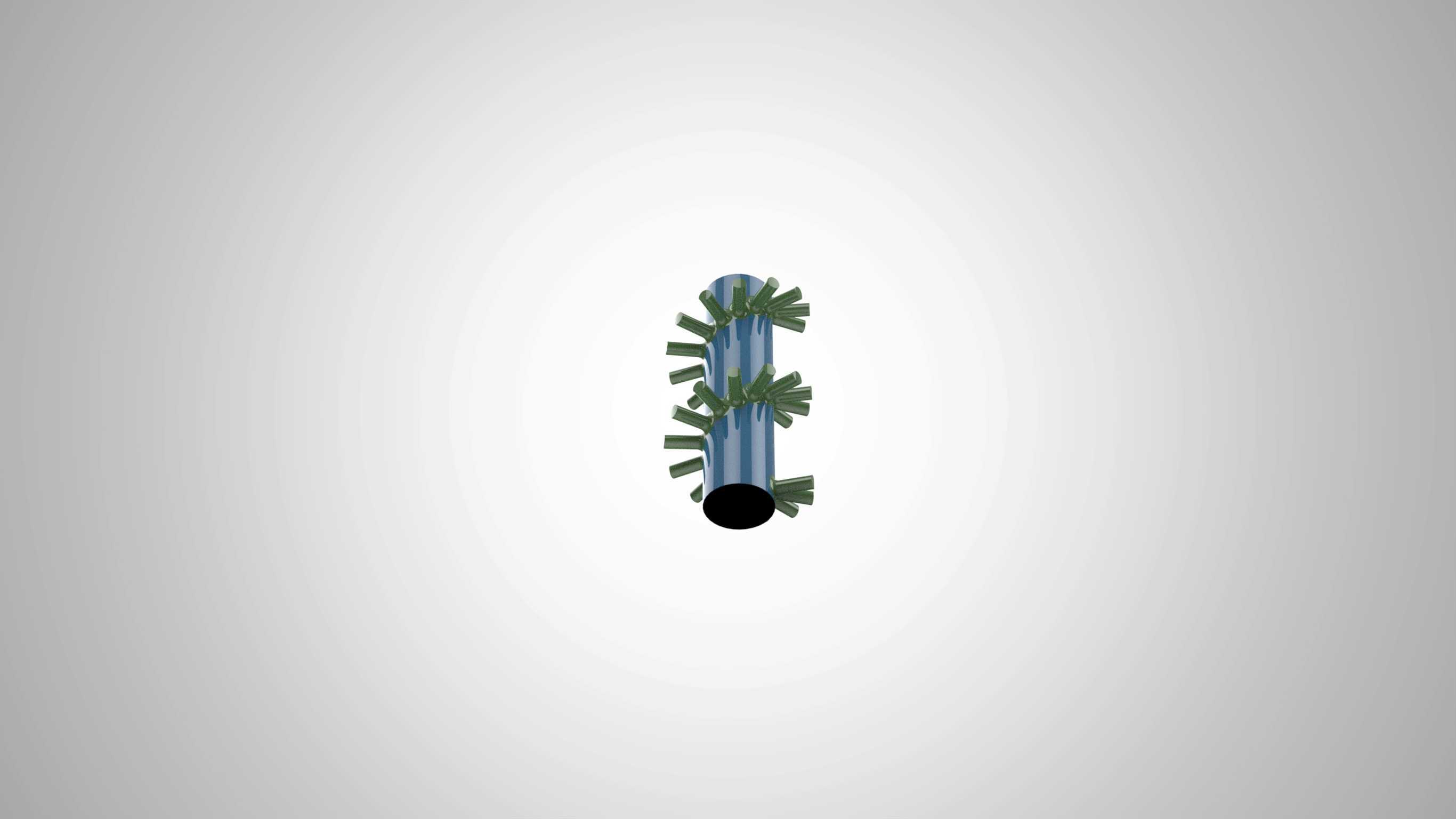

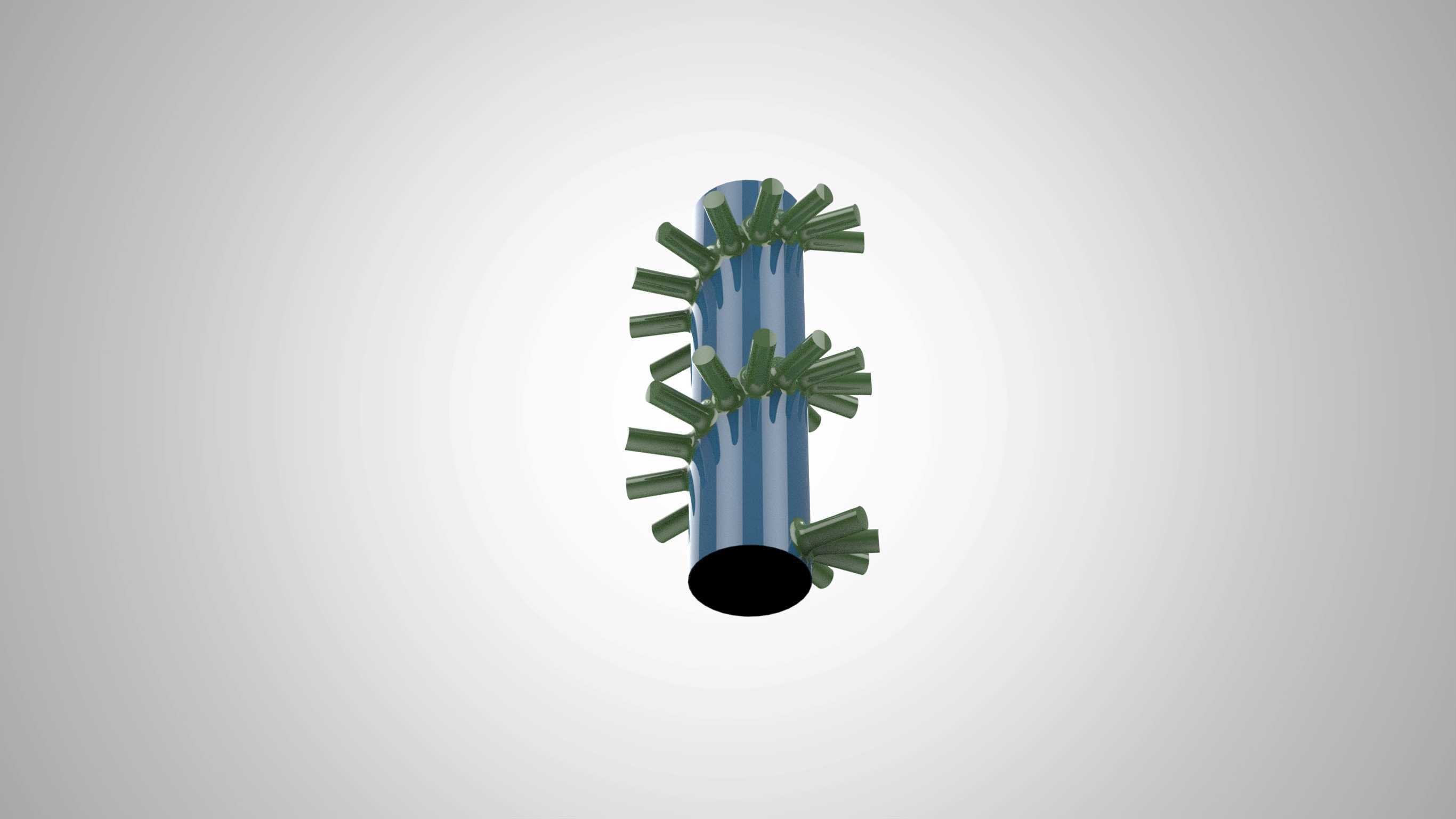

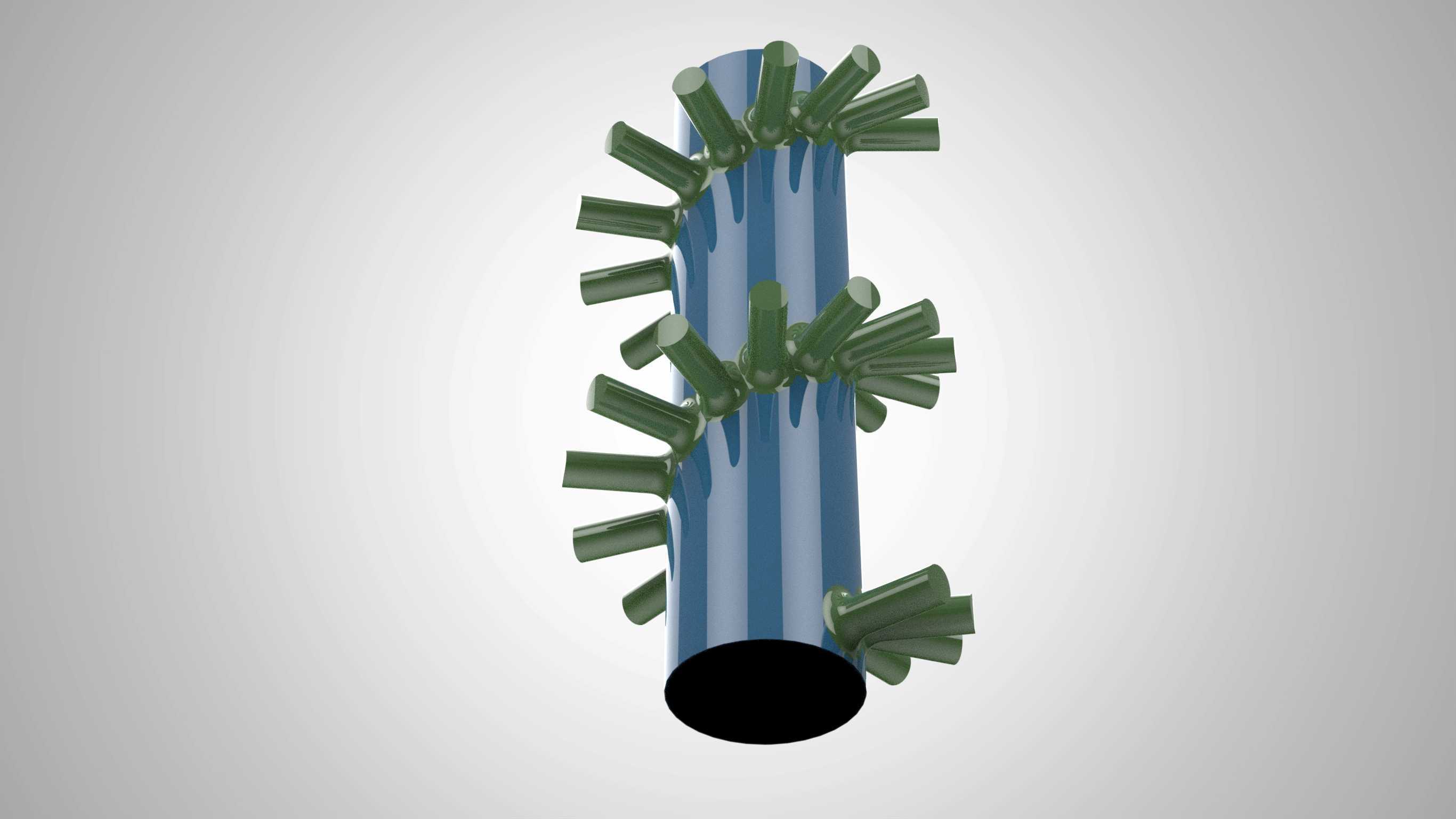

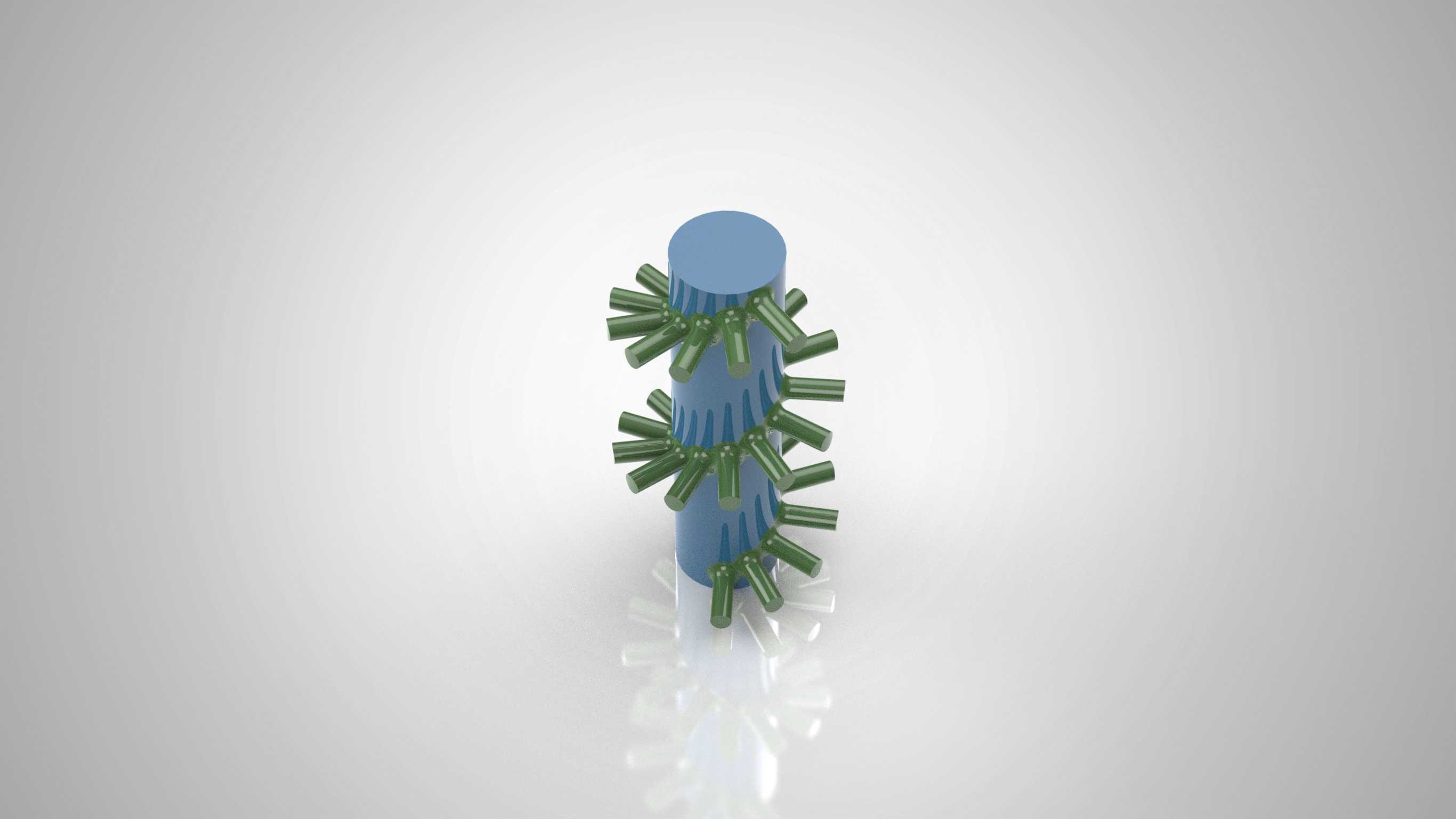

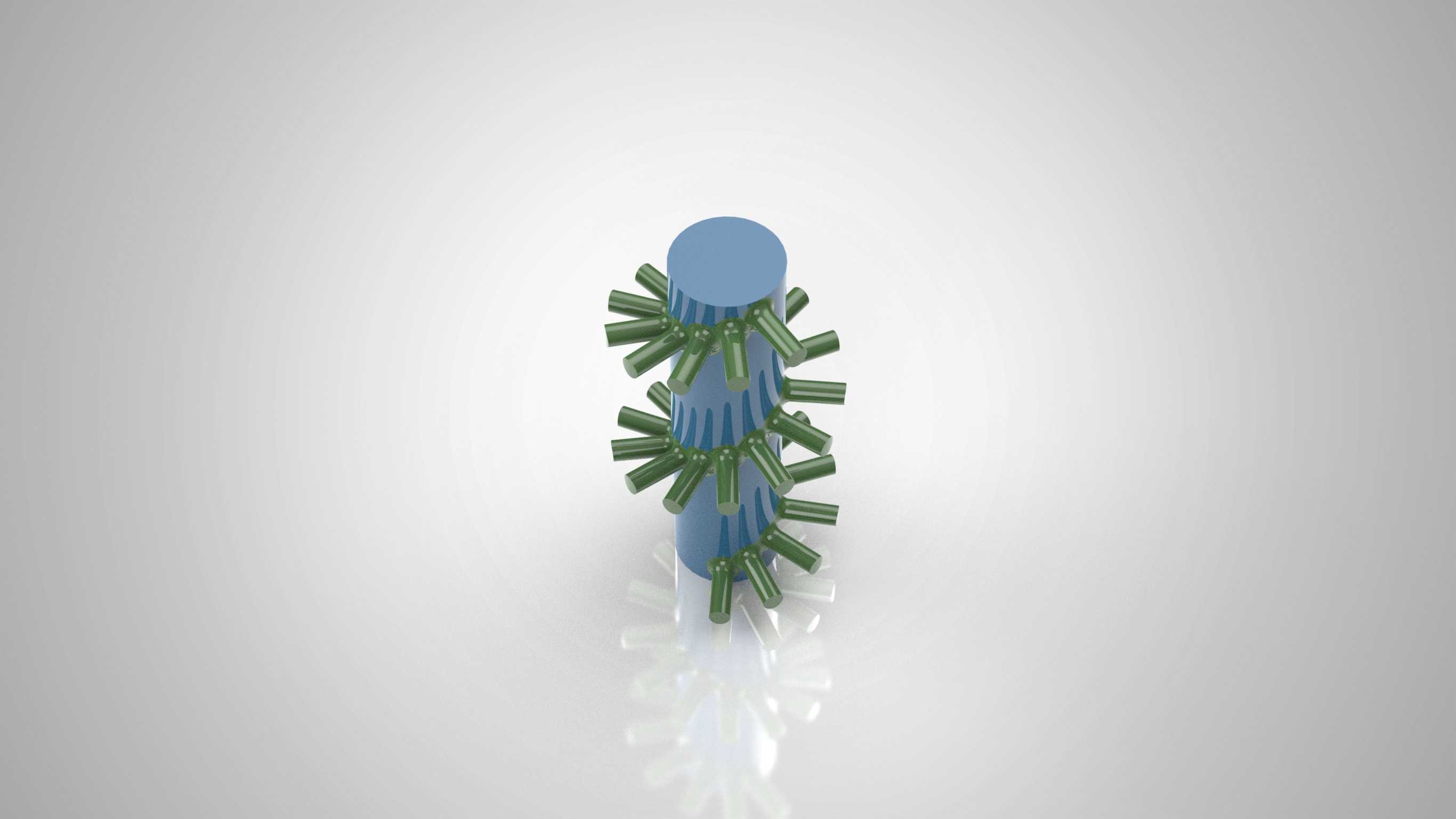

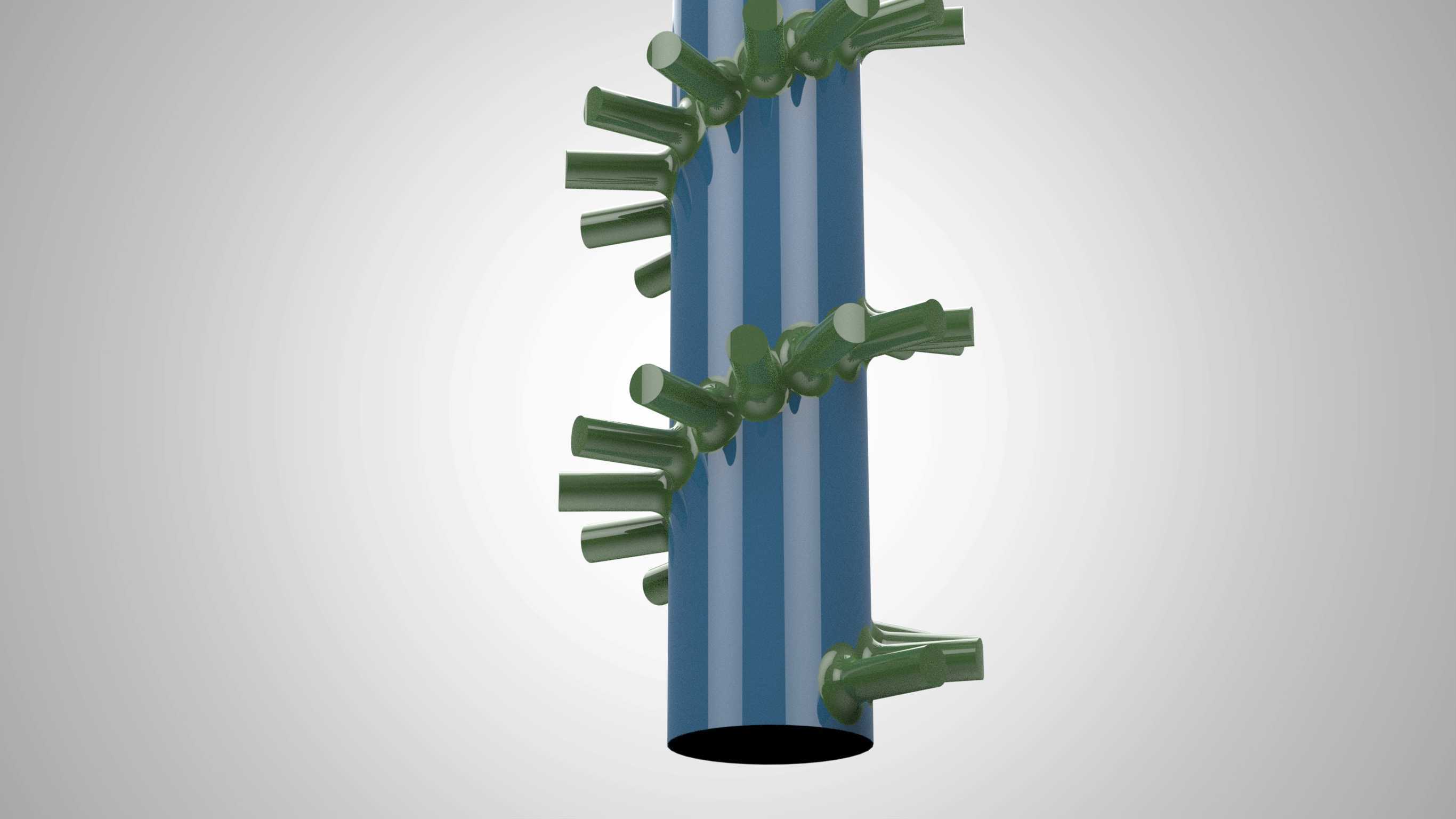

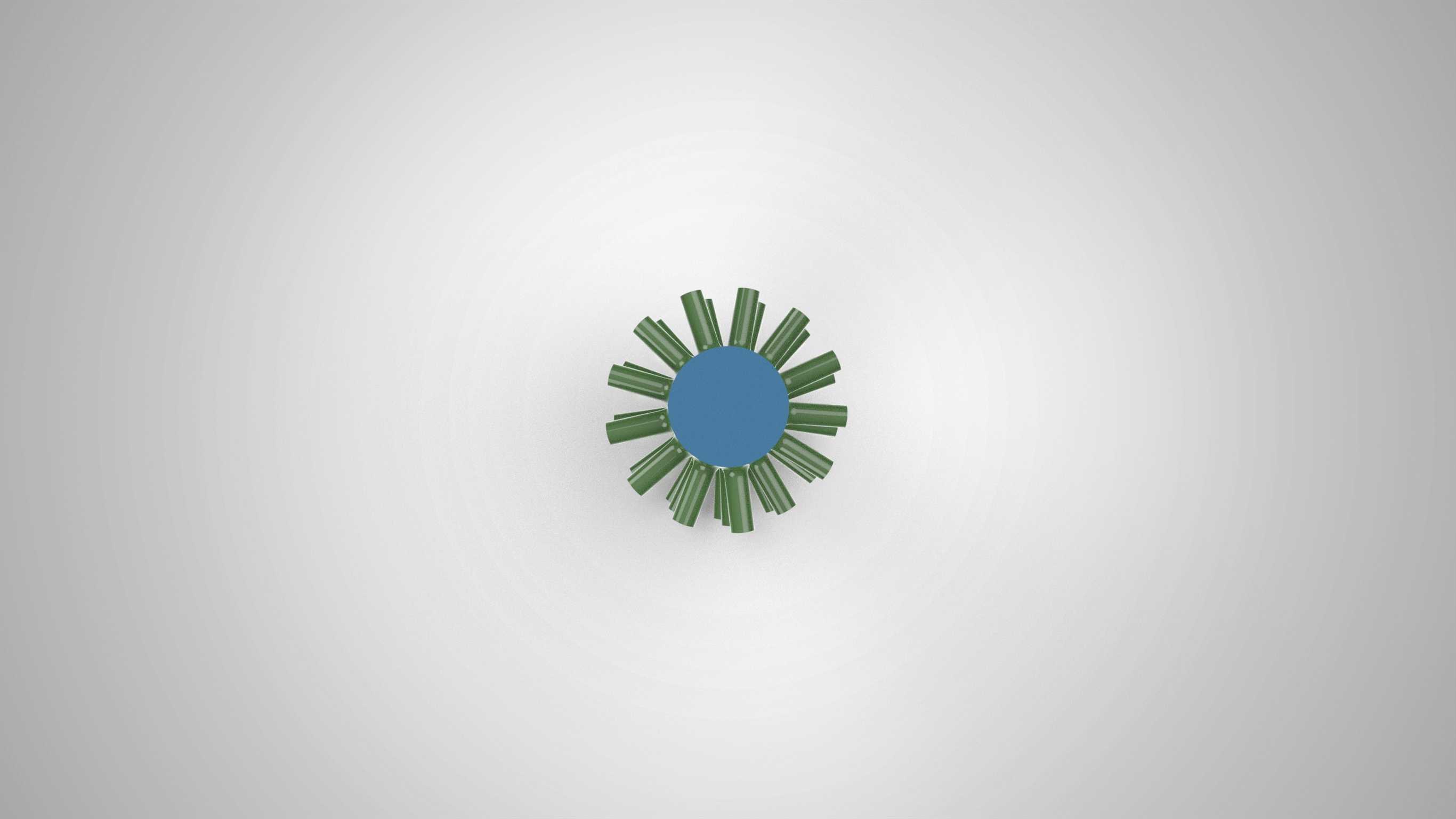

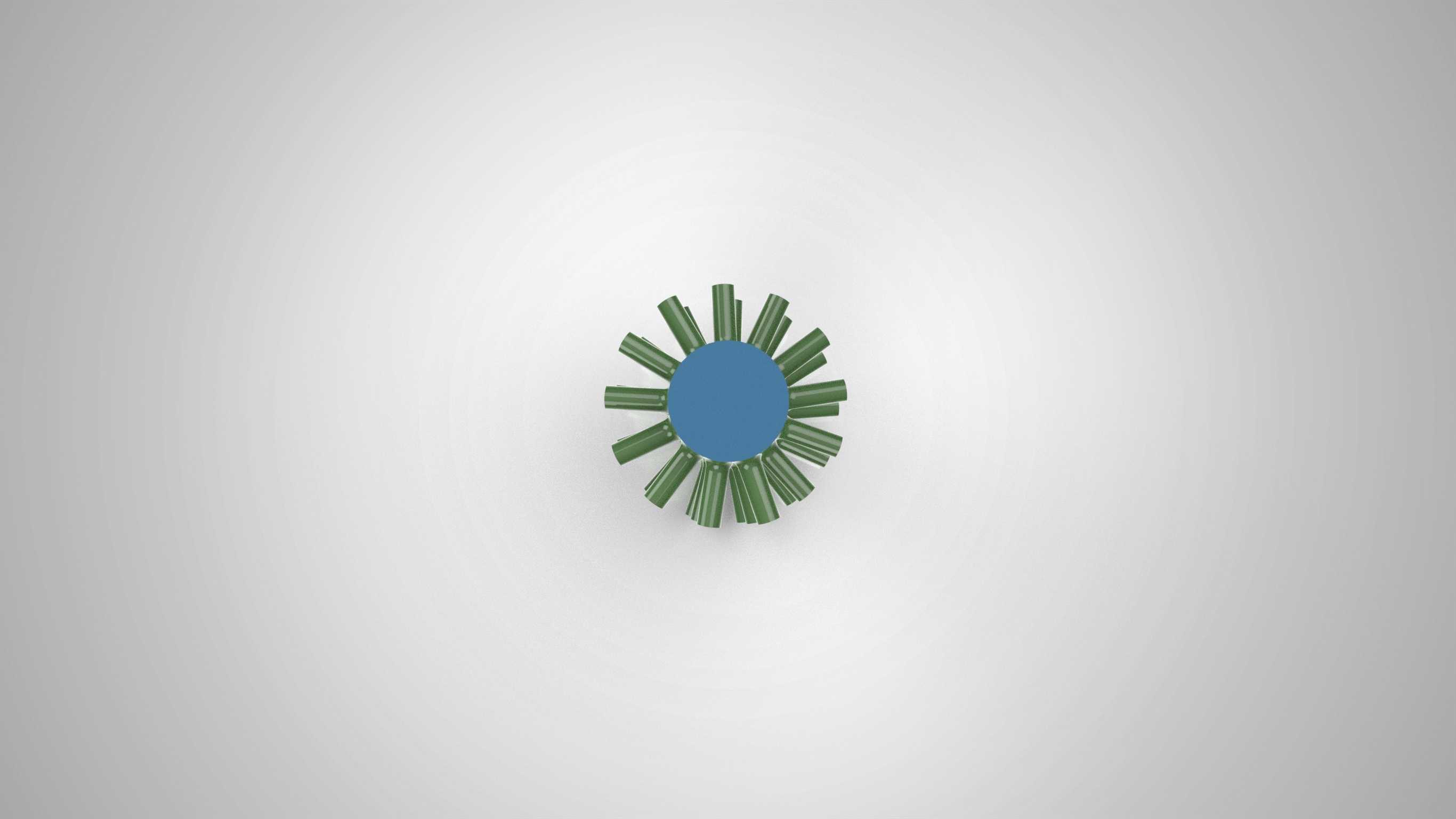

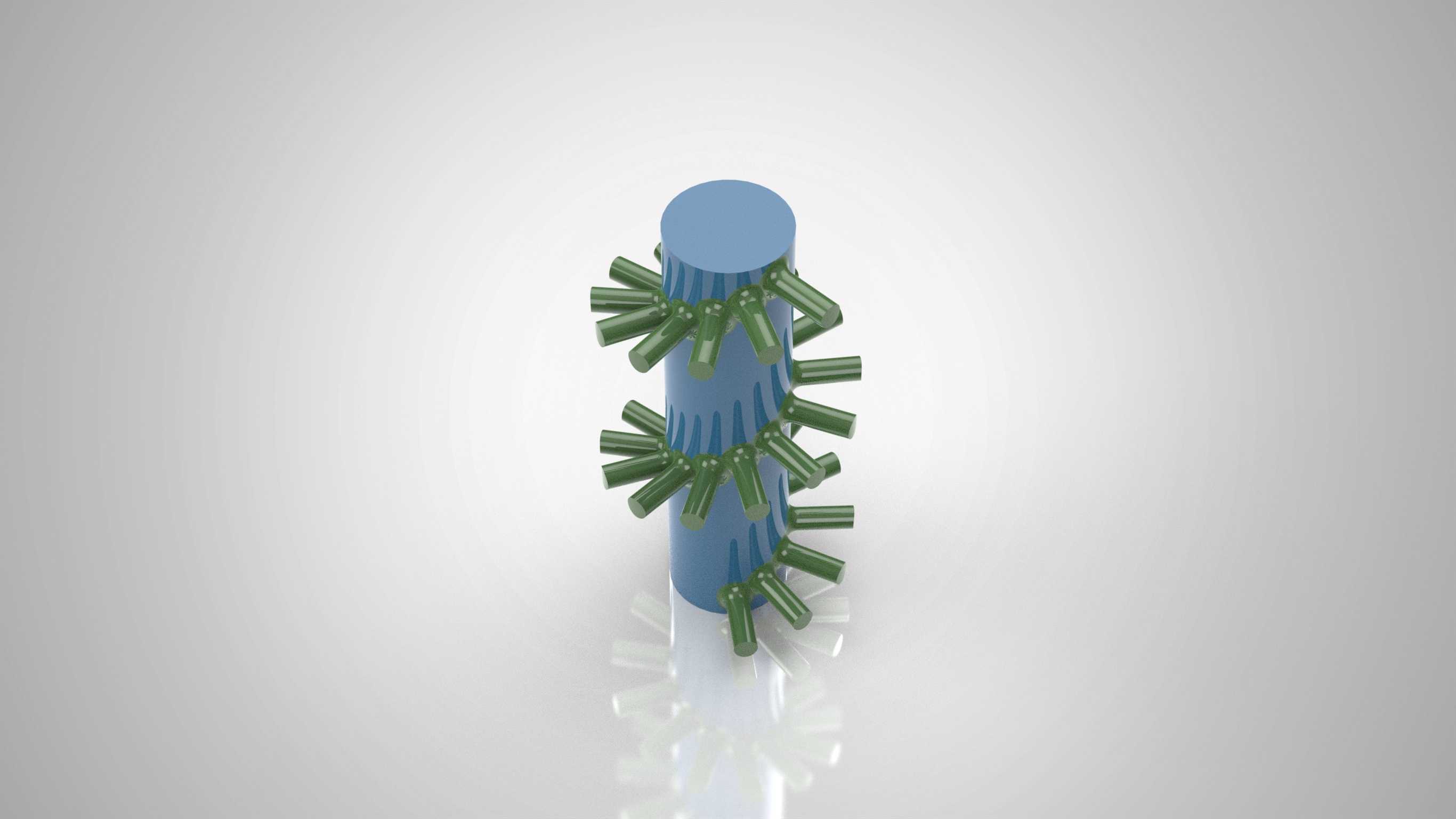

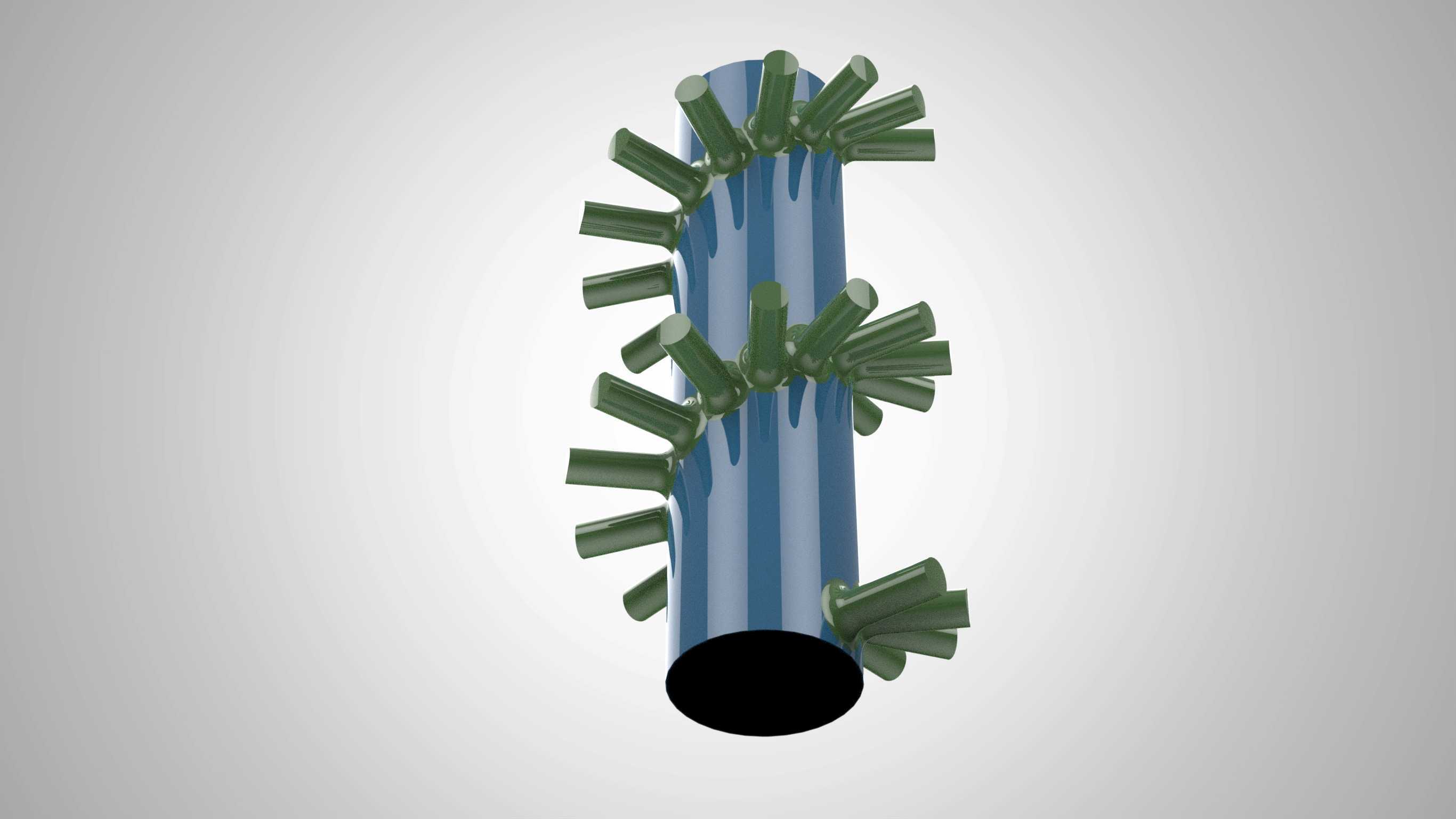

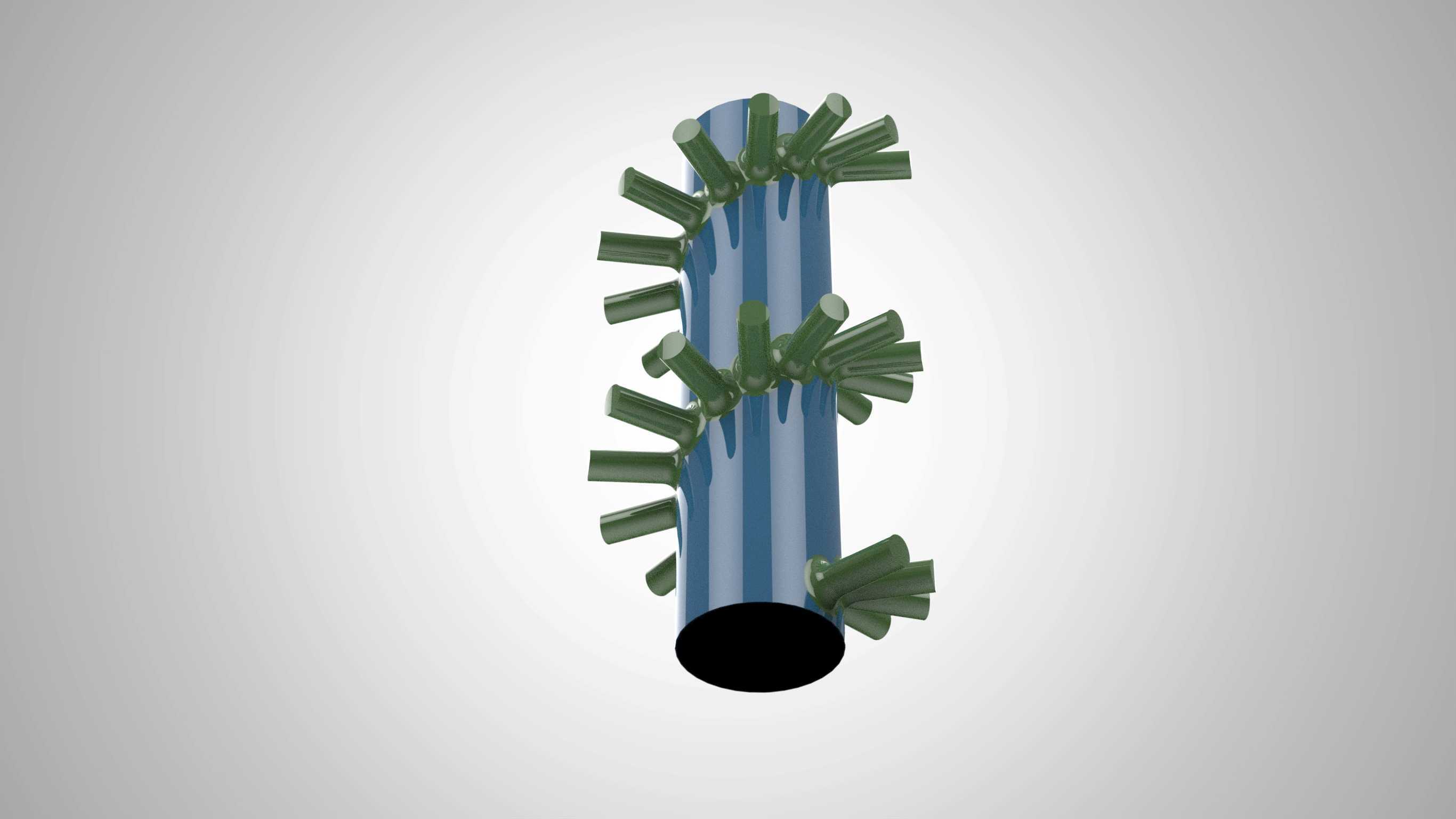

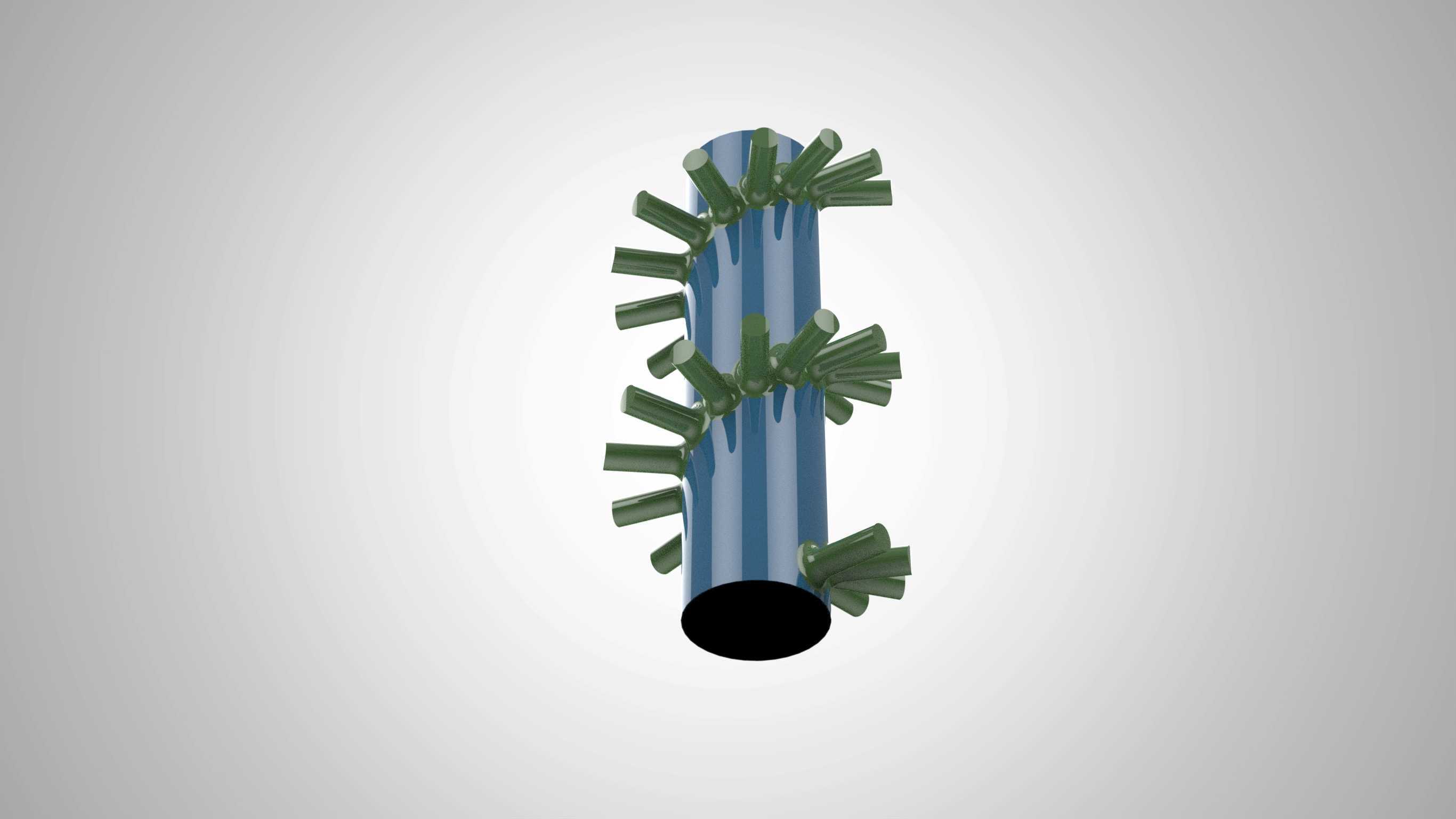

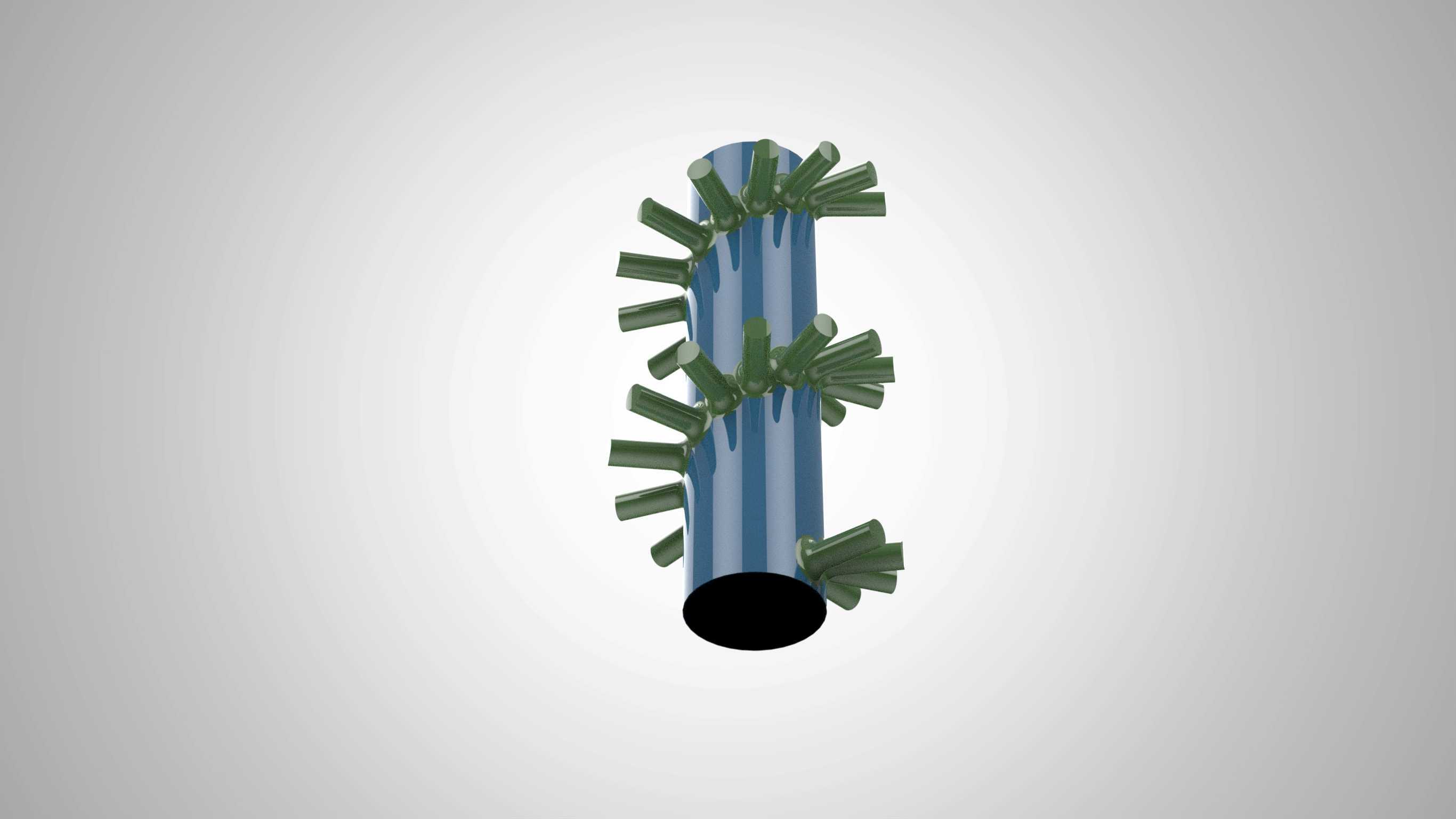

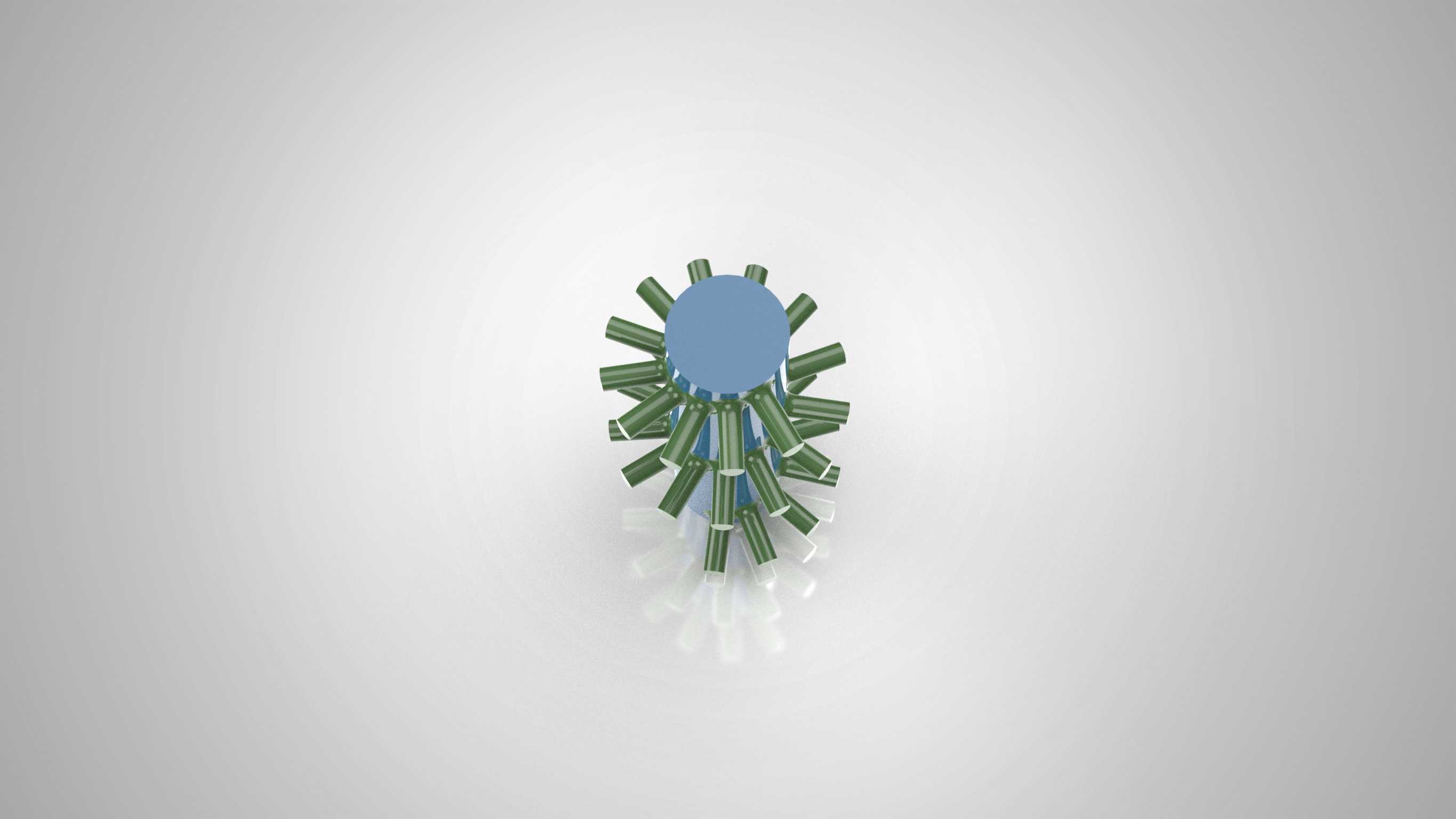

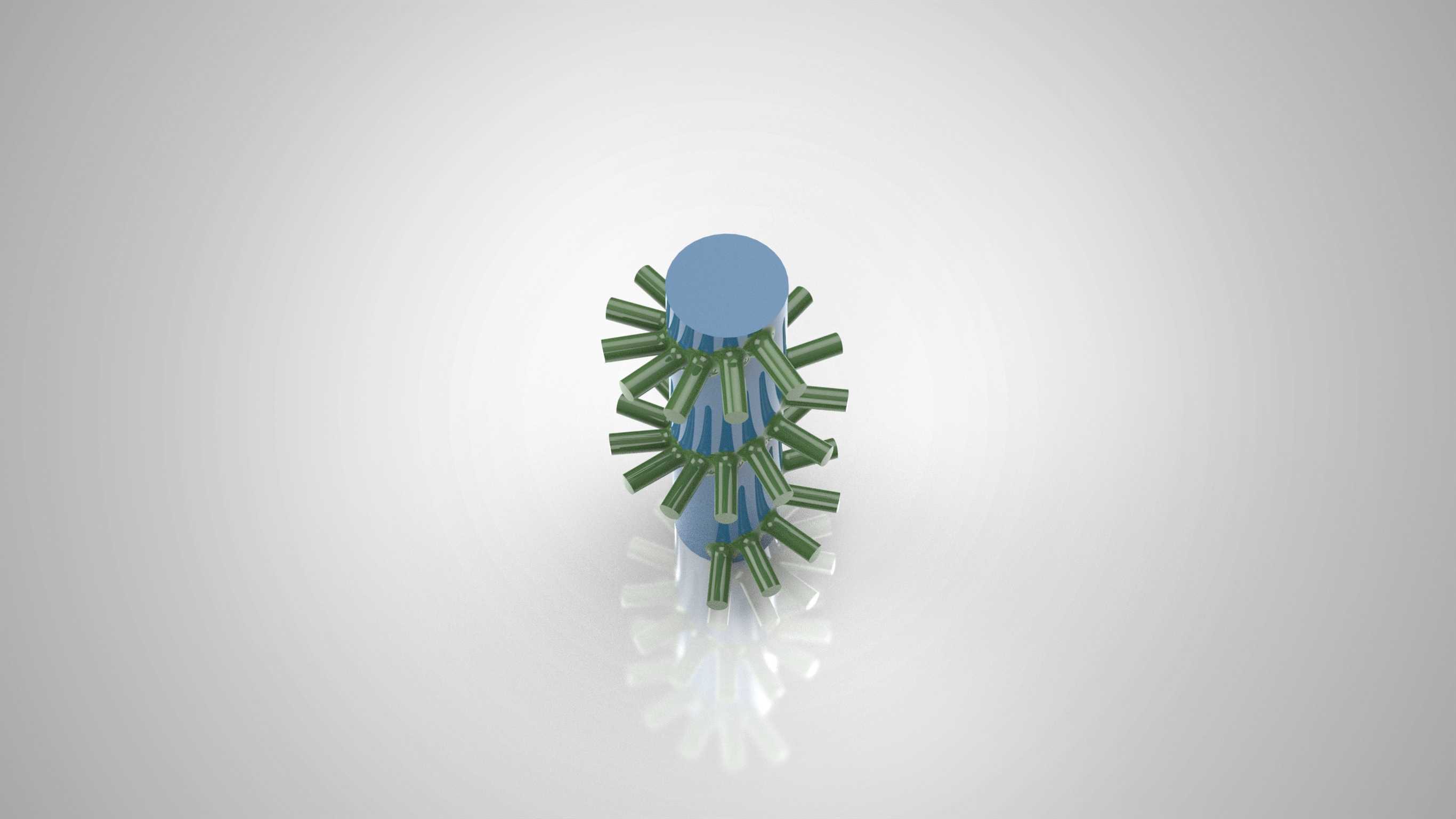

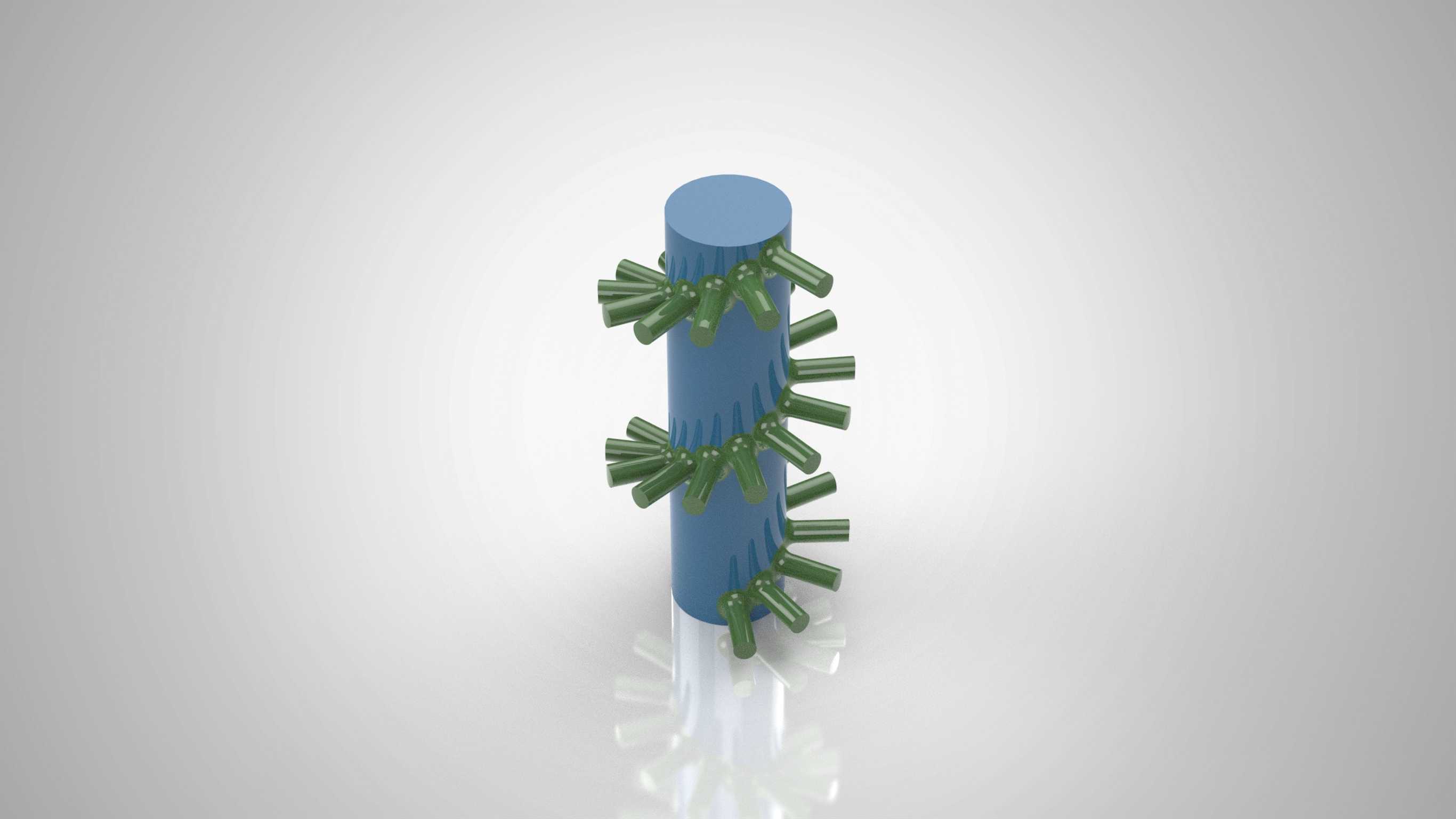

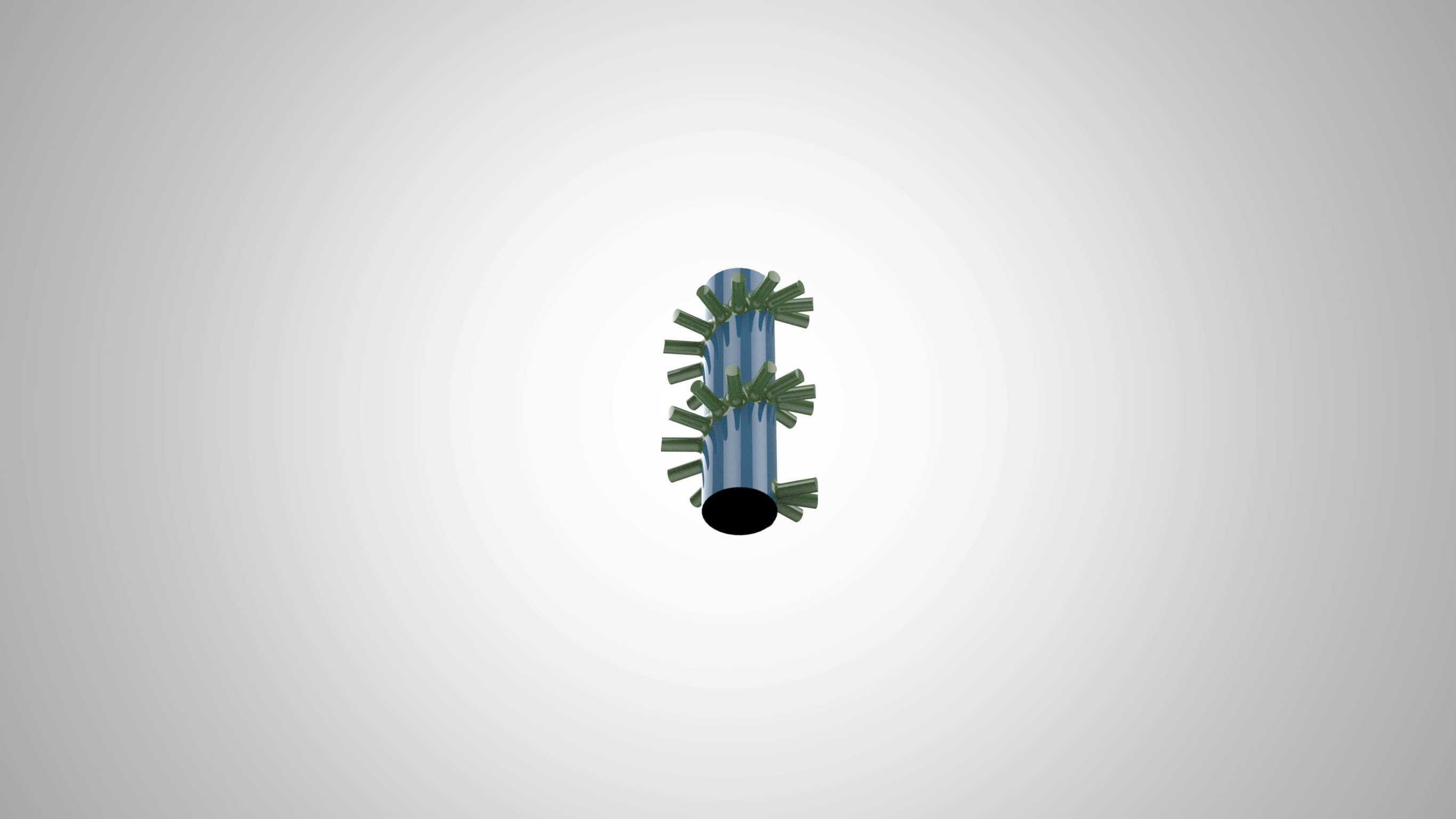

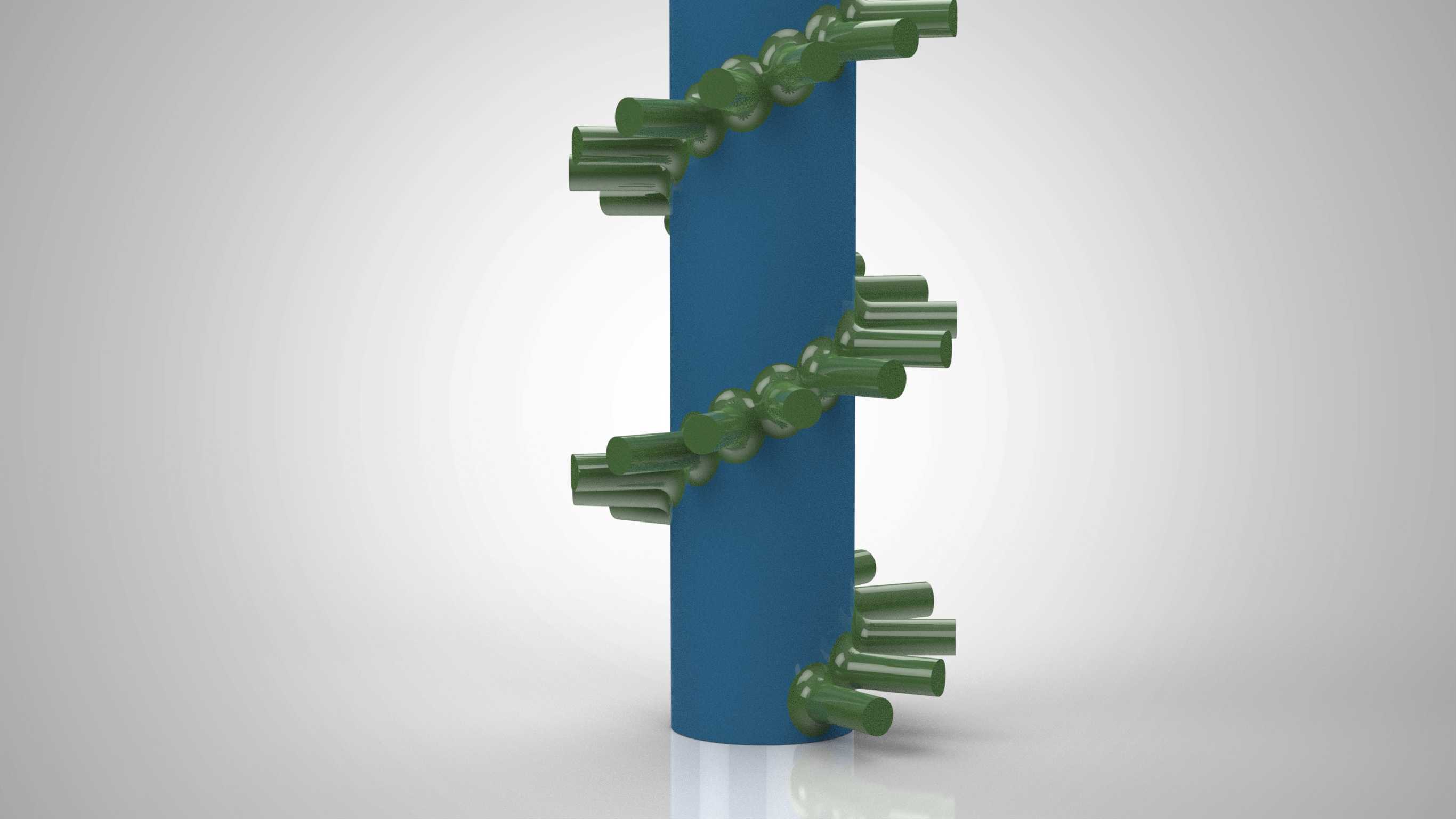

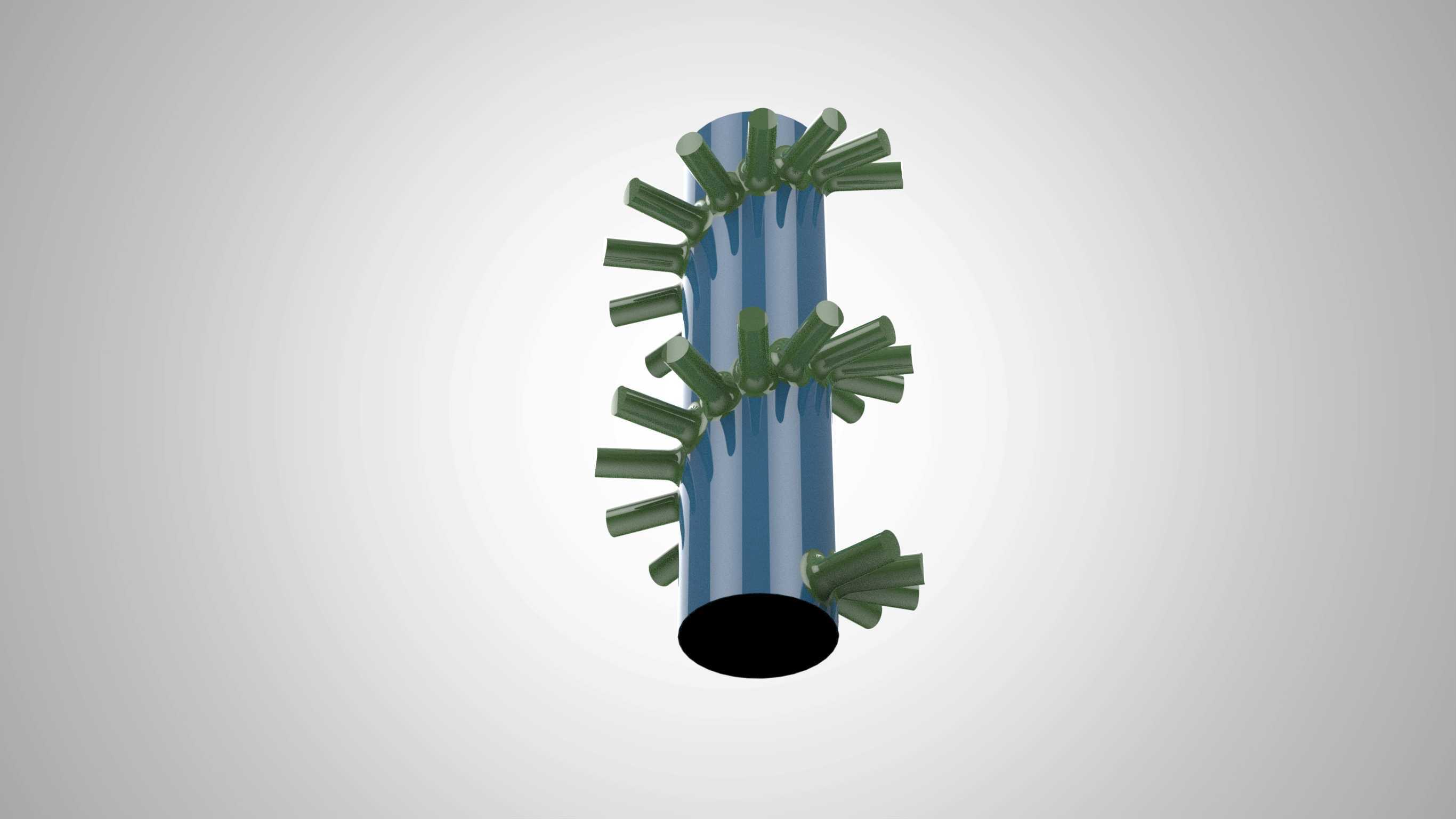

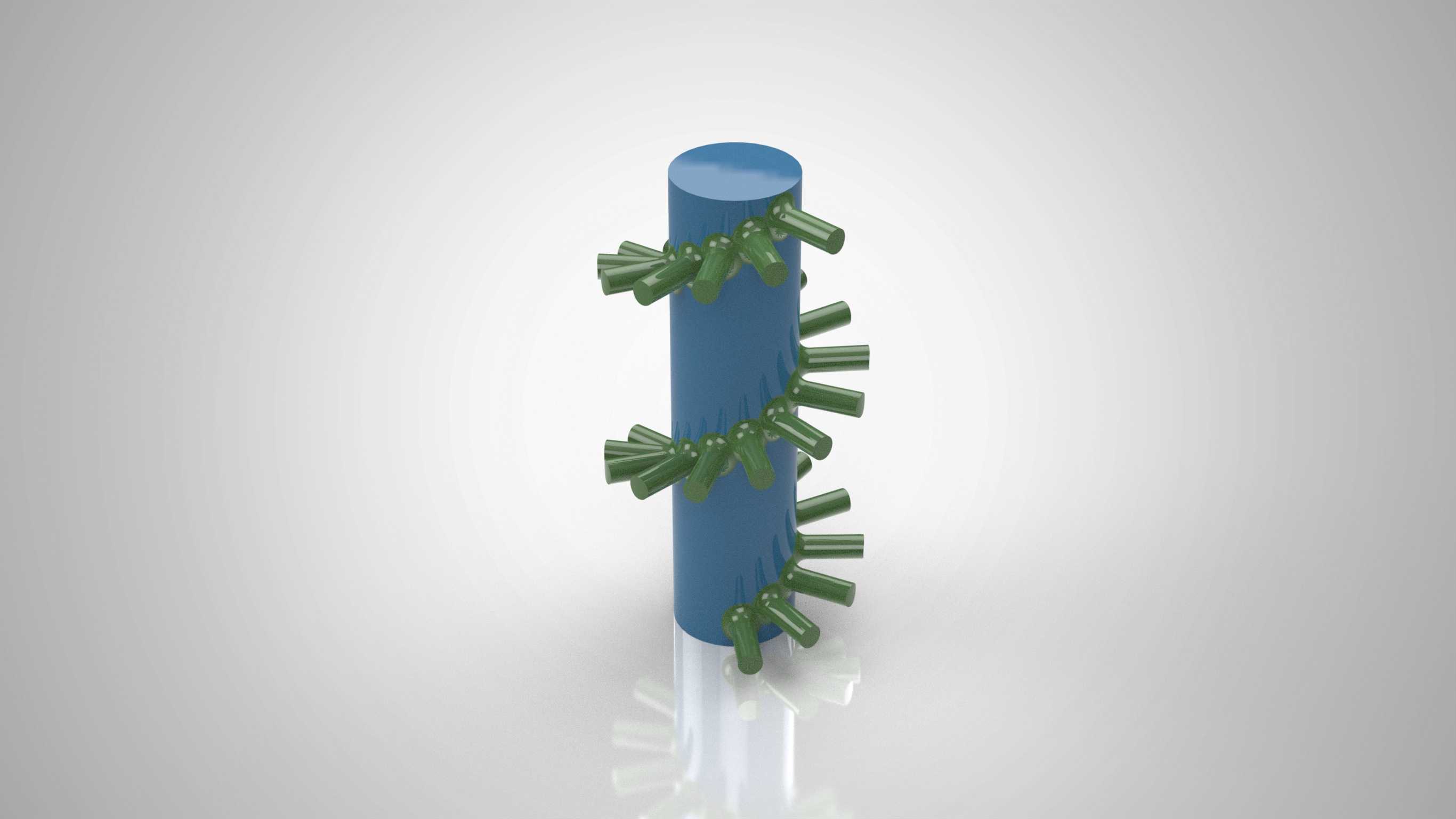

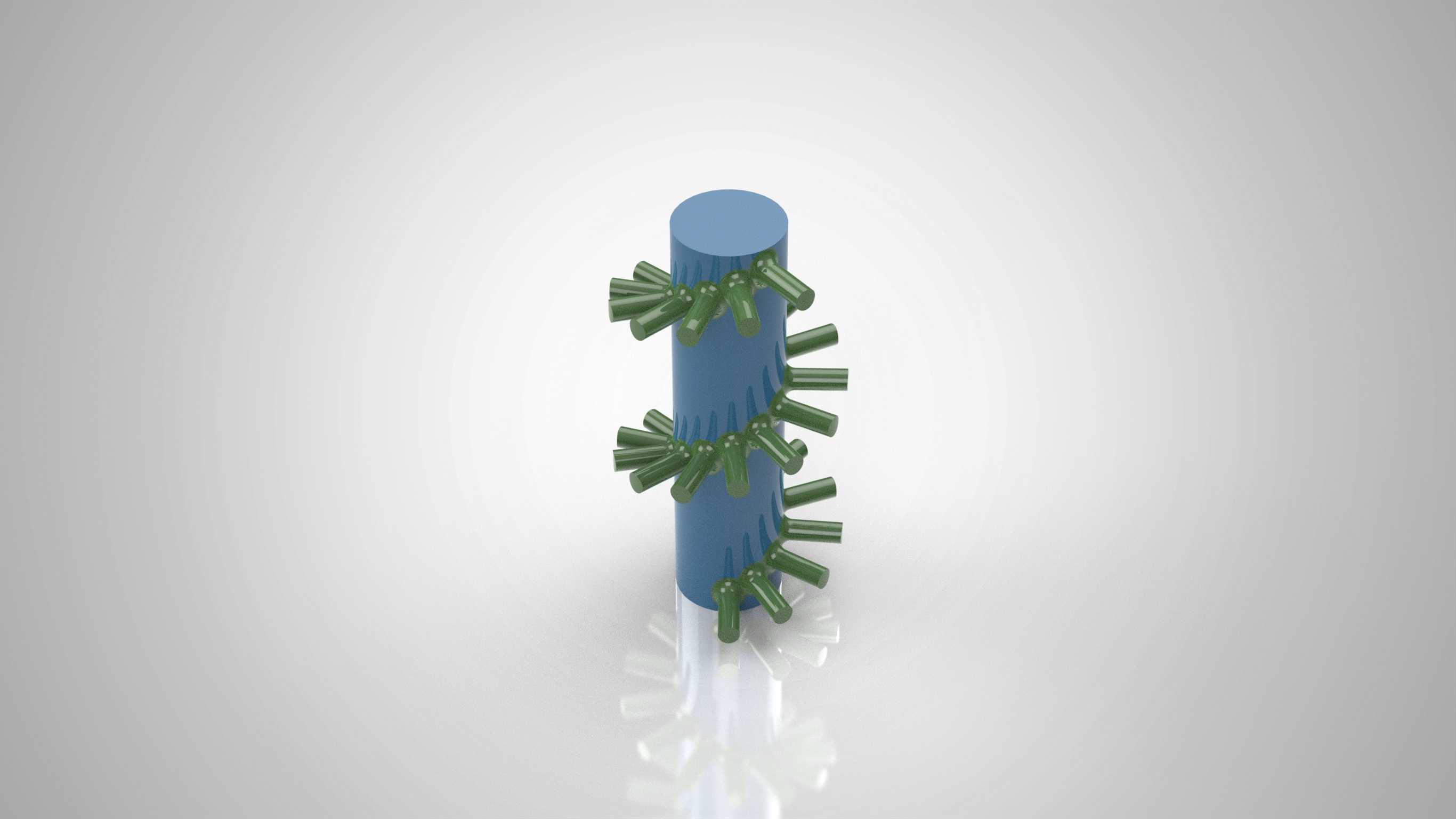

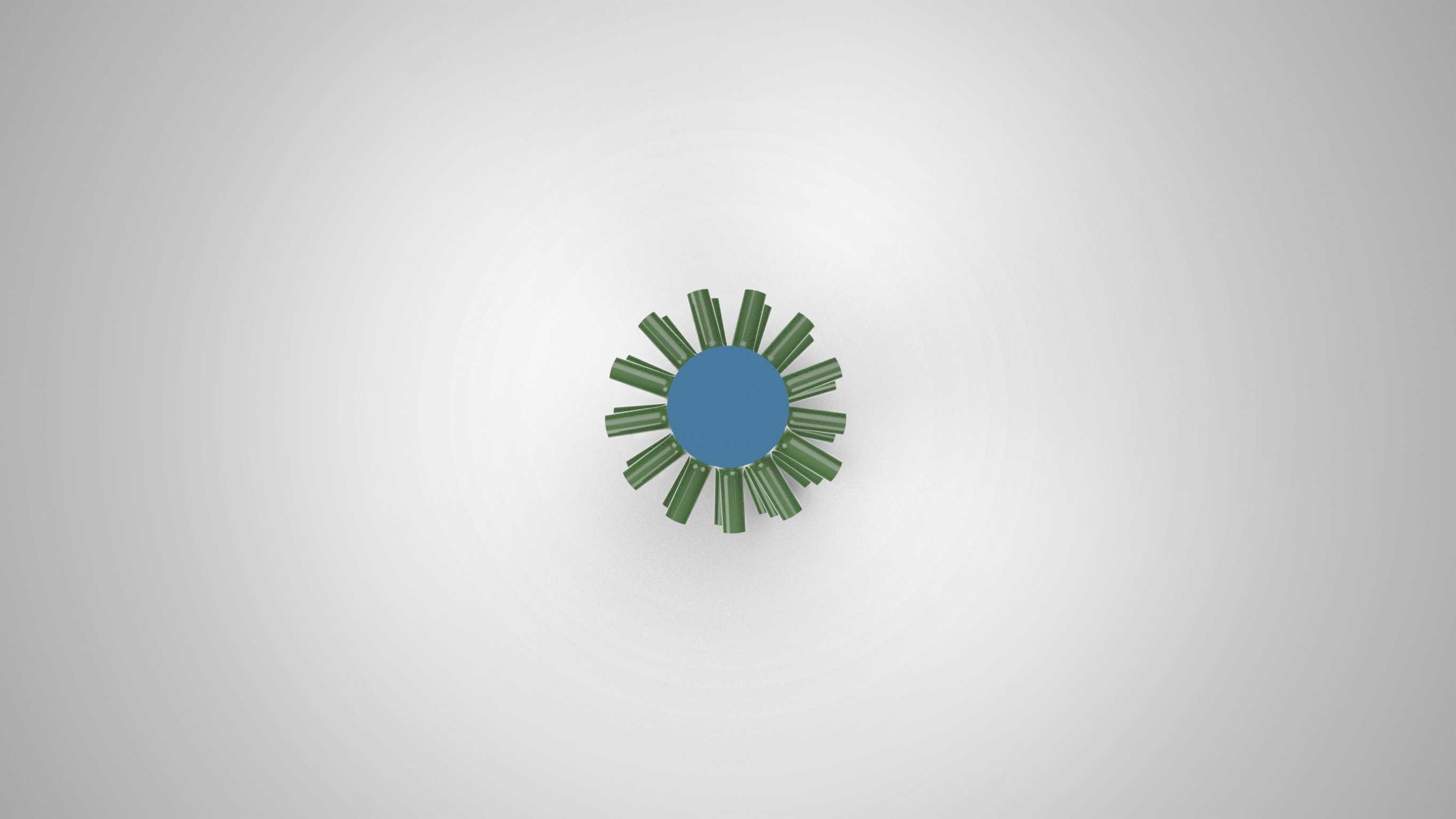

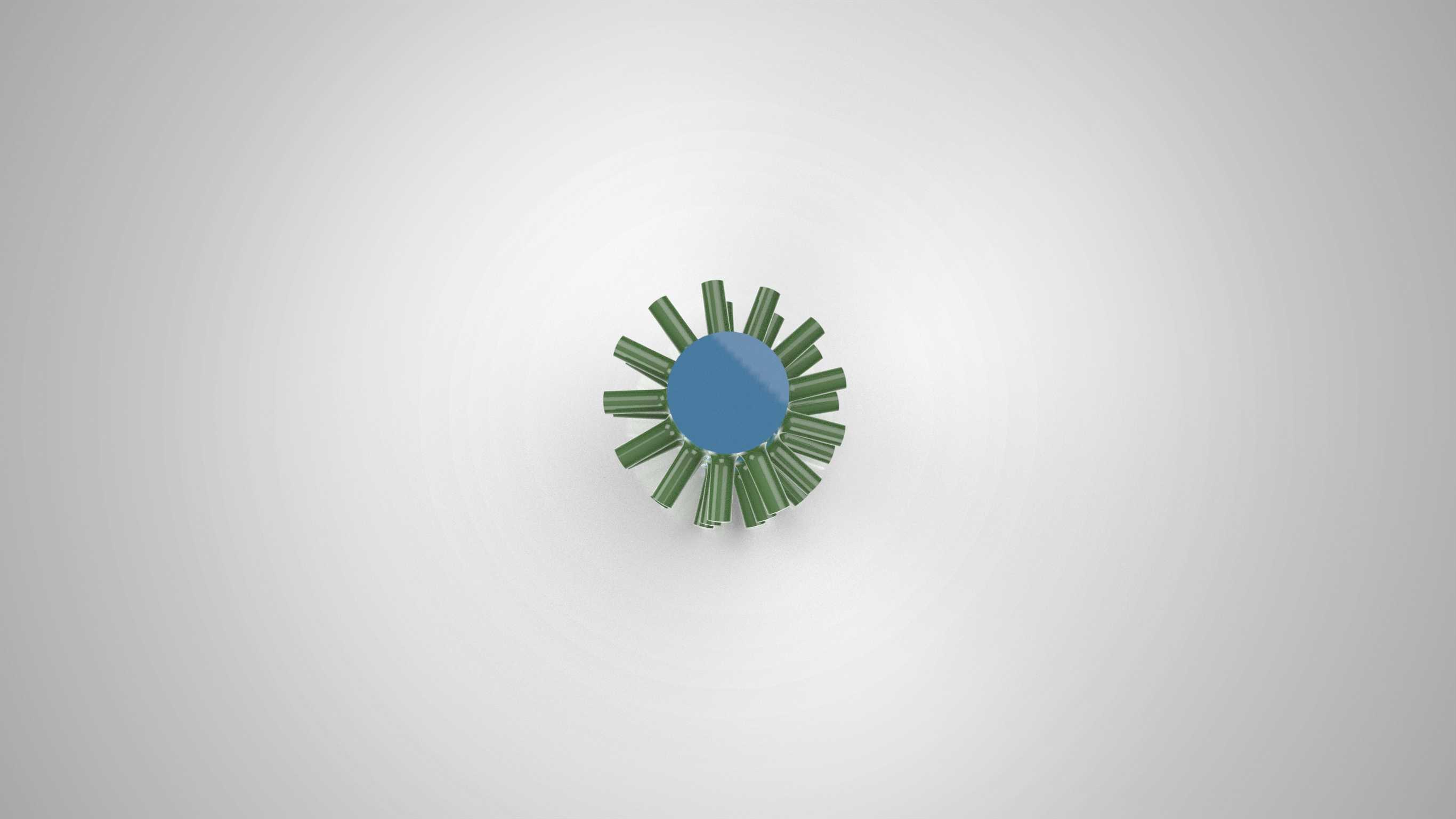

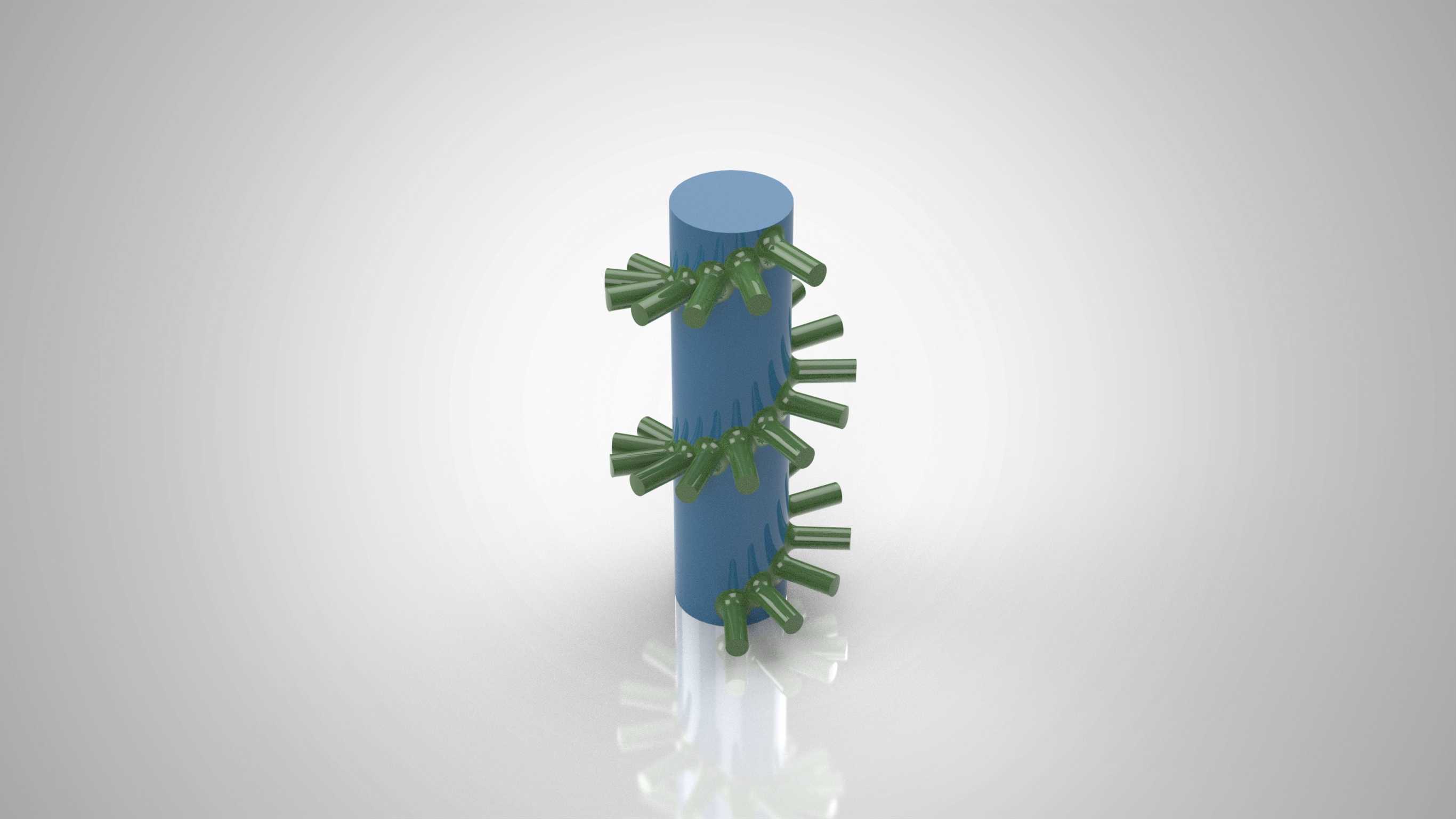

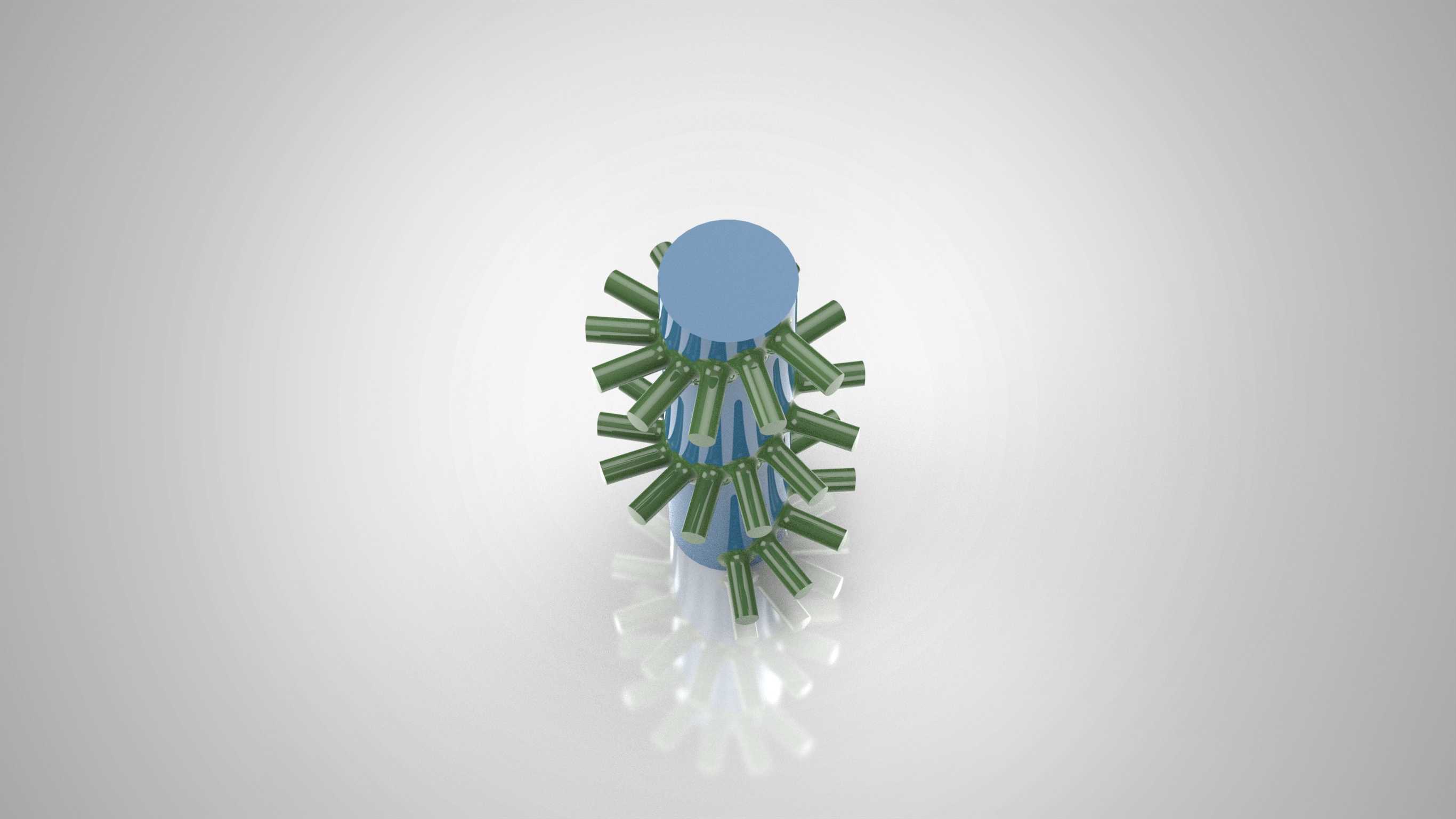

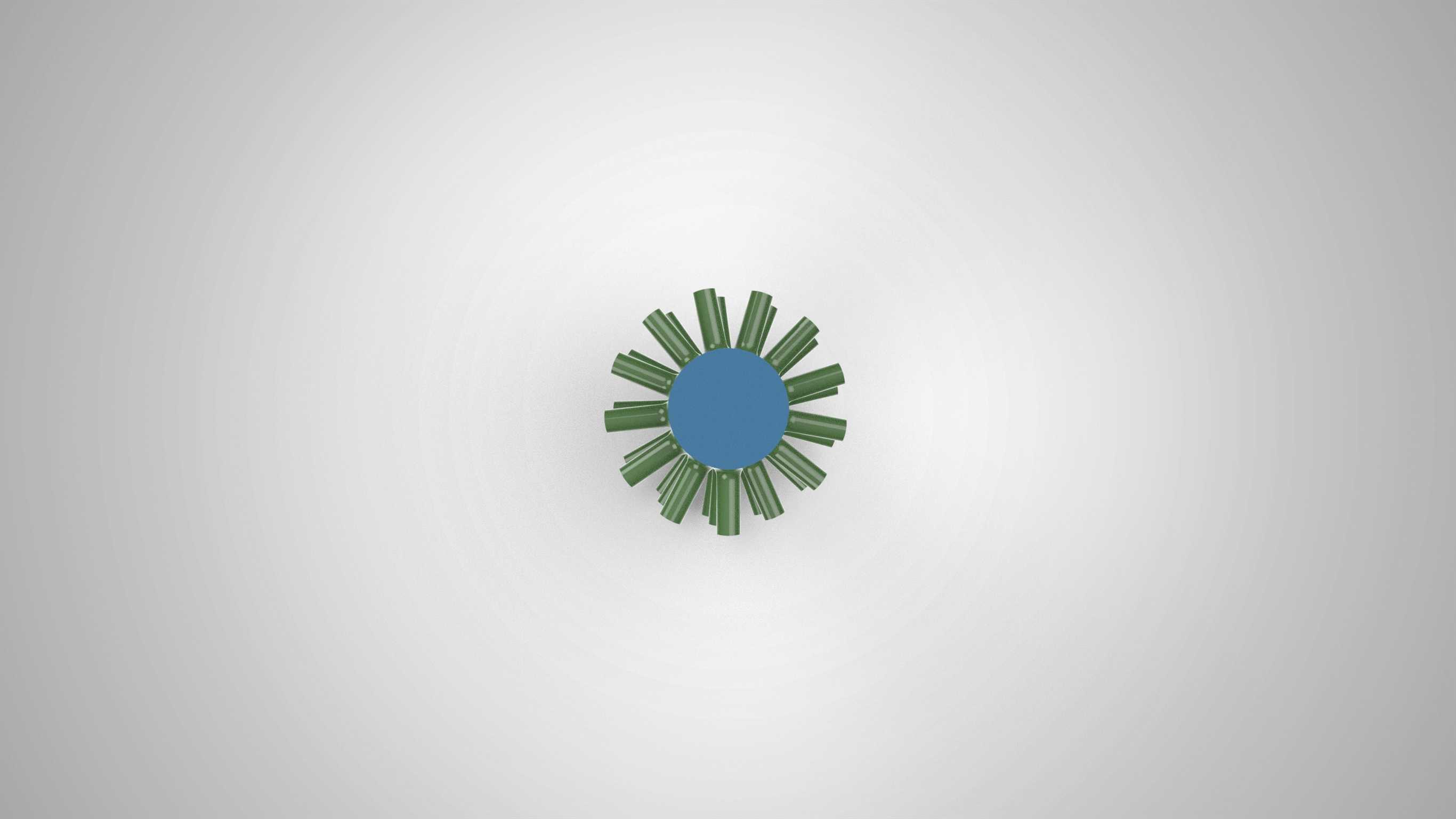

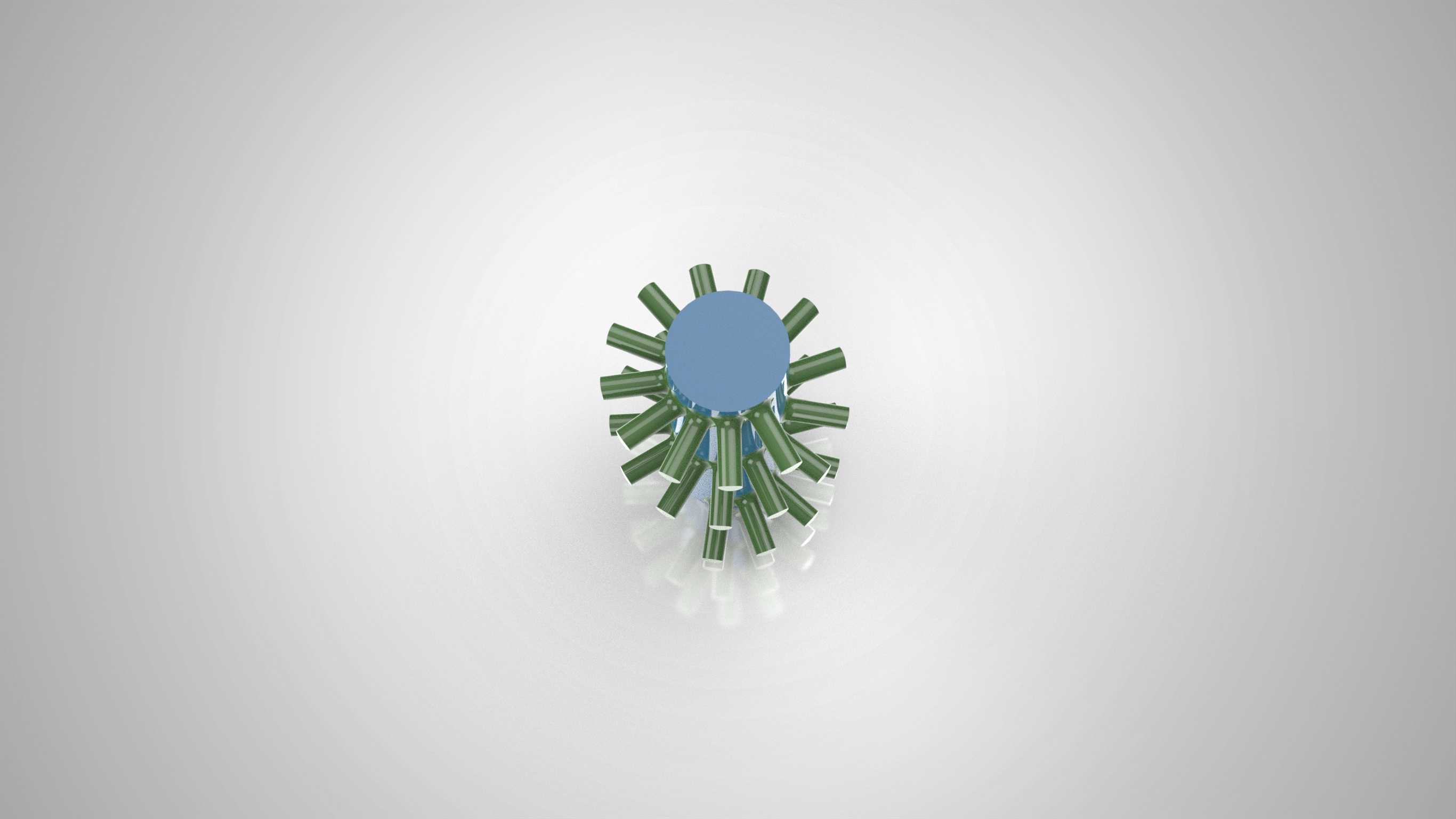

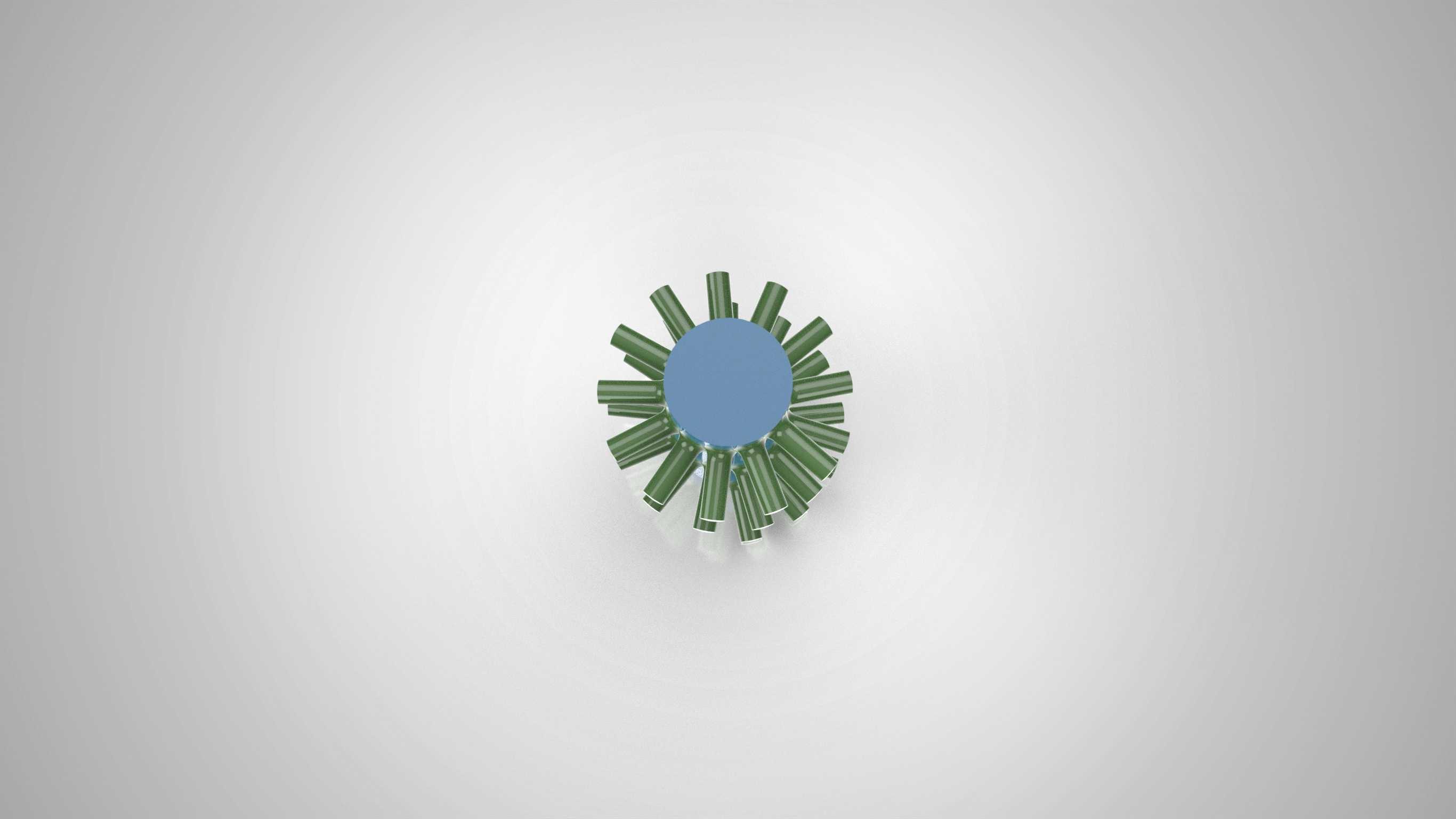

　　该螺旋阶梯管状构件主要应用于电力变压器的绕组散热辅助结构场景，在油浸式配电变压器的内部油路导流、干式变压器的空气流道梳理环节都能发挥作用，区别于传统直肋式散热结构，这种螺旋排布的阶梯状凸起可以在流体经过构件表面时形成持续的紊流效果，避免层流边界层过厚导致的热交换效率下降问题。从结构设计逻辑来看，主体采用等径圆柱管作为基底，所有外伸的阶梯状肋片沿管体轴向呈双螺旋线排布，相邻两圈肋片的周向夹角保持固定值，确保流体经过每一段肋片时都能产生均匀的扰流，不会出现局部流道死区。

　　肋片本身采用阶梯变截面设计，靠近管体根部的截面尺寸更大，向外延伸时逐步收窄，这种设计一方面可以降低肋片根部的热阻，让管体内部传导的热量更快传递到肋片表面，另一方面也能减少肋片外端的材料用量，在同等散热面积下控制整体构件重量。在安装边界设计上，构件两端预留了标准的对接止口，可直接与变压器内部的上下导油管路或风道支撑座配合，不需要额外设计转接法兰，止口处的公差配合按照IT7级精度控制，既保证安装时的同轴度要求，也避免配合间隙过大导致的流体旁通问题。

　　从实际使用工况来看，该构件可以适配自然对流与强制对流两种散热模式，在自然对流场景下，螺旋排布的肋片可以引导热流体沿螺旋轨迹上升，延长流体与构件表面的接触路径，提升单位面积的热交换量；在强制对流场景下，肋片的阶梯边缘可以切割流体，破坏连续的流层，让冷热流体在肋片间隙内充分混合，避免局部热点出现。设计过程中针对肋片的排布密度做了多轮校核，肋片之间的最小间隙控制在不发生流体淤堵的范围内，同时兼顾长期运行过程中的积尘、积油垢清理需求，间隙尺寸不会过小导致运维时无法触及肋片根部。

　　管体本身的壁厚按照变压器内部的工作压力做了冗余设计，可承受油路系统的常规压力波动，不会出现长期运行后的管壁变形问题，肋片与管体的连接采用一体化结构设计，不存在焊接或拼接缝隙，避免长期热胀冷缩导致的连接部位开裂、接触热阻上升问题。从外形尺寸来看，构件整体长径比控制在合理区间，既可以适配小容量配电变压器的内部安装空间，也可以通过多段拼接的方式应用在大容量电力变压器的散热回路中，拼接时相邻两段的螺旋肋片可以自然对齐，不会出现流道错位的问题。在结构强度校核环节，针对构件承受的流体冲击、自身重力以及热胀冷缩产生的内应力做了仿真验证，肋片根部的应力集中系数控制在许用范围内，即使在变压器短路冲击产生的振动工况下，也不会出现肋片断裂或变形的问题。该结构相比传统的直肋散热管，在同等占用空间下可以提升约两成的热交换效率，同时不需要额外增加导流板等辅助构件，能够简化变压器内部的散热系统结构，减少装配环节的零件数量，降低整体生产与装配成本。在实际选型应用中，设计人员可以根据变压器的容量、散热需求调整管体直径、肋片长度以及螺旋升角，不需要重新做整体结构的颠覆性调整，具备较好的参数化适配能力，能够覆盖不同电压等级、不同容量等级变压器的散热回路改造与全新设计需求。
