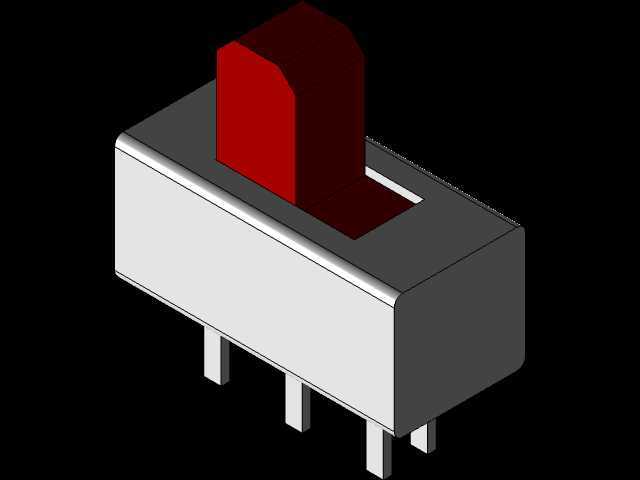

MIDI信号分配器拨键式结构件

　　这款拨键式结构件主要应用在小型MIDI信号处理设备的信号通路切换场景，常见于桌面式MIDI信号分配器、小型MIDI效果器、DIY电子音乐外设这类产品中，承担手动切换信号通断、选择信号输出通路的核心功能，是这类小型电子设备里用户直接操作的交互部件。从实际使用场景来看，这类部件需要适配桌面级小型电子设备的紧凑安装空间，同时要满足日常频繁拨按的操作可靠性，还要兼顾PCB直插焊接的装配便利性，因此在结构设计上做了多维度的适配考量。

　　设计过程中首先围绕PCB直插安装的边界做了引脚布局规划，四个直插引脚采用等间距排布，引脚伸出主体底部的长度严格控制，既能够满足常规1.6mm厚度PCB板的透焊要求，预留足够的焊锡浸润长度，又不会因为引脚过长导致焊接后背面突出过多，占用设备底壳的内部空间。主体外壳采用长方体基座搭配凸起拨柄的结构，基座的长宽尺寸适配小型MIDI设备的面板开孔预留位，安装时基座主体嵌入面板开孔内，仅拨柄部分突出面板表面，既能够避免日常使用中误触磕碰导致拨柄移位，又能让拨柄的突出高度刚好适配手指指尖的拨按操作力度，不需要刻意施力就能完成档位切换。

　　拨柄部分做了顶部圆弧过渡处理，没有尖锐棱角，手指接触拨按的时候不会产生硌手的触感，同时拨柄与基座的滑槽配合间隙控制在合理范围，既不会因为间隙过小导致拨按卡涩，也不会因为间隙过大出现档位晃动、定位不准的问题。基座外壳的壁厚做了均匀化处理，所有转角位置都做了微小的工艺圆角，既能够满足注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、填充不足问题，也能提升外壳的结构强度，在日常拨按受力的时候不会出现壳体开裂的情况。

　　从尺寸精度控制来看，所有配合面的尺寸公差都按照电子接插件的常规精度要求设定，引脚的位置度公差严格控制，确保插件的时候能够顺利对准PCB上的预钻孔位，不会出现引脚偏斜无法插入的问题。拨柄的滑动行程做了明确的限位设计，两个切换档位都有明确的到位触感，用户操作的时候能够清晰感知档位是否切换到位，避免出现虚位导致的信号接触不良问题。滑槽内部预留了接触弹片的安装空间，弹片的安装位做了定位卡槽设计，装配的时候不需要额外调整位置，直接卡入即可完成定位，能够提升批量装配的效率。

　　在实际选型适配的时候，这款结构件可以直接匹配常规单排直插的安装孔位，不需要额外在PCB上设计特殊的固定结构，依靠引脚焊接的强度就能够满足日常使用的固定要求，对于DIY类的MIDI设备制作来说，不需要复杂的装配工装，手工焊接就能够完成安装。外壳的外形尺寸可以根据不同设备的面板厚度做适配调整，拨柄的突出高度也可以根据面板的设计风格做微调，既可以适配薄型的便携式MIDI设备，也可以安装在桌面式的固定设备面板上。

　　从功能特性来看，这款结构件的接触弹片采用弹性铜材作为基底，表面做镀锡处理，既能够保证信号传输的稳定性，降低MIDI数字信号传输过程中的接触电阻，避免出现信号丢包、误触发的问题，也能够提升部件的抗氧化能力，延长长期使用的寿命。拨柄的操作力度控制在适合手动操作的区间，既不会因为力度过轻导致轻微震动就出现档位移位，也不会因为力度过重导致操作手感生涩。基座底部与PCB表面接触的位置做了微小的凸点设计，焊接的时候能够让壳体与PCB表面预留微小的缝隙，避免焊锡溢入壳体内部影响滑动结构，同时也能够让助焊剂的挥发气体顺利排出，减少焊接残留对内部结构的影响。
