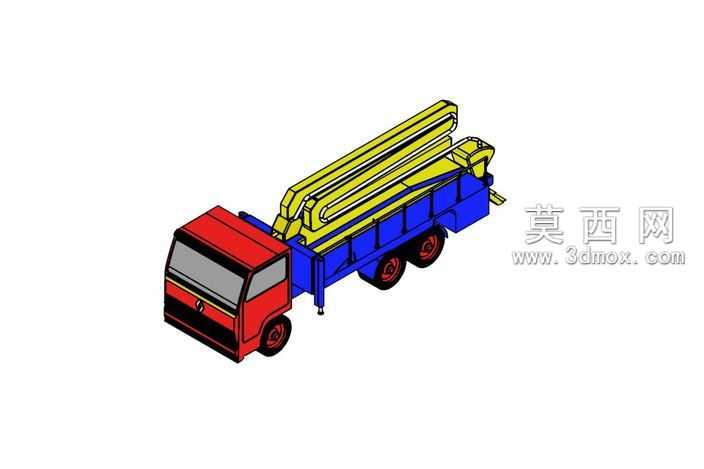

臂架式混凝土泵车三维结构设计模型

本模型为臂架式混凝土泵车的三维数字化设计成果，建模过程严格遵循工程车辆实际设计规范，从整体布局到局部细节均按照真实泵车的结构比例完成搭建。建模阶段首先完成底盘承载结构的搭建，还原了多轴载重底盘的车架布局、车轮轮组的排布逻辑、驾驶室的轮廓造型，明确了底盘作为整车承载基础的结构分界，为上部作业装置的装配预留了精准的安装定位基准。上部作业装置的建模以折叠臂架系统为核心，逐段还原了多节臂架的铰接结构、臂架间的液压支撑部件连接关系，清晰呈现臂架折叠收纳时的紧凑排布形态，以及展开作业时的伸展逻辑，每段臂架的截面造型、连接耳板的位置都做了对应还原，确保结构装配关系符合实际机械运动逻辑。泵送系统的建模覆盖了料斗结构、输送管路沿臂架的排布走向，还原了管路随臂架姿态调整的固定方式，同时对支腿结构做了完整呈现，包括支腿的伸缩收纳形态、展开后的支撑布局，匹配泵车作业时的稳定支撑需求。材质与渲染表现上，对驾驶室采用工程车辆常用的红黑配色漆面材质，还原车头挡风玻璃的透明质感与车灯、标识的细节；底盘车架与支腿采用蓝色金属漆面材质，表现金属构件的厚重质感；臂架结构采用醒目的黄色工程漆面材质，区分不同功能模块的视觉表现，轮胎采用黑色橡胶材质还原橡胶的哑光质感，液压杆件采用金属镀铬材质表现金属光泽，整体渲染效果清晰区分各功能部件，直观呈现整车的结构组成。设计过程中重点梳理了各部件的装配层级，明确了固定部件与活动部件的连接边界，还原了臂架折叠、支腿收放的运动空间预留，确保模型能够直观展示泵车从行驶状态到作业状态的结构转换逻辑，可用于工程车辆结构认知、泵送设备原理演示等场景，帮助理解混凝土泵车的整体构造与各系统的协同工作关系。
