ST2G型热排气防护装置结构设计

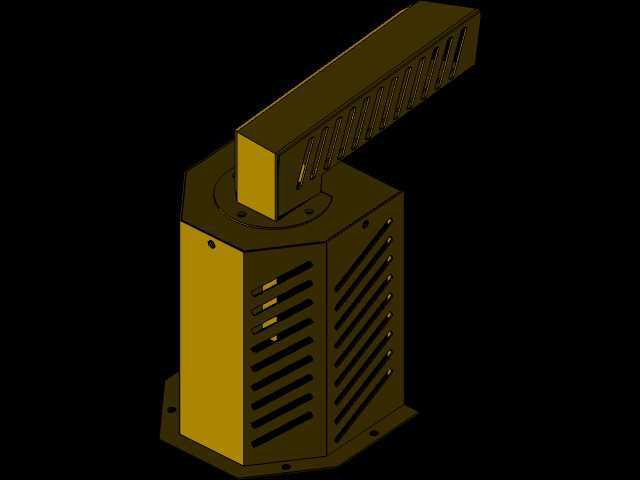

　　该防护装置主要配套小型电源类设备的排气端使用，核心作用是引导设备运行过程中产生的热气流定向排出，同时避免外界杂物、飞溅液体直接进入设备内部的发热区域，在小型工频电源、配套控制变压器的设备排气防护场景中适配性较强。从结构设计逻辑来看，装置整体采用分体式组合结构，下部为六边形立式安装基座，基座底部预留带安装孔的固定法兰边，可直接通过螺栓固定在设备壳体的排气口对应位置，安装时无需对原有设备壳体做大面积改动，仅需匹配对应螺栓孔位即可完成固定，安装边界适配边长120mm至150mm的方形排气开口，基座整体高度控制在180mm以内，不会额外占用过多设备外部安装空间。

　　基座侧面采用斜向长条形通风槽设计，通风槽的开槽角度经过倾斜处理，既可以保证热气流的流通截面积满足散热需求，避免排气阻力过大导致设备内部积热，又能阻挡直径大于5mm的固体异物直接落入设备内部，同时倾斜的槽道可以引导少量溅落的液体顺着槽道外壁流下，不会顺着通风槽渗入设备内部。上部伸出的长条形排气导向段采用矩形截面设计，导向段与下部基座采用插接式定位结构，结合面处预留定位止口，装配时可快速对齐，导向段表面同样开设等间距的长条形通风孔，进一步分散排出的热气流，避免热气流集中直吹对周边相邻元器件造成热影响，导向段伸出长度可根据实际设备周边的布线、相邻部件位置做适配调整，该模型中导向段伸出长度为140mm，导向段端部做封闭处理，避免大尺寸杂物从端部直接进入排气通道。

　　从建模细节来看，整个装置的钣金件折弯半径统一取1.2mm，适配常规1.5mm厚冷轧钢板的折弯加工工艺，所有通风槽的边缘均预留0.5mm的工艺倒角，避免加工后出现锐边割伤装配人员的问题，基座与导向段的连接位置预留3个M4的螺纹安装孔，装配时通过侧面紧定螺钉即可完成两者的固定，无需额外设计复杂的卡扣结构，降低加工与装配的复杂度。在实际选型适配时，需要注意核对设备的排气流量参数，该结构的通风总截面积约为0.006平方米，可适配持续排气流量不超过0.2立方米每分钟的小型电源设备，若设备发热功率更大，可对应调整通风槽的开槽密度或者整体尺寸，保证排气阻力在合理范围内。

　　安装时需要注意基座与设备壳体之间预留1mm厚的密封垫片安装位，避免结合面处存在缝隙导致灰尘、水汽渗入，垫片可采用耐温120摄氏度的硅橡胶材质，适配设备长期运行时排气口的温度工况。整个结构没有复杂的曲面特征，所有特征均为常规钣金加工可实现的结构，无需开模即可通过激光切割、折弯、焊接工序完成加工，加工成本较低，适合小批量配套生产使用，在建模过程中所有特征均保持全参数化关联，调整安装尺寸、通风槽参数时可直接修改对应参数完成模型更新，无需重新绘制整体结构，能够大幅提升同系列不同规格防护装置的设计效率。
