GL12型多孔立式面包板结构设计

项目分类:变压器/电感器 发布时间:2024-12-26 ID:868712
  • GL12型多孔立式面包板结构设计
  • GL12型多孔立式面包板结构设计

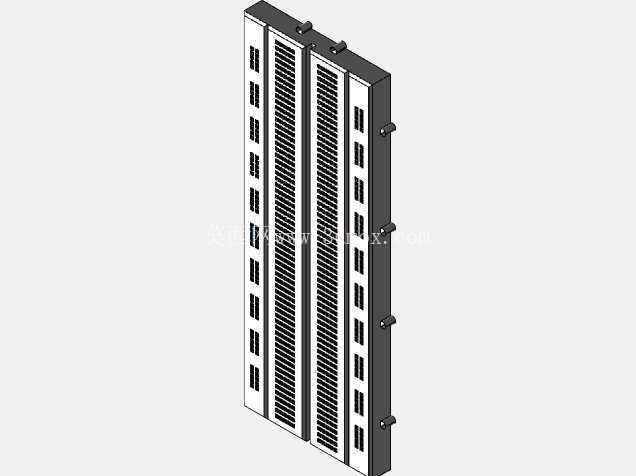

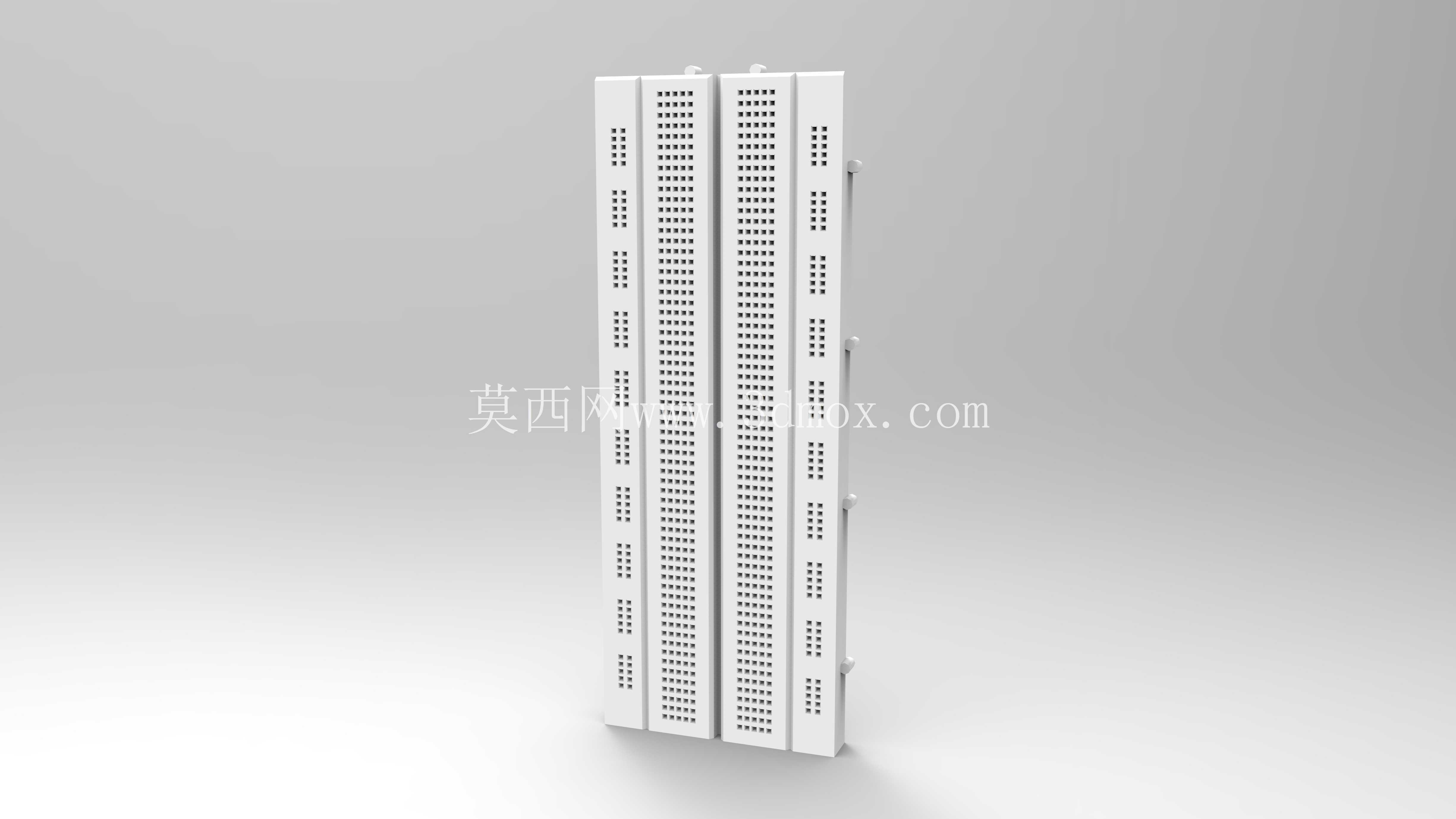

  日常电子电路原型验证环节里,面包板是无需焊接就能快速搭建临时电路的核心载体,这款GL12型立式多孔面包板,针对多模块并行实验、高密度电路排布的场景做了结构优化,区别于常规平铺式的小型面包板,它采用竖向长条的立式结构,能够在有限的桌面实验空间内排布更多的电路节点,适配多组信号通路同时搭建的需求,比如做电源类电路调试时,可以将输入整流、滤波、稳压、输出采样的不同模块沿竖向分区排布,避免不同功能区的导线交叉干扰,提升实验电路的整洁度与排查效率。

  从结构设计逻辑来看,这款面包板采用多段拼接式的面板主体,每一段面板上都规则排布了标准间距的插孔,孔位完全兼容常规直插电子元件的引脚尺寸,包括常用的0.25mm²单芯导线、直插电阻电容引脚、DIP封装芯片引脚都能直接插入实现可靠导通接触,面板上的孔组按照标准面包板的内部导通规则排布,横向同组孔内部金属弹片连通,竖向不同列孔独立绝缘,使用者可以按照电路原理图的走线逻辑灵活插装元件,不需要额外焊接就能快速完成电路的搭建与修改,非常适合电路方案验证、学生电子实验、产品原型快速迭代这类需要频繁调整电路连接的场景。

  外形尺寸方面,这款立式面包板采用窄长型的竖向轮廓,整体厚度控制在常规面包板的标准厚度范围内,侧边预留了拼接卡扣结构,多块同型号面包板可以通过侧边卡扣横向拼接扩展,当实验电路规模较大时,能够灵活扩展插孔数量,满足不同复杂度电路的搭建需求。安装边界上,面包板背部预留了粘贴固定区域,可以直接粘贴在实验台、设备外壳或者立式安装支架上,立式安装的形态能够让实验电路的走线沿竖向排布,更贴近实际设备内电路板的竖向安装状态,方便使用者观察电路连接状态,也能减少桌面平铺占用的横向空间,在小型实验工位、教学实验台这类空间有限的场景下适用性更强。

  面板表面的孔位采用均匀矩阵排布,每一列孔位的间距都严格控制在标准2.54mm间距,和通用穿孔电路板、接插件的引脚间距完全匹配,避免出现元件引脚无法插入或者接触不良的问题。面板材质选用绝缘性能优异的工程塑料,表面做了哑光耐磨处理,长期插拔元件也不会出现孔位磨损、表面起毛的问题,内部的金属接触弹片采用高弹性导电材质,插拔寿命能够满足频繁修改电路的使用需求,插入元件引脚后接触电阻稳定,不会因为接触不良导致电路信号异常,在低压小信号的电路实验中能够保证信号传输的稳定性。

  实际使用场景中,这款立式面包板除了常规的桌面电子实验外,还可以搭配立式支架用于教学演示场景,竖向的面板形态能够让围观的学习者更清晰地看到每个元件的插装位置和走线逻辑,相比平铺式面包板更适合课堂演示、实验展示这类场景。在电源相关的电路实验中,这种长条形的立式结构可以沿竖向划分不同的电压区域,比如上部排布高压输入区、中部排布电压转换区、下部排布低压输出区,不同区域之间留出足够的安全间距,避免实验过程中误碰导致的短路问题,也方便分区测量不同节点的电压、电流参数,提升实验调试的效率。

  设计过程中充分考虑了使用者的操作习惯,立式形态下元件插装后引脚不会因为桌面磕碰出现松动,导线沿竖向排布后也不会因为导线自重拉扯导致接触不良,相比平铺式面包板上导线杂乱堆叠的问题,竖向排布的走线能够顺着面板方向整理,每一根导线的连接路径都清晰可见,排查电路故障时可以顺着走线快速定位问题点,不需要在杂乱的导线堆里翻找连接节点。同时面板边缘做了圆角过渡处理,没有尖锐的棱角,日常操作拿取时不会划伤手部,拼接卡扣的阻尼感适中,拼接和拆分都不需要额外工具,徒手就能完成多块面板的组合扩展,适配不同规模的实验需求。
