壁挂式铰链比赛篮球架结构设计

　　这款壁挂式铰链篮球架主要面向室内体育场馆、社区休闲运动中心、单位室内活动室等场景设计，区别于传统落地式篮球架，它无需占用地面安装空间，能够充分利用墙面结构完成固定，尤其适合场地面积有限、无法预留落地架安装基座的室内运动空间，在高校室内训练馆、商业综合体内的运动场馆、企事业单位职工活动区都有很高的适配性。

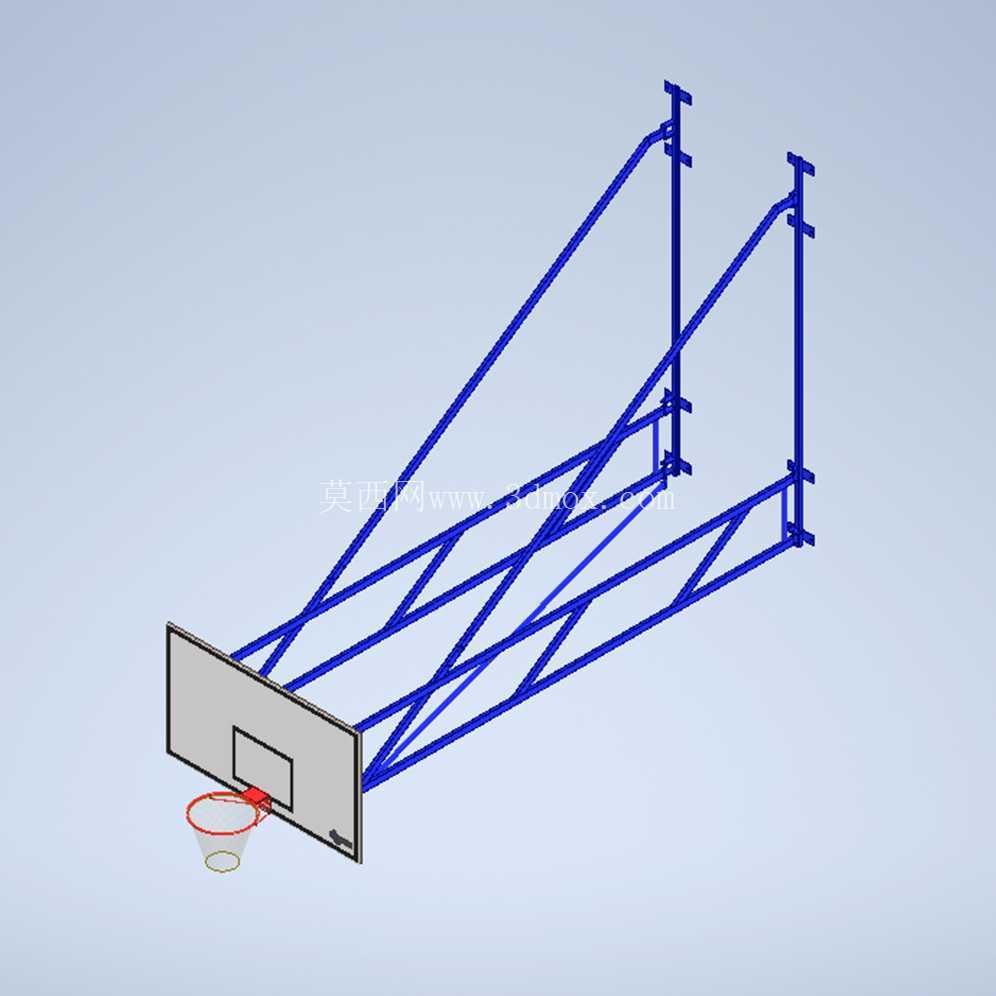

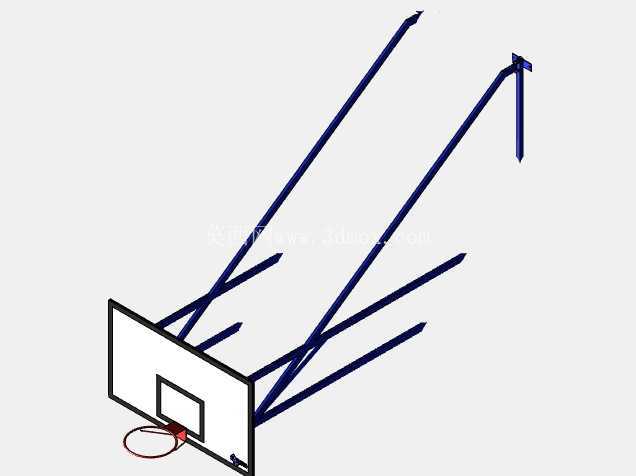

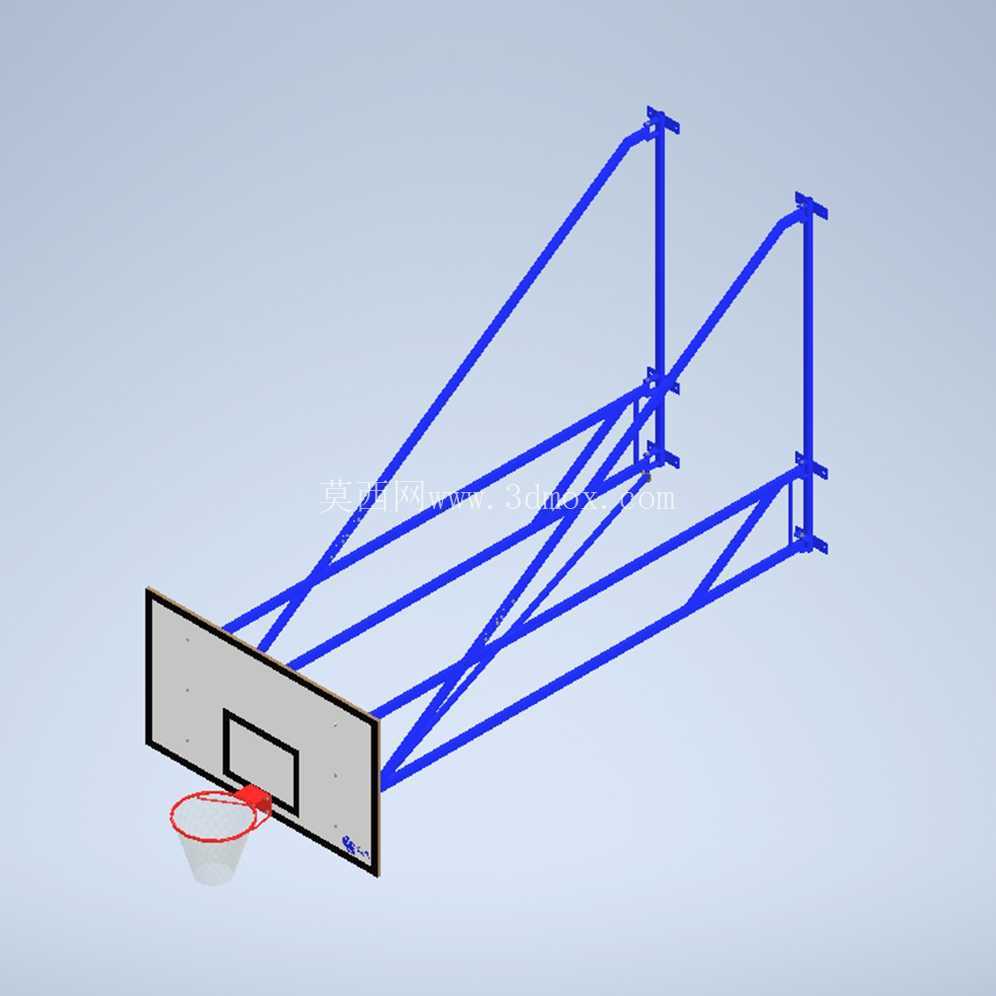

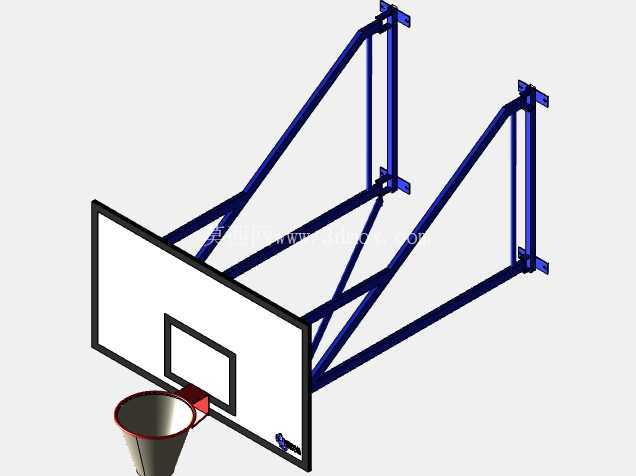

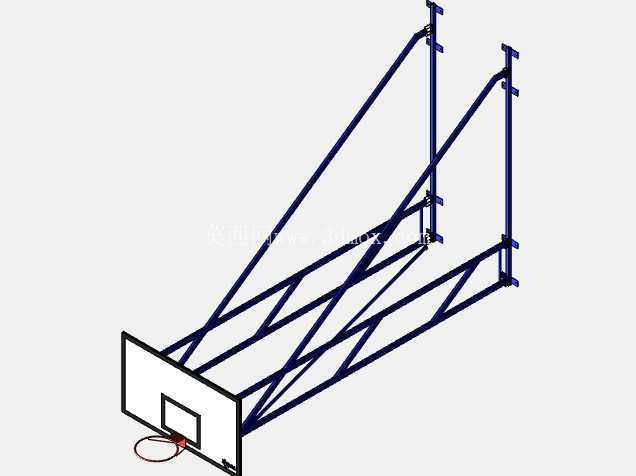

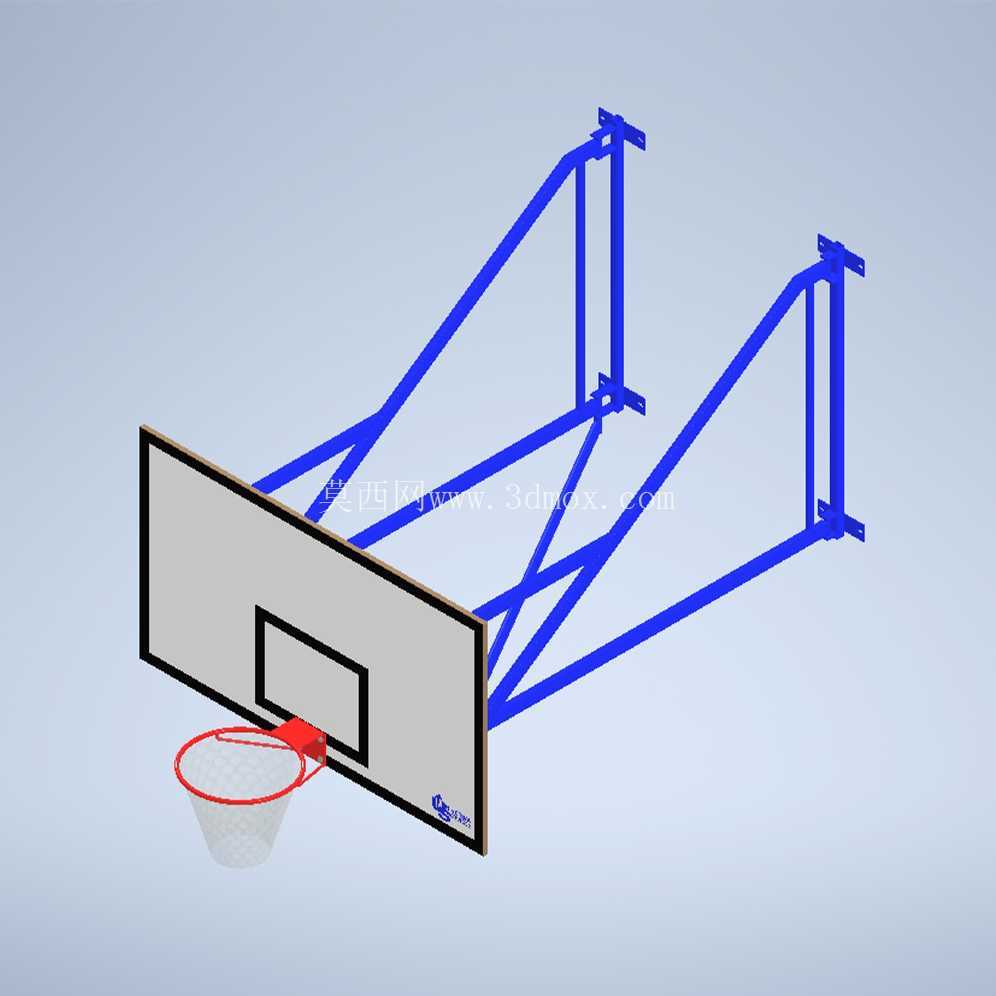

　　从实际使用需求出发，这款产品的核心设计目标是满足正式比赛级别的篮板刚性要求，避免投篮冲击下篮板出现过度形变影响反弹角度，同时兼顾安装后的投影距离要求，确保篮筐到墙面的距离符合篮球运动的正式规则要求，避免球员上篮时出现磕碰墙面的安全隐患。结构上采用重型三角桁架支撑体系，主支撑臂采用矩形截面型材焊接成型，斜向支撑臂与主臂、墙面安装座之间形成稳定的三角受力结构，能够将篮板承受的投篮冲击、球员扣篮时的瞬时载荷均匀传递到墙面固定点，避免局部应力集中导致的结构变形或连接失效。

　　铰链自锁结构是这款产品的核心设计亮点，支撑臂与墙面安装座之间采用重型铰接连接，配套自锁斜撑机构，安装调试时可以根据场地实际需求调整支撑臂的伸出角度，从而调整篮板到墙面的投影距离，最大可实现4.2m的投影长度，能够适配不同规格的室内场地；当调整到设定位置后，自锁机构会自动锁止支撑臂角度，无需额外插销或固定件，日常使用过程中不会出现角度偏移，后期维护时也可以通过解锁自锁结构快速调整篮板位置，降低运维难度。墙面安装端采用多组膨胀螺栓固定的安装法兰，法兰面设计有长条形调节孔，安装时可以微调上下左右位置，抵消墙面施工的平整度误差，确保篮板安装后保持水平垂直，篮筐高度精准控制在比赛要求的3.05m标准高度。

　　篮板部分采用标准比赛尺寸的钢化玻璃篮板配套铝合金边框，篮板背面的连接点采用四点对称固定结构，固定点位置经过受力仿真优化，能够将篮板受到的冲击力均匀分散到支撑桁架上，避免篮板局部应力过大导致的碎裂问题；篮筐采用标准重型比赛篮圈，配套双弹簧减震结构，能够承受扣篮时的瞬时冲击，篮圈下方预留了尼龙篮网的安装挂点，挂点采用圆滑过渡设计，避免篮网磨损断裂。

　　从安装边界来看，这款篮球架要求安装墙面为承重混凝土墙体或承重钢结构墙体，墙体承载力需满足不小于500kg/㎡的要求，安装区域上方需预留不小于1.2m的竖向空间用于支撑臂的角度调整，安装完成后篮板下方的净空高度需满足不低于2.9m的通行要求，避免人员走动时出现磕碰。整体结构所有焊接部位都做了打磨除锈处理，表面采用户外级静电喷塑工艺，即使在潮湿的室内游泳馆配套运动区、南方高湿度地区的场馆内使用，也不会出现锈蚀掉漆的问题，延长整体使用寿命。

　　在建模过程中，所有连接部位的螺栓孔位、铰接轴的配合公差都按照实际加工精度进行1:1还原，支撑桁架的型材截面、壁厚参数都参考实际行业标准设定，铰链自锁机构的运动行程、锁止角度都做了运动仿真验证，确保模型导入工程软件后可以直接用于结构校核、安装模拟，也可以作为同类体育设施设计的参考原型，帮助结构设计人员快速完成同类型产品的方案迭代，减少重复建模的工作量。
