CATIA环境下人体工程学标准数字人体建模

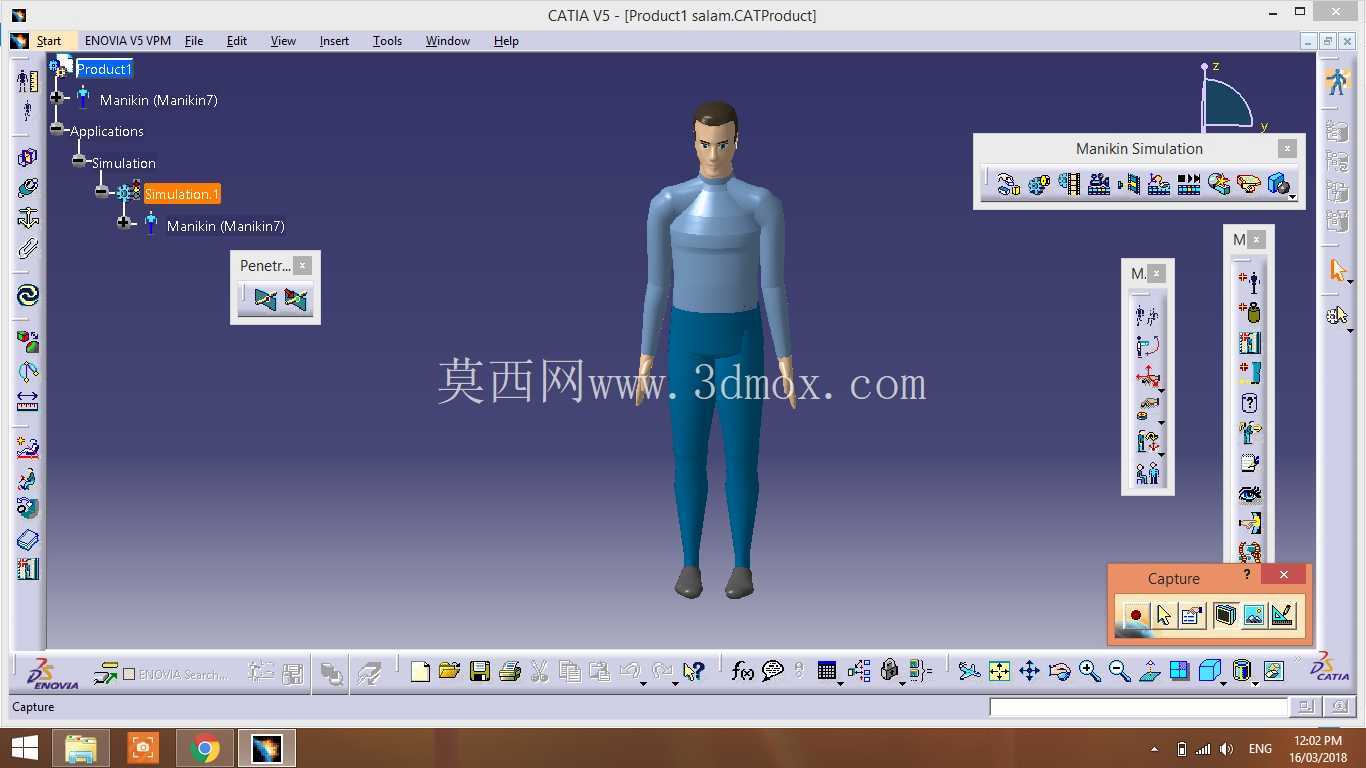

　　在装备结构设计、工位布局规划、操作流程仿真的全流程中，人体模型是人机工程分析的核心载体，区别于常规的机械结构类三维模型，这类数字人模的核心作用是在虚拟环境中复现真实操作人员的肢体活动范围、操作姿态边界、视野覆盖区间，从设计源头规避操作干涉、可达性不足、作业姿态劳损等实际投产之后才会暴露的问题。这套人模按照成年男性标准人体百分位数据构建，肢体分段完全匹配真实人体骨骼运动逻辑，颈、肩、肘、腕、腰、髋、膝、踝等主要活动关节均保留符合人体工学的自由度约束，不会出现违背生理结构的反向弯折、超范围活动的情况，能直接导入人机仿真模块开展各类作业场景的模拟验证。

　　从实际工程应用场景来看，这类人模的使用覆盖了从产品研发到产线落地的多个环节：在整机产品设计阶段，可将人模置入操作位，验证操作手柄、按钮、检修口的布置高度是否在舒适操作区间内，比如工业控制柜的面板元件布置，需要保证站立操作时手腕无需过度抬升或下垂，检修门开启后人模能够顺利探入内部完成元器件更换，不需要额外拆除周边结构；在装配工位规划阶段，可通过人模模拟取件、定位、紧固、检验的全流程动作，校验物料架的摆放距离是否在手臂正常可达范围内，工装夹具的高度是否匹配立姿/坐姿作业的肘部支撑高度，避免出现作业人员需要过度侧身、踮脚、弯腰才能完成操作的情况，从设计端降低长期作业的肌肉骨骼劳损风险；在特种作业场景仿真中，还可结合防护装备模型，验证穿戴安全装备后的操作空间余量，比如穿戴厚手套、安全帽之后，手指的操作精度、头部的活动空间是否满足作业要求。

　　从设计思路上，这套人模没有做冗余的外观细节刻画，而是优先保证肢体比例、关节活动范围的工程准确性，躯干、上下肢的分段尺寸参考通用工业设计人体数据标准，站姿基准状态下的重心位置落在双脚支撑面中心，保证姿态调整时的重力仿真逻辑符合真实情况，肢体表面做了简化处理，不会因为曲面过于复杂导致仿真运算时出现卡顿、干涉误判的问题，同时保留了基础的人体外形轮廓，能够准确反映作业时肢体与周边设备的最小安全间隙。在安装与使用边界上，该人模可直接在装配环境中调整基准位置，通过约束脚底平面与工位地面重合、人体对称面与操作位中心线对齐即可快速完成定位，不需要额外做复杂的装配配合；人模的姿态调整支持正向关节拖动与反向姿态求解两种模式，既可以单独调整某一个关节的角度模拟特定动作，也可以直接指定手部需要到达的操作点位，由软件自动计算符合人体活动逻辑的肢体姿态，大幅提升仿真分析的效率。

　　在实际项目中，很多设计人员容易忽略人机适配的验证，往往等到样机试制阶段才发现操作位置不合理、检修空间不足，不得不返工修改结构，既拉长了研发周期也增加了改造成本，而在三维设计阶段引入标准人体模型开展前置验证，能够在虚拟环境中完成绝大多数人机适配问题的排查，比如验证设备检修口的位置时，可通过调整人模的手臂姿态，确认手掌带工具的情况下能否顺利伸到螺栓紧固位置，肘部是否有足够的活动空间完成拧紧动作；验证驾驶类设备的操纵台布局时，可模拟人模的坐姿状态，确认前方视野是否被中控台结构遮挡，踏板的踩踏行程范围内是否存在干涉。这套人模的肢体分段逻辑也适配常规的人机工程分析指标计算，可直接输出不同姿态下的关节角度、肢体受力、可达域范围等量化数据，不需要额外做模型的二次转换，能够直接对接人因工程评估的相关标准，为设计优化提供可量化的参考依据，而不是仅凭主观经验判断操作的舒适性。
