十字滑块联轴器结构三维设计

　　做传动结构设计的工程师都清楚，但凡涉及两根轴之间的扭矩传递，只要两轴存在安装同轴度偏差、运行中受载产生的径向偏移，刚性联轴器根本没法满足使用需求，这时候十字滑块类的挠性联轴器就是非常务实的选型方向。这次完成的十字联轴器三维结构，完全是按照实际工业场景的安装适配逻辑搭建的，没有做任何脱离工程实际的装饰性结构。

　　从实际应用场景来看，这类联轴器的覆盖范围非常广，小到小型机电设备的动力输出端连接，大到常规工业传动线的轴系对接，只要是两轴间存在不大的径向位移、偏角位移，同时对传动缓冲没有过高要求的工况，都能适配。比如常规的小型输送线驱动端，电机输出轴和减速机输入轴的对接，很多时候受机架焊接变形、安装基准加工误差影响，两轴没法做到绝对同轴，这时候用这类十字滑块联轴器，既能稳定传递额定扭矩，又能靠中间滑块的滑动补偿偏移量，避免轴系因为强行对中产生额外的弯曲应力，时间长了断轴或者烧轴承。

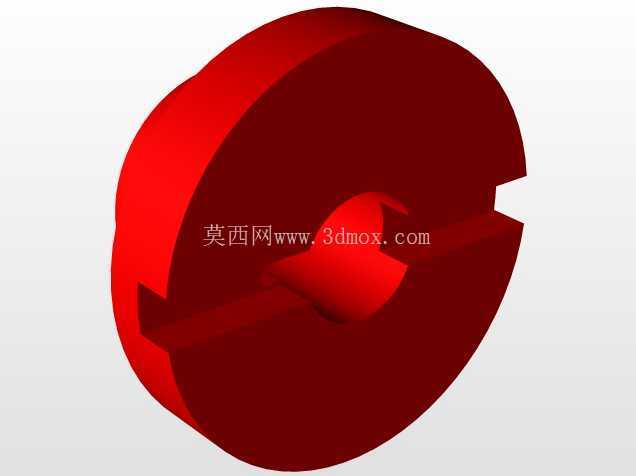

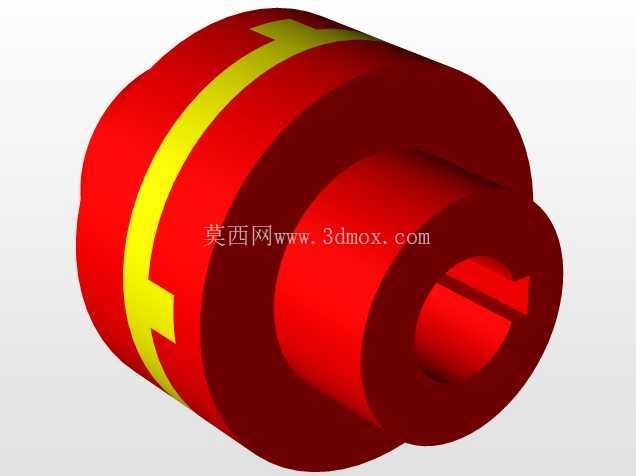

　　从结构功能特性来说，这个模型的结构完全遵循十字滑块联轴器的经典工作逻辑：两端是带凹槽的半联轴器，分别和主动轴、从动轴通过键连接实现周向固定，中间的十字滑块两端带互相垂直的凸榫，分别嵌在两个半联轴器的凹槽里。运行的时候，当两轴出现径向偏移，滑块可以在凹槽内做小范围的滑动，自动补偿位移量，不会出现卡滞。和膜片联轴器、梅花联轴器比起来，这类结构的承载能力更强，结构更简单，后期维护只需要检查滑块的磨损情况就行，不需要复杂的拆装工序，适合中低速、扭矩平稳的传动场景。

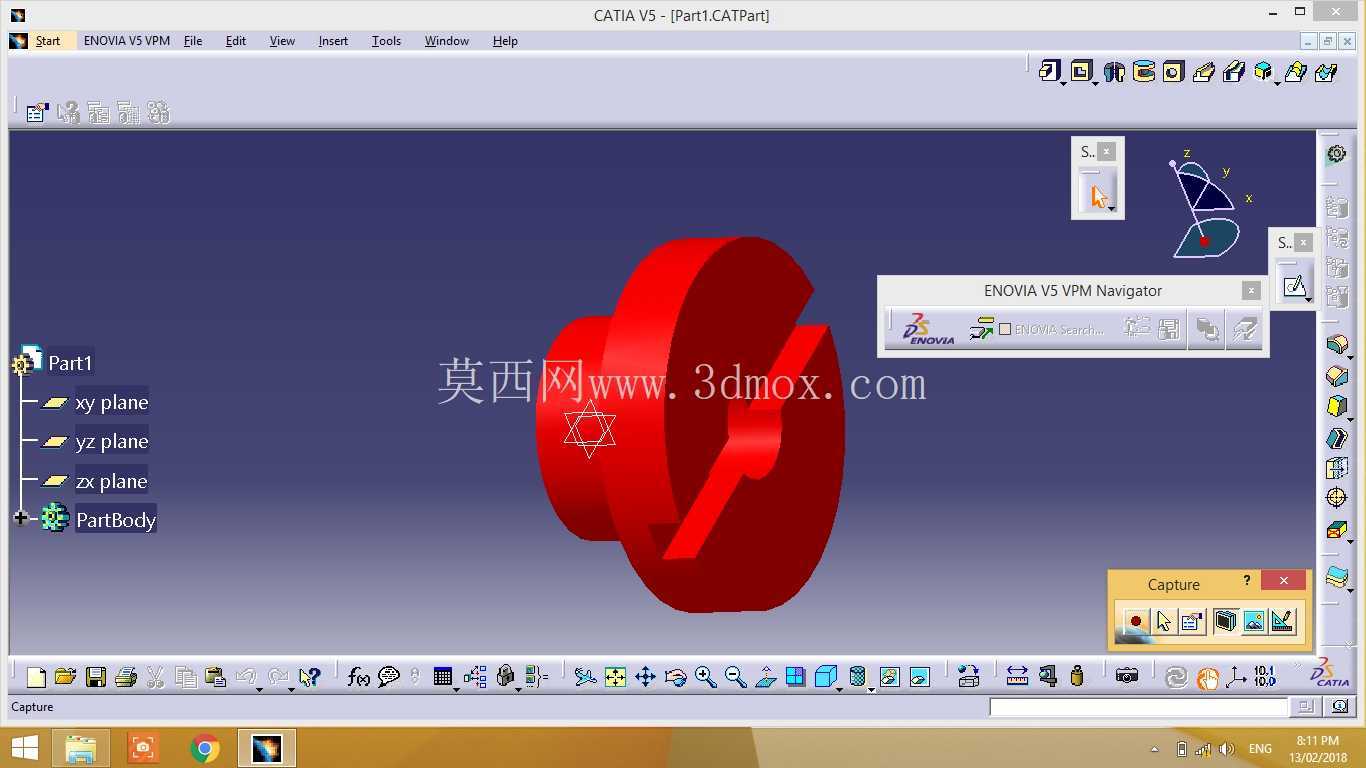

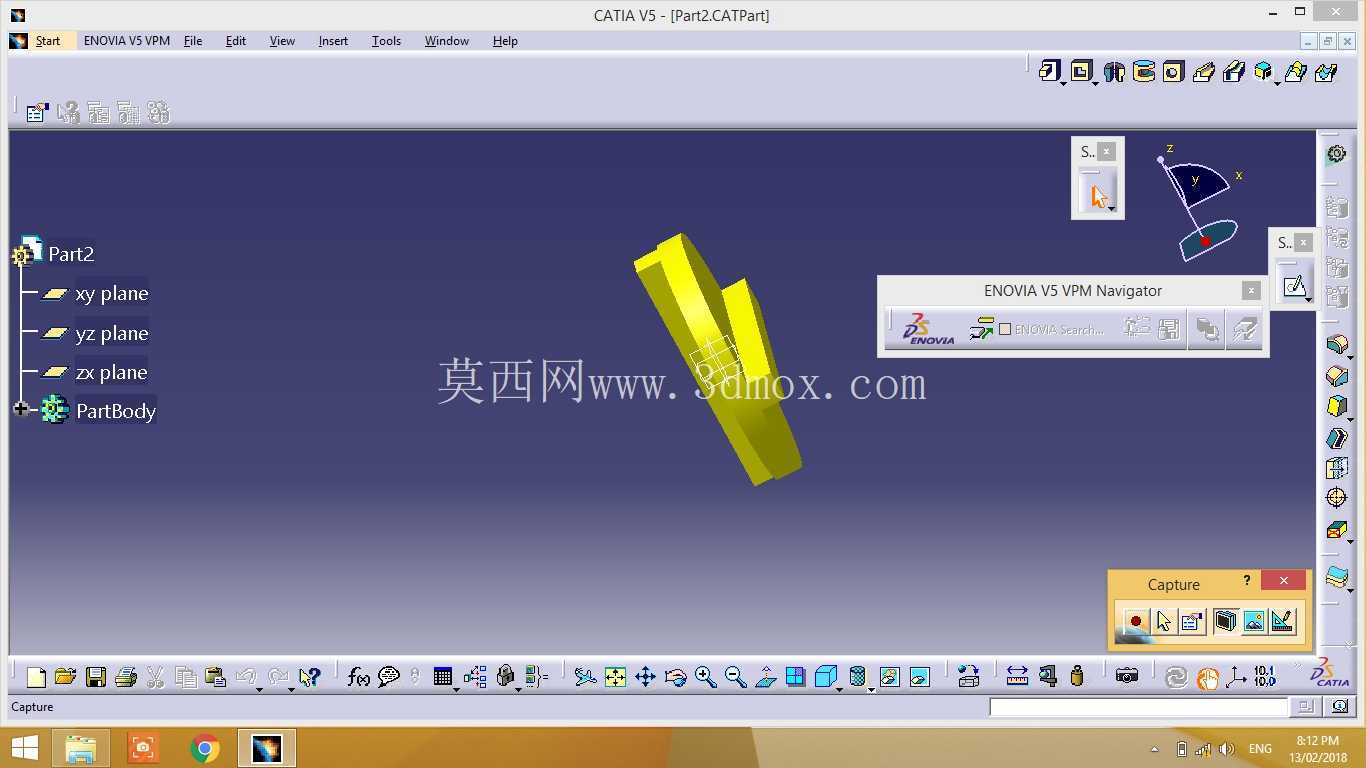

　　设计思路上，整个建模过程是从安装边界倒推结构尺寸的。首先确定适配的轴径范围，半联轴器的轴孔直径按照常规的配合公差预留加工余量，键槽的尺寸完全对应国标普通平键的规格，不需要做特殊定制，方便用户直接选型套用。半联轴器上的凹槽宽度和深度，和中间滑块的凸榫尺寸采用间隙配合，预留的滑动间隙刚好能补偿常规安装误差带来的径向偏移量，间隙不会太大导致传动时产生明显的冲击，也不会太小导致滑块滑动卡滞。中间滑块的厚度做了合理控制，既保证足够的承压面积，避免凸榫部位受挤压变形，又不会让整个联轴器的轴向尺寸过大，占用过多安装空间。

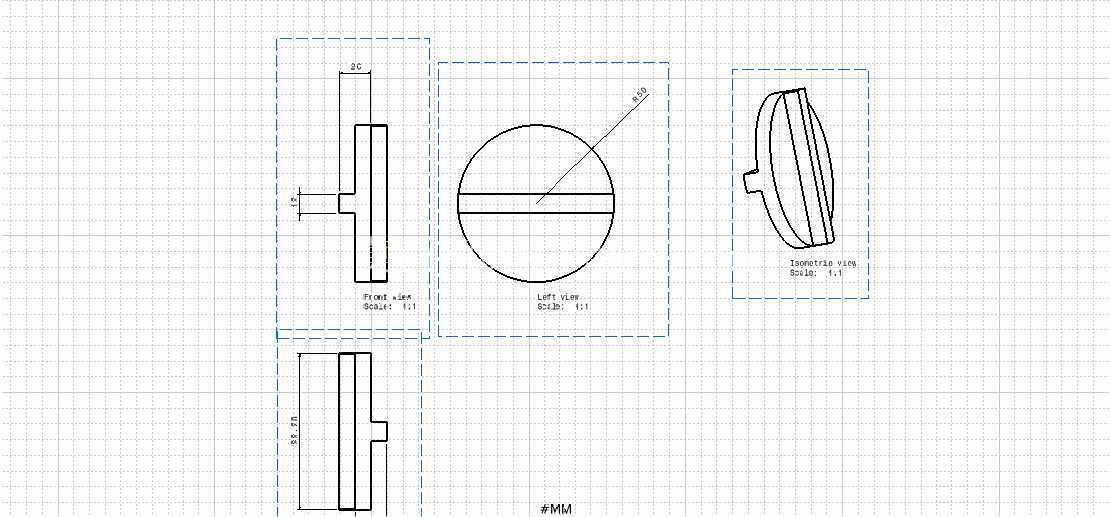

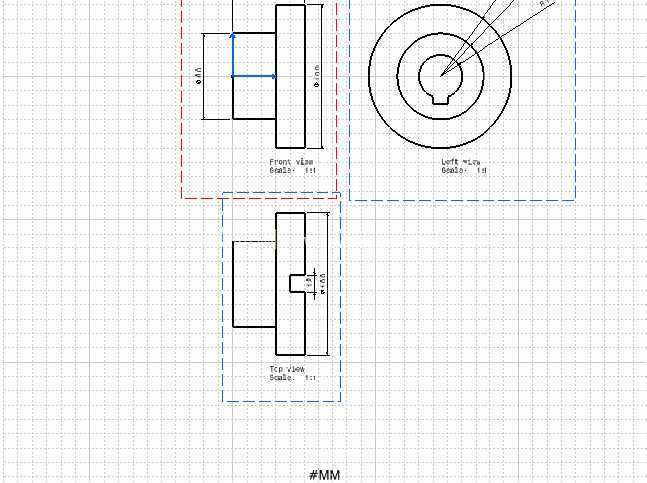

　　外形尺寸和安装边界这块，模型里的所有尺寸都做了工程化标注，半联轴器的轮毂长度按照轴径的1.2-1.5倍设计，保证和轴的配合长度足够，不会出现轴孔配合松动的问题。联轴器的最大外径根据传递扭矩的大小核算，保证半联轴器的凹槽壁厚有足够的强度，不会在传递额定扭矩时出现开裂。整个联轴器的轴向总长度控制在合理范围，安装的时候不需要对原有轴系做过大的改动，只要在两根轴端留出对应的安装空间，通过轴端的锁紧螺钉把半联轴器固定在轴上，装入中间滑块就能完成装配，不需要复杂的调整工序。另外建模的时候特意把各个配合面的倒角、圆角都做了处理，比如轴孔端的倒角方便装配时导入轴，凸榫和凹槽的棱边做了小圆角，避免应力集中导致零件过早疲劳损坏，这些细节都是实际加工装配中必须考虑的，不是为了好看随便加的结构。

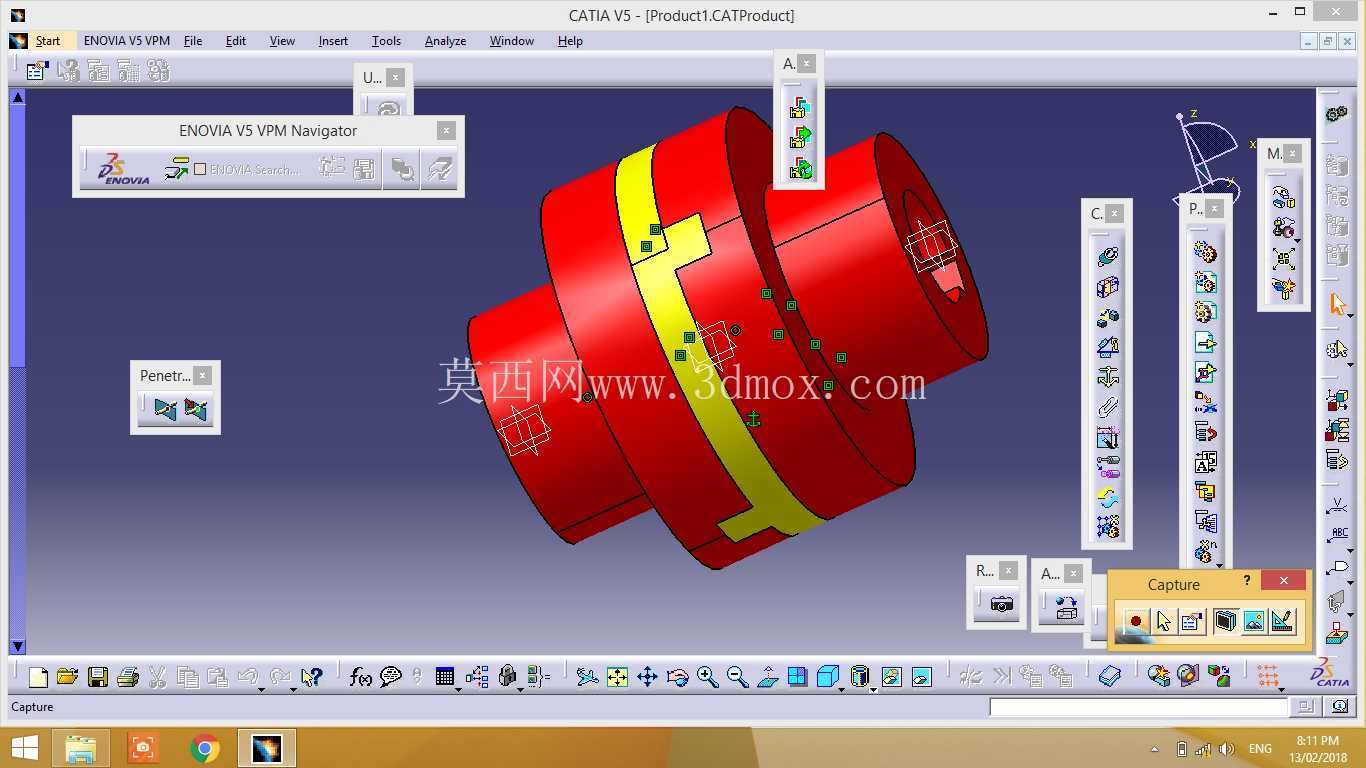

　　从建模的实用性来说，整个模型的各个零件都是独立参数化的，用户如果需要适配不同的轴径、不同的扭矩需求，只需要修改对应的参数就能生成新的规格，不需要从头开始画结构。各个配合面的装配关系完全按照实际装配逻辑添加约束，做运动仿真的时候可以直观看到滑块在两轴偏移时的滑动状态，方便工程师在做整体设备布局的时候，提前校验联轴器的运动空间，避免运行时和周边的机架、护罩产生干涉。很多新手做联轴器设计的时候容易忽略滑块的滑动行程预留，要么偏移量稍大就卡死，要么间隙太大传动噪音大，这个模型里的配合间隙是经过实际工况验证的，能覆盖绝大多数常规工业安装场景的误差范围，直接套用就能减少很多反复校核的工作量。
