对接套筒式联轴器机械结构设计

　　在常规中小功率同轴传动系统的布局里，对接套筒耦合结构是应用占比极高的刚性连接方案，这类结构常出现在输送线辊筒驱动、小型泵组动力衔接、轻工设备进给轴传动等对同轴度要求较高的安装场景中，核心作用是实现两根同轴线布置的轴端刚性连接，传递额定工况下的扭矩，同时保证两端轴的回转同步精度，避免传动过程中出现相对角位移。从实际使用场景来看，这类套筒联轴器不需要额外的复杂缓冲结构，整体径向尺寸紧凑，非常适合安装空间局促、两轴对中精度能够得到保证的传动工位，比如小型食品包装线的辊道驱动端，电机输出轴与从动辊轴的间距较小，采用这类套筒结构可以最大限度压缩传动段的轴向占用空间，不需要额外预留弹性联轴器的安装余量，也能减少传动环节的累积间隙。从结构设计逻辑来看，该对接套筒采用整体圆筒式主体结构，套筒内壁与两端待连接轴的轴径采用间隙配合定位，配合段的长度根据传递扭矩的大小做匹配设计，套筒侧壁对应两端轴的键槽位置开设配套的键槽安装位，通过普通平键实现轴与套筒的周向固定，保证扭矩传递过程中不会出现周向打滑。部分工况下也会在套筒的径向开设紧定螺钉孔，通过紧定螺钉顶紧轴面实现轴向定位，防止传动过程中套筒出现轴向窜动，这种定位方式安装拆卸都比较便捷，不需要对轴端做额外的锁紧结构加工，适合轻载、转速不高的传动场景。

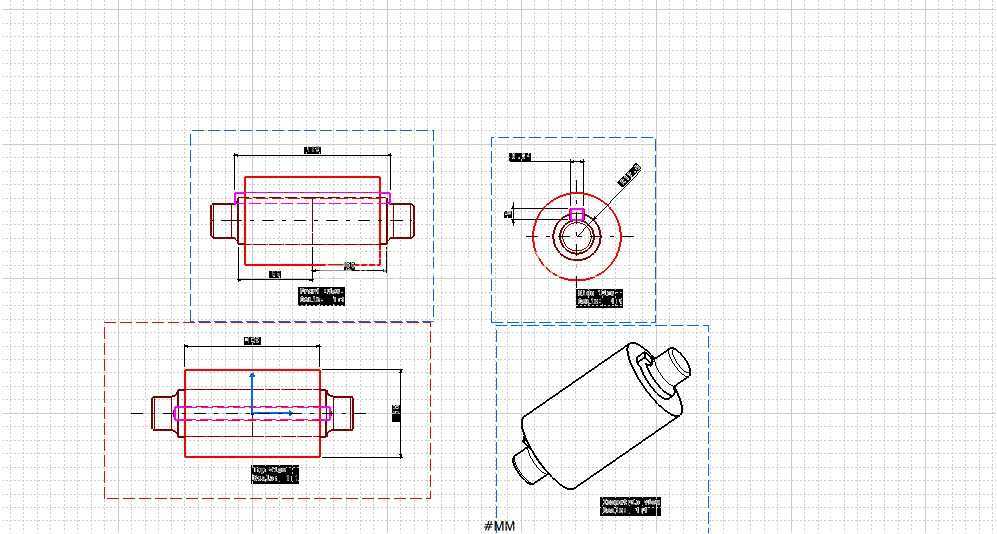

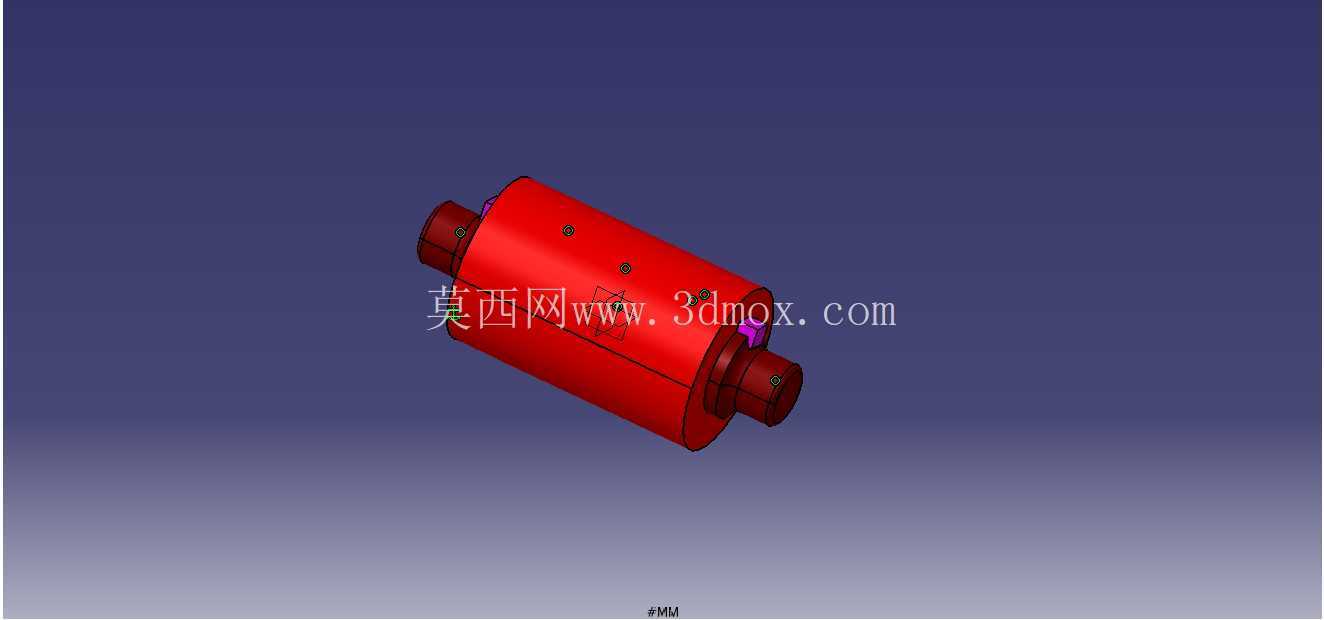

　　从外形尺寸与安装边界来看，该套筒的外径根据轴径大小做等比例设计，壁厚满足扭矩传递的强度要求，不会因为壁厚不足出现传动过程中套筒开裂的问题，同时外径控制在合理范围，避免转动过程中与周边的设备护罩、机架结构发生运动干涉。套筒的总长度覆盖两端轴的插入深度，每端轴的插入长度不小于轴径的1.2倍，保证配合面有足够的接触面积，避免应力集中导致的轴端压溃或者键槽变形。在三维建模过程中，需要严格控制套筒内孔的同轴度公差，两端内孔的同轴度误差控制在0.02mm以内，否则安装后会出现两轴不同心，转动过程中产生附加径向载荷，加剧轴承的磨损，同时也会带来传动振动和噪音。

　　套筒两端的外边缘做倒角处理，既方便安装时轴端的导入，也能去除加工毛刺，避免安装过程中划伤操作人员或者轴表面。键槽的位置度需要严格对齐，两端键槽的周向位置偏差不超过0.05mm，保证平键安装后受力均匀，不会出现单端键侧受力过大的情况。从实际选型适配的角度，这类对接套筒联轴器适用于转速不超过3000rpm、传递扭矩在中等范围的刚性传动场景，不适合存在频繁正反转、冲击载荷较大的工况，也不适合两轴存在明显角向、径向偏移的安装位置，因为刚性套筒本身不具备补偿偏移的能力，强制安装会产生极大的附加内应力，严重时会导致轴断裂或者套筒破损。

　　在安装作业时，需要先调整两端轴的同轴度，保证两轴的径向偏移量在允许范围内，再将套筒套入其中一端轴，对齐键槽位置装入平键，再移动套筒到中间位置，让两端轴的插入深度保持一致，最后锁紧紧定螺钉或者加装轴向定位挡圈即可完成安装。日常维护过程中只需要定期检查紧定螺钉是否松动，配合面是否出现异常磨损即可，整体维护成本极低，结构可靠性高，没有易损件，在符合工况要求的场景下使用寿命远高于弹性联轴器。建模过程中还需要考虑加工工艺性，套筒整体采用圆钢车削加工即可完成，不需要复杂的成型工艺，内孔和键槽的加工都可以通过普通车床、插床完成，加工成本低，适合批量生产应用。
