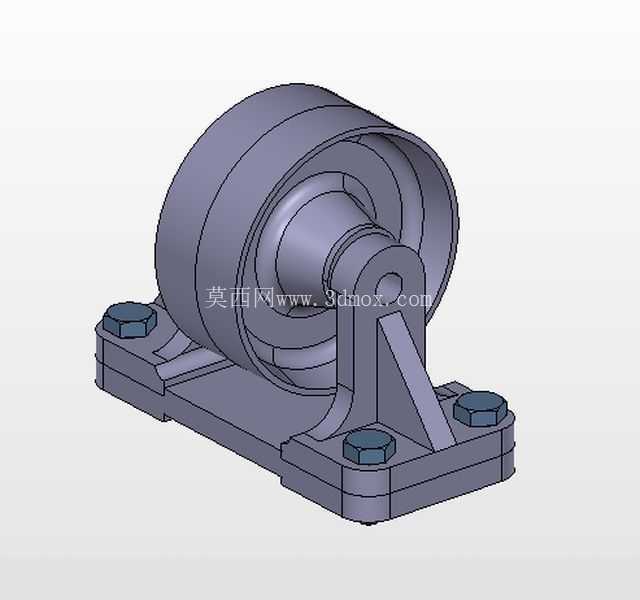

带安装底座的皮带传动滚轮支撑结构

　　这类带安装底座的皮带滚轮支撑构件，常见于各类带式输送、皮带传动的设备工位中，不管是轻工生产线上的小件物料输送段，还是小型设备内部的动力传递皮带张紧、导向环节，都能看到同结构原理的支撑件应用。从实际使用场景来看，它的核心作用是为皮带滚轮提供稳定的回转支撑，同时通过一体式的安装底座完成与设备机架的刚性固定，避免滚轮在皮带张紧力、运行交变载荷作用下出现偏移、晃动，保障皮带传动或输送过程的运行稳定性。

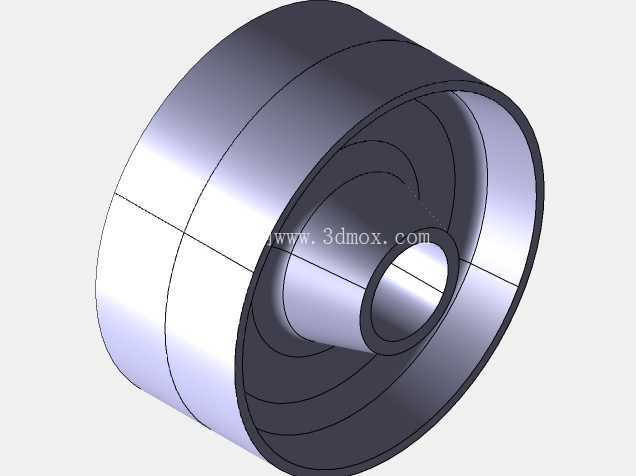

　　从结构设计逻辑来看，整个构件采用一体式铸造成型的底座加支撑立板的组合形式，支撑立板与底座之间增设了三角形加强筋，这一设计是为了抵消皮带运行过程中对滚轮产生的径向载荷，尤其是皮带张紧后对滚轮轴施加的侧向推力，加强筋可以有效分散立板根部的应力集中，避免长期受载后立板出现变形甚至断裂。底座部分设计为平板式结构，四个角位预留了内六角螺栓的安装沉孔，安装时螺栓可以完全沉入沉孔内，不会突出底座平面，既保证底座与机架安装面的完全贴合，也避免突出的螺栓头与周边运动部件产生干涉。滚轮部分采用带挡边的轮体结构，两侧的挡边可以对运行中的皮带起到限位作用，防止皮带在运行过程中出现跑偏、脱轮的问题，轮体与中心轴之间预留了轴承安装位，实际装配时可根据载荷等级选配对应规格的深沟球轴承，保障滚轮回转的顺畅度，降低运行过程中的摩擦阻力。

　　从安装边界尺寸来看，这类支撑件的底座长度通常控制在120mm到180mm区间，宽度在60mm到90mm区间，整体安装高度根据滚轮直径不同，一般在80mm到120mm之间，四个安装孔的孔位间距遵循通用机械安装的模数设计，可适配多数小型输送线、传动机构的机架安装孔位，不需要额外对机架进行打孔改造就能完成装配。轮体的宽度尺寸根据适配的皮带宽度设计，通常比常用的平皮带宽度宽出10mm左右，给皮带的小幅窜动预留足够的空间，避免皮带边缘与轮体挡边产生持续摩擦而加速磨损。

　　在实际选型应用过程中，需要根据皮带的运行张力、线速度来匹配对应规格的支撑件，若用于输送较重物料的输送段，需要优先选择底座厚度更大、加强筋尺寸更宽的规格，保障支撑结构的刚性；若用于设备内部的轻载动力传递环节，则可以选择结构更紧凑的规格，减少安装空间的占用。设计建模过程中，需要重点关注支撑立板上轴孔的同轴度，以及底座安装面与轴孔轴线的平行度，这两个形位公差会直接影响滚轮装配后的回转精度，若公差超差，会导致滚轮转动卡滞、皮带跑偏加剧，甚至加速轴承的磨损。另外，底座上的沉孔深度需要与选配的内六角螺栓长度匹配，保证螺栓拧紧后不会突出底座平面，同时螺纹旋合长度要满足载荷要求，避免设备运行过程中螺栓受振松脱。轮体的型面设计需要保证一定的表面粗糙度，既不能过于光滑导致皮带传动打滑，也不能过于粗糙加速皮带的磨损，通常轮面会做细微的滚花或者喷砂处理，提升与皮带之间的摩擦力，保障传动或输送过程的动力传递效率。
