直线导轨式倒立摆实验教学装置

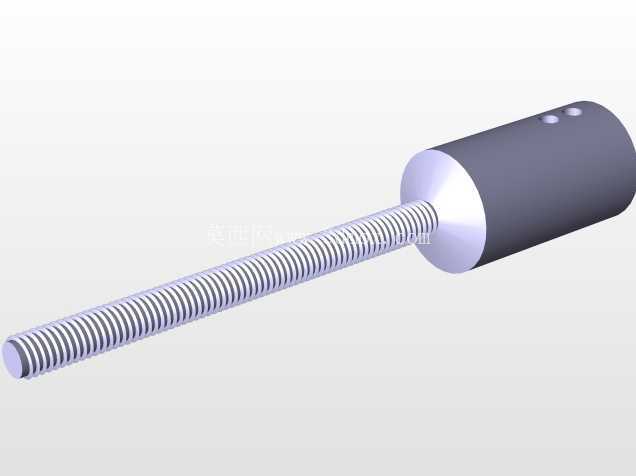

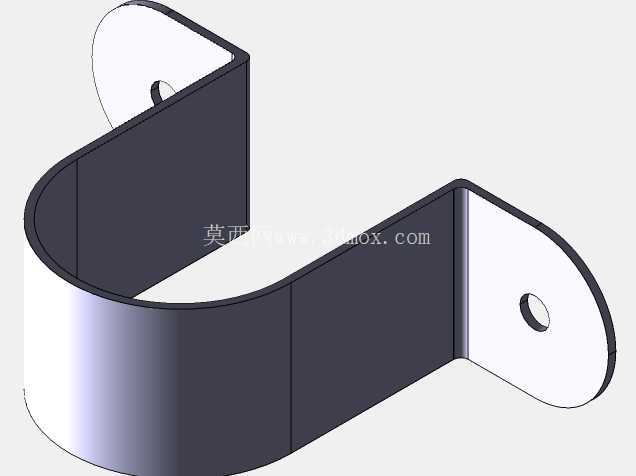

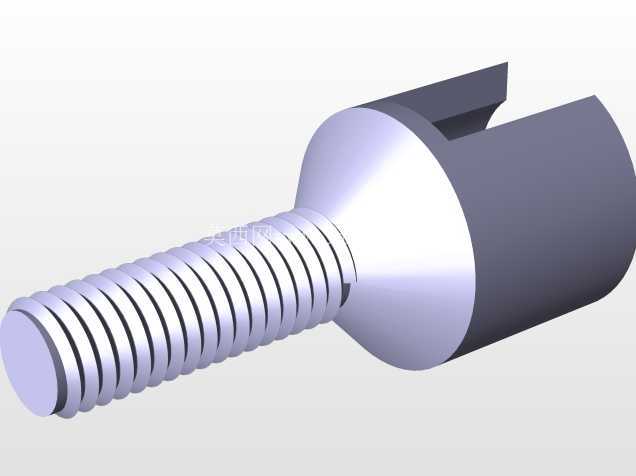

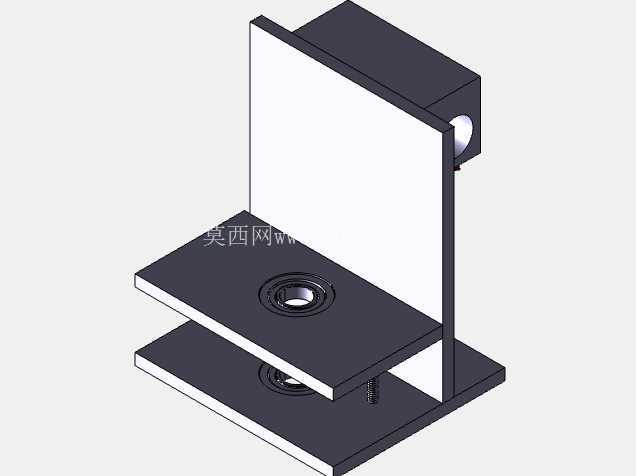

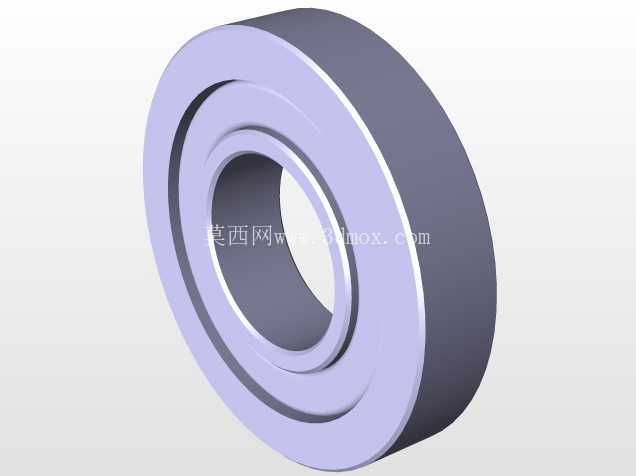

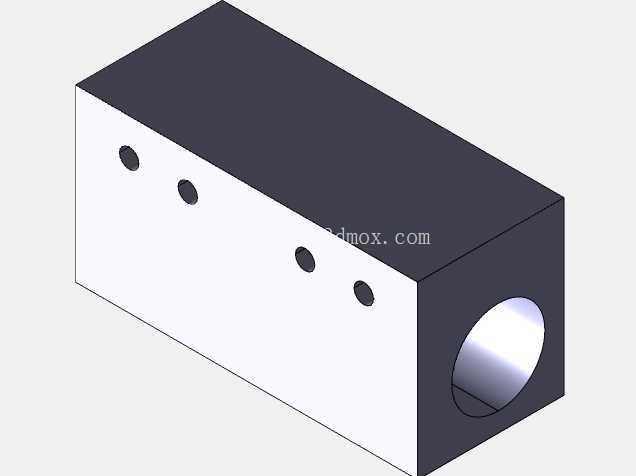

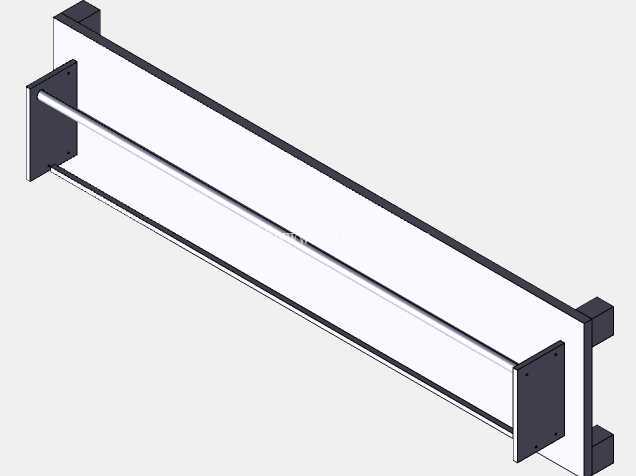

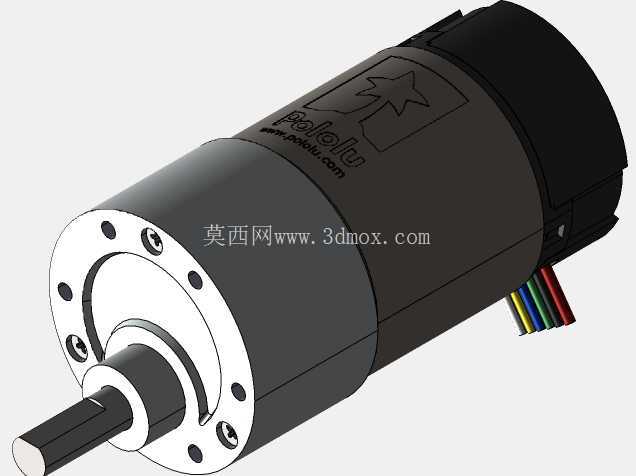

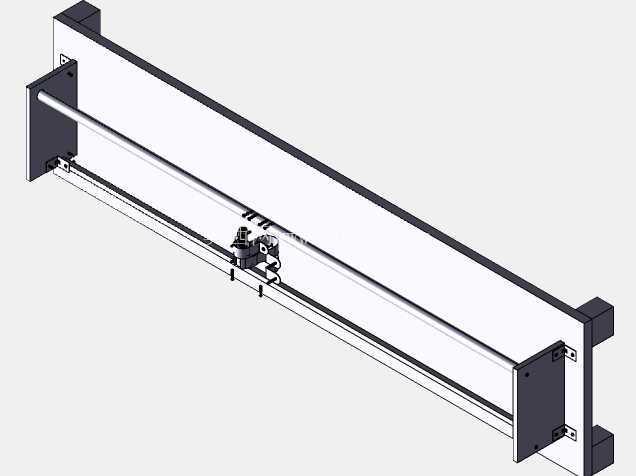

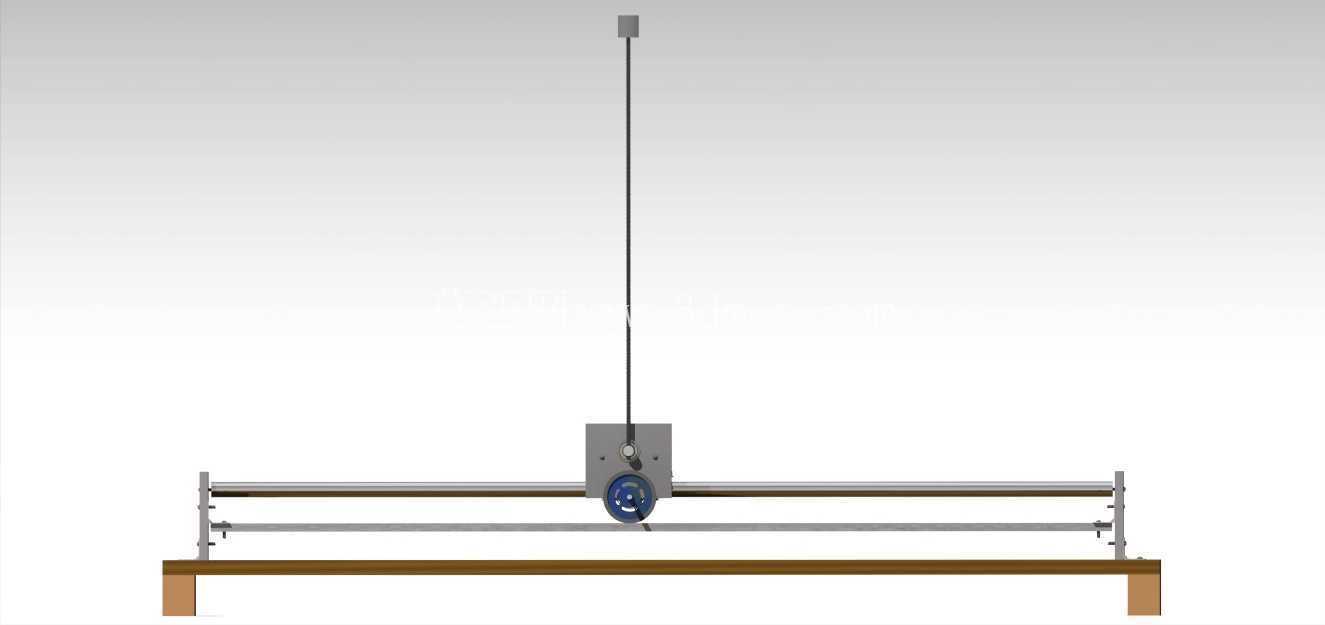

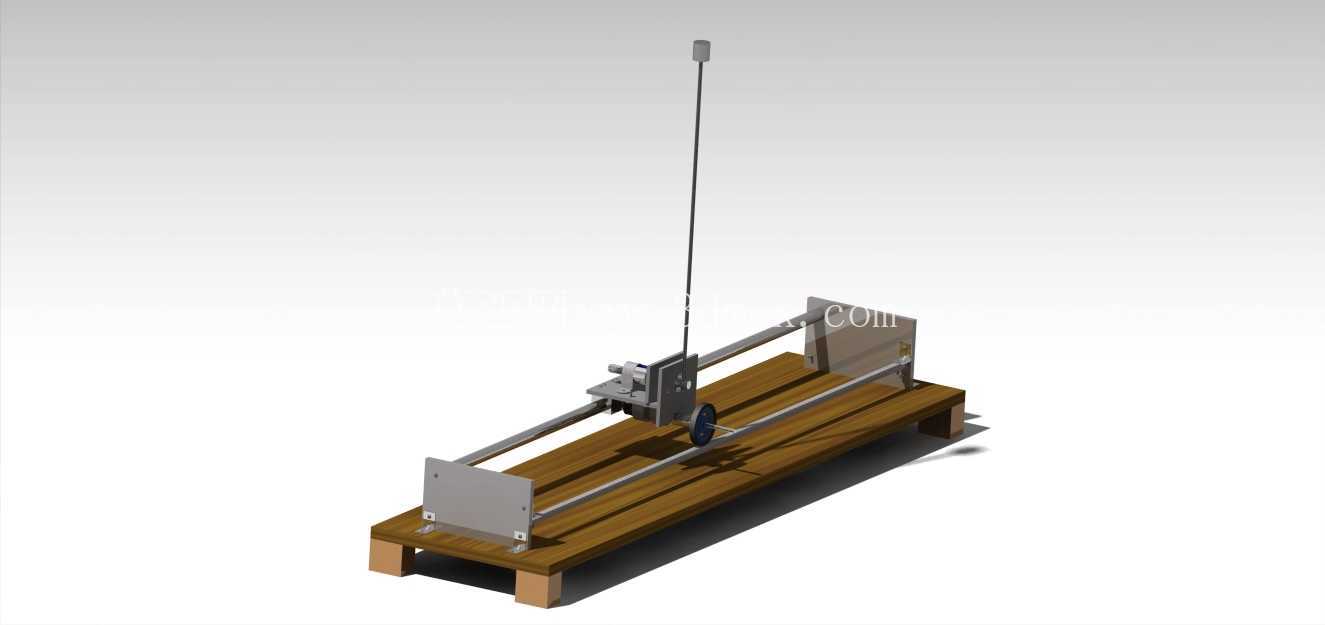

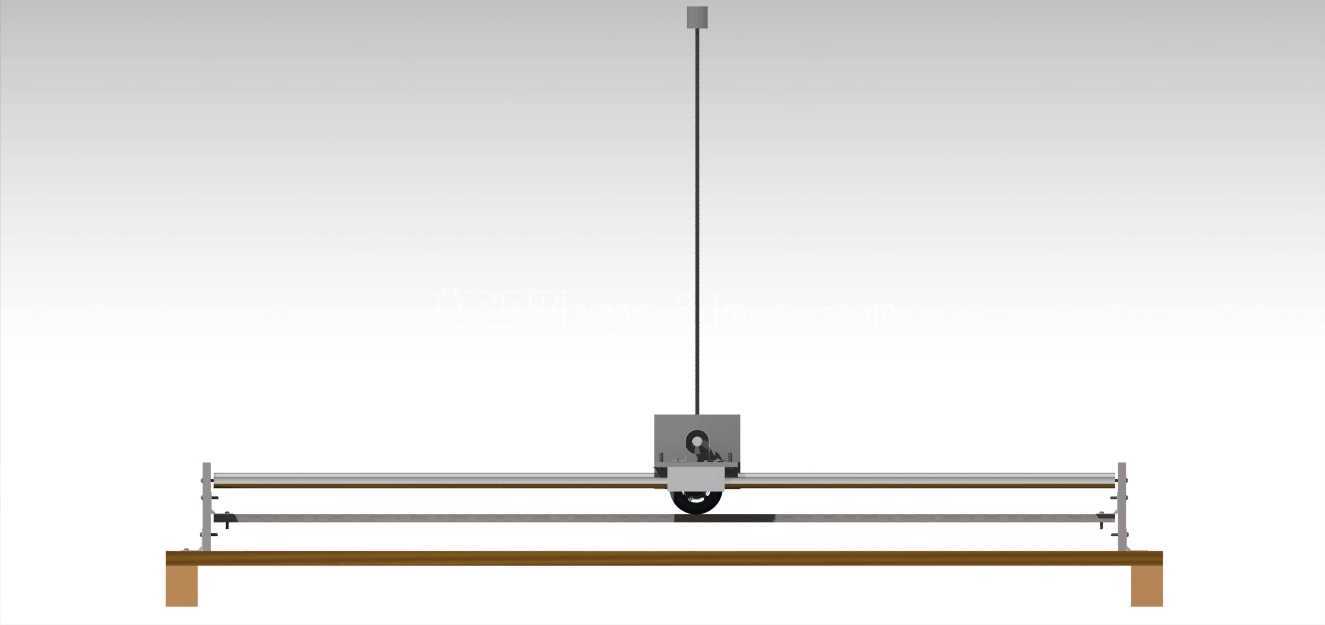

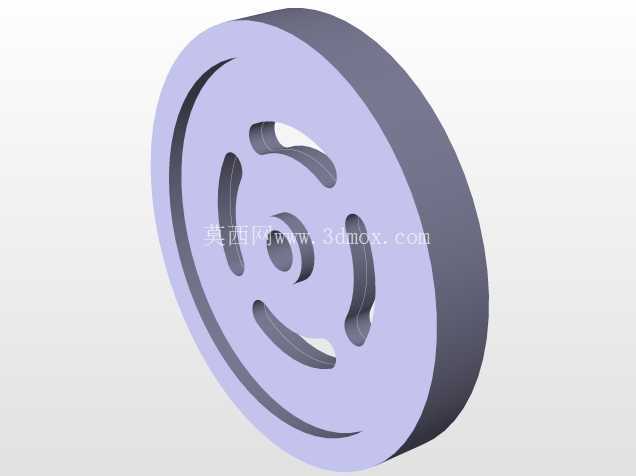

　　这套倒立摆装置属于经典控制理论验证类实验载体，核心应用场景覆盖高校自动化、机械电子工程专业的控制算法验证实验，也可作为运动控制类研发团队的基础算法测试平台，用来验证PID、模糊控制、神经网络控制等不同控制策略的实际响应效果。整套装置的底座采用木质支撑结构搭配铝制安装平板，平板上平行布置两根直线光轴作为运动导轨，滑块组件通过直线轴承嵌套在光轴上，可沿导轨方向做无卡滞的往复直线运动，摆杆通过铰接支座安装在滑块顶面，铰接位置预留了角度传感器的安装位，可实时采集摆杆相对于竖直方向的倾斜角度，滑块的驱动端通过同步带与传动轮连接，传动轮与驱动电机的输出轴直连，电机尾部自带编码器可实时反馈滑块的当前位置与运动速度，整套传感与执行链路形成完整的闭环控制回路。

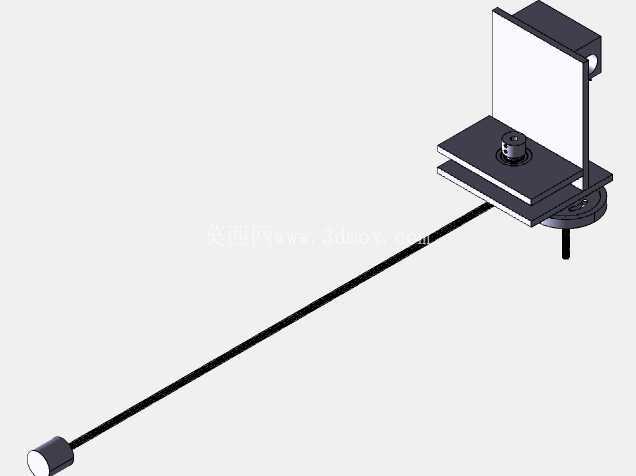

　　从设计思路来看，整套装置的非承力结构件大多采用铝合金材质加工，一方面是为了降低运动部件的整体惯量，减少驱动电机的负载扭矩需求，另一方面铝合金的加工难度低，表面阳极氧化处理后具备不错的防锈耐磨性能，适合实验室环境下长期反复拆装调试。摆杆采用细长碳纤维杆搭配顶部配重块的结构，在保证摆杆自身刚度的前提下尽可能降低摆杆重量，让摆杆的转动惯量集中在顶部位置，更贴近控制理论中的一阶倒立摆数学模型，减少额外结构参数对控制算法验证的干扰。

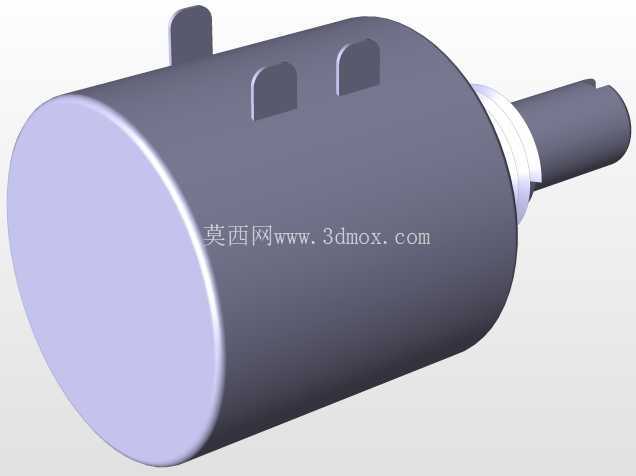

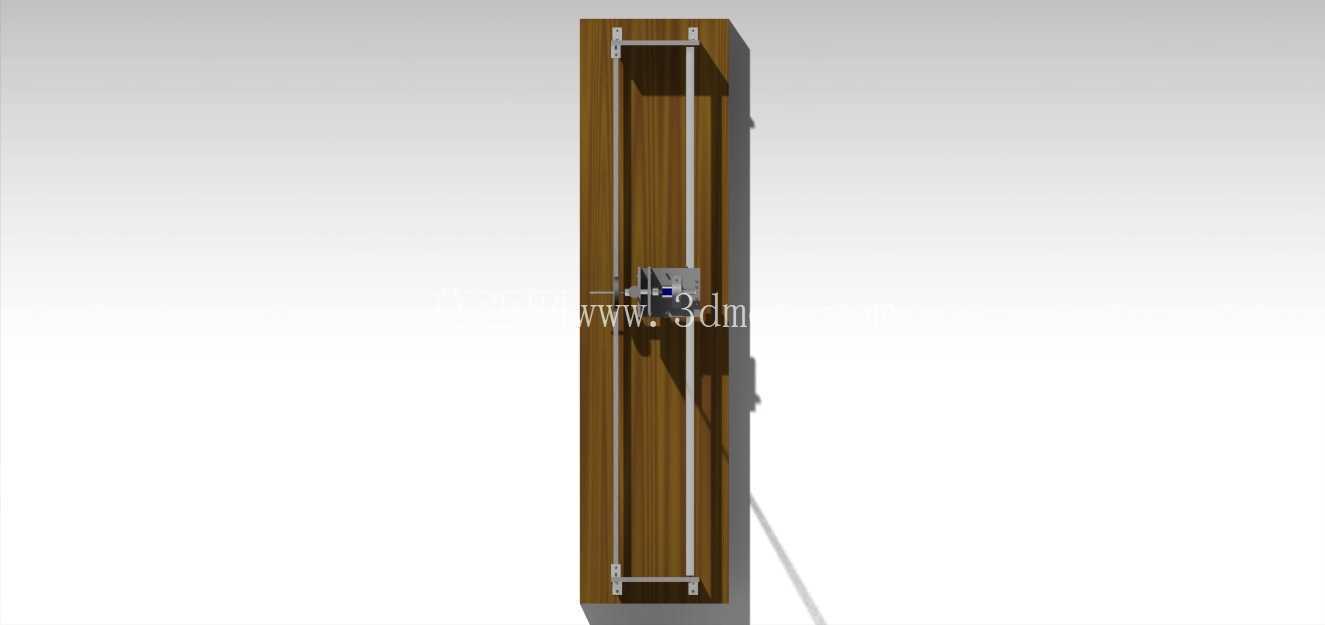

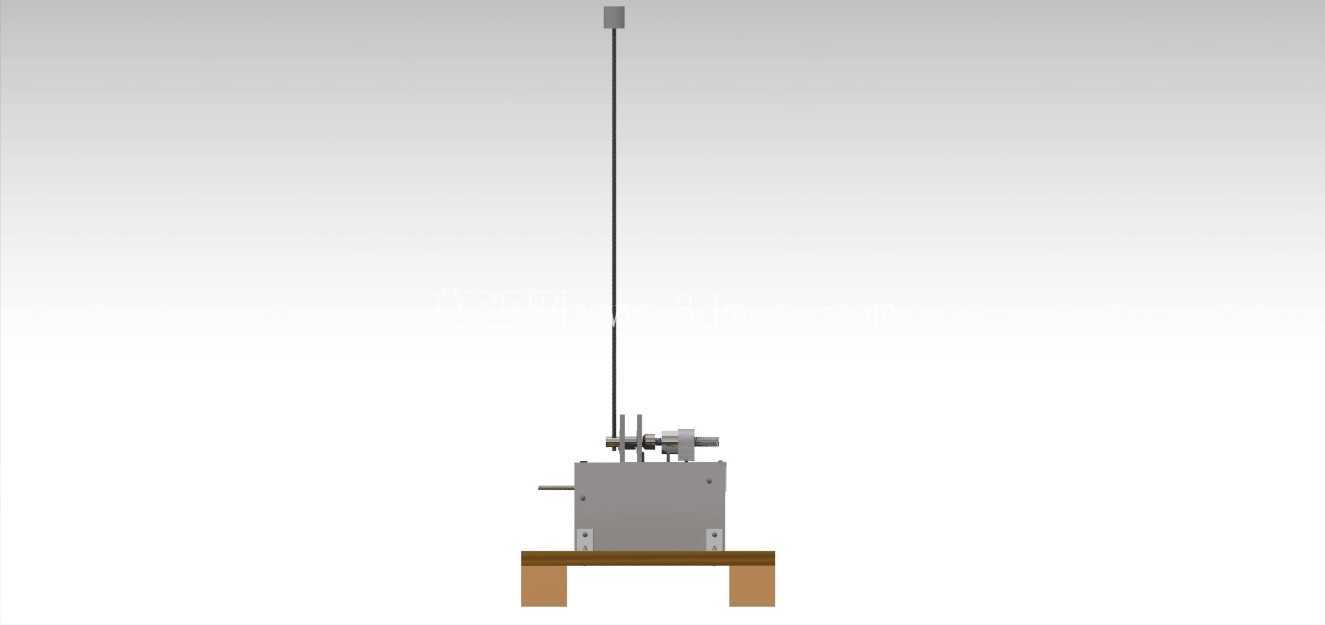

　　安装边界方面，整套装置的底座长度约为800mm，宽度约为200mm，整体高度在摆杆竖直状态下约为600mm，放置在常规实验台面上即可使用，不需要额外的固定安装结构，底座底部预留了橡胶防滑垫的安装槽，可避免装置在滑块高速往复运动时出现移位。在实际使用过程中，这套装置可完成摆杆竖直平衡控制、摆杆起摆控制、滑块位置跟踪同时摆杆保持平衡等多个经典控制实验，铰接位置的传感器可根据实验需求更换为电位器、光电编码器等不同类型的检测元件，驱动端也可替换为步进电机或伺服电机来适配不同的控制精度需求。

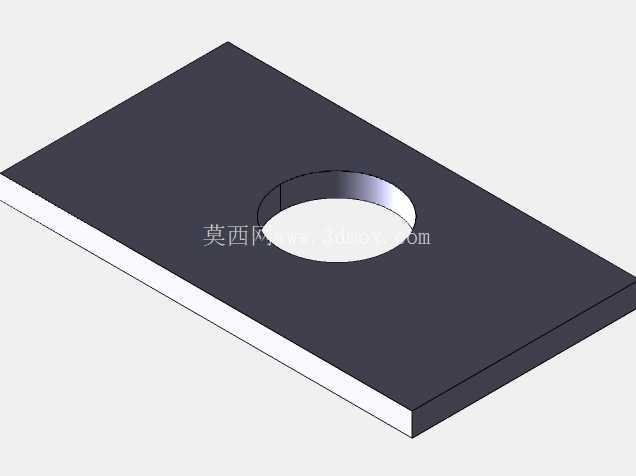

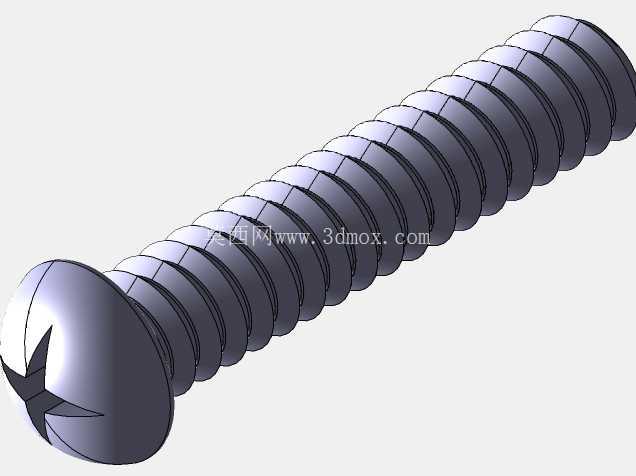

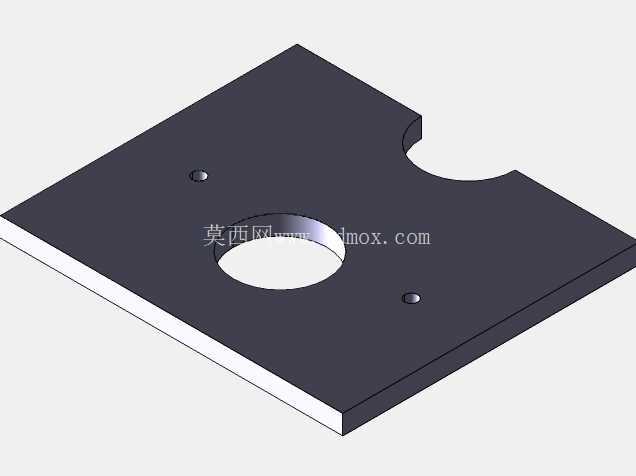

　　需要注意的是，由于导轨与直线轴承之间存在固有摩擦阻力，加上传动同步带存在一定的弹性形变，在搭建控制模型时需要将这些非线性因素纳入补偿范围，否则很容易出现摆杆在平衡位置附近高频振荡的问题，另外顶部配重块的重量需要根据驱动电机的扭矩参数做匹配调整，配重过大会超出电机的驱动能力导致无法完成起摆动作，配重过小则会让摆杆的响应过于灵敏，提升控制算法的调试难度。整套装置的结构件大多采用标准件与通用加工件组合的形式，直线光轴、直线轴承、同步轮、同步带、紧固件都可直接采购标准型号，铝制安装板与滑块只需要做简单的铣削与钻孔加工即可完成制作，整体加工成本较低，适合实验室自主搭建或小批量制作用于教学场景。
