工业气动涡流制冷管结构设计

　　在工业现场的局部温控场景里，涡流管是一类无需额外冷媒、仅靠压缩气源就能实现冷热分流的特殊元件，常被用在机床切削点局部降温、电子元器件快速冷却、工业检测探头恒温防护、狭小空间工位降温这类场景里，不需要复杂的制冷回路，接入常规工厂压缩空气管网就能工作，没有运动磨损部件，后期维护成本极低，适合在有防爆要求、高粉尘、强电磁干扰的复杂工业环境下长期使用。

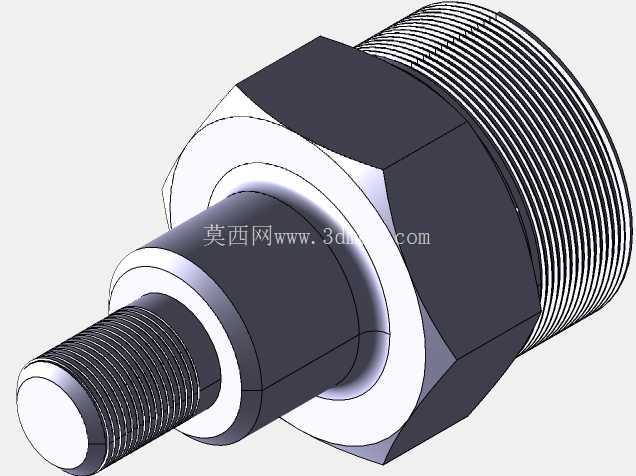

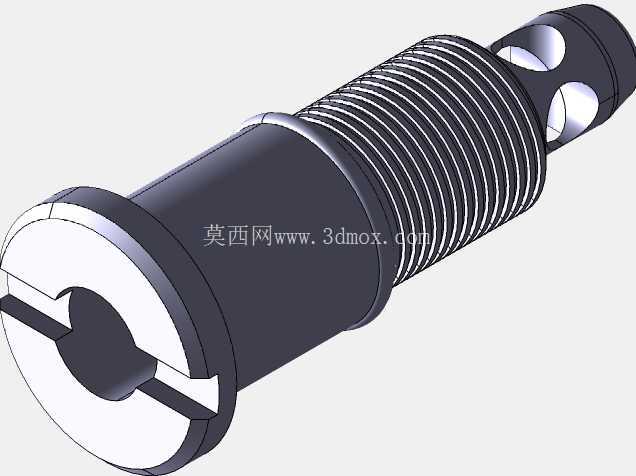

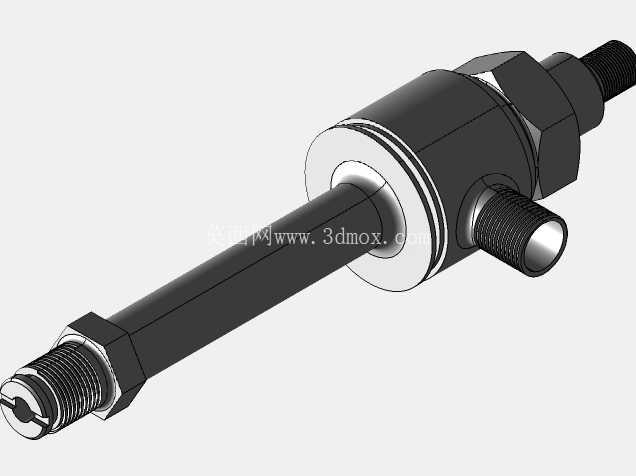

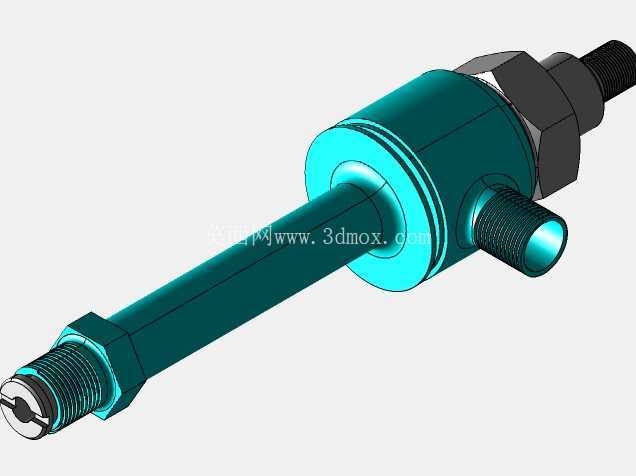

　　从结构设计逻辑来看，这款涡流管采用同轴长筒式布局，主体为圆柱形涡流腔结构，一端设置压缩空气进气接口，采用标准外螺纹连接形式，可直接匹配工厂常用的气动快插接头或者硬管连接，进气端内置涡旋发生结构，压缩空气进入后会在腔体内形成高速旋转的涡流，沿管壁向热端流动过程中实现能量分离，热端设置可调的温控旋钮结构，通过调整热端排气的开度比例，就能灵活调节冷端输出气流的温度与流量，适配不同工况下的冷却需求。冷端为细长管状输出结构，端部同样采用标准外螺纹接口，可根据使用需求加装冷风喷嘴、导流管等附件，精准将冷却气流导向需要降温的点位，避免冷量散逸。

　　从安装边界来看，整体结构为细长同轴形态，主体最大外径适配常规气动元件的安装空间，冷端长管长度可覆盖一定距离的点位冷却需求，不需要额外加装延长管路就能直接伸到狭窄的加工工位或者设备内部，安装时可通过主体上的六角结构用普通扳手拧紧固定，不需要特殊工装，进气、冷端、热端三个接口的位置布局合理，不会出现管路干涉的问题，不管是直接固定在设备机架上，还是搭配小型安装支架做角度调整都很方便。

　　功能特性上，这款涡流管完全依靠空气动力学原理实现制冷，内部没有任何电子元件、运动活塞或者密封磨损件，工作时不会产生电火花，也没有冷媒泄漏的风险，在易燃易爆的化工车间、有高洁净要求的电子生产车间都能使用，工作时仅会产生轻微的气流噪音，搭配常规消音器就能满足车间噪音管控要求。实际使用中，输入常规0.4-0.8MPa的压缩空气，就能快速输出低于室温数十度的冷气流，冷量输出响应速度极快，接通气源数秒内就能达到稳定的制冷温度，不需要预冷等待，适合间歇性工作的冷却工位，也可以长时间连续运行，不会出现传统压缩机制冷的结霜、压缩机过载等问题。

　　设计过程中重点考虑了不同工况的适配性，涡流腔的内壁做了光滑过渡处理，减少气流旋转过程中的阻力损失，提升能量分离效率，降低压缩空气的消耗量；各个连接部位的螺纹都采用标准气动管螺纹规格，和市面上常规的气动附件完全通用，不需要定制特殊接头；热端的调节结构采用阻尼式设计，调整到设定开度后不会因为气流振动出现位置偏移，能长期保持稳定的温度输出。在机床加工场景下使用时，可直接将冷端对准刀具切削位置，持续输出低温气流带走切削热量，延长刀具使用寿命，提升加工件的表面质量；在电气柜局部降温场景中，可将冷气流引入密闭的控制箱内，对发热的功率元件进行定点冷却，避免高温导致的元件老化、参数漂移问题；在工业检测场景中，可为温度敏感的检测探头提供恒定的低温环境，保证检测精度不受环境温度波动影响。

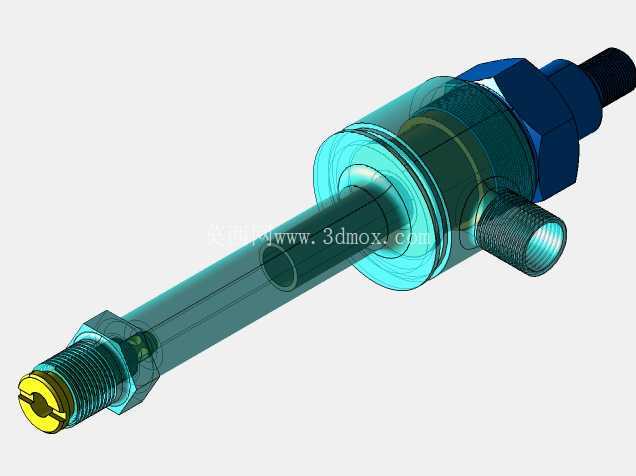

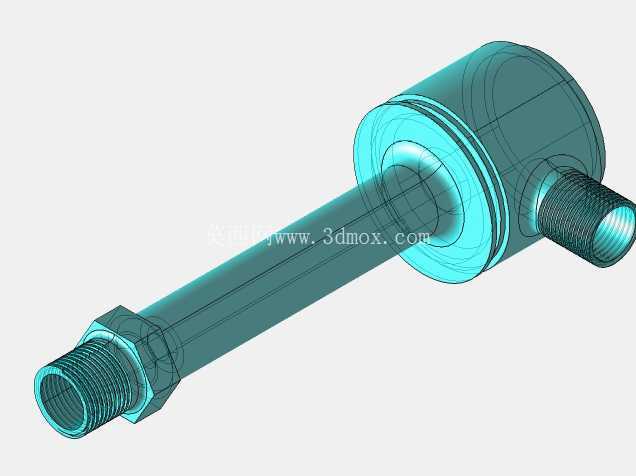

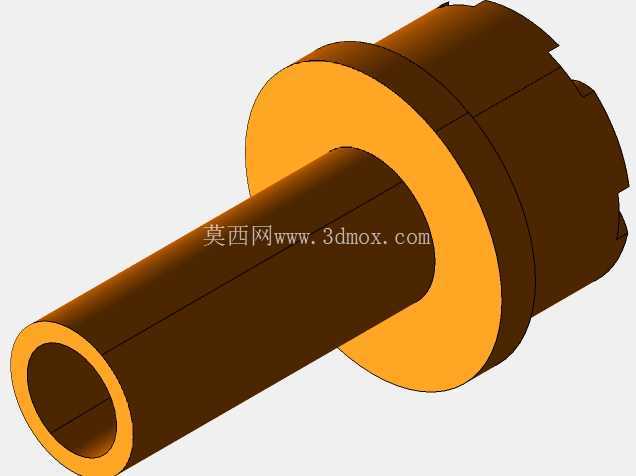

　　从结构细节来看，主体的透明可视化腔体设计（建模阶段的结构展示形式）可直观观察内部涡流腔的结构形态，方便设计人员理解涡流发生的原理，也便于后续做结构优化时调整腔体尺寸、进气角度等参数；各个接口的螺纹长度都经过匹配设计，拧紧后不会出现螺纹过短导致的漏气、或者螺纹过长顶到内部流道的问题；冷端的细长管结构做了壁厚优化，在保证结构强度的前提下尽可能减小外径，能伸入到非常狭小的缝隙内完成冷却作业，比如精密模具的内部冷却、微小电子元件的焊接后降温等场景都能适用。
