全封闭涡旋式制冷压缩机三维结构设计

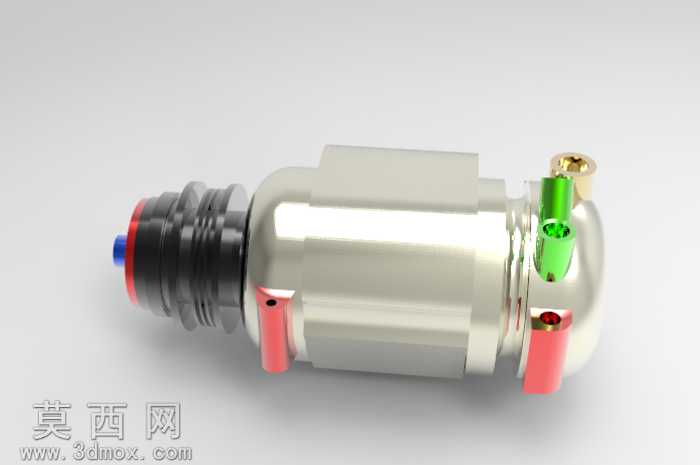

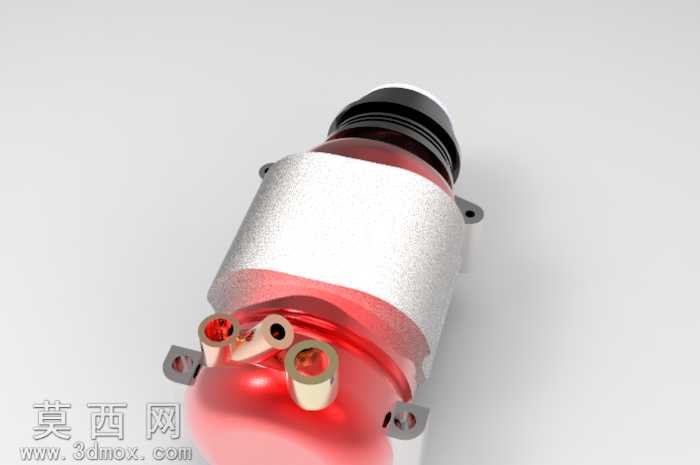

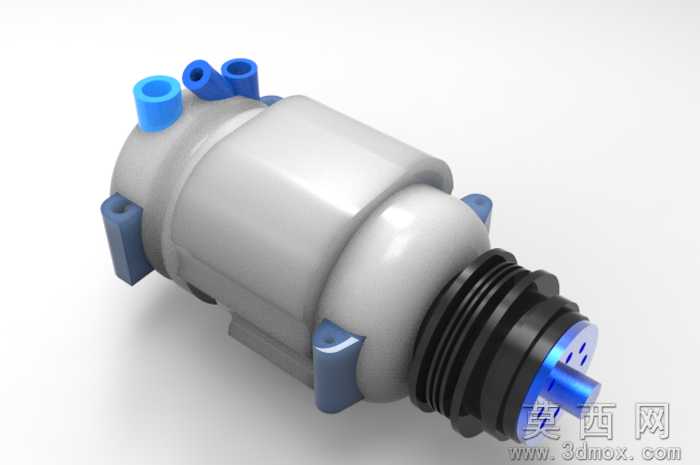

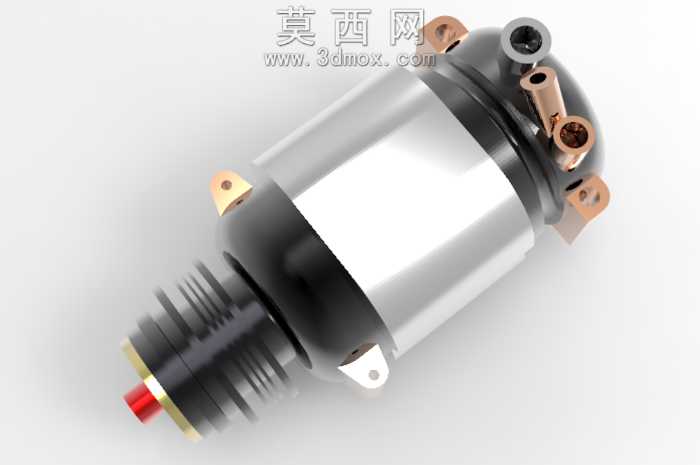

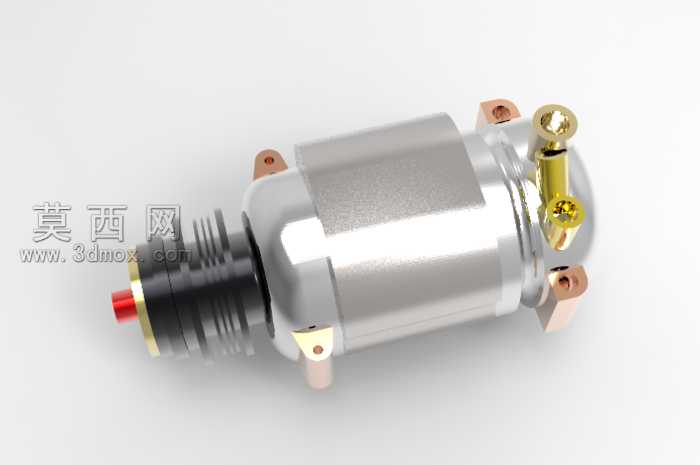

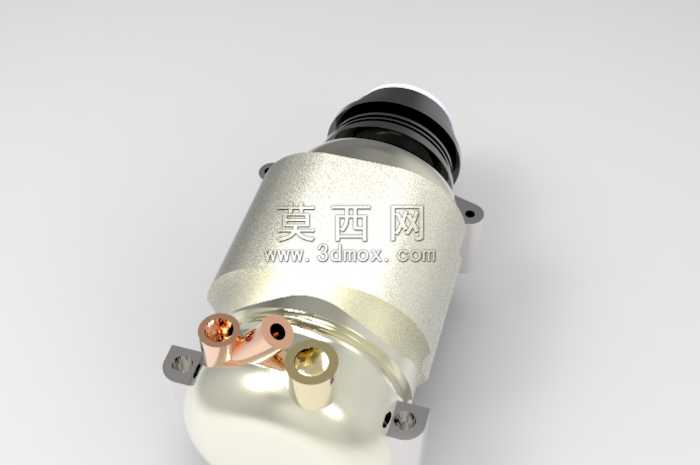

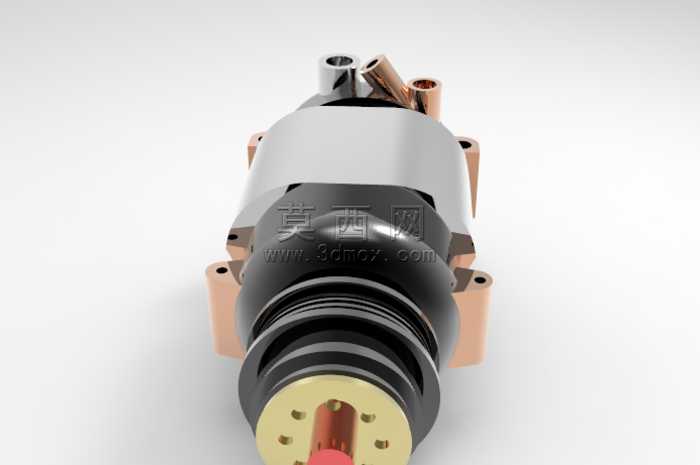

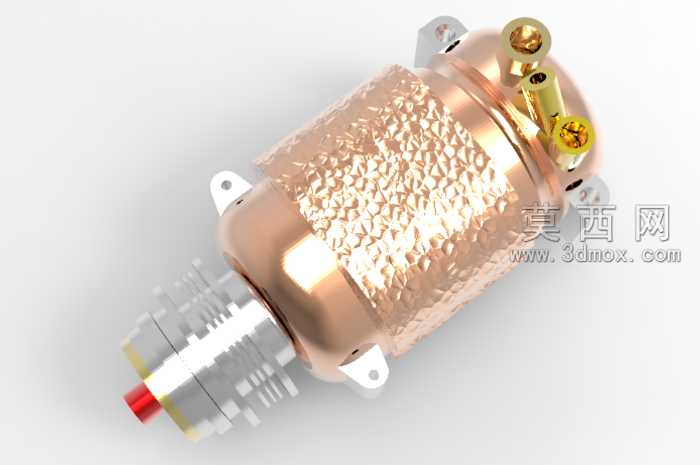

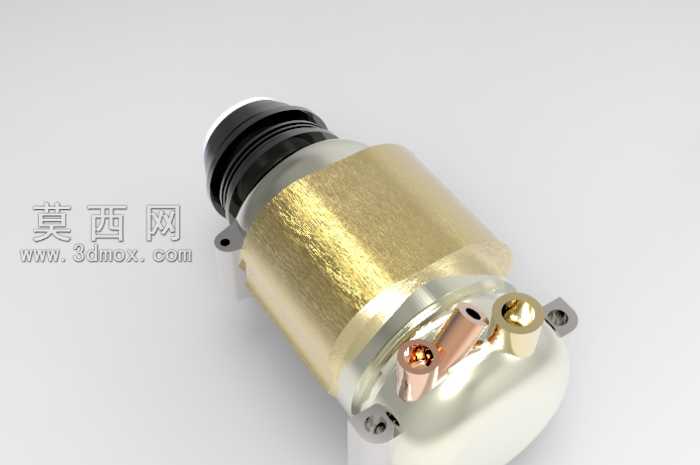

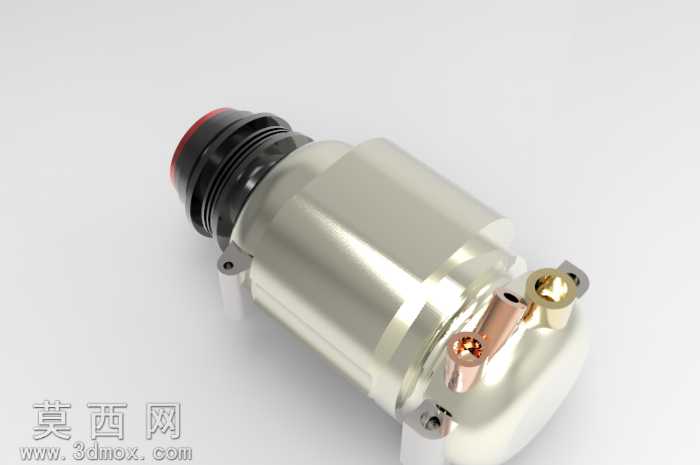

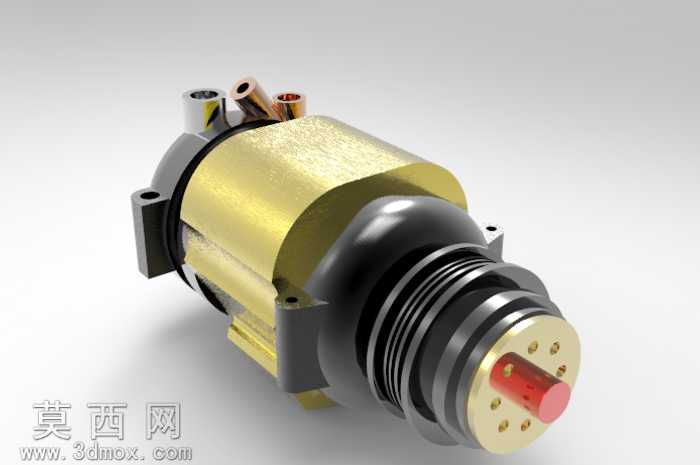

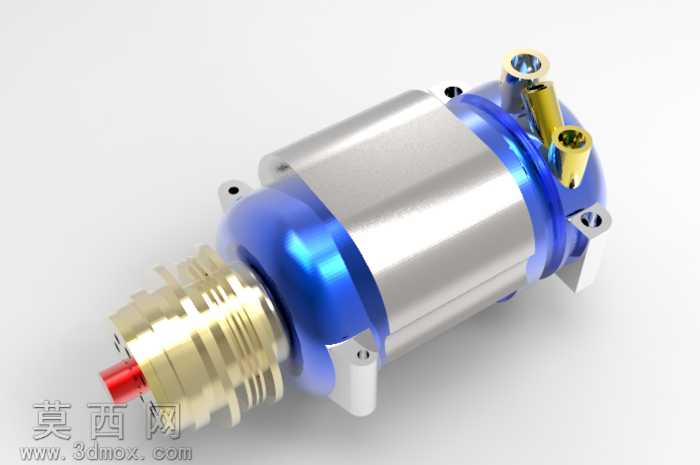

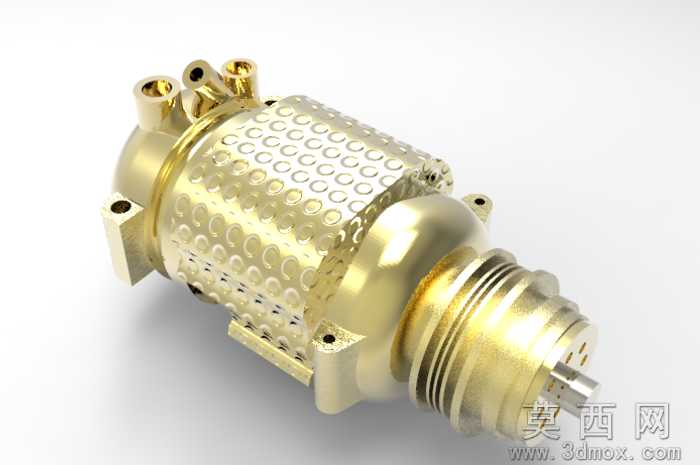

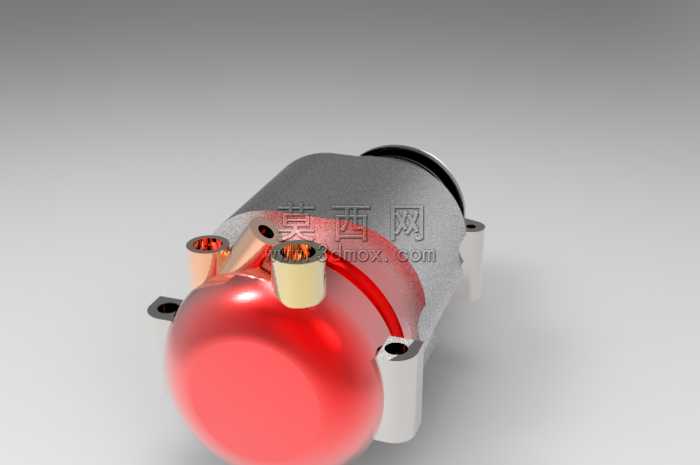

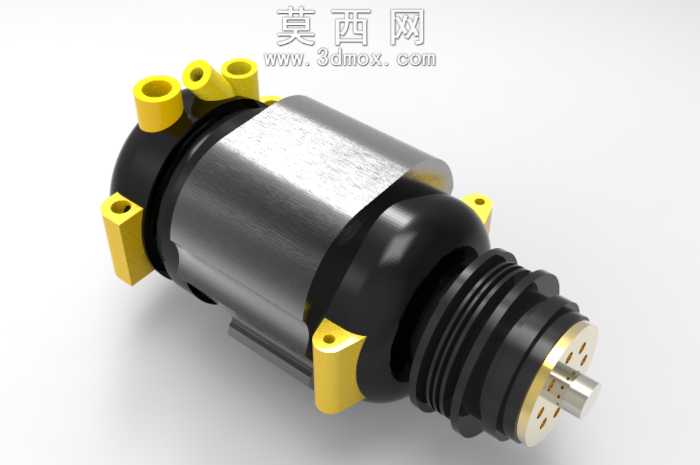

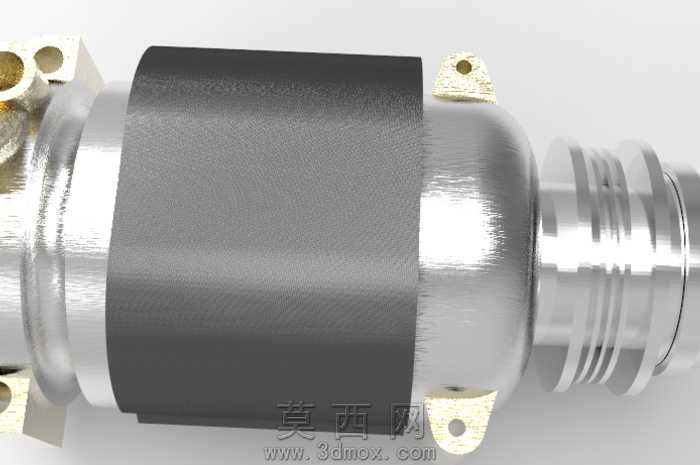

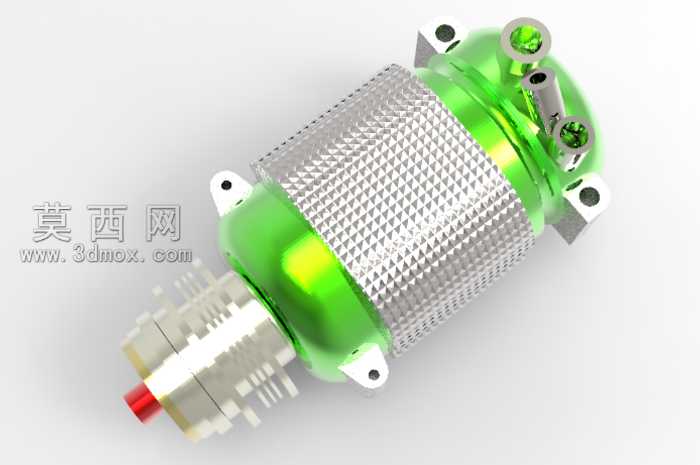

本模型为全封闭涡旋式制冷压缩机的三维实体设计，建模过程严格遵循制冷压缩机的实际生产制造规范，首先通过基准面定位搭建整体装配骨架，自顶向下拆分出壳体组件、涡旋盘组件、电机组件、吸排气接口组件、接线端子组件五大核心模块，各零件间的装配约束完全匹配实际装配公差要求，可实现无干涉的虚拟装配验证。建模阶段针对全封闭壳体的曲面造型做了精细化处理，采用放样曲面结合实体加厚的方式还原金属壳体的冲压成型特征，壳体表面的安装吊耳、固定支脚均通过凸台拉伸、倒角、圆角命令完成细节刻画，还原了铸件壳体的过渡圆角与拔模斜度特征。材质渲染阶段，主壳体赋予磨砂金属银材质，模拟冷轧钢板冲压后经电泳喷涂的哑光金属质感，顶部黑色端盖赋予耐油橡胶材质，还原绝缘密封端盖的哑光磨砂质感，吸排气铜质接口赋予紫铜材质，通过调整金属粗糙度与反射参数还原铜管的暖金属光泽，接线端子部分赋予黄铜金属材质，还原电气接插件的亮面金属质感，整体渲染效果还原了实物的材质层次。结构设计上完整还原了涡旋压缩机的核心结构特征：顶部的密封端盖设置有多层环形密封槽结构，用于安装橡胶密封圈实现壳体内腔的高压密封；侧方布置的高低压接口区分吸气与排气通路，接口处设计有焊接坡口结构，匹配实际制冷管路的焊接装配要求；壳体侧面的接线端子组件设置有绝缘基座与金属接线柱，还原了压缩机电机的供电连接结构；底部的固定支脚设计有安装通孔，可匹配标准减震垫与机组底座的安装固定。设计过程中重点考量了全封闭压缩机的结构合理性，各部件的尺寸比例严格参照商用小型制冷压缩机的实际参数，涡旋盘的型线采用渐开线参数化建模，可直观展示动静涡旋盘的啮合压缩腔结构，壳体内部的电机定子、转子装配位置做了简化示意，既保证外观结构的完整还原，也清晰呈现了压缩机的内部布局逻辑，可用于制冷系统原理展示、产品外观方案评审、安装适配性校核等场景。
