高压力比介质输送离心式鼓风机结构模型

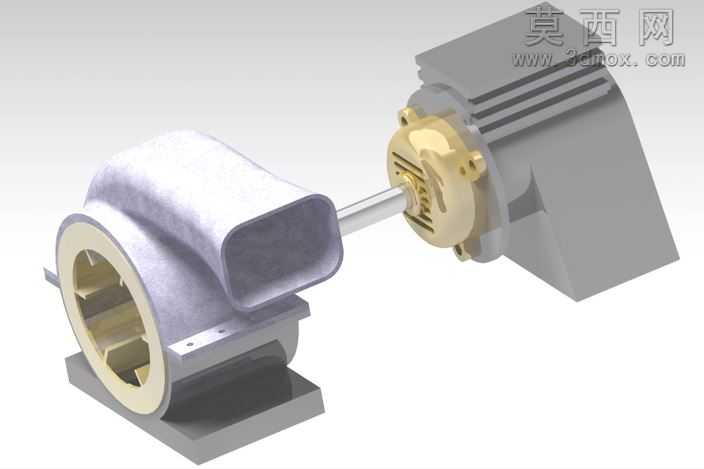

本模型为高压力比介质输送用离心式鼓风机三维建模成果，建模过程严格遵循流体机械结构设计规范，首先通过参数化草绘确定蜗壳流道的基圆直径、蜗舌间隙、出口扩压段角度等核心尺寸，采用曲面放样、边界混合等建模命令构建光滑过渡的蜗壳流道曲面，确保流道无突变折角以降低介质流动阻力。叶轮部分采用参数化阵列建模方式，按照后弯式叶片的安装角、叶片数、轮盘轮盖的锥度参数逐一构建单叶片特征后完成圆周阵列，保证叶片型线符合气动设计要求，同时对叶轮与主轴的配合轴孔、键槽结构做了精确还原，确保装配关系符合机械设计标准。动力端的电机壳体采用拉伸、抽壳、筋特征阵列等命令构建，还原了电机外壳的散热筋结构、端盖定位止口、轴承安装位等细节，连接电机与叶轮的传动轴做了轴肩、退刀槽等工艺结构的还原，保证轴系零件的装配干涉检查可直接通过模型完成。渲染阶段针对不同部件赋予对应材质：蜗壳与机座赋予铸铁哑光金属材质，还原铸造壳体的粗糙质感；叶轮与传动轴赋予抛光钢材材质，体现转动部件的加工精度；电机端盖与接线部位赋予黄铜金属材质，区分不同功能部件的材质差异；底座部分做了安装地脚螺栓孔的细节刻画，还原设备实际安装的固定结构。设计思路围绕高压力比工况的使用需求，优化了蜗壳的扩压段长度与叶轮叶片出口角，在模型构建过程中对各转动部件与静止部件的间隙做了精确控制，既保证模型的结构完整性，也为后续的气动仿真、结构强度校核提供精准的三维数模基础，模型各零件可单独拆分编辑，支持后续的工程图导出、装配干涉检查、运动仿真等后续设计工作。
