多工位转盘式多工具钻孔加工设备

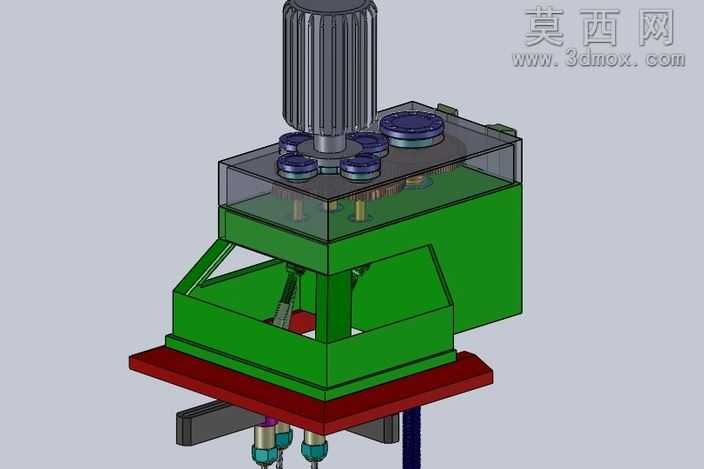

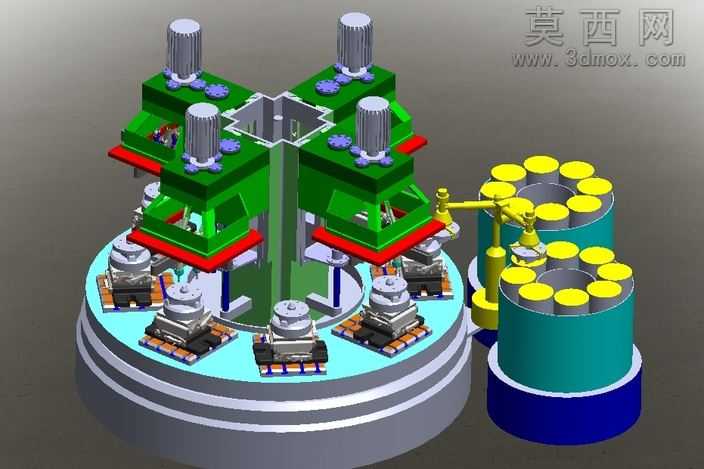

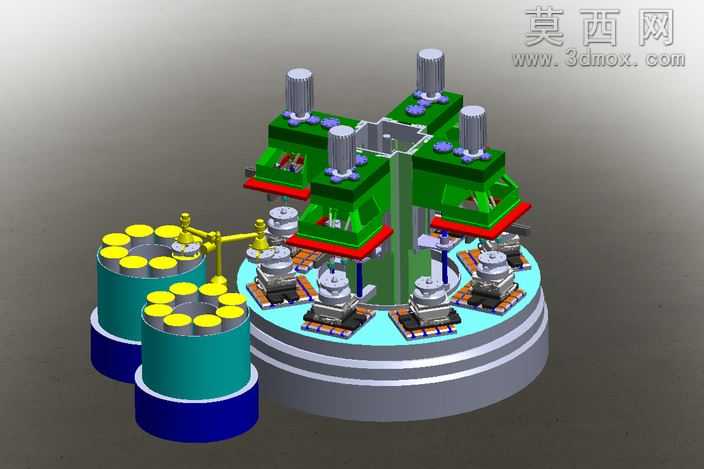

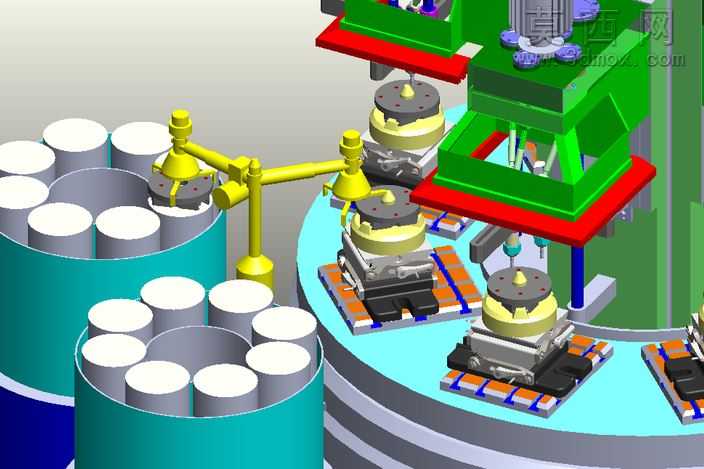

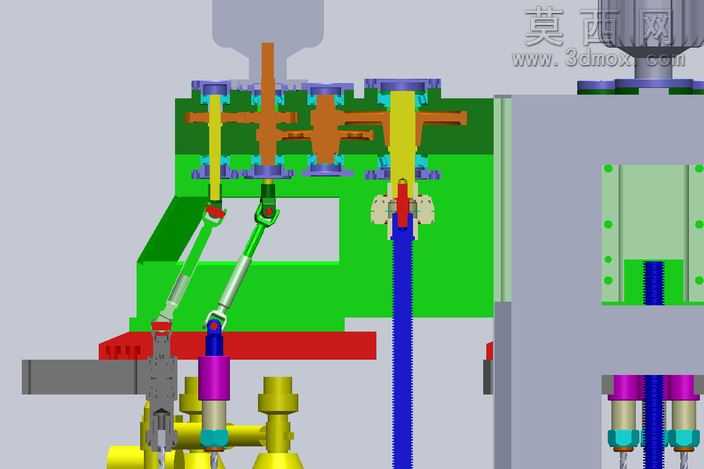

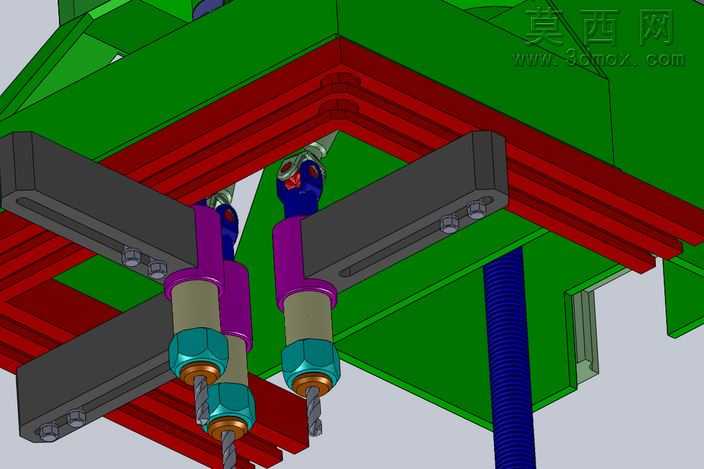

本模型为转盘式多工具钻孔加工设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构进行干涉校验，确保各运动部件无运动冲突。模型整体采用回转式布局设计，核心为大直径圆形回转工作台，工作台沿圆周方向均匀布置多组工件装夹工位，每个工位配套独立的工件定位夹具与滑移承载底座，可实现工件在不同加工工位间的精准流转，大幅提升单批次工件的加工效率。设备上部沿回转台周向对称布置四组独立的钻孔加工动力头单元，每组动力头顶部配置驱动电机，通过齿轮传动组将动力传递至多根输出钻轴，可实现单动力头驱动下的多孔同步加工，动力头配套垂直进给导向结构与红色防撞缓冲垫板，保障进给行程的稳定性与加工安全性。设备侧部配套回转式刀库与自动换刀机械臂结构，刀库采用分层圆柱式布局，可存储多组不同规格的钻孔加工刀具，机械臂可根据加工需求自动完成刀具取放与更换，适配不同孔径、不同加工工序的钻孔作业需求。渲染阶段针对不同部件赋予对应材质属性：回转台主体采用金属磨砂钢材材质，动力头壳体采用工程漆面材质，传动齿轮采用亮面金属材质，刀库与机械臂采用工业烤漆材质，缓冲垫板采用橡胶材质，通过光影渲染还原设备真实的工业质感。设计思路围绕高效批量钻孔加工需求展开，通过多工位回转输送、多轴同步钻孔、自动换刀的结构组合，替代传统单轴单工位钻孔设备的低效作业模式，可完成工件的多面、多孔位连续钻孔加工，减少工件重复装夹的定位误差，适配中小尺寸零件的批量钻孔加工场景，整体结构紧凑，各功能模块布局合理，运动逻辑清晰，可作为非标自动化钻孔设备设计的参考方案。
