紧凑多功能轻型枪式车床结构设计

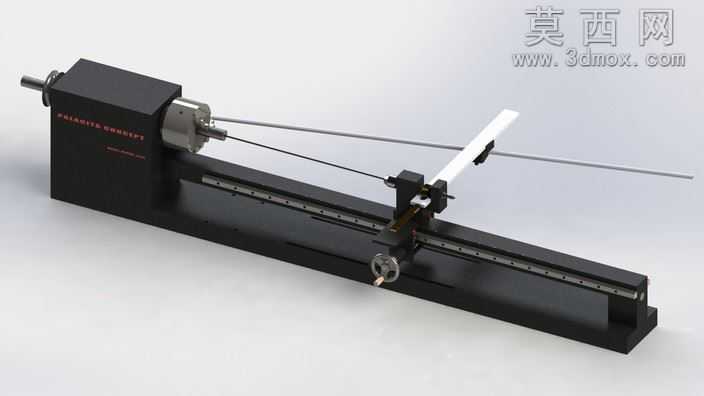

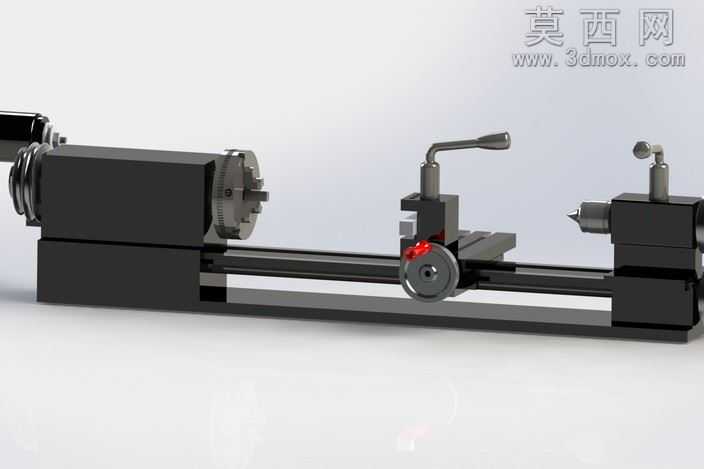

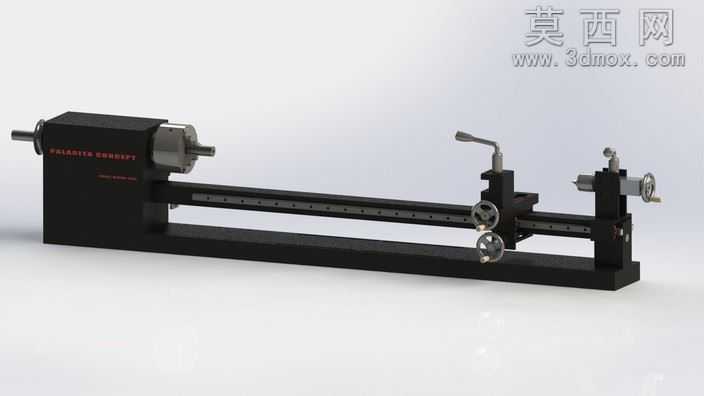

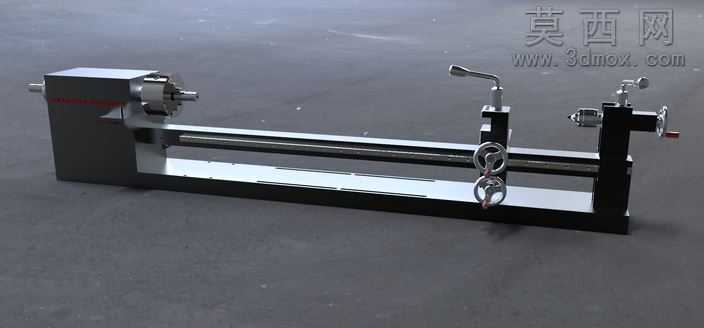

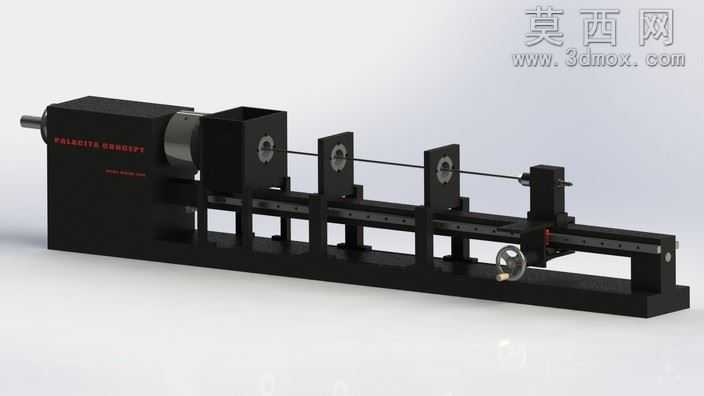

本作品为全新原型概念的结构紧凑型轻型枪式车床三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工设备的设计规范，对每一处装配结构、运动部件都做了精准的尺寸约束与干涉校验，确保模型可直接用于后续的结构优化、工程图导出与加工参考。渲染阶段采用哑光磨砂黑作为床身主体材质，搭配金属镀铬质感的操作手轮、主轴卡盘、尾座顶尖部件，通过光影调整清晰展现设备的结构层次，金属部件的反光效果贴合实际工业设备的材质表现，床身表面的刻度标识也做了精细化贴图处理，还原真实车床的操作标识细节。结构设计上，该款车床适配1200毫米长度的工件加工，床身采用一体式长条形刚性基座设计，导轨沿床身通长布置，保证刀架与尾座的移动直线度；主轴箱集成在床身左端，采用大直径主轴通孔设计适配长棒料加工，刀架部分设置横向与纵向双进给手轮，可实现多方向的进给调节，尾座采用可锁紧滑动结构，可适配不同长度工件的顶紧需求，同时预留了刀具安装拓展位，可快速更换不同加工刀具。设计思路围绕紧凑化、多功能化展开，打破传统轻型车床功能单一的局限，单台设备可覆盖钻孔、铰刀加工、镗孔、内外圆车削、端面研磨、刀具或按钮旋钮膛线加工等多类加工场景，整套模型包含所有原始设计文件与修改后的原型设计内容，所有运动部件均保留了装配约束关系，可直接用于运动仿真验证，验证各操作手轮带动刀架、尾座移动的行程范围与传动逻辑，为小型加工场景、个人工坊的轻型加工设备选型与改装提供完整的三维参考依据，模型的每一处细节都对应实际加工的功能需求，没有冗余的装饰结构，所有部件的尺寸比例都经过反复校核，确保结构合理性与加工可行性。
