环型变压器绕组加工专用机床结构设计

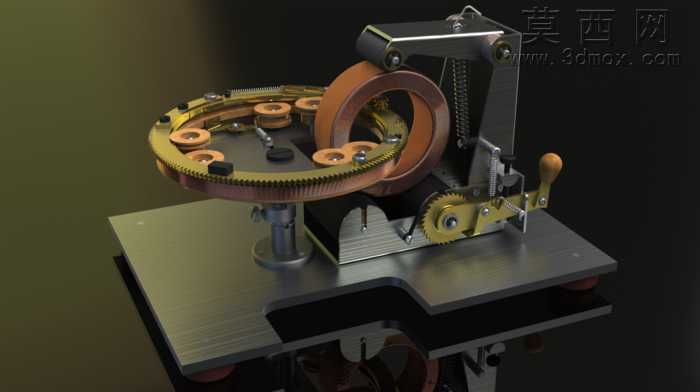

本模型为环型变压器绕组加工专用机床的三维设计成果，建模阶段采用自底向上的装配思路，先对各独立零部件进行参数化建模，再通过同轴、重合、齿轮啮合等标准配合关系完成整体装配，完整还原了设备的真实机械结构。模型中包含大直径回转承载盘、铜质环型工件夹持机构、链传动进给组件、齿轮传动副、手动操作摇柄、金属机架底座等核心部件，各运动部件的活动范围均按照实际加工工况做了限位约束，可直观演示绕组绕制过程中的机构运动逻辑。材质渲染阶段针对不同零部件做了区分处理：机架底座采用拉丝不锈钢材质，还原金属切削加工后的细腻纹理与冷调金属光泽；传动齿轮、操作手柄做了黄铜材质表现，突出耐磨构件的金属质感；环型变压器磁芯采用棕褐色绝缘材质，表面做了细微的磨砂质感处理，还原磁环的真实物理特性；承载盘上的绝缘固定座采用黑色工程塑料材质，与金属构件形成清晰的视觉区分。整体渲染采用影棚级布光方案，通过主光源勾勒设备整体轮廓，辅助光源补全暗部结构细节，阴影做了柔和化处理，既突出各部件的结构层次，也清晰展现了不同材质的质感差异。设计过程中重点考量了环型工件绕线的特殊工艺需求，回转承载盘可带动磁环做周向转动，配合排线机构的进给运动，能够实现导线在环型磁芯上的均匀排布，手动摇柄的传动比经过合理设计，可保证操作人员手动操作时的进给精度，设备底座做了镂空减重设计，在保证结构刚性的前提下降低整体重量，各紧固件、定位销等标准件均按照国标参数建模，保证模型具备实际生产参考价值，可用于环型绕线设备的结构验证、教学演示以及工艺改进参考。
