齿轮齿条式动能回收发电装置结构设计

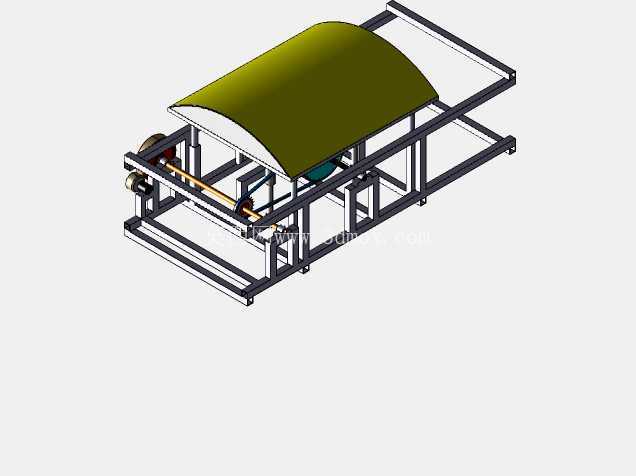

　　该装置核心采用齿轮齿条啮合传动结构，将外部输入的往复直线动能转化为旋转机械能，最终驱动发电模块完成电能输出，整套结构依托方管焊接成型的双层机架完成所有部件的承载固定，上层预留弧形罩板安装位，可适配户外露天布设场景下的防雨、防尘防护需求，避免传动部件长期暴露出现锈蚀卡滞问题。从实际应用场景来看，这类结构可嵌入道路减速带、人行步道踩踏区、轨道交通减震段等存在持续往复位移的场景中，将过往车辆碾压、行人踩踏产生的废弃动能收集转化为可利用的电能，为周边低功耗传感设备、警示标识、照明单元提供稳定电力供给，无需额外布设外接供电线路，适配偏远路段、临时施工区域等供电布设难度较高的场景。

　　整套传动路径的设计逻辑围绕动能传递效率优化展开：齿条作为直线运动输入端，通过线性导轨约束其运动轨迹，保证与啮合齿轮的中心距始终处于设计公差范围内，避免偏载导致的齿面异常磨损；齿轮输出端通过联轴器与减速增速模块连接，将齿条往复运动的低转速高扭矩输入转化为发电模块适配的高转速低扭矩输出，匹配发电单元的额定工作转速区间，提升动能到电能的转换效率。机架部分采用标准化矩形钢管焊接成型，底部预留均匀分布的地脚安装孔，可直接通过膨胀螺栓固定于混凝土基础上，安装边界可根据布设场景的预留空间调整管材长度，适配不同宽度的道路、步道安装需求；上层弧形罩板采用曲面成型设计，弧面高度不超出机架整体外轮廓，避免突出结构对过往车辆、行人造成剐蹭，罩板与机架之间采用可拆卸螺栓连接，后期维护时可直接拆卸罩板完成传动部件的润滑、磨损件更换作业。

　　传动结构的运动行程设计匹配常规场景下的位移输入量，齿条的有效啮合长度覆盖日常碾压、踩踏产生的最大位移区间，同时在齿条两端设置硬限位缓冲块，避免超行程运动导致的轮齿崩断、结构变形问题；发电模块固定于机架中层的安装平台上，平台预留可调节长孔，可根据不同型号发电单元的安装尺寸调整固定位置，兼容不同功率等级的发电模块适配需求。整套结构的运动副均采用自润滑轴承配合，减少后期维护的润滑频次，适配户外长期无人值守的工作场景；所有外露金属构件均做防锈防腐表面处理，应对户外温差变化、雨水侵蚀带来的老化问题，延长设备整体使用寿命。

　　从结构建模的细节来看，齿轮齿条的啮合参数经过运动仿真验证，保证往复运动过程中无卡滞、无传动死点，传动效率处于合理区间；机架的焊接节点均做加强筋处理，承受反复冲击载荷时不会出现焊缝开裂、结构变形问题；整体装配完成后，所有运动部件均处于机架轮廓内部，无外露尖锐结构，满足公共区域布设的安全防护要求。
