标准USB公头连接线缆结构设计

　　日常电子设备互联场景中，USB接口是应用覆盖范围最广的有线连接载体，小到键鼠、U盘等外设，大到工业检测设备、数据采集终端的调试端口，都能看到这类标准接口的身影。这次呈现的USB公头线缆结构，完全遵循通用串行总线的物理层规范设计，金属屏蔽外壳的尺寸严格卡准接口公差带，插入标准母座时的插拔力控制在行业通用的合理区间，既不会因为过松导致接触不良，也不会因为插拔阻力过大损伤端口焊盘。

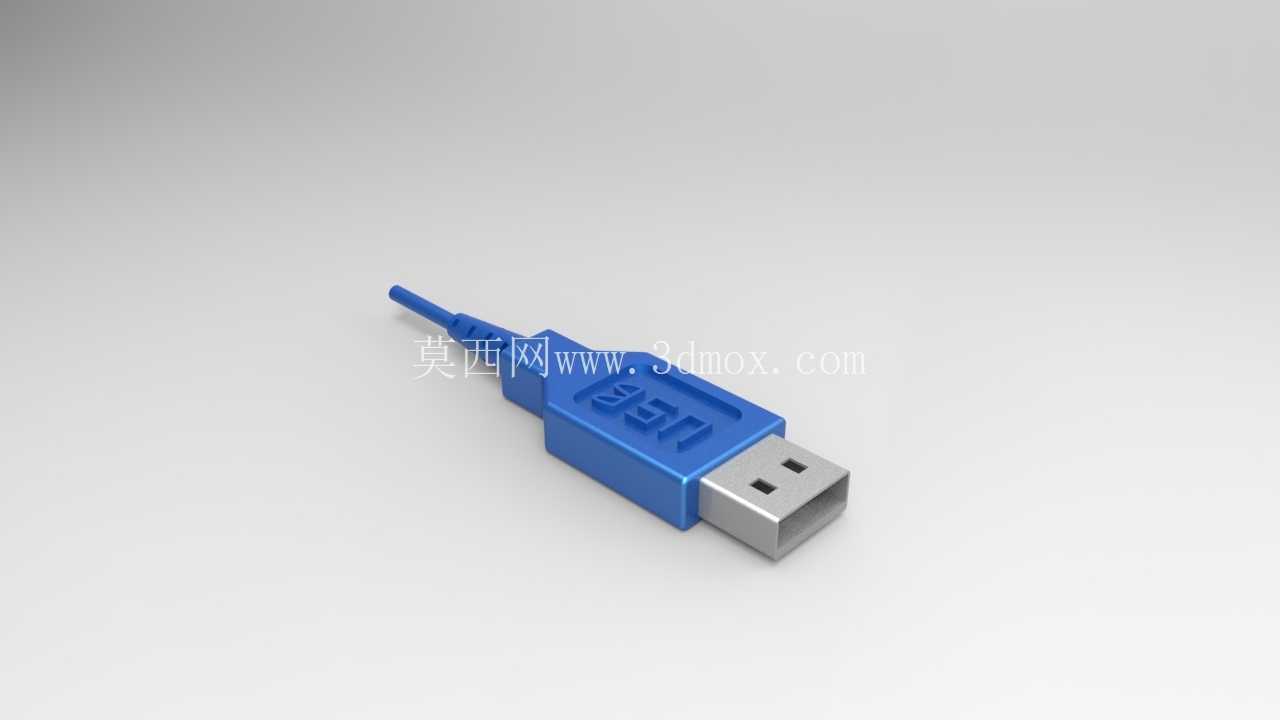

　　从结构设计逻辑来看，整个部件分为金属接触端、塑料绝缘基座、蓝色塑胶外壳、线缆过渡段四个核心部分。金属接触端采用冲压成型的不锈钢外壳包裹内部四个接触弹片，弹片的镀金层厚度按照常规商用级标准设定，保证上千次插拔后仍能维持稳定的接触电阻，不会因为氧化出现数据丢包或者供电中断的问题。塑料绝缘基座采用耐高温的工程塑料注塑成型，精准固定四个接触引脚的相对位置，引脚间距严格符合USB2.0规范的尺寸要求，避免相邻引脚出现短路风险。蓝色的塑胶外壳做了防滑纹理设计，表面的凹槽刚好匹配手指插拔时的施力位置，用户插拔时不需要过度用力就能顺利完成操作，外壳尾部做了渐缩的应力释放结构，和线缆外被紧密贴合，能承受日常使用中的弯折拉扯，避免线缆根部因为反复弯折出现线芯断裂的问题。

　　在实际工程应用中，这类USB线缆除了常规的消费电子场景，在工业设备调试场景也有大量需求，比如给PLC上传程序、给工业相机传输图像数据、给便携式检测设备供电，都需要这类稳定的连接线缆。设计时特意考虑了工业场景的使用需求，金属外壳的厚度比普通消费级线缆稍厚，能承受一定程度的外力磕碰，不会因为轻微撞击就出现外壳变形导致无法插入端口的问题。线缆外被采用耐磨的PVC材质，表面做了哑光处理，不容易沾染灰尘油污，在车间环境下使用也能维持较长的使用寿命。

　　从安装边界尺寸来看，公头金属端的外露长度严格控制在标准范围内，插入母座后不会因为公头过长顶坏母座内部的结构，塑胶外壳的最大外径也做了限制，遇到相邻端口间距较小的设备（比如紧凑排布的工业集线器），也不会出现相邻插头互相干涉无法同时插入的问题。尾部的应力释放段长度经过反复调整，既不会因为过短导致弯折半径过小损伤线芯，也不会因为过长占用过多的设备周边空间，在机柜内部布线时也能顺着走线槽顺畅排布，不会出现硬折导致的线缆损伤。

　　内部线芯的排布也做了优化，电源和地线的线径比信号线稍粗，能承载最大5V2A的供电电流，满足大部分外接设备的供电需求，信号线采用双绞结构，能减少外部电磁干扰对数据传输的影响，保证高速数据传输时的信号稳定性。整个模型的结构拆分完全按照实际生产的注塑、冲压、装配工序来搭建，每个部件的拔模角度、壁厚都符合量产工艺要求，不管是用来做结构验证，还是做设备布线的干涉检查，都能直接复用，不需要再做额外的结构调整。
