CATIA环境下涡轮机叶轮结构三维设计

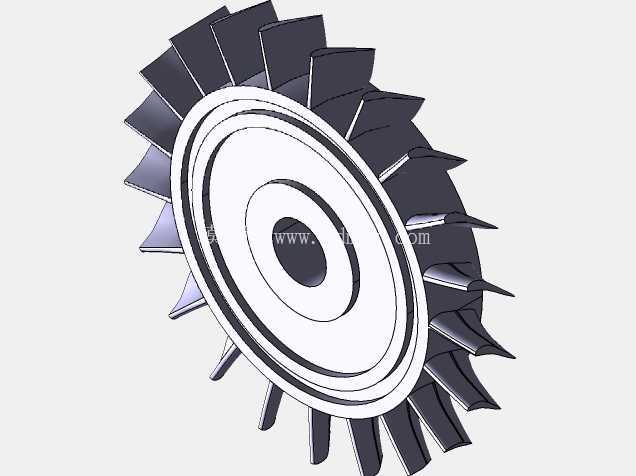

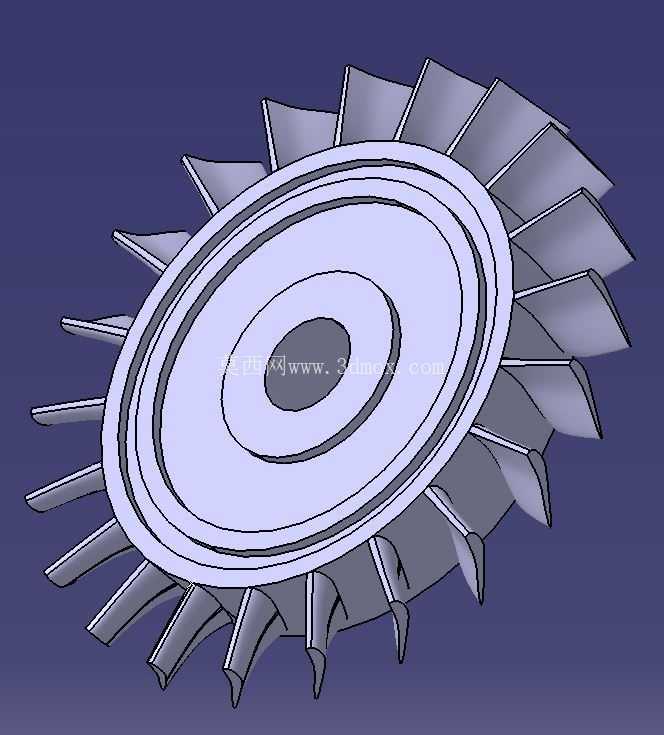

　　涡轮机叶轮作为透平动力装备的核心做功部件，广泛应用在航空发动机燃气涡轮段、地面燃气轮机发电单元、工业废气能量回收透平、车用涡轮增压器涡轮端等场景中，核心作用是将高温高压工质携带的热能与压力能转化为旋转轴的机械功，输出扭矩驱动压气机、发电机或其他负载端部件。本次建模完成的涡轮机叶轮采用径向-轴流混合式叶片构型，这类构型在中小功率透平场景中适配性极强，能够兼顾低工况下的进气效率与额定工况下的做功能力，避免纯轴流叶轮在小流量工况下容易出现的气流分离问题，也能克服纯径向叶轮高转速下轮缘应力过大的缺陷。

　　从结构设计逻辑来看，整个叶轮分为轮盘核心区、叶片成型区、轮毂安装区三个功能段，轮盘采用等强度变厚度设计，从中心安装孔位置向轮缘方向厚度逐步递减，匹配高转速旋转工况下的离心力分布规律，让不同半径位置的轮盘截面应力差值控制在合理区间，避免局部应力集中导致的结构失效。叶片部分采用非均匀扭转翼型设计，从轮毂根部到轮缘顶部的翼型安装角连续平滑过渡，根部翼型厚度更大以承载离心力与气流交变载荷，顶部翼型更薄以降低叶顶间隙的漏气损失，每片叶片的进出气边都做了小圆角钝化处理，既可以降低工质流动过程中的尾迹损失，也能避免尖锐边缘在高速气流冲蚀下出现过早磨损。

　　轮毂中心区域设计有阶梯式安装止口与键槽结构，止口的配合公差选用过渡配合等级，能够保证叶轮与传动轴装配时的同轴度要求，键槽位置对称分布在安装孔两侧，传递扭矩时可以平衡单侧受力，降低轴系运行过程中的振动幅值。从安装边界尺寸来看，轮盘的最大外径适配常规中小功率透平的蜗壳出口流道尺寸，轴向总宽度匹配扩压器与轴承座之间的预留安装空间，安装孔直径适配常用的阶梯传动轴规格，不需要额外加工转接套就可以完成装配，叶片顶部与轮盘外缘的跳动公差控制在微米级，装配后叶顶与蜗壳内壁的间隙可以稳定控制在设计值范围内，不会出现运转过程中叶片擦碰壳体的故障。

　　在实际工程应用中，这类叶轮的运行转速通常在每分钟数万转级别，建模过程中已经充分考虑了结构的动平衡特性，所有叶片沿圆周方向均匀分布，单个叶片的质量差控制在毫克级，轮盘的质心严格落在旋转轴中心线上，实际生产前只需要做少量的去重动平衡处理就可以达到G2.5级的动平衡精度要求。叶片的流道型线是基于一维热力计算得到的速度三角形参数，通过三次样条曲线拟合生成，能够保证工质在流道内从径向转为轴向的过程中流动平顺，没有明显的局部扩压段，降低流动过程中的能量损失，提升整个透平单元的运行效率。轮盘与叶片采用一体化建模逻辑，没有设计分体式装配结构，既避免了叶片与轮盘连接位置的应力集中问题，也减少了装配环节带来的累积误差，适合采用精密铸造或五轴铣削的工艺进行加工，加工完成后不需要额外的叶片装配工序，整体结构强度更高，能够承受更高的运行温度与更大的载荷波动。建模过程中对所有的过渡位置都做了圆角处理，尤其是叶片与轮盘连接的根部位置，采用大圆角平滑过渡，大幅降低了该位置的应力集中系数，在交变载荷作用下不容易出现疲劳裂纹，有效延长部件的使用寿命。
