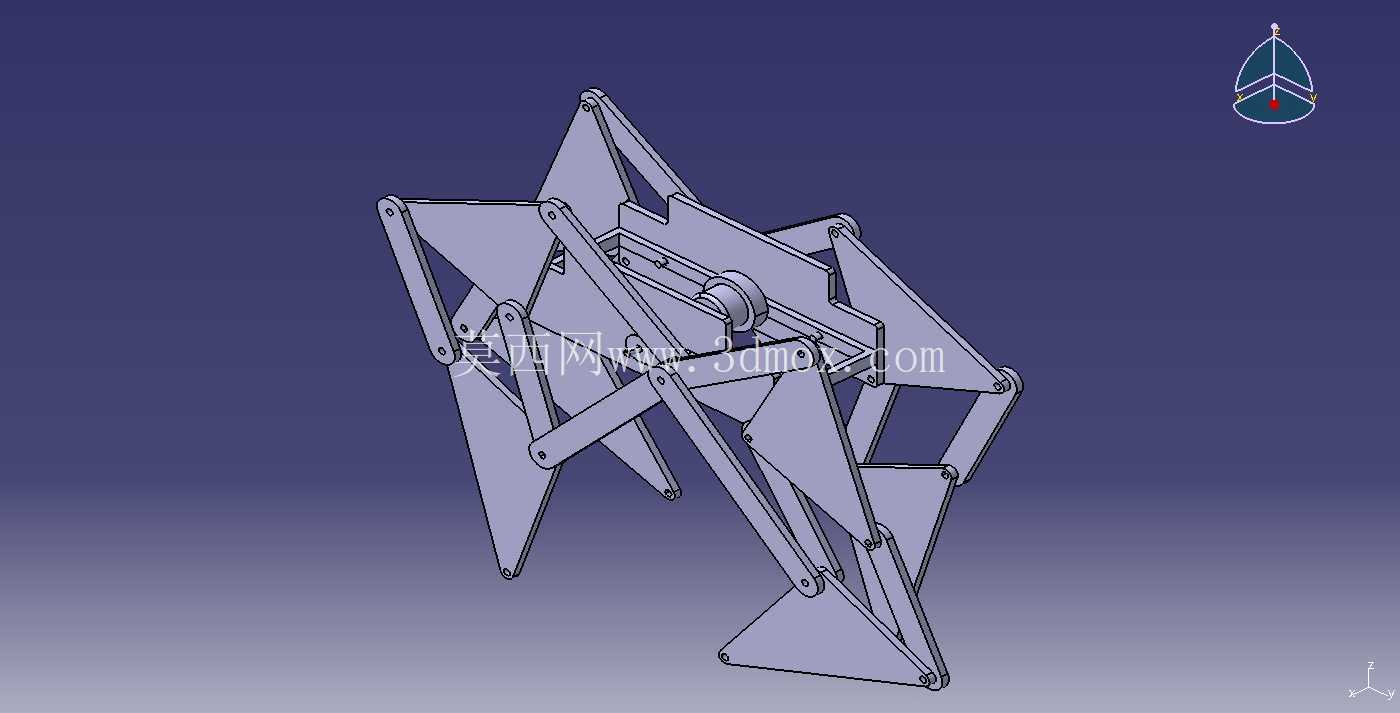

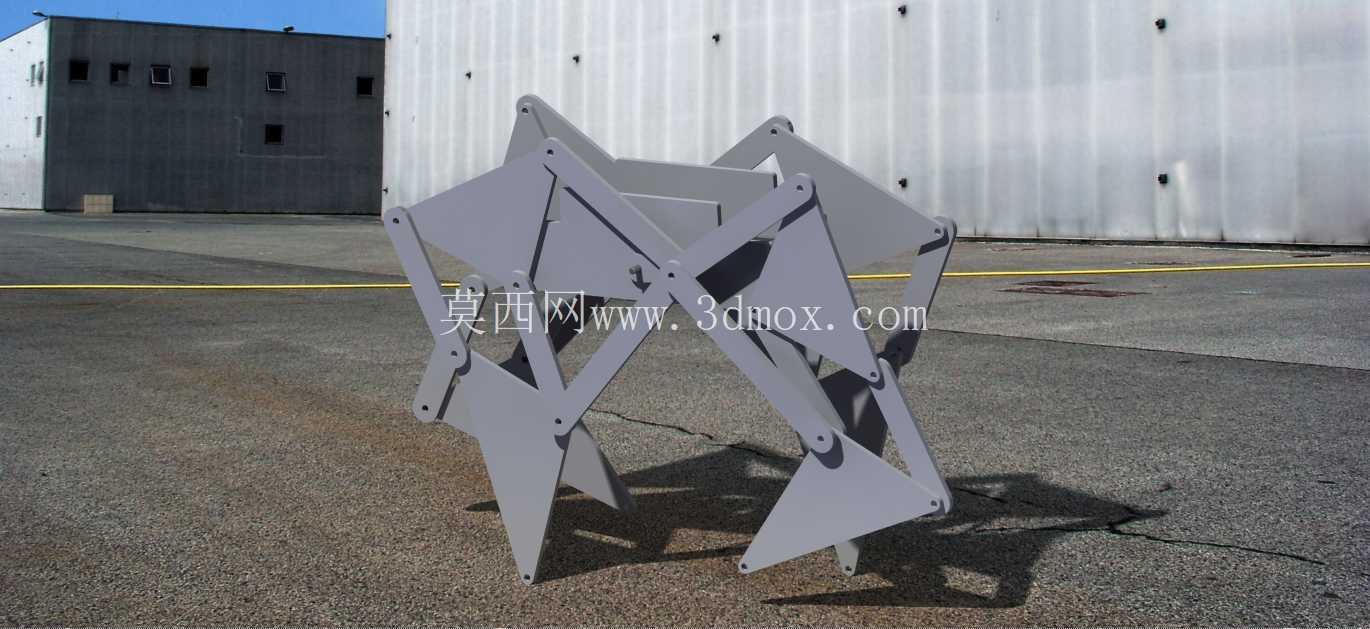

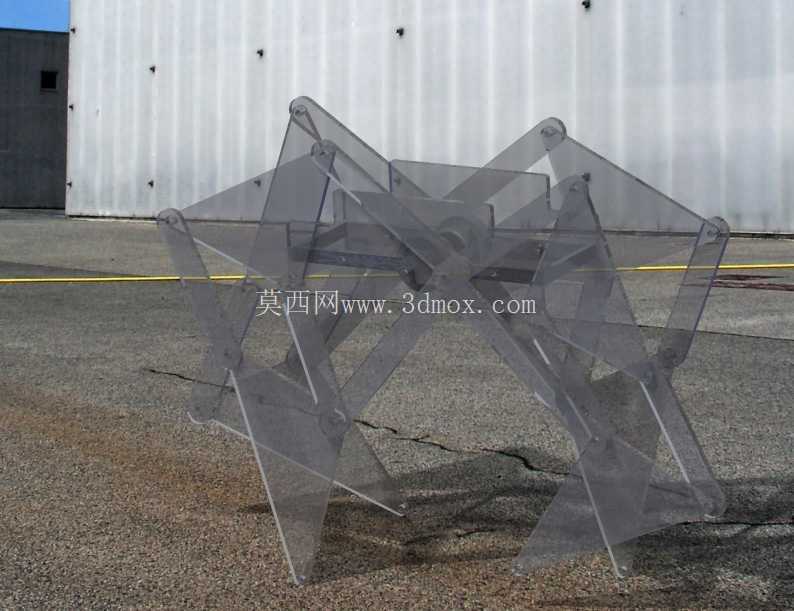

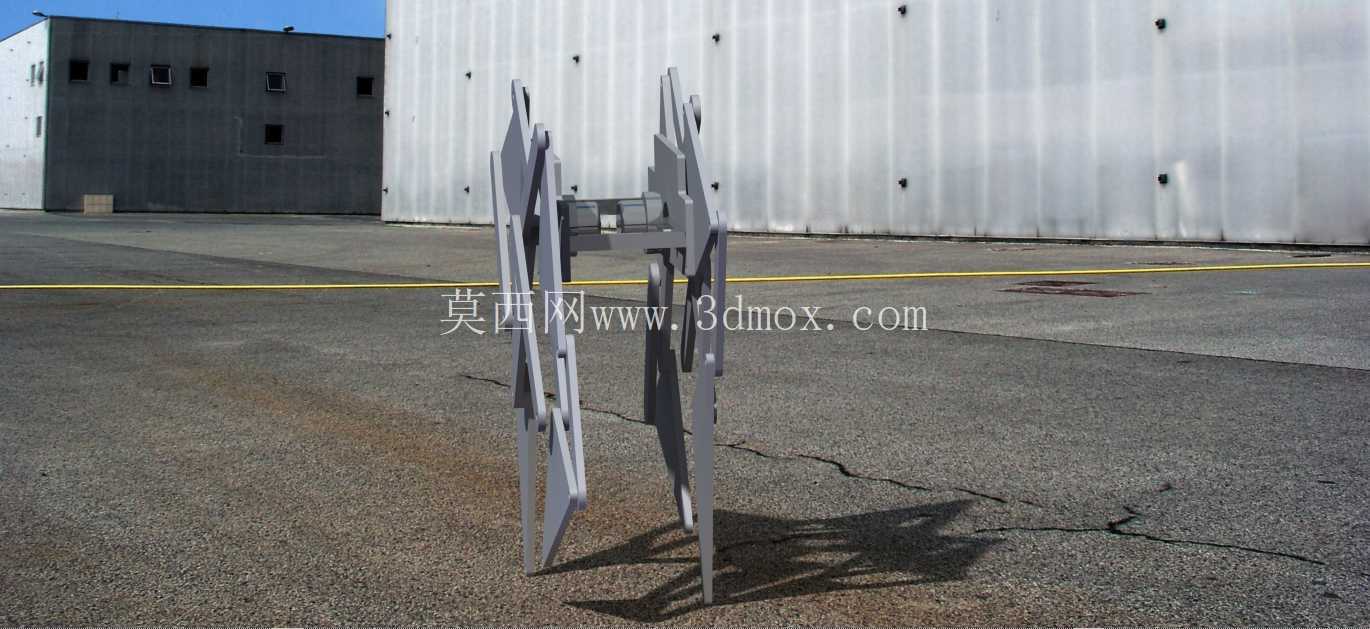

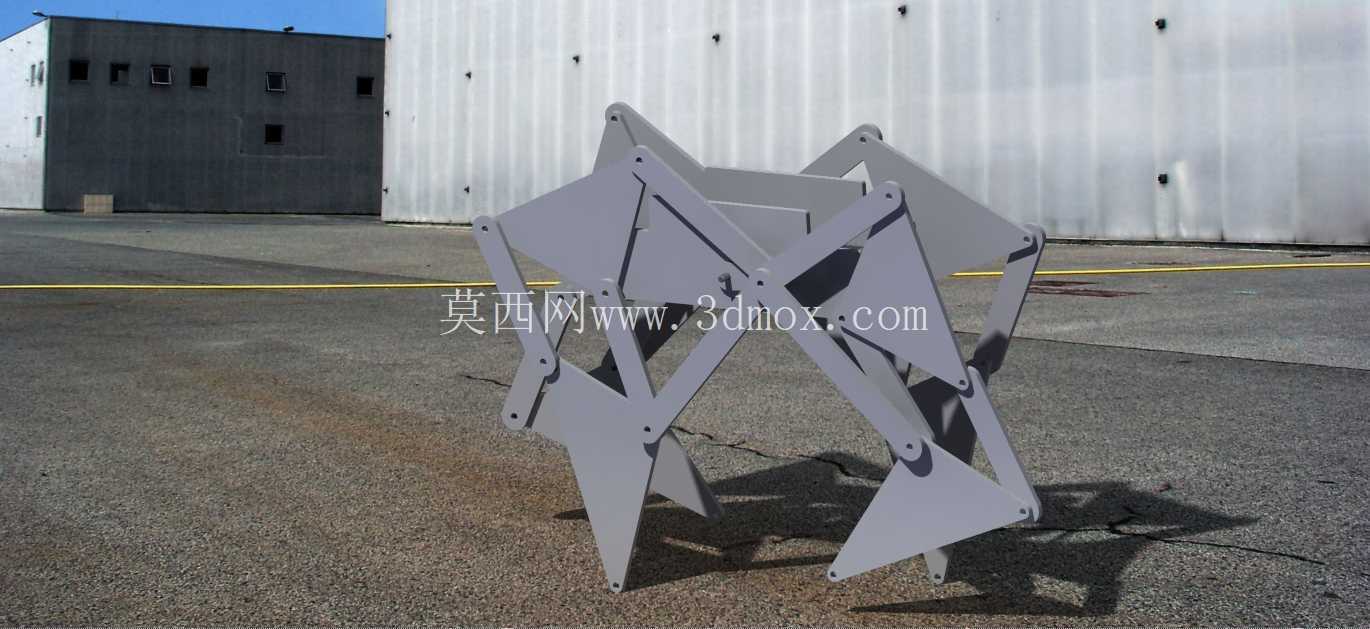

西奥詹森可动连杆步行机械结构

　　这套连杆步行结构的核心设计逻辑，是通过多组铰接三角连杆的耦合运动，将单一旋转轴的圆周输入，转化为末端支撑点类步行的往复摆线轨迹，整个结构不需要额外的轮系或者复杂凸轮，仅靠杆件间的铰接约束就能实现流畅的迈步动作，最早的应用场景是仿生步行装置的无轮移动载体，尤其是在非平整铺装路面的小型探测设备、教学演示教具领域，这种结构的通过性优势远高于同尺寸的轮式结构。

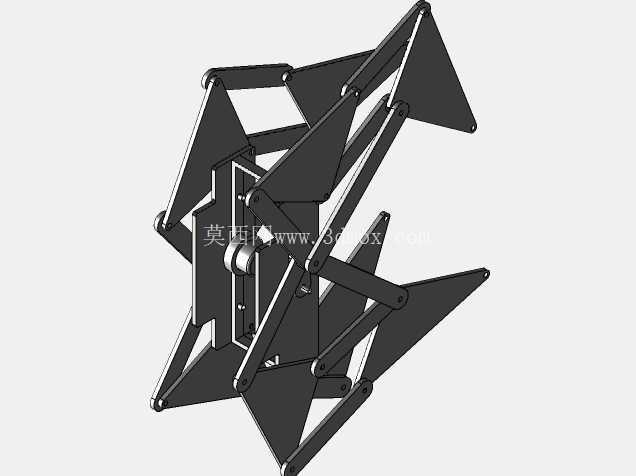

　　从实际功能特性来看，整个结构的所有杆件均采用平面铰接布局，所有转动副的轴线都保持平行，没有空间异面轴的装配需求，加工时只需要保证杆件上铰接孔的孔位精度、孔与杆件端面的垂直度，就能避免运动卡滞，不需要复杂的空间公差匹配。每一组步行单元由12组长短不一的连杆通过销轴铰接组成，中心旋转曲柄作为动力输入件，当曲柄做整周旋转时，末端的支撑脚会先抬升、前伸、落地、后蹬，整个轨迹的抬升高度、步幅长度完全由各段连杆的长度比例决定，不需要额外的控制程序介入，纯机械结构就能完成连续的步行动作。

　　设计思路上，这套结构优先考虑了运动过程中的力臂平衡，所有杆件的铰接点位置都经过运动学迭代，保证在支撑脚接触地面的承重阶段，连杆组的传动角始终处于合理区间，避免出现死点或者传动效率骤降的情况，同时在迈步抬升阶段，杆件的运动惯性力通过对称布局的结构实现部分自平衡，降低动力输入端的扭矩波动。整个结构的安装边界非常规整，所有铰接点都分布在同一平面内，侧向只需要预留销轴的固定端厚度即可，多组单元可以沿轴向并排布置，共用同一根中心动力轴，扩展成多足步行载体时不需要额外增加分动结构，装配难度远低于多自由度的足式机器人结构。

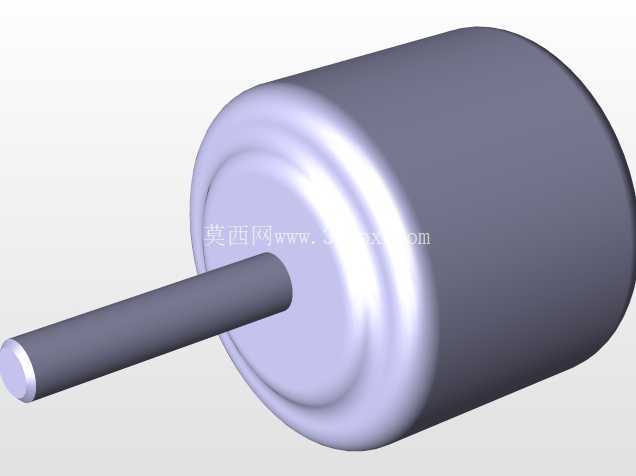

　　从实际应用的适配性来看，这种纯连杆步行结构不需要复杂的电控系统，只需要搭配一个低速减速电机就能实现连续行走，非常适合用于高校机械原理课程的教学演示模型，让学习者直观理解平面连杆机构的轨迹生成原理，也可以作为小型艺术装置的动态结构，依靠流畅的机械运动实现动态展示效果。结构的所有杆件都可以采用板材切割加工，不需要复杂的曲面成型工艺，铰接处采用标准销轴配合耐磨衬套就能满足长时间运转的耐磨需求，维护时只需要定期检查铰接处的间隙，更换磨损的衬套即可，后期维护成本极低。

　　在尺寸匹配上，整个结构的步幅长度与中心曲柄的回转半径直接相关，设计时可以根据实际需要的行走速度、越障高度调整各段连杆的长度比例，不需要改动整体的铰接拓扑关系，缩放适配不同尺寸的应用场景时，只需要等比例调整杆件长度和铰接孔间距，就能保证运动轨迹不发生畸变。结构在运动过程中，所有杆件的运动包络都处于可预判的平面范围内，不会出现侧向的突出运动部件，外围加装防护壳体时不需要预留过多的避让空间，整体结构的紧凑性非常好。

　　需要注意的是，装配时所有铰接处的销轴都需要做轴向限位，避免杆件运转过程中出现轴向窜动导致运动卡滞，同时连杆的平面度需要控制在合理范围内，避免多组杆件叠装时出现侧向摩擦增加运转阻力。动力输入端的曲柄需要做动平衡处理，尤其是高转速运转时，避免连杆往复运动产生的惯性力导致整体结构振动。这套结构的运动轨迹平滑，没有急停急动的冲击载荷，运转过程中噪音极低，也适合用于室内动态展示装置的机械结构，不会产生额外的噪音干扰。
