电源变压器内置塑料底盖结构设计

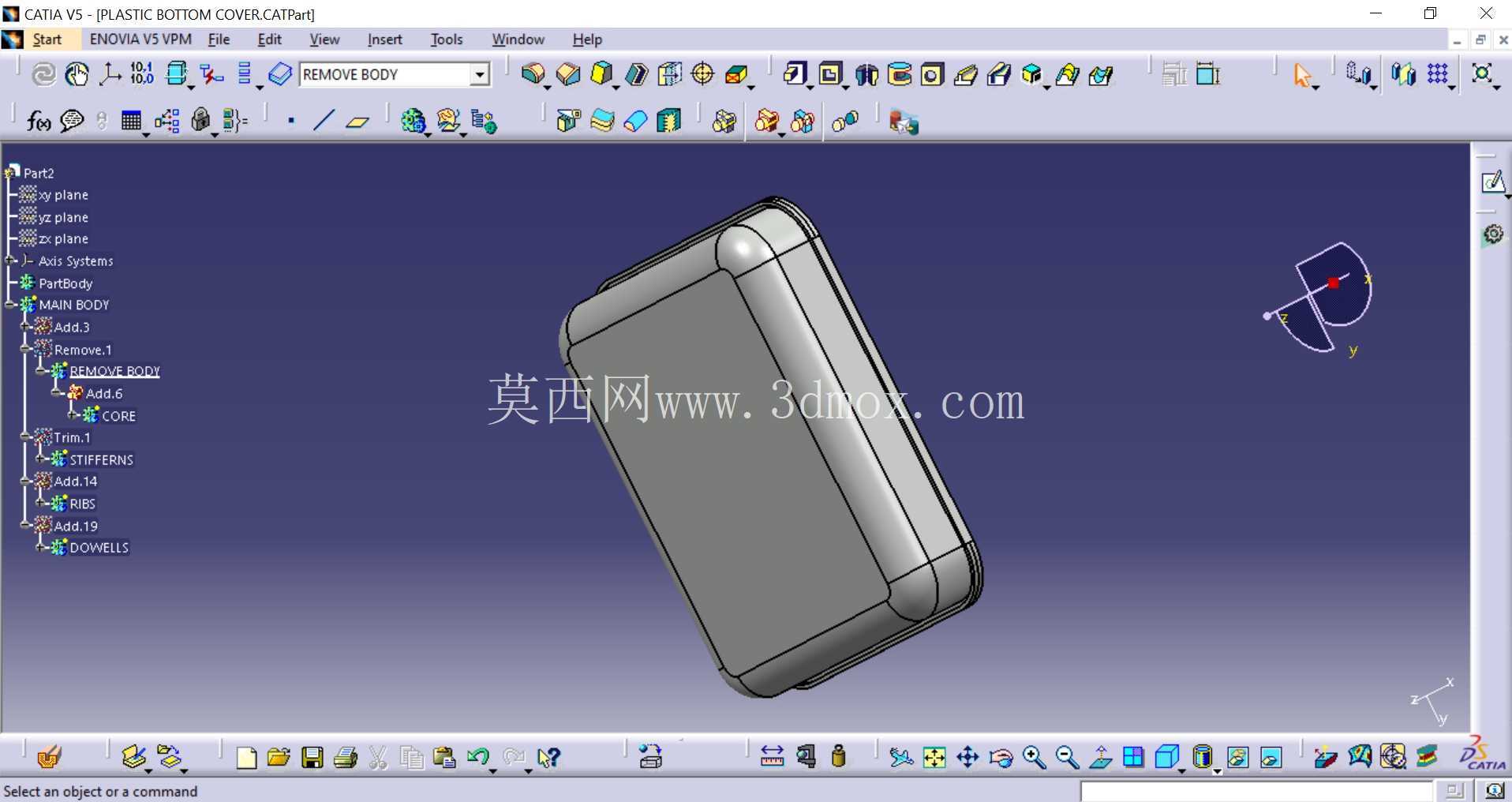

　　这款塑料底盖是电源变压器的核心内置承载构件，主要应用于中小功率工频电源变压器的内部装配场景，常见于家用小电器、低压供电模块、小型工控电源等设备的变压器组件中，承担着绕组骨架定位、内部绝缘隔离、元器件安装承载、与外部壳体配合固定的多重作用。从实际使用场景来看，该底盖直接与变压器绕组骨架、引脚固定座接触，需要在变压器长期工作的温升环境下保持结构稳定性，避免受热变形导致绕组移位、引脚松脱等故障，同时还要适配变压器灌封工序的工艺要求，为绝缘灌封胶提供容纳边界，防止胶液渗漏影响外部装配。

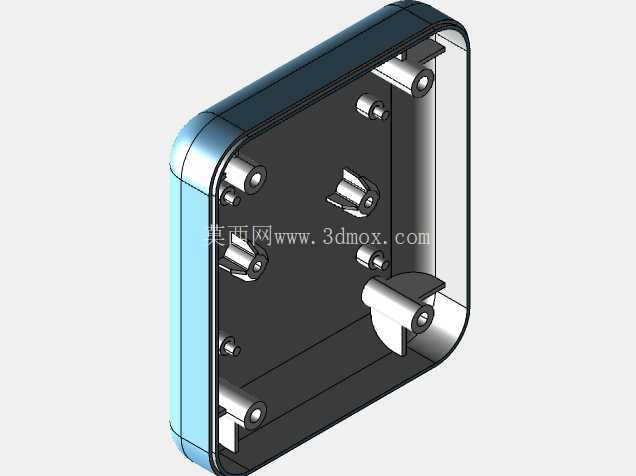

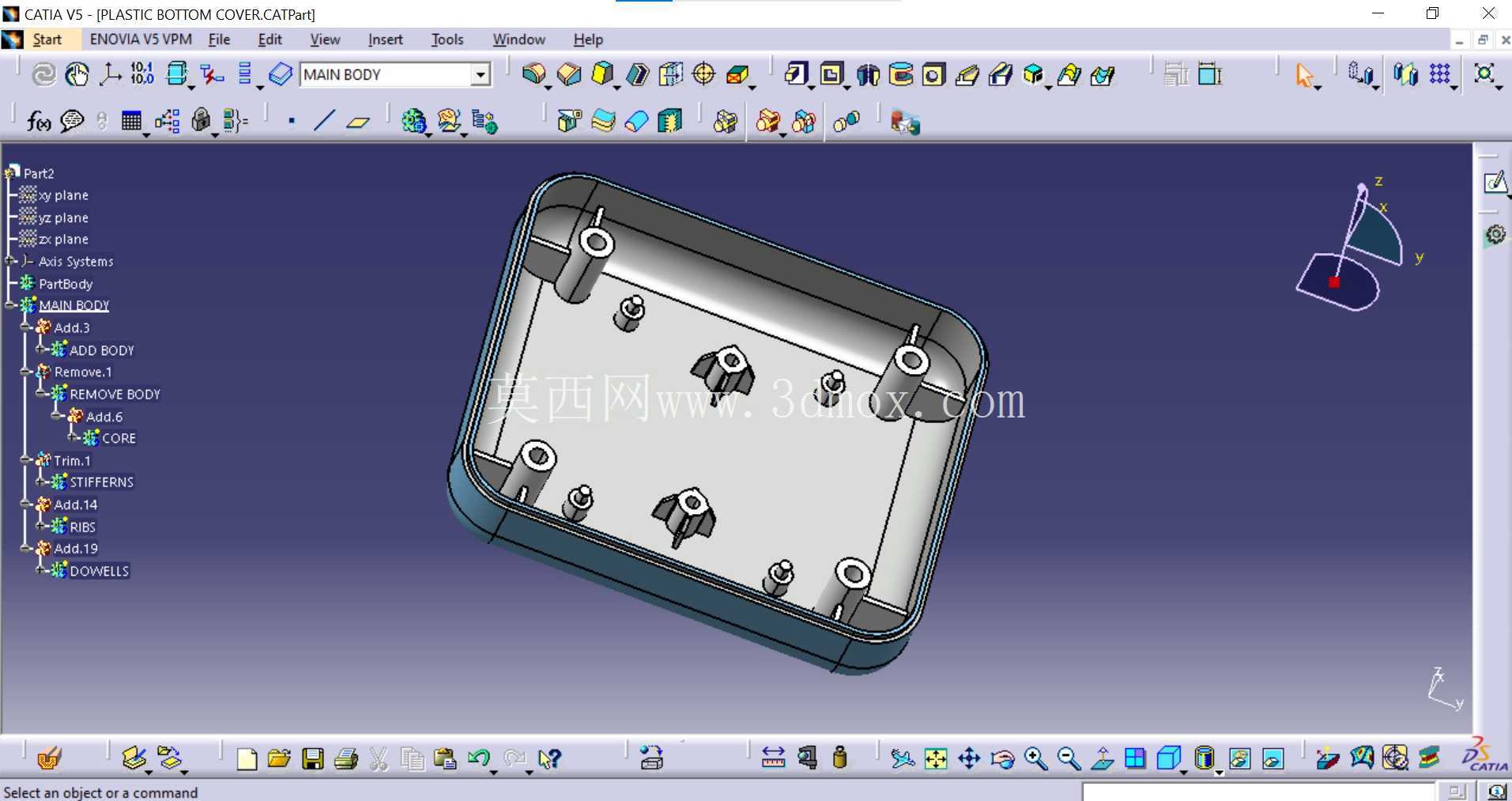

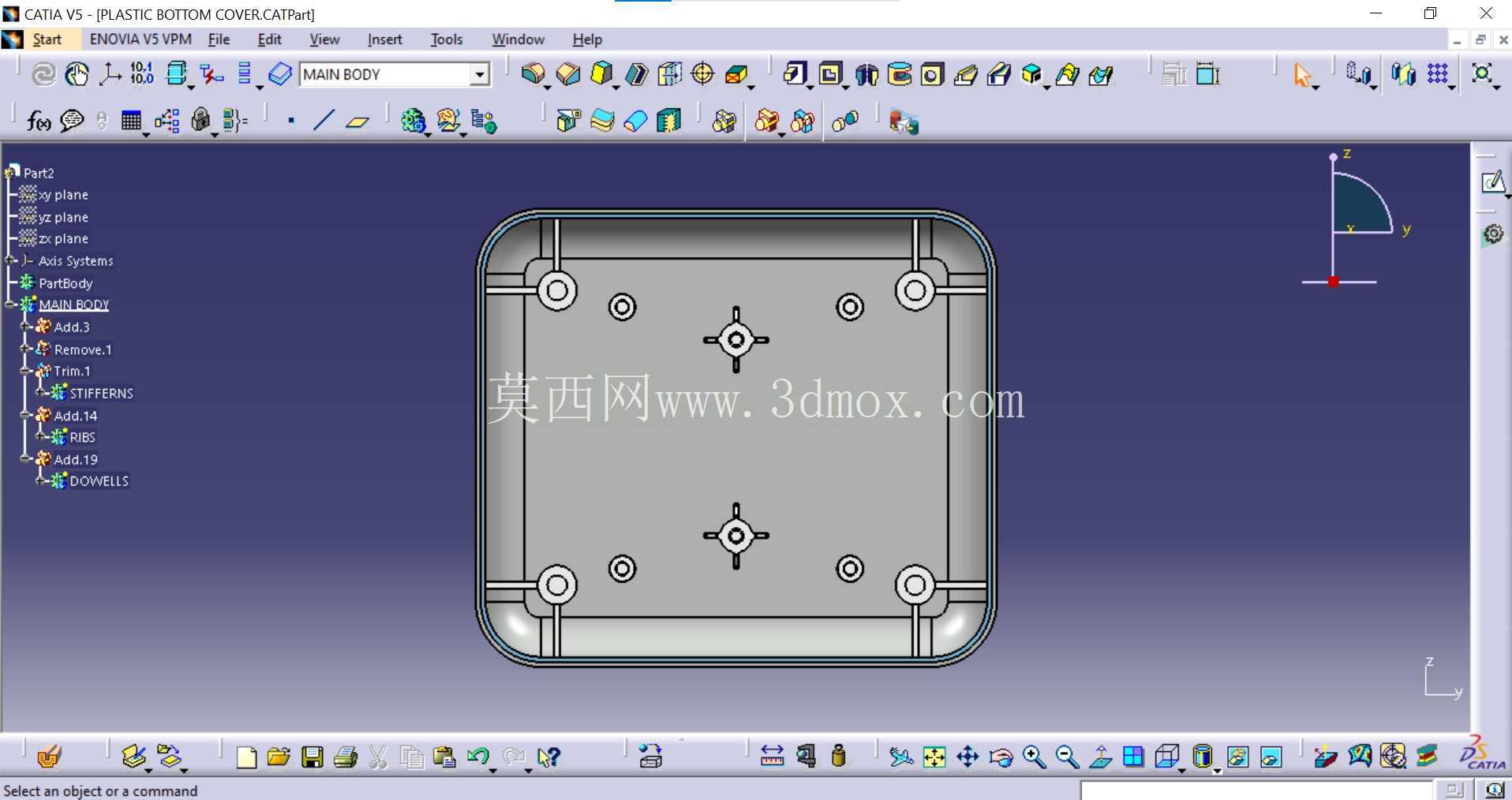

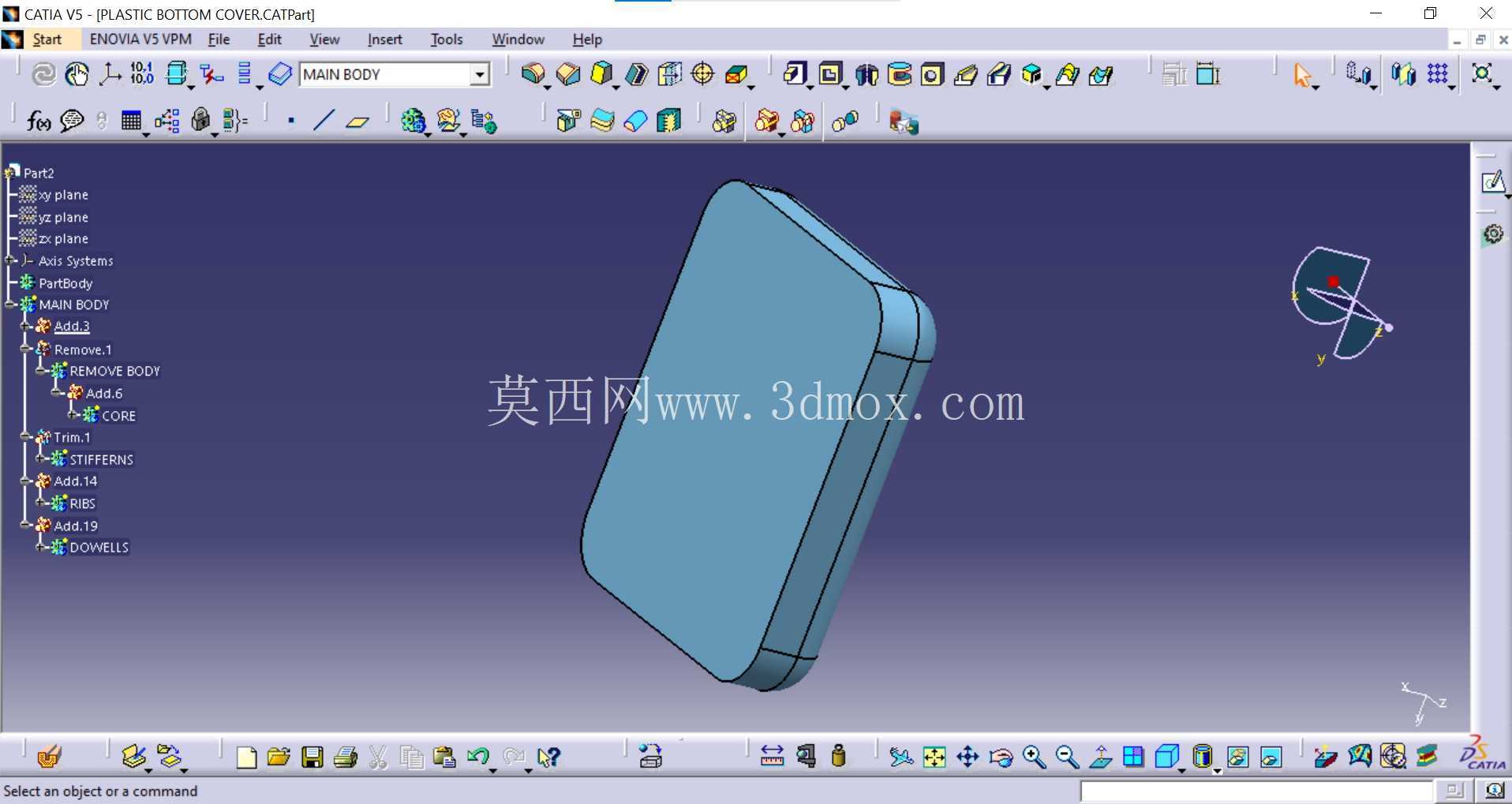

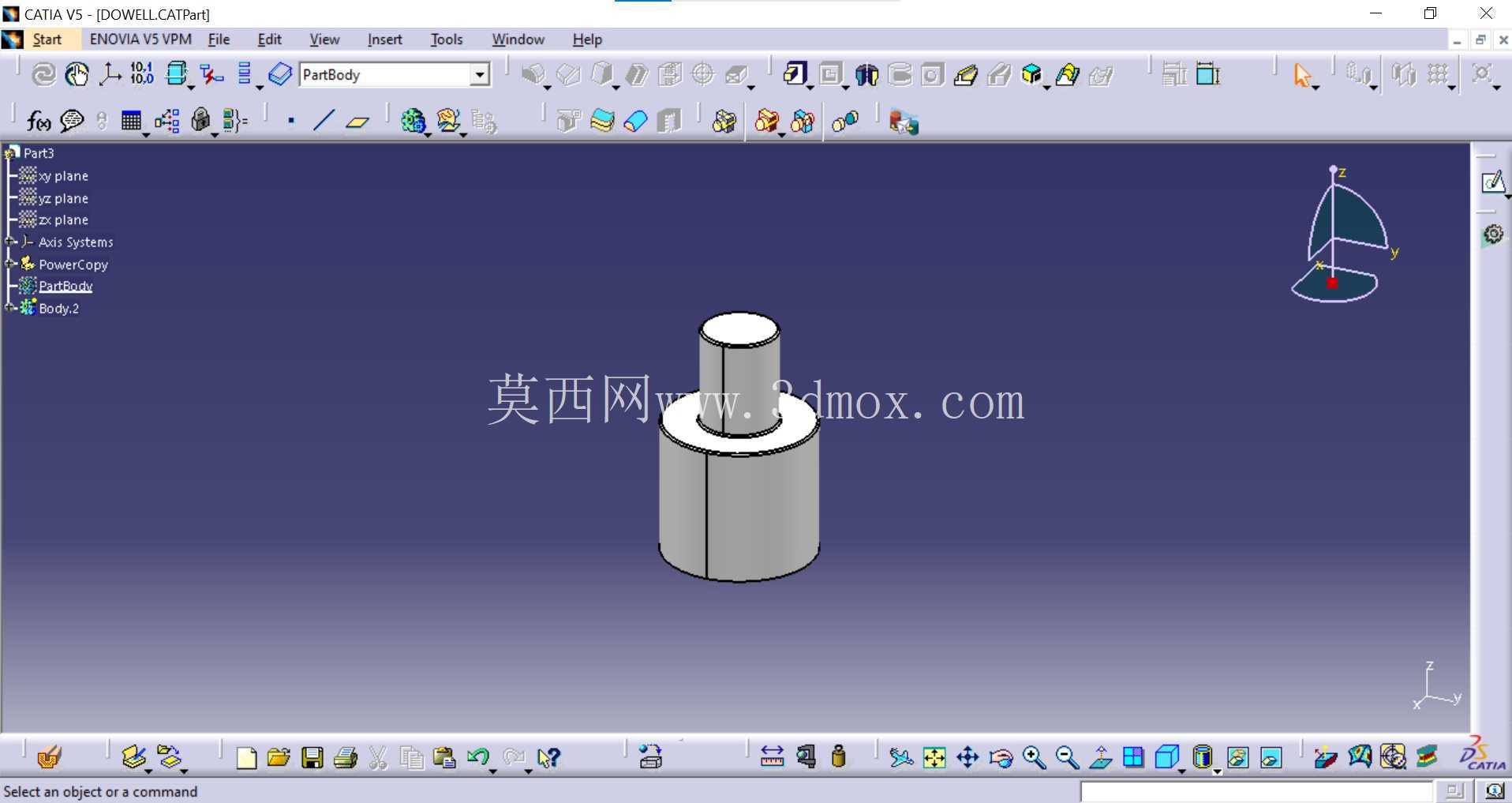

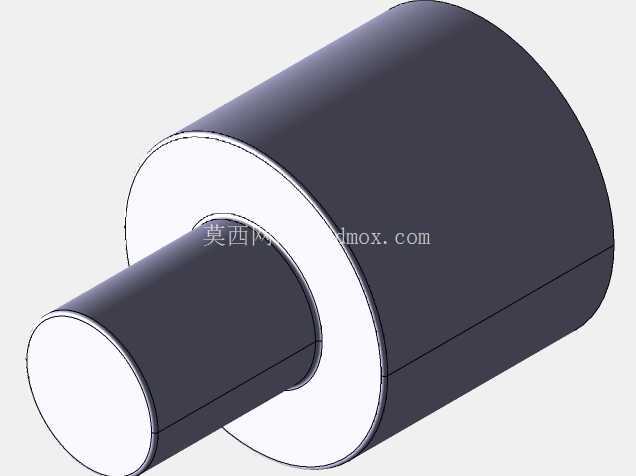

　　从功能特性上看，该底盖采用一体化注塑成型结构，内部设置了多组定位柱与安装凸台，其中四角位置的带孔凸台用于和变压器上盖或者设备内部安装位通过螺丝锁紧，实现整个变压器组件的固定；内部均匀分布的小型定位柱，分别对应绕组骨架的定位孔、引脚板的安装卡槽，装配时可以直接将骨架卡入定位柱完成预固定，减少装配过程中的对位调整时间，也能避免变压器在运输、使用过程中受振动出现骨架偏移。底盖边缘做了圆角过渡处理，既可以减少注塑过程中的应力集中问题，降低成型后翘曲变形的概率，也能避免装配时锐边划伤绕组绝缘层，造成绝缘击穿隐患。底盖的侧壁高度经过匹配设计，刚好覆盖绕组的下端边缘，既可以为绕组提供侧向防护，也不会过多占用变压器的整体高度空间，适配紧凑化的家电内部安装空间要求。

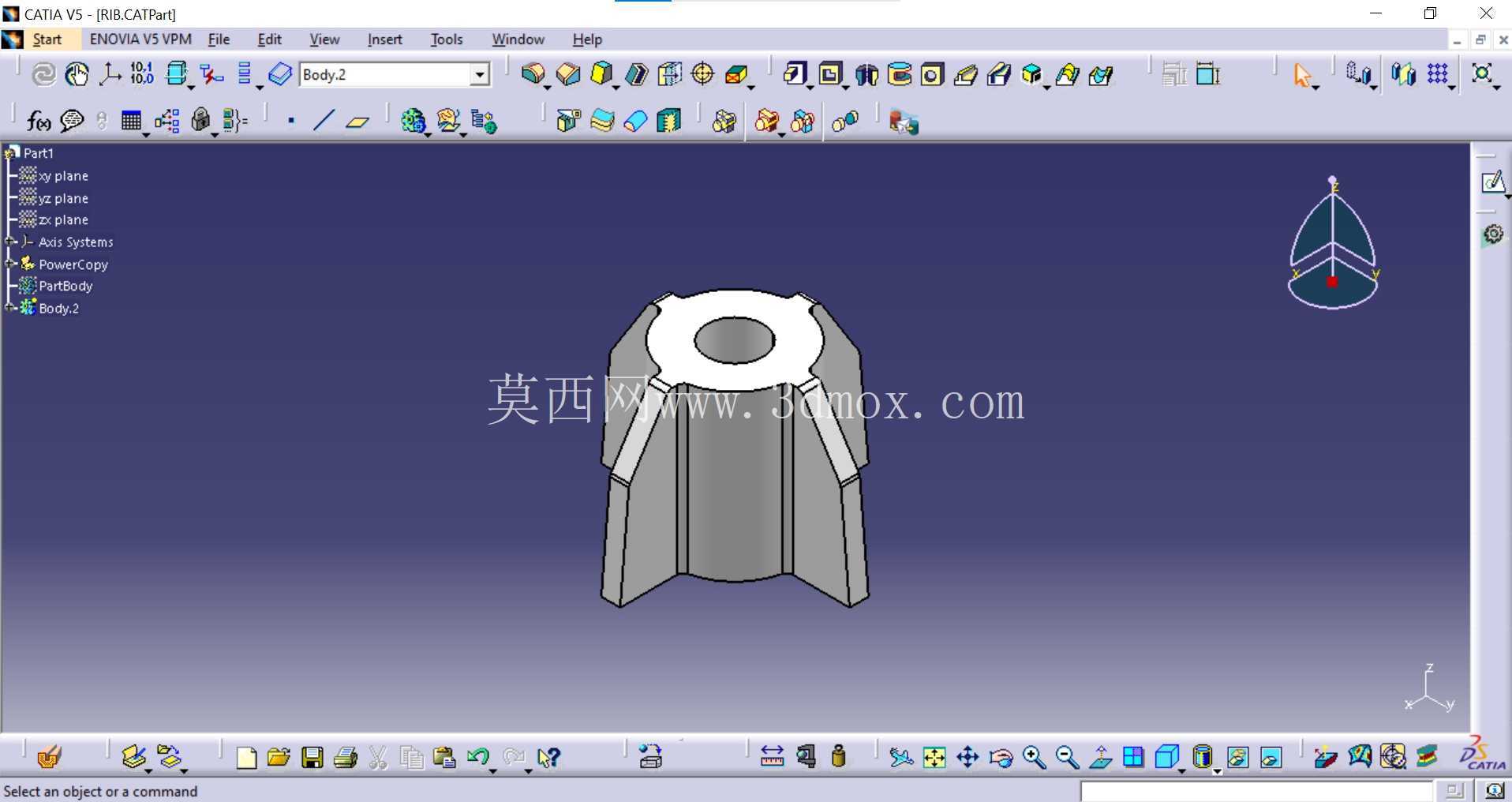

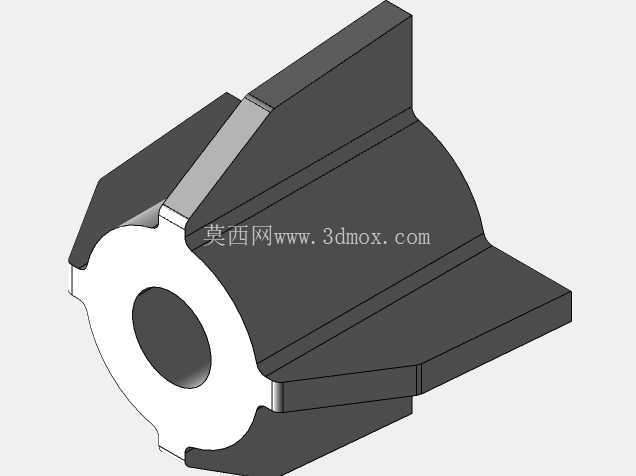

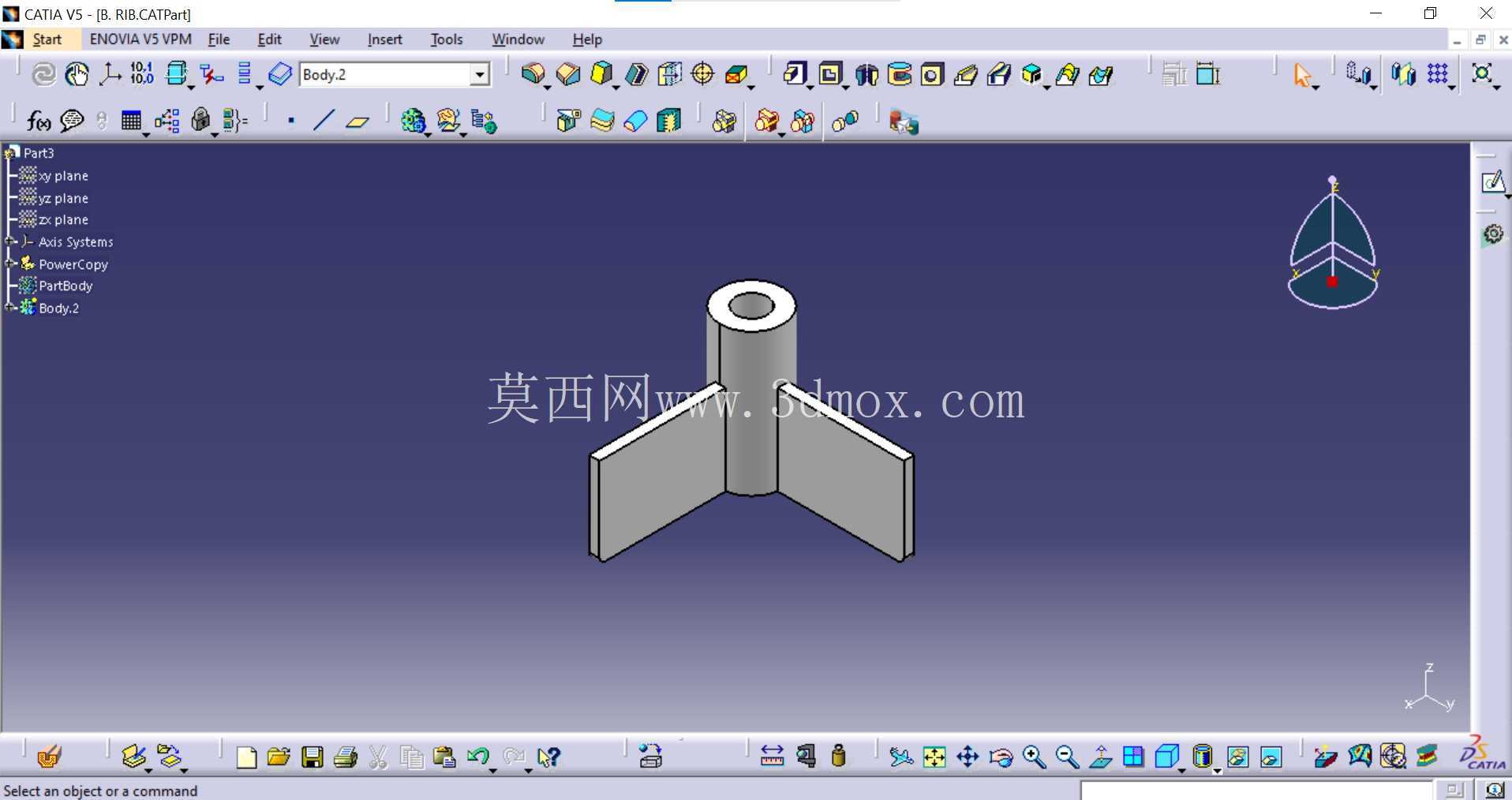

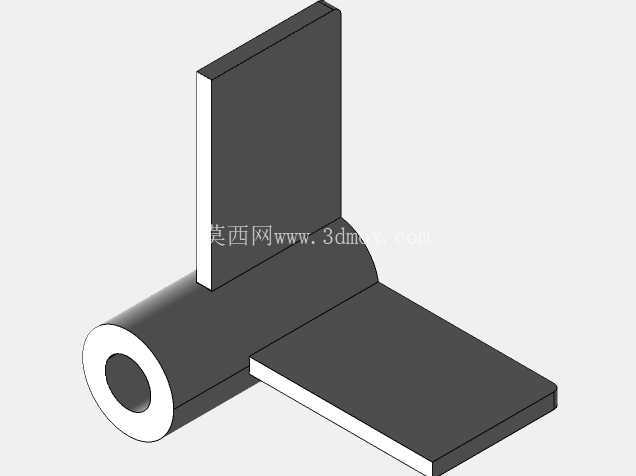

　　设计思路上，这款底盖优先考虑了注塑工艺的可行性与装配的便捷性，所有安装柱都做了拔模斜度处理，侧壁厚度保持均匀，避免出现壁厚差异过大导致的缩痕、气泡等注塑缺陷；内部的加强筋设置在安装柱与侧壁之间，既提升了底盖的整体结构强度，也不会干涉内部绕组与元器件的放置。在安装边界的设计上，底盖的外部轮廓尺寸完全匹配对应规格变压器的上盖内槽尺寸，配合间隙控制在合理范围，既保证装配时可以顺利扣合，也不会出现过大间隙导致的配合松动；安装孔的位置度公差严格控制，保证与上盖、设备安装位的孔位完全对齐，降低装配时的螺丝对位难度。底盖的内底面做了微浅的网格状防滑纹理，既可以增加与灌封胶的接触面积，提升灌封后的结构结合强度，也能减少注塑时的平面翘曲问题，保证底盖放置时的平面度。

　　从实际工程应用的角度，这类塑料底盖的设计需要平衡材料性能、结构强度、装配效率与成本控制，这款结构在保证足够安装定位精度的前提下，尽可能简化了模具结构，减少了侧向抽芯等复杂模具结构，有效降低了注塑生产的模具成本与成型周期。同时，所有的安装结构都做了冗余强度设计，即使在反复拆装、长期受振动的工况下，安装柱也不容易出现断裂问题，适配家电产品长生命周期的使用要求。在绝缘性能上，选用的塑料材质本身具备良好的电气绝缘性能，配合底盖的结构隔离，可以有效避免绕组与外部金属壳体接触造成的短路风险，提升变压器使用的安全系数。底盖的底部还预留了微小的排气槽结构，在灌封绝缘胶的时候，可以排出底部滞留的空气，避免灌封层出现气泡空洞，影响绝缘与导热效果。
