电源变压器配套减震安装支撑组件

　　在输配电及电子供电系统的电源变压器布设场景中，震动带来的隐患始终是结构设计阶段需要重点考量的核心问题——不管是户外台区变压器受风力、周边施工传导的低频震动，还是工业厂房内配套变压器受设备运行、车间行车作业带来的持续震动，亦或是精密电子设备内置小型电源变压器受整机内部风机、传动部件传递的微幅高频震动，都会逐步松动变压器绕组的固定结构、加速铁芯叠片的磨损、破坏接线端子的连接可靠性，长期运行下甚至会引发绝缘层破损、接线脱落等故障。这套减震安装组件，正是针对电源变压器的安装隔振需求设计的配套支撑构件，核心作用是在变压器本体与安装基座之间形成柔性缓冲层，切断震动传导路径，同时提供足够的结构支撑强度，保障变压器长期运行的结构稳定性。

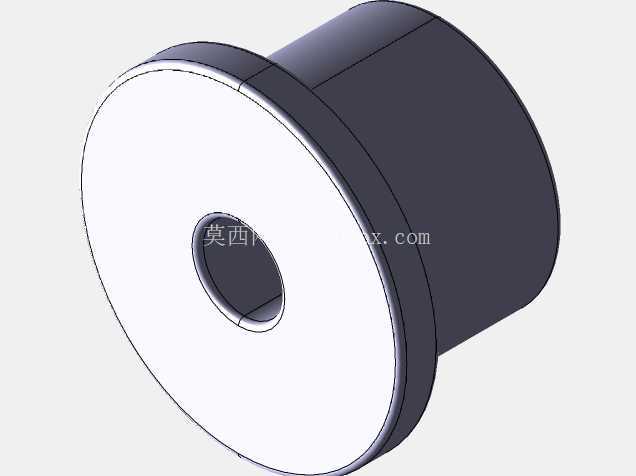

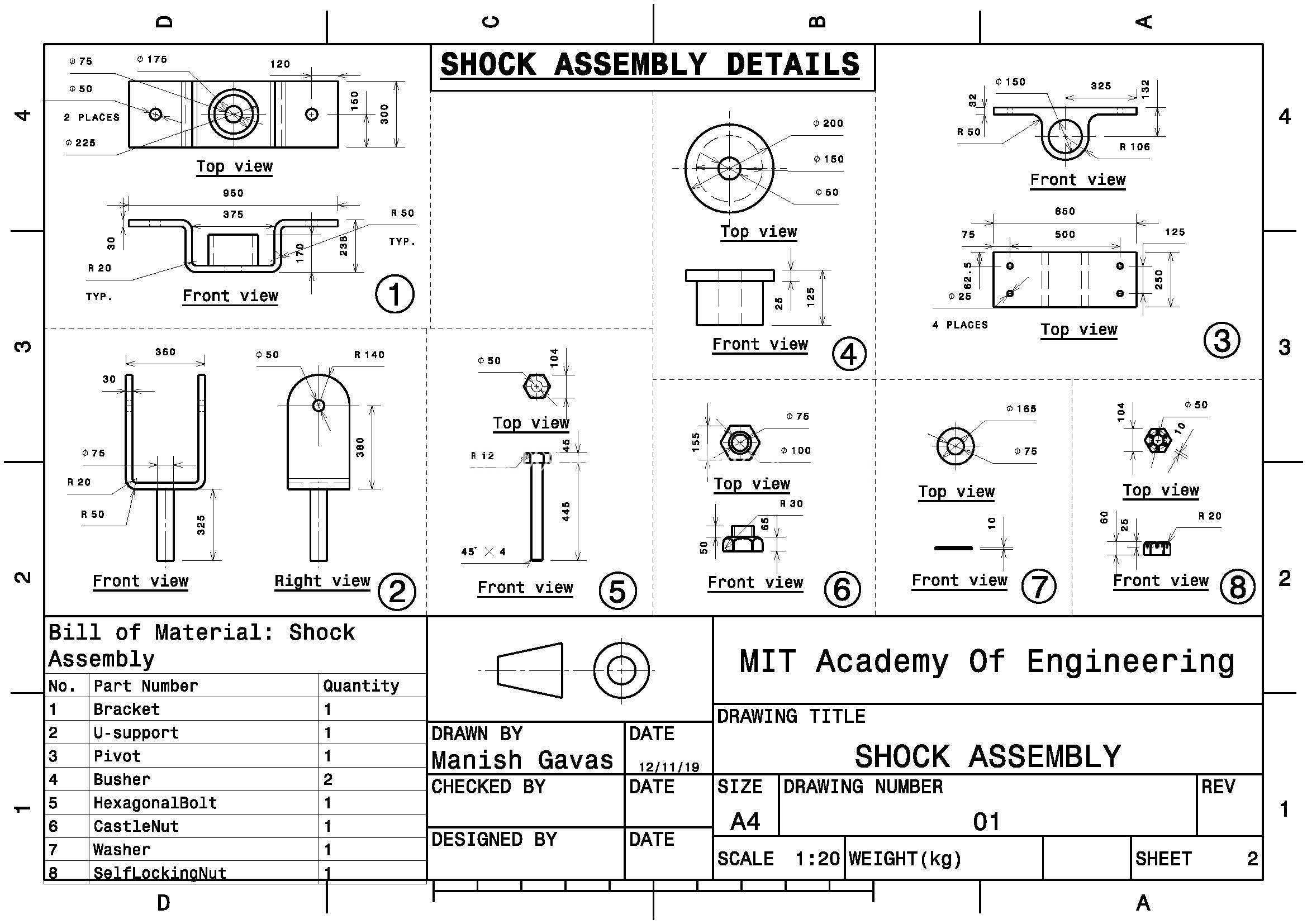

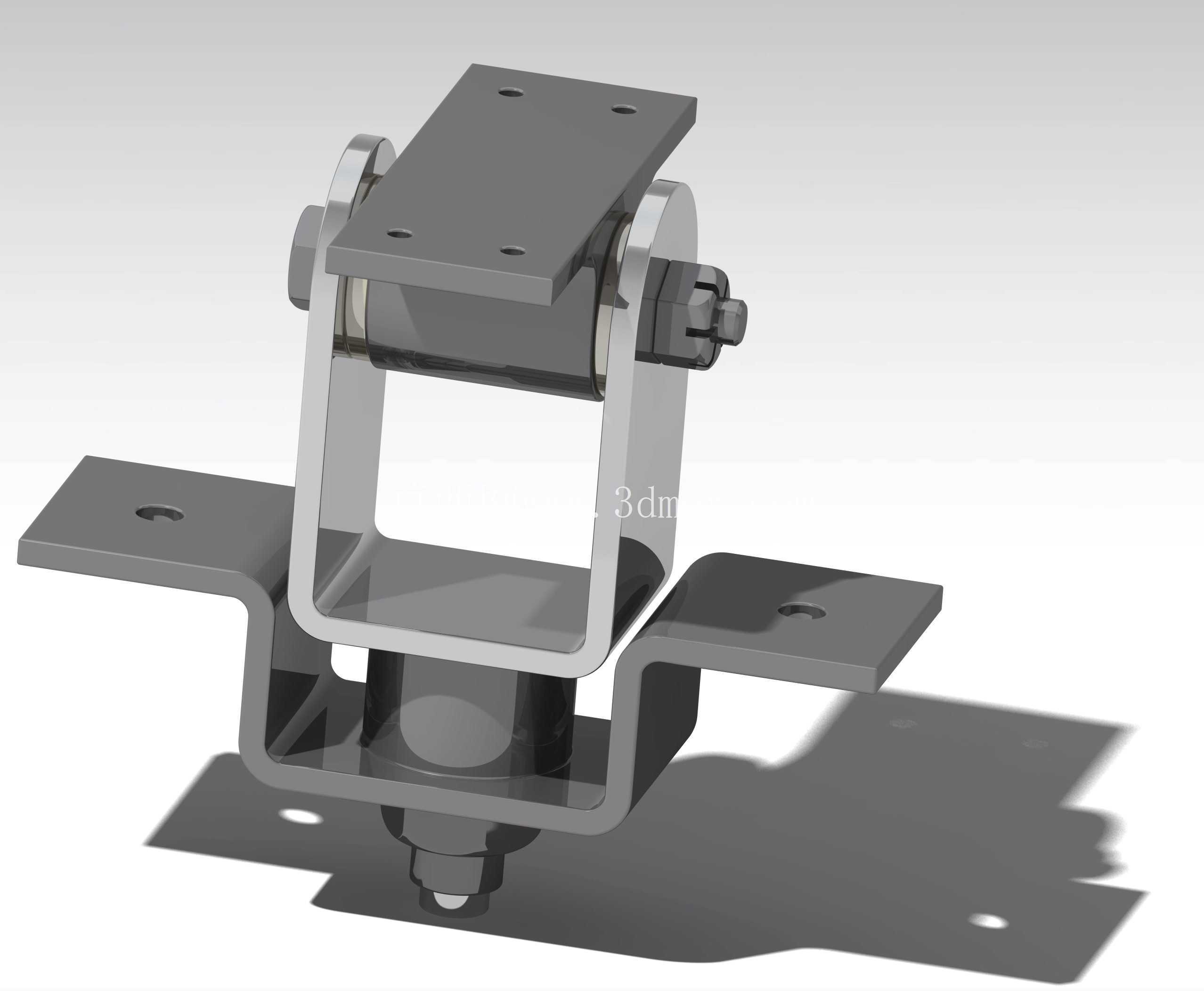

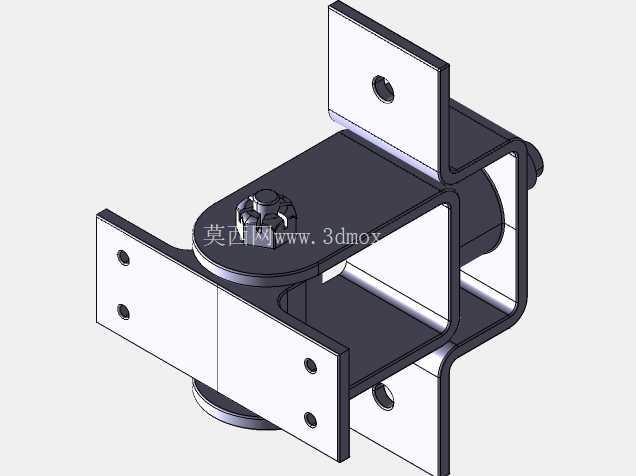

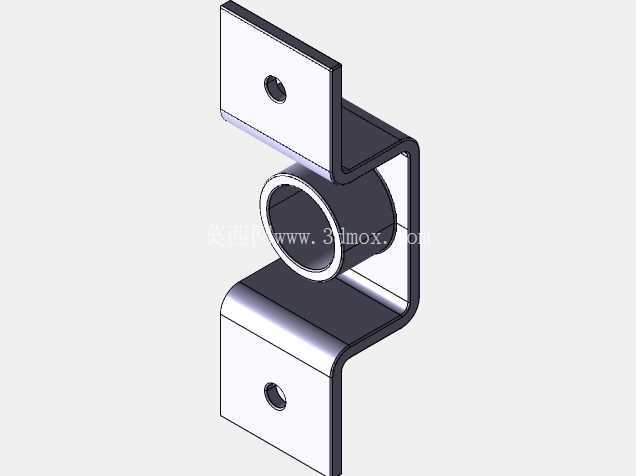

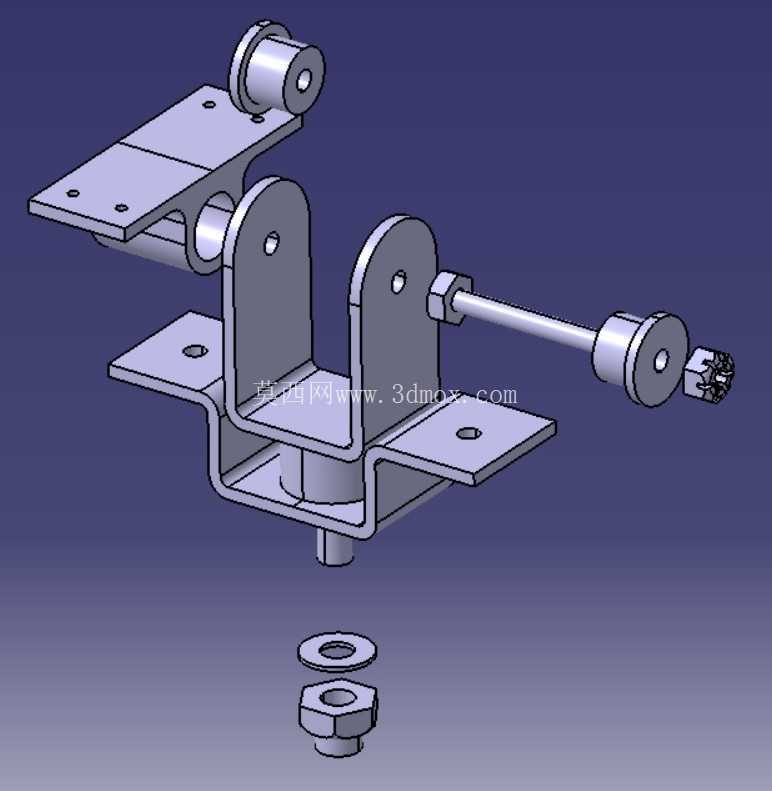

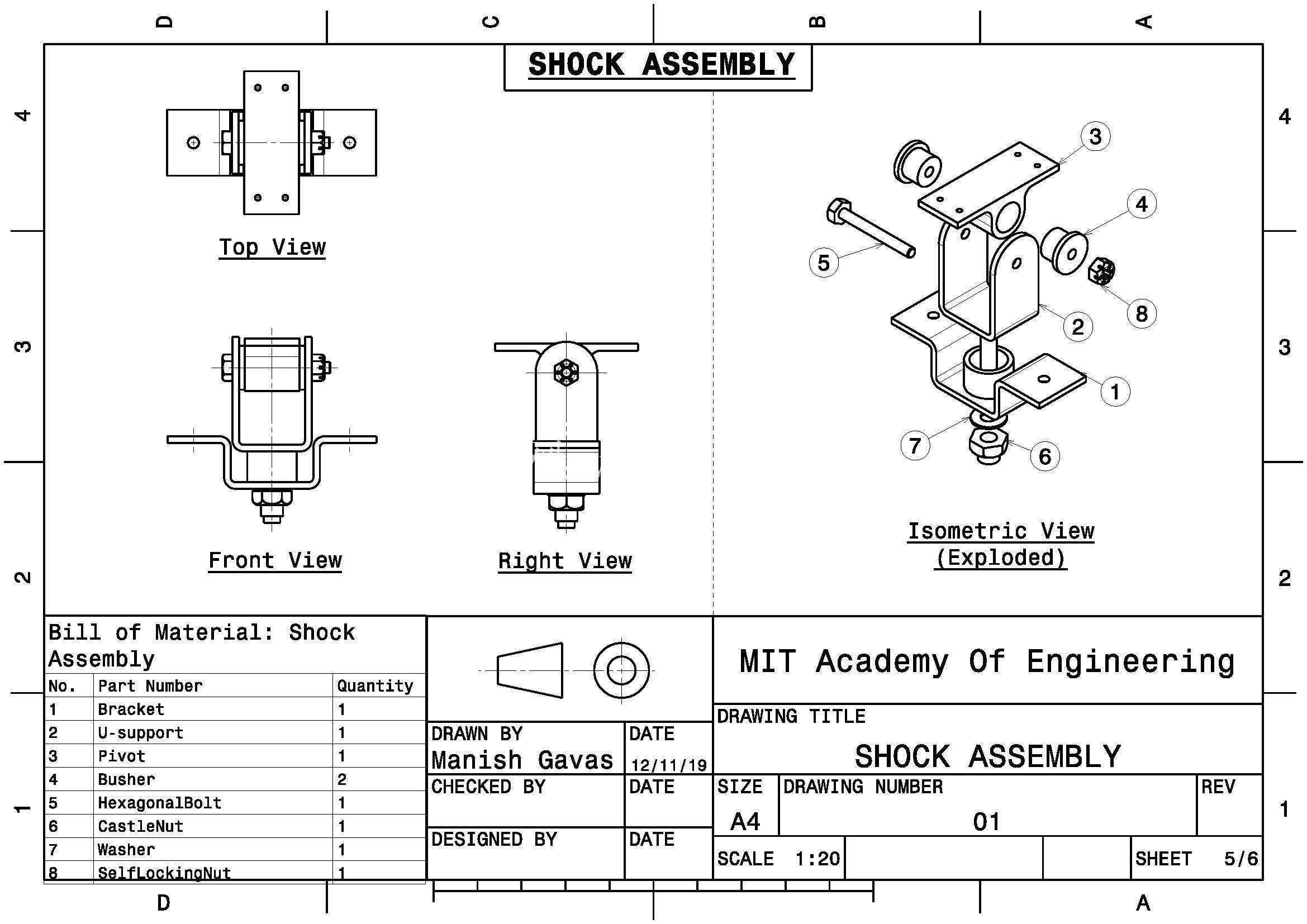

　　从结构功能设计来看，组件采用上下分层的框架式承载逻辑：上层为带四个安装孔的平板承载座，孔位间距匹配常规小型电源变压器的底部安装脚尺寸，可直接通过螺栓与变压器本体锁固，平板下方通过两侧对称的立式支撑板连接中部的横向辊轴结构，辊轴与支撑板之间预留了微小的转动间隙，可吸收安装面不平整带来的装配内应力，同时在横向震动工况下提供小幅度的摆动余量，避免刚性连接下的应力集中。下层为Z型折弯的安装底座，底座两端伸出的翼板上各开有一个长圆形安装孔，可适配安装基座上的孔位偏差，降低现场安装的对位难度，底座中部的凸起承托结构与上层框架之间设置了弹性缓冲体，可将变压器运行产生的竖向震动转化为弹性体的形变能快速耗散，避免震动直接传递到安装基座上。

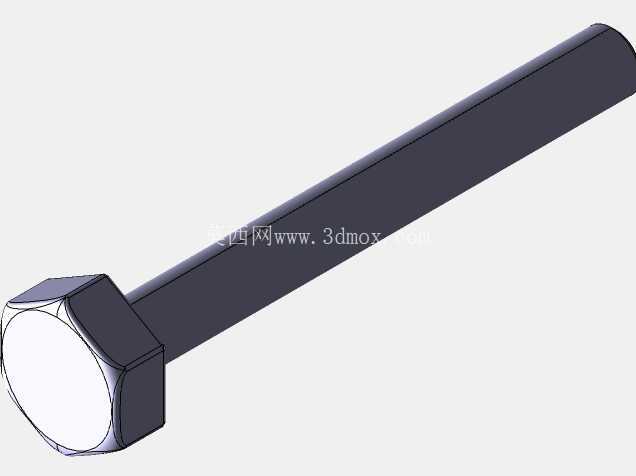

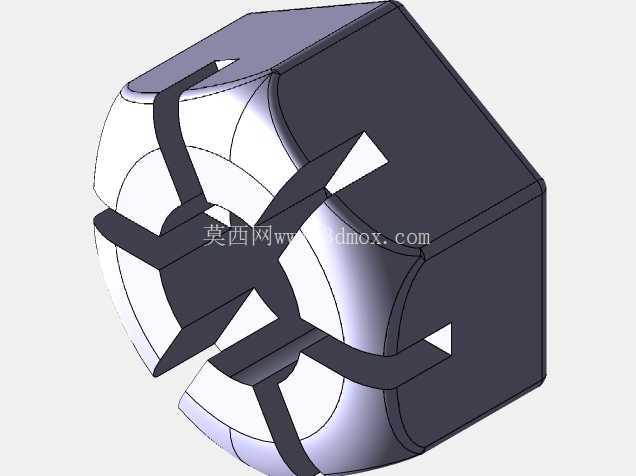

　　设计过程中重点平衡了支撑刚度与缓冲柔度的匹配关系：立式支撑板采用折弯成型的金属板材，厚度经过反复校核，既不会因为板材过薄导致长期承载下出现塑性变形，也不会因为刚度过高损失缓冲效果；中部辊轴与两侧支撑板的连接采用防松螺栓配合自锁螺母，避免长期震动下螺母松脱，辊轴表面做了防锈处理，适配户外潮湿、多尘的使用环境；下层Z型底座的折弯角度经过优化，在有限的安装高度内最大化提升了底座的抗倾覆能力，即使变压器受到意外的横向冲击力，也不会出现组件变形、变压器移位的问题。

　　从安装边界尺寸来看，组件整体高度控制在较低范围内，不会过多占用变压器安装的竖向空间，适配大部分配电柜、设备机箱内部的紧凑安装空间；上层承载平板的长宽尺寸覆盖了常规100VA-500VA容量小型电源变压器的底部安装尺寸，不需要额外加装转接板即可直接安装；下层底座的安装孔距适配通用的电气安装梁、机箱安装板的标准孔位，现场安装时不需要对原有安装基座做额外的打孔改造，直接替换原有刚性安装支架即可完成减震升级。

　　实际应用中，这套组件除了用于电源变压器的安装减震，也可适配其他对隔振有要求的小型电气设备，比如小型电抗器、电源滤波器、低压断路器等，只要设备底部安装孔位与上层承载板匹配、重量在组件承载范围内，都可以通过这套组件实现隔振安装。在结构细节上，组件所有的金属边缘都做了钝化处理，没有尖锐的毛刺，避免安装过程中划伤操作人员的手部，也不会破坏连接线缆的绝缘层；所有外露的金属表面都做了电泳防锈处理，在沿海高盐雾、工业厂区高腐蚀的环境下也能长期保持结构强度，不会因为锈蚀导致组件失效。弹性缓冲体的材质选用耐老化的阻尼材料，在-20℃到80℃的工作温度范围内都能保持稳定的弹性性能，不会因为长期使用出现硬化、开裂的问题，缓冲阻尼系数经过匹配调校，既可以有效过滤高频微幅震动，也不会在变压器启停、受到瞬时冲击时出现过大的形变量，保障设备安装位置的精度稳定。
