剖分式立式安装轴承支撑基座结构

项目分类:轴承座 发布时间:2024-12-26 ID:868687
  • 剖分式立式安装轴承支撑基座结构
  • 剖分式立式安装轴承支撑基座结构
  • 剖分式立式安装轴承支撑基座结构
  • 剖分式立式安装轴承支撑基座结构
  • 剖分式立式安装轴承支撑基座结构
  • 剖分式立式安装轴承支撑基座结构
  • 剖分式立式安装轴承支撑基座结构
  • 剖分式立式安装轴承支撑基座结构
  • 剖分式立式安装轴承支撑基座结构

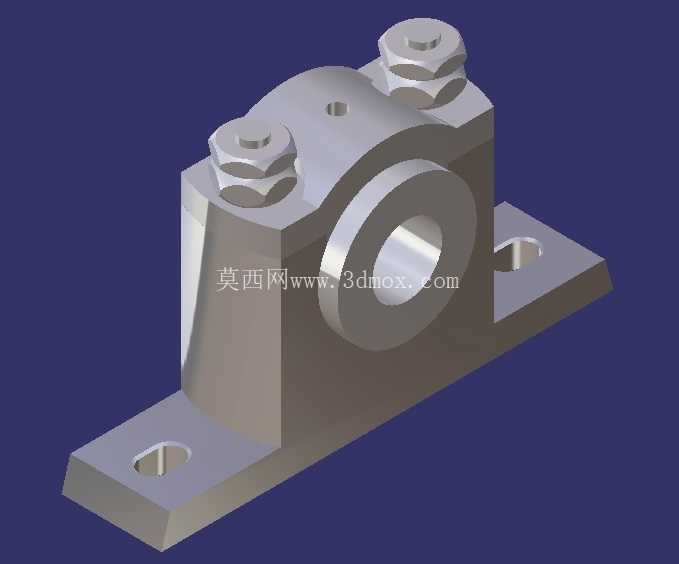

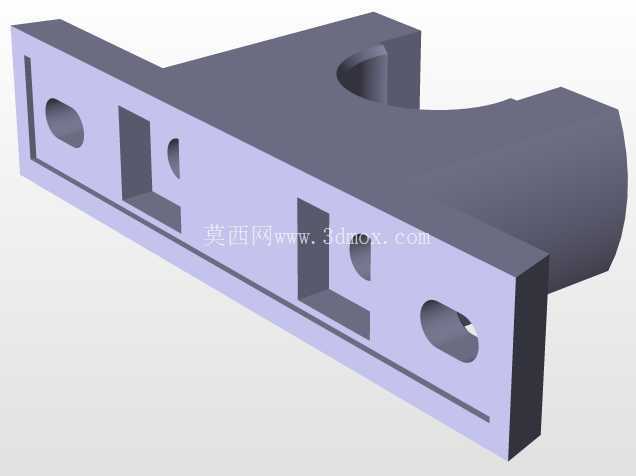

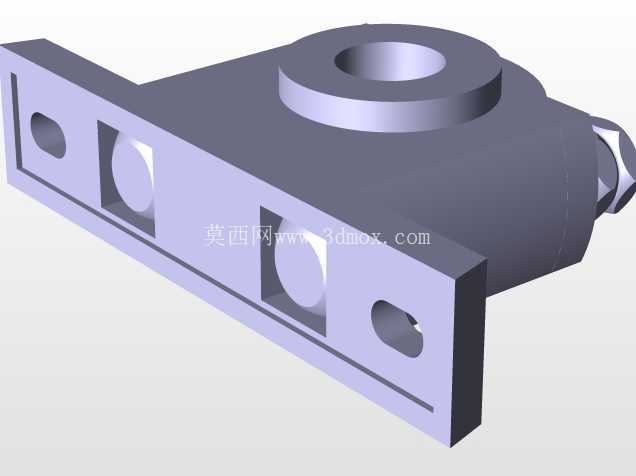

  在常规的带式输送机驱动端、小型离心泵转子支撑位、轻工包装设备的辊筒传动侧,这类立式轴承支撑基座都是轴系定位里的核心基础零件,它不需要额外加工复杂的安装基体,直接通过底座的两个长圆孔就能固定在设备的型材架或者焊接安装面上,适配不同孔距的安装偏差,降低现场装配的对位难度。从结构设计逻辑来看,这款剖分式的立式轴台采用上下对开的夹持结构,上盖和底座通过两个六角头螺栓实现锁紧,相比整体式轴承座,它不需要从轴的端部穿套安装,在长轴、中间支撑位的装配场景里,能直接扣合在已经布设好的光轴轴颈位置,大幅减少轴系拆装的工作量,尤其是在设备后期维护更换轴承的时候,不需要拆解轴端的联轴器、带轮等传动件,只需要松开上盖的锁紧螺母就能取出轴承完成更换,能把现场维护的停机时间压缩六成以上。

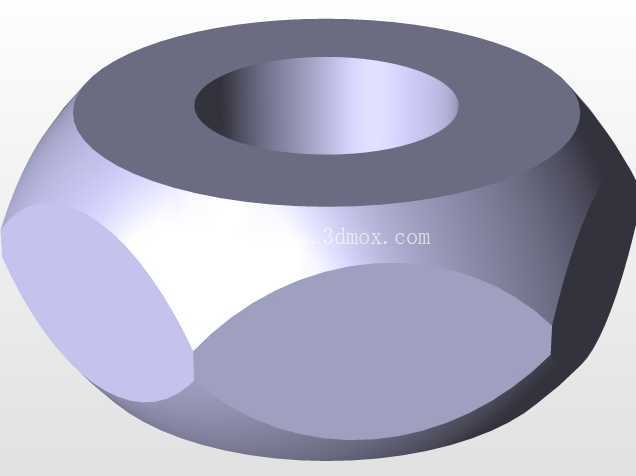

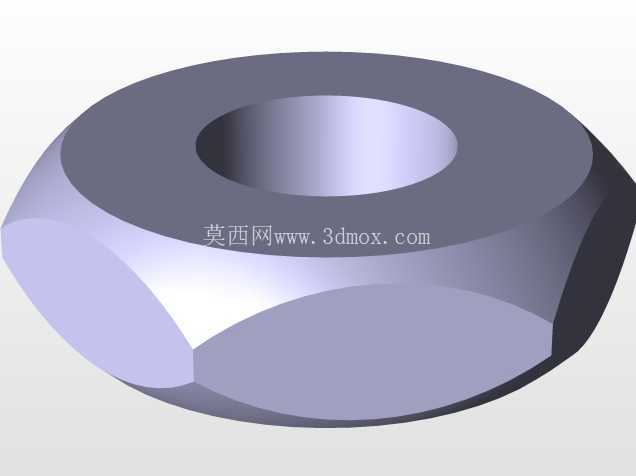

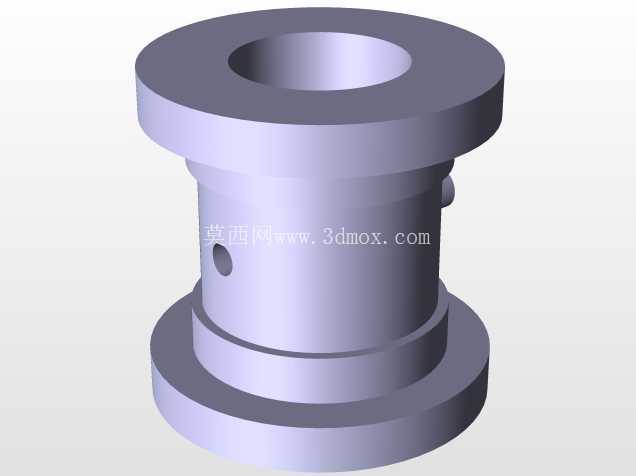

  从功能特性上看,基座的主体承力部位做了加厚的圆弧过渡,在轴承安装孔的外侧设计了高出底座平面的定位凸台,这个凸台的内径和所选轴承的外圈采用过渡配合,能保证轴承装入后不会出现径向窜动,同时凸台的端面可以作为轴承外圈的轴向定位面,限制轴承在工作过程中的轴向位移,避免轴系运转时出现窜动引发的传动振动。上盖的两个螺栓安装位做了沉孔设计,螺栓拧紧后螺母不会突出上盖的上平面,不会和周边的防护盖板、传动护罩产生运动干涉,底座的两个安装长圆孔的长度方向和轴的轴线方向垂直,安装时可以微调轴承座的横向位置,补偿轴系加工或者安装时的同轴度误差,避免轴承出现附加的径向载荷,延长轴承的实际使用寿命。

  关于安装边界的尺寸设计逻辑,这类轴承座的中心高是核心选型参数,也就是轴承安装孔的中心到底座安装面的垂直距离,这个尺寸直接决定了轴系的安装高度,在配套设计的时候需要和对接的传动部件中心高匹配,比如和联轴器连接的电机输出轴中心高、带轮传动的配对轮中心高,都需要和这个尺寸对齐,否则会出现皮带偏磨、联轴器偏角过大的问题。底座的安装面做了铣平加工,平面度控制在0.05mm以内,保证安装后基座不会出现倾斜,轴承孔的轴线和安装面的平行度公差控制在0.02mm/100mm范围内,避免轴系安装后出现别劲的情况。轴承安装孔的两端都做了1×45度的倒角,方便压装轴承的时候不会刮伤轴承外圈的配合面,两个锁紧螺栓的位置对称分布在轴承孔的两侧,锁紧时的压紧力均匀作用在轴承外圈的整个圆周上,不会出现单侧压紧导致的轴承外圈变形。

  在实际工况应用中,这类轴承座通常适配深沟球轴承或者调心球轴承,适用于转速不超过3000rpm、径向载荷为主的传动场景,比如小型食品输送线的托辊支撑、木工机械的锯片轴支撑、小型风机的叶轮轴支撑都能看到这类结构的应用。它的外壳材质通常采用铸铁铸造成型后再做机加工,铸铁的减震性能比钢制焊接件更好,能吸收轴系运转时产生的高频振动,降低设备运行的噪音,在一些有腐蚀环境的应用场景里,也可以采用铸不锈钢材质的版本,适配食品加工、化工物料输送的防腐需求。设计这类结构的时候,需要重点核算底座安装孔到轴承孔中心的壁厚,这个位置是主要的承力部位,壁厚不足的话在承受冲击载荷的时候容易出现断裂,同时上盖和底座的结合面需要做精铣加工,保证合模后轴承孔的圆度不会出现偏差,避免轴承装入后出现卡滞的情况。另外在轴承孔的上方设计了一个小的注油孔,可以直通轴承的滚动体位置,方便日常维护的时候加注润滑脂,不需要拆解轴承座就能完成润滑保养,适配长期连续运转的设备工况。
