桌面级多自由度简易教学演示机械手

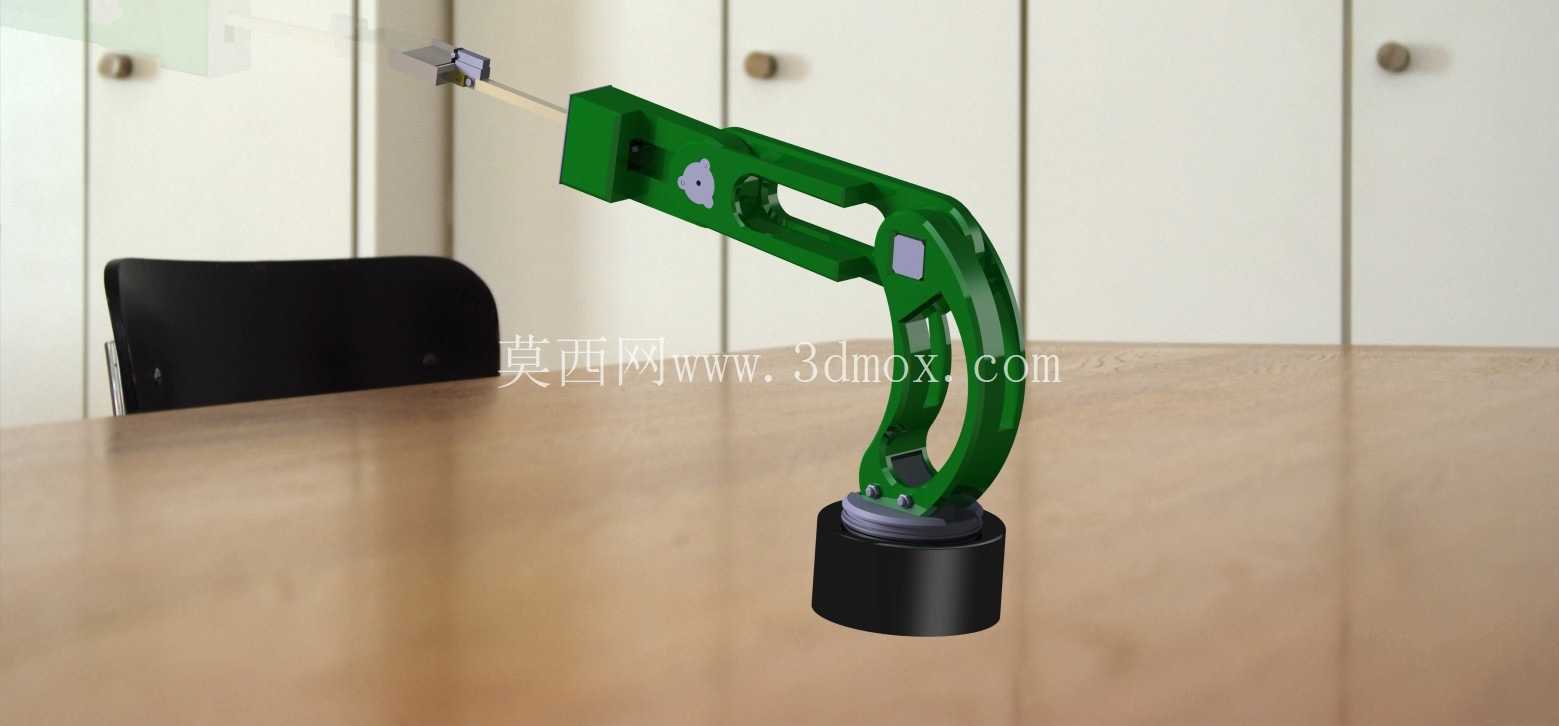

　　这款简易机械手的三维结构，最初是面向职业院校机电一体化实训场景开发的教学演示载体，在日常实训教学中，既可以作为手动操控的机械结构认知教具，也能加装小型舵机、步进驱动模块改造为自动运行的演示单元，帮助初学者快速理解串联机械臂的关节运动逻辑、连杆传动原理以及末端执行器的作业边界。从结构设计逻辑来看，整个臂身采用一体化镂空的C型弯臂构型，没有采用工业级重载机械臂的多段连杆拼接方案，一方面是为了降低教学场景下的装配复杂度，减少不必要的紧固件数量，让实训学员可以在半小时内完成整机组装；另一方面镂空结构可以直观展示臂身内部的走线空间，不管是手动版本的拉索走线，还是自动版本的舵机控制线布设，都能沿着臂身内侧的预留槽位排布，避免线缆外露干扰关节运动。

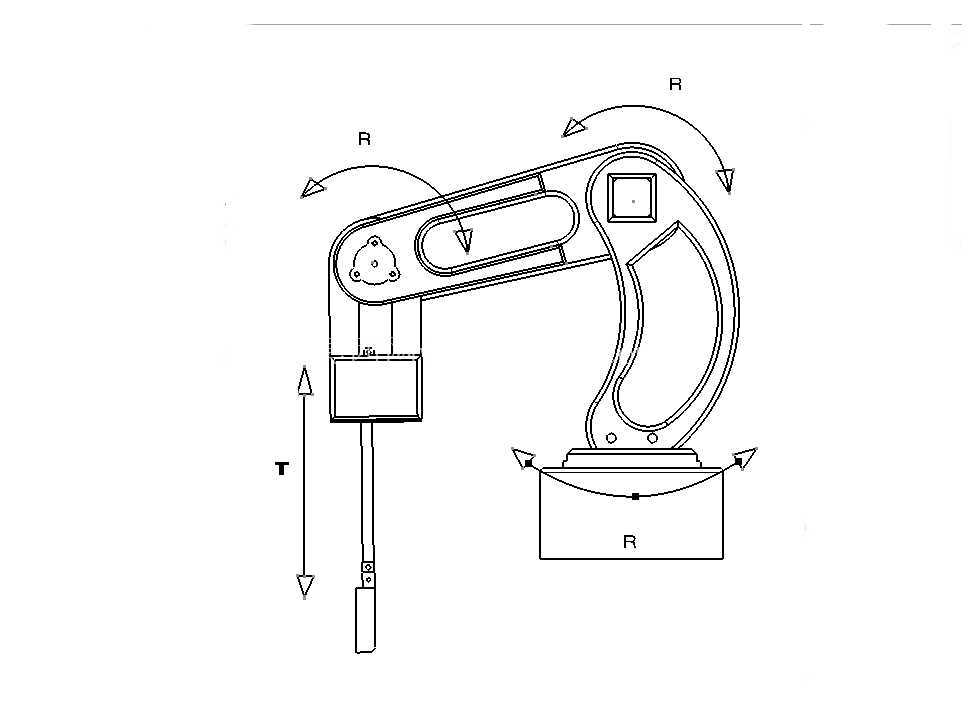

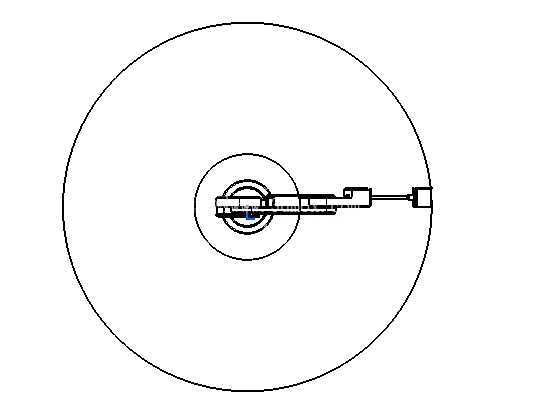

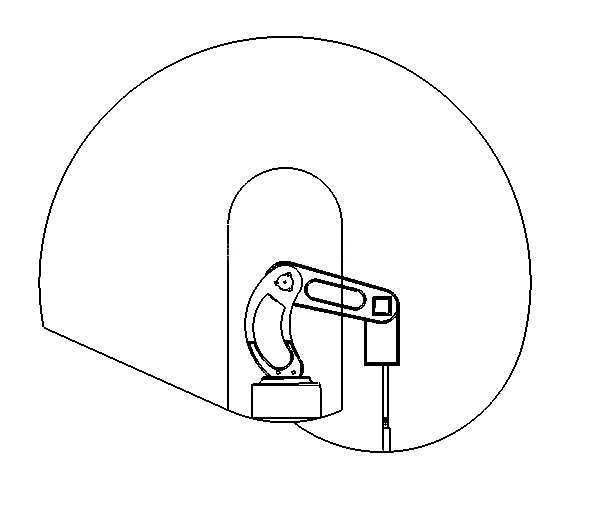

　　底座采用圆柱式回转支撑结构，安装面为标准圆形平面，预留了四个均布的安装孔位，适配实训台常见的T型槽安装间距，不需要额外制作转接板就可以直接固定在木质、铝型材材质的实训桌面上，底座的回转支撑采用阻尼式设计，手动操控时可以在任意回转角度停留，不会因为臂身自重发生滑移，改造为自动版本时，只需要在底座内腔嵌入标准42型步进电机，配合同步带传动就可以实现360度全周回转，不需要对原有底座结构做破坏性修改。臂身的关节设计上，大臂与底座的连接关节、大臂与小臂的连接关节都采用了嵌入式轴套配合，轴套选用自润滑工程塑料材质，教学场景下长期反复操作也不需要加注润滑脂，避免污染实训台面，关节处的限位块做了内嵌式设计，不会突出臂身表面，手动操作时不会剐蹭操作人员的手部，大臂的摆动范围覆盖水平向上45度到水平向下30度的区间，小臂的摆动范围可以覆盖相对于大臂0到90度的弯折角度，配合底座回转，整个末端执行器的作业范围可以覆盖半径400毫米的半球形空间，足够完成实训场景下的小件搬运、轨迹模拟等教学任务。

　　末端执行器采用夹爪式设计，默认配置的是平口夹指，夹指内侧预留了防滑垫安装槽，可以粘贴橡胶垫提升夹持摩擦力，手动版本的夹爪开合通过臂身尾部的拨杆控制，拨杆的力臂做了加长处理，操作时只需要很小的按压力就可以实现夹爪的开合，适合教学场景下学员反复操作练习；自动版本的夹爪可以替换为微型电动夹爪，控制线沿着臂身预留的走线槽连接到底座内的控制板，不需要额外在臂身外部固定线卡。从安装边界来看，整机组装完成后，底座直径为120毫米，臂身完全收拢时的整体高度为280毫米，臂身完全伸展时的最大水平伸出长度为380毫米，对安装台面的承重要求极低，普通的木质桌面就可以满足安装需求，不需要做额外的台面加固。

　　在实际教学应用中，这款机械手既可以作为机械结构认知的实物载体，让学员直观理解串联机械臂的自由度组成、关节运动副的形式，也可以作为自动化改造的基础平台，学员可以自行加装传感器、驱动模块、控制板，完成从手动机械到自动设备的改造练习，相比工业级的重载机械臂，这款简易结构的成本更低，装配难度更小，不会因为操作失误造成设备损坏或者人员受伤，非常适合入门级的机电实训场景。在小型桌面作业场景中，这款机械手也可以作为轻型搬运的辅助机构，配合固定的作业工位完成小零件的上下料搬运，因为整体结构重量轻，移动位置时不需要吊装设备，单人就可以完成搬运和重新固定，适合小批量、多工位的柔性作业场景。设计时特意将所有的棱角位置都做了R3以上的圆角处理，没有尖锐的突出结构，不管是教学场景还是桌面作业场景，都能避免磕碰造成的伤害，臂身的主体结构采用统一壁厚的设计，不管是采用3D打印制作原型，还是采用注塑工艺批量生产，都不需要对结构做额外的壁厚调整，开模或者打印的成品率更高。
