自行车传动系统齿轮罩板三维设计作品

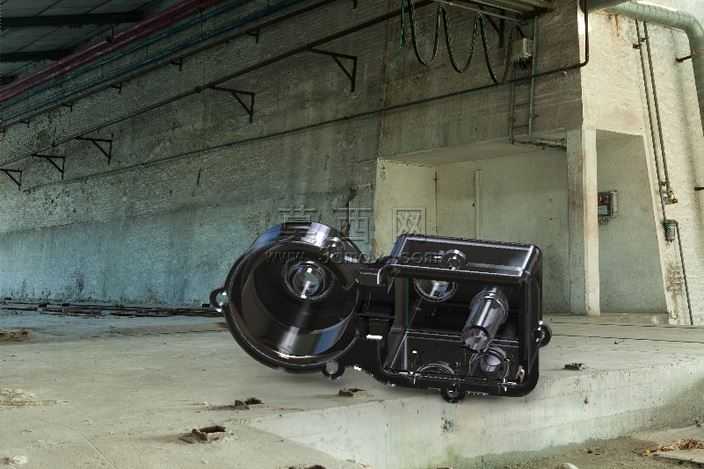

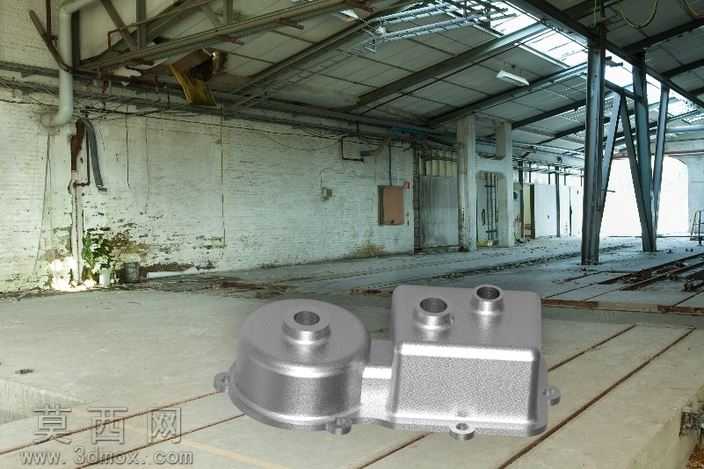

本作品为自行车传动系统配套的齿轮罩板三维设计，建模阶段采用Pro/Engineer Wildfire4.0完成全参数化结构搭建，首先基于自行车传动齿轮组的安装尺寸、啮合行程范围确定罩板的整体包覆边界，通过草绘轮廓拉伸、曲面修剪合并的方式构建主体基础形态，针对罩板与车架的安装点位，设计了带加强筋的凸台安装座，预留的螺栓过孔位置与车架安装孔位完全匹配，保证装配时的定位精度。建模过程中对罩板的内壁曲面做了偏移处理，预留出齿轮运转时的安全间隙，避免骑行过程中齿轮与罩板发生剐蹭异响，同时在罩板边缘设计了翻边结构，既提升了整体结构刚度，也能阻挡骑行时泥水、沙尘侵入齿轮啮合区域，延长传动部件的使用寿命。材质渲染阶段，为罩板赋予了高强度工程塑料的材质属性，调整了表面粗糙度参数模拟哑光磨砂的工业质感，同时对安装凸台、加强筋位置做了光影强化处理，清晰展现结构的厚薄变化与受力设计逻辑。设计思路上，该齿轮罩摒弃了传统全包式的厚重结构，采用半包覆的流线型轮廓，在完全覆盖齿轮啮合危险区域的前提下，尽可能缩减罩板的整体体积，既降低了配件的生产用料成本，也减少了骑行过程中的风阻影响；针对日常维护需求，在罩板对应齿轮调节的位置预留了检修缺口，无需完全拆卸罩板即可完成链条张紧度调节、齿轮清洁等日常保养操作。结构细节上，罩板内壁设置了多条导流筋，能够将渗入罩内的积水顺着导流筋从底部的排水孔排出，避免积水长期积存造成齿轮锈蚀，同时所有的棱角位置都做了圆角过渡处理，既避免生产过程中的应力开裂问题，也防止安装维护时尖锐边角划伤操作人员。渲染输出阶段采用工业废弃厂房的写实场景作为展示背景，通过侧方硬光打光突出罩板的曲面轮廓与结构细节，阴影参数调整为软阴影模式，让作品展示更具真实工业质感，完整呈现了该齿轮罩从结构设计到外观表现的全流程三维设计成果，可直接用于自行车配件的开模生产参考、装配模拟验证等场景。
