汽油发动机活塞组件三维结构设计

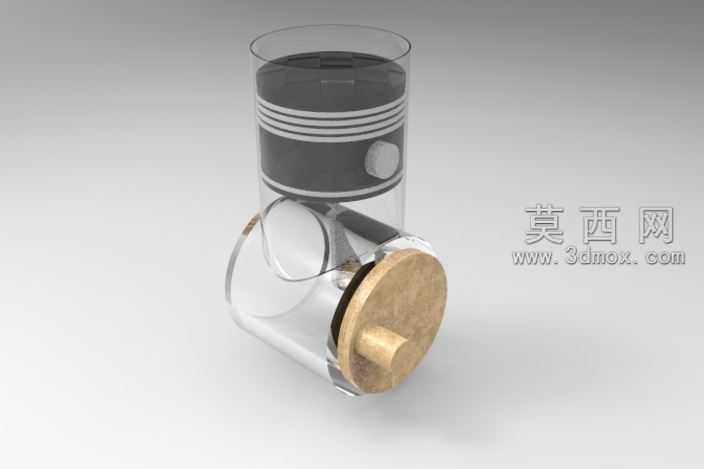

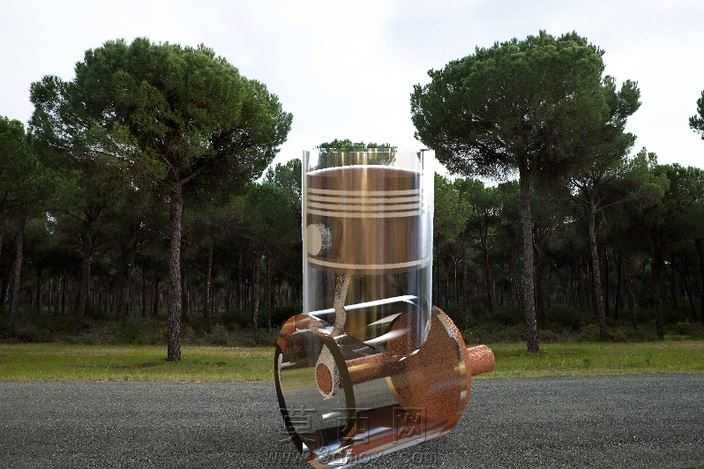

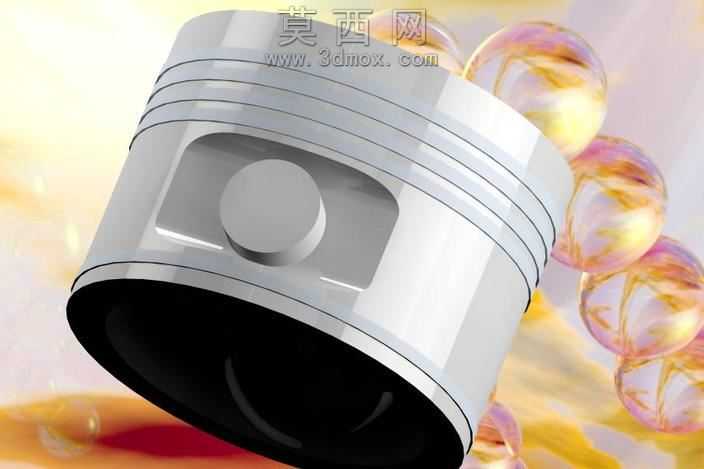

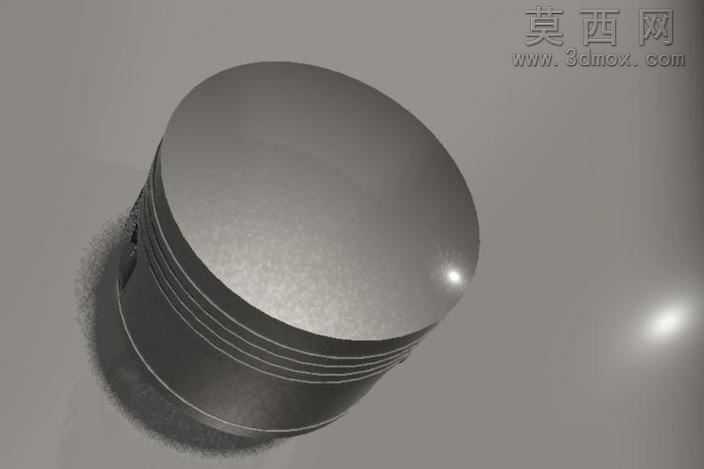

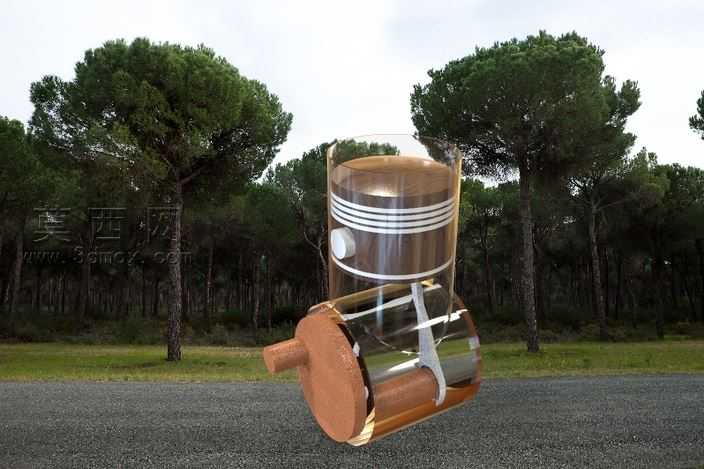

本作品为汽油发动机核心往复运动部件活塞的三维建模成果，建模过程严格参照车用汽油机活塞的实际工程尺寸比例完成，整体采用参数化建模逻辑搭建，可根据不同排量发动机的设计需求快速调整活塞直径、压缩高度、环槽数量等核心参数。建模阶段首先绘制活塞顶部的旋转截面轮廓，通过回转特征生成活塞的基础基体，随后依次加工出活塞头部的多道环槽结构，环槽的宽度、深度、间距均按照实际活塞环的装配公差要求设定，保证气环、油环的装配贴合度；活塞裙部采用微椭圆型面设计，通过曲面放样、曲面裁剪等操作还原真实活塞的热变形适配型面，避免发动机工作时因热膨胀出现卡缸故障。活塞销座部分通过凸台拉伸、孔特征加工完成，销座内侧设置有合理的过渡圆角，分散活塞往复运动时的冲击应力，降低销座开裂的失效风险。材质与渲染阶段，活塞主体采用高硅铝合金材质参数，还原铝合金件特有的亚光金属质感，表面设置细微的机加工纹理，模拟实际生产中活塞裙部的精车加工痕迹；环槽边缘做轻微的倒角高光处理，还原零件加工后的锐边钝化效果，整体渲染采用工作室柔光环境，通过多角度光源投射突出活塞的圆柱曲面轮廓与环槽的层次结构，清晰展现活塞的外部结构特征。设计过程中充分考虑活塞的实际工作工况，在活塞内部预留了冷却油腔的结构空间，可适配强制冷却型高功率汽油机的设计需求，活塞顶部的燃烧室凹坑轮廓可根据不同燃烧室形式调整，能够匹配平顶、凸顶、凹顶等不同类型的汽油机燃烧室设计方案，整体模型结构完整，特征清晰，可用于发动机原理教学、结构装配演示、虚拟样机仿真等多个场景。
