带张紧功能的工业拉紧装置结构设计

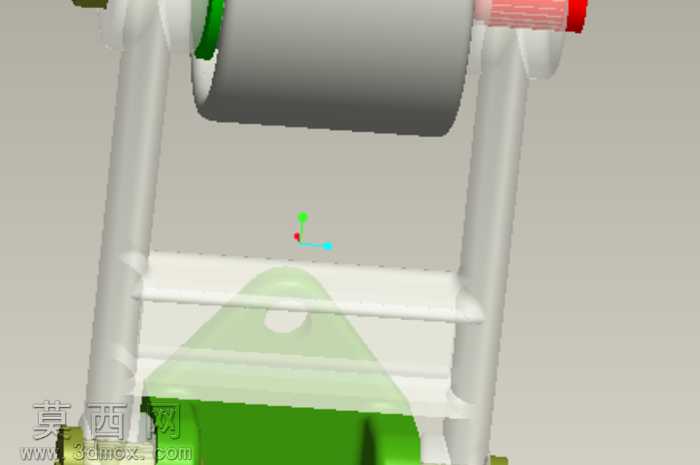

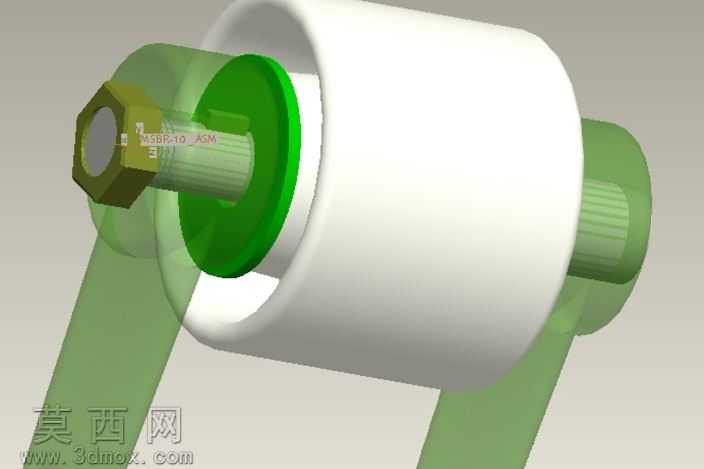

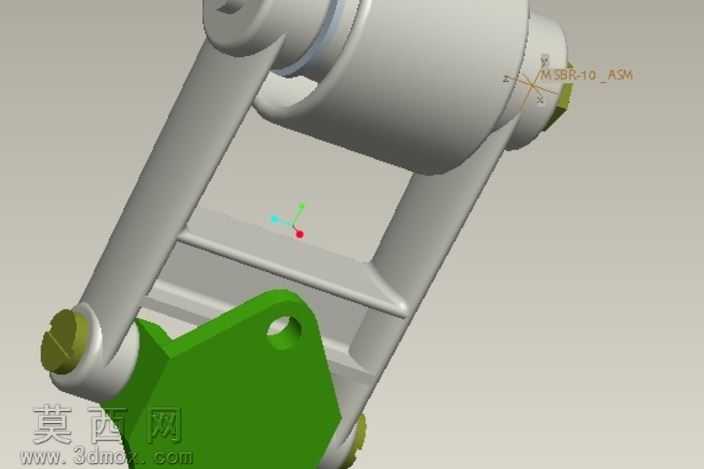

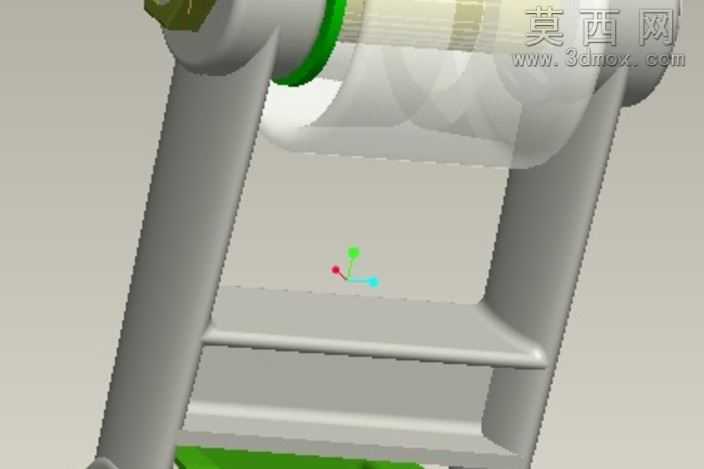

本拉紧装置采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配公差规范，对每一个零部件的尺寸进行精准约束，确保各部件之间的装配关系符合实际机械运动的逻辑要求。整体模型以框架式支撑结构作为承载主体，两侧对称布置的竖向支撑构件采用高强度金属材质设定，表面赋予哑光银灰色金属烤漆材质，还原工业金属构件的真实质感，支撑构件的棱边做了微小的圆角过渡处理，避免尖锐棱角带来的视觉生硬感，同时符合实际工业零件的加工工艺要求。装置中部设置的张紧调节组件为核心功能部件，其中绿色的张紧座部件采用工程塑料与金属嵌件结合的材质设定，半透明的浅绿色护罩部分赋予半通透的聚碳酸酯材质，既可以直观展示内部的张紧调节结构，也还原了工业设备中安全护罩的真实材质表现。上方的辊筒组件作为张紧作用的配合部件，表面赋予哑光橡胶材质，端部的红色端盖采用亮面工程塑料材质，与银灰色的辊筒主体形成清晰的视觉区分，便于快速识别部件功能分区。建模过程中对张紧调节的运动行程做了参数化关联，通过调整张紧座的位置参数即可模拟实际使用中的张紧度调节过程，各铰接部位的销轴、连接螺栓等标准件均按照国标尺寸进行建模还原，螺纹细节做了适度简化以兼顾模型的展示效果与运行流畅度。渲染阶段采用柔和的工业产品展示光照方案，主光源从侧上方45度角投射，搭配辅助补光消除构件之间的阴影死角，清晰展现各部件的结构层次与装配关系，材质的粗糙度、反光度参数经过反复调试，金属部件的冷硬质感、塑料部件的温润质感、橡胶部件的哑光质感都得到准确呈现。整体设计围绕带传动场景下的张紧拉紧需求展开，结构布局紧凑合理，各功能部件的受力路径清晰，既满足张紧调节的功能需求，也兼顾了装置安装维护的便捷性，可直接用于机械设计教学演示、带输送设备的结构参考以及相关工业场景的方案展示使用。
