单片摩擦式离合器从动盘总成结构

　　在中小功率机械传动系统的扭矩通断控制场景中，单片摩擦离合器是应用占比极高的基础传动部件，这类结构不需要多片摩擦副的叠层布置，仅依靠单组从动盘与两侧摩擦面的接触摩擦力完成动力传递，整体轴向尺寸紧凑，非常适合安装空间受限、扭矩传递需求适中的传动链路布置。从实际工程应用来看，这类单片离合器结构常见于小型工程机械传动箱、农用机械动力输出端、轻型输送设备的动力通断单元，相比多片离合器结构，其散热路径更短，长时间半联动工况下的热衰减速率更低，维护时仅需检查两侧摩擦衬片的磨损量即可，拆装流程简单，对现场运维人员的技术门槛要求更低。

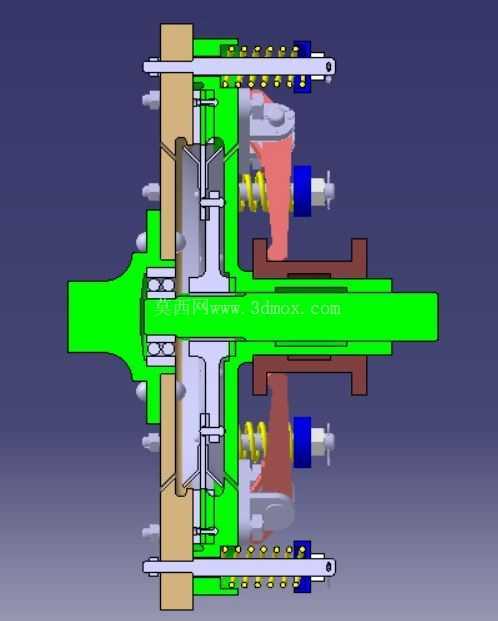

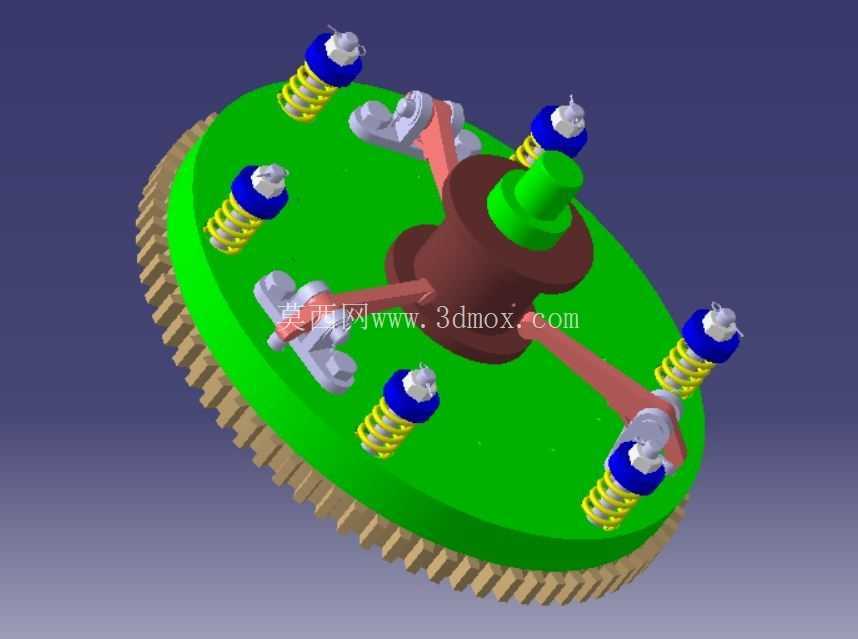

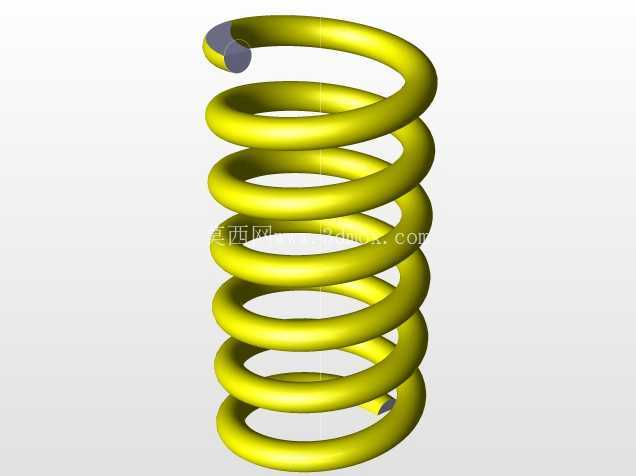

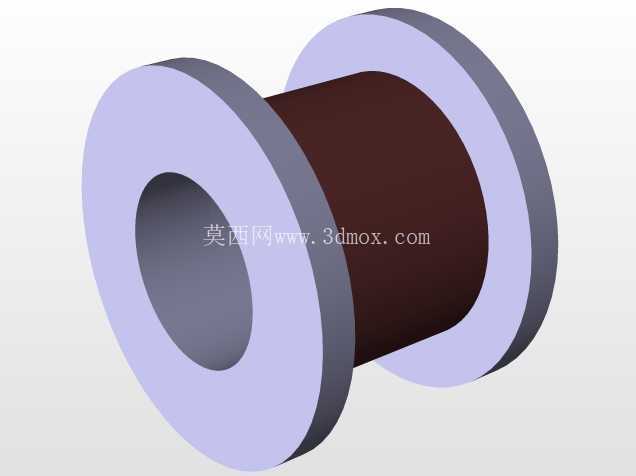

　　从结构功能设计逻辑来看，该离合器片的核心功能是在压紧机构施加轴向压力时，通过盘面摩擦衬片与主动侧、从动侧压盘的静摩擦力传递额定扭矩，当压紧力释放时，从动盘与两侧摩擦面快速分离，切断动力传输路径，实现传动系统的空载启停或档位切换。模型中可见周向均匀布置的螺旋压紧弹簧，这类弹簧的选型直接决定了离合器的最大传递扭矩，弹簧刚度与预压缩量需要匹配设计额定扭矩下的摩擦力需求，刚度太小会导致大扭矩传递时出现打滑磨损，刚度过大则会造成结合时冲击载荷过大，影响传动链路中其他部件的使用寿命。周向分布的弹簧安装座采用带缓冲阻尼的结构设计，在离合器结合瞬间可以吸收部分轴向冲击，避免摩擦面刚性碰撞造成的衬片碎裂或压盘损伤。

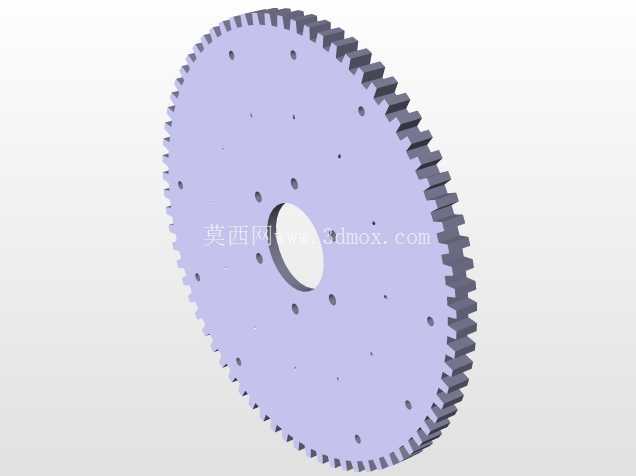

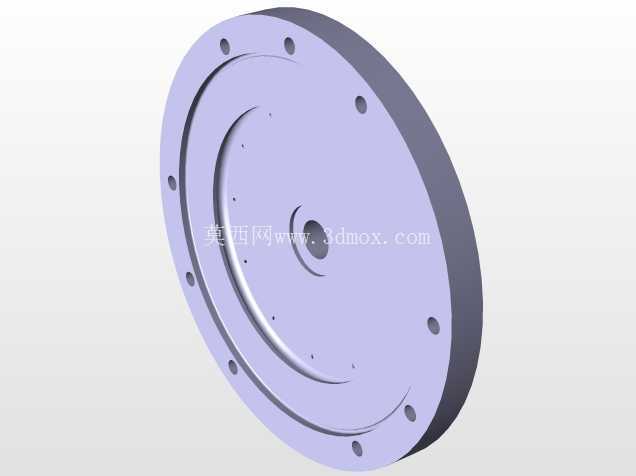

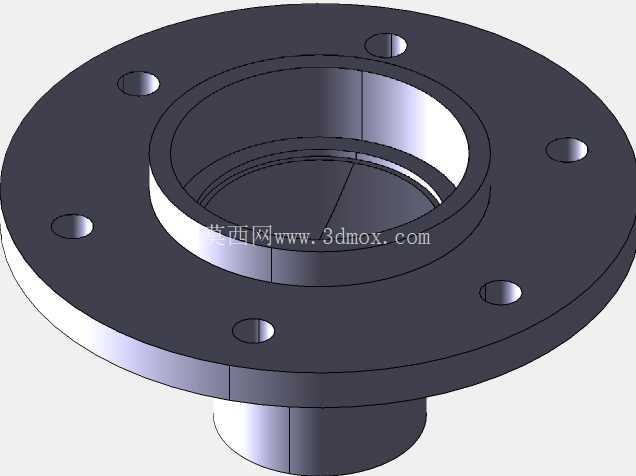

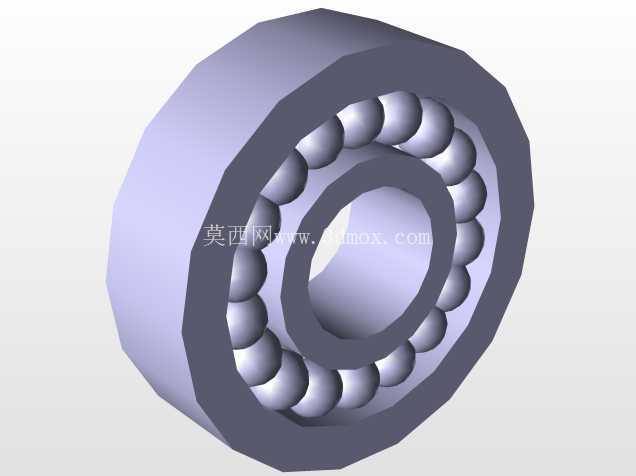

　　从外形尺寸与安装边界来看，该离合器片的外齿圈为传动连接接口，齿形参数需要匹配对应传动鼓的内花键规格，安装时需要保证齿侧间隙在设计公差范围内，间隙过大会造成传动换向冲击，间隙过小则会出现卡滞，导致离合器分离不彻底。中心的轮毂凸台为从动轴安装定位基准，内孔的尺寸公差与形位公差直接决定了离合器片的旋转同轴度，若同轴度超差，高速旋转时会出现端面跳动，造成摩擦衬片偏磨，大幅缩短部件使用寿命。盘面的摩擦衬片采用环形对称布置，保证接触压力均匀分布在整个摩擦环面上，避免局部压力过大造成的异常磨损。

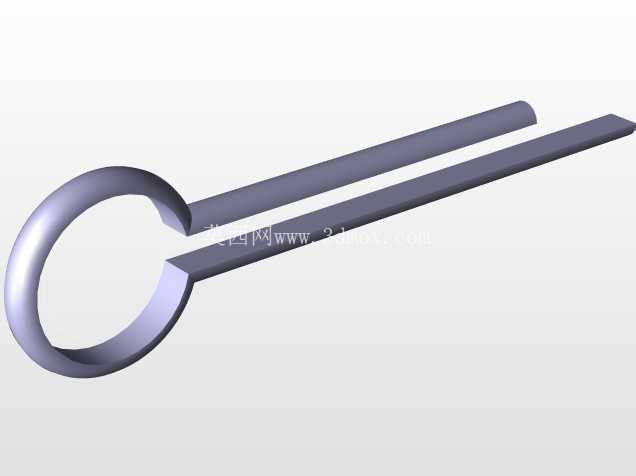

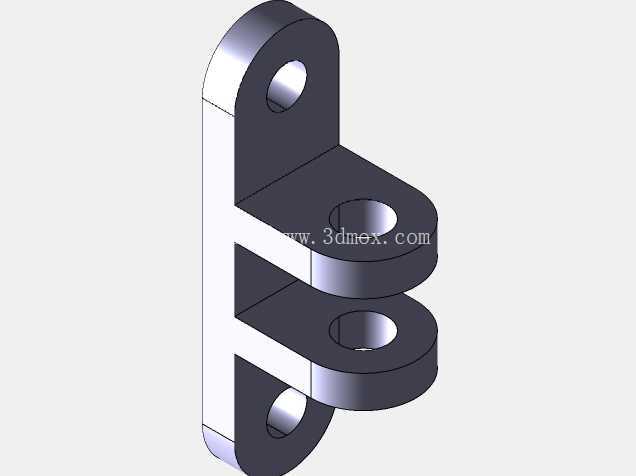

　　在三维建模过程中，这类离合器片的结构设计需要重点关注几个工程细节：一是周向弹簧的分布角度需要严格等分，保证每个弹簧提供的压紧力均匀作用在盘面上，避免出现偏载；二是缓冲结构的行程需要匹配弹簧的最大压缩量，防止弹簧压并时缓冲结构出现刚性碰撞；三是外齿圈的齿根位置需要做圆角过渡，降低应力集中系数，避免频繁扭矩冲击下出现齿根断裂；四是摩擦衬片的安装铆钉头需要低于衬片工作面一定距离，防止衬片磨损到极限后铆钉直接刮擦压盘工作面，造成压盘报废。从实际选型适配角度，这类单片离合器结构适合传递扭矩在中低区间的传动场景，当传递扭矩需求超过单组摩擦副的极限时，才会考虑增加摩擦片数量升级为多片离合器结构，而单片结构的散热优势、维护便捷性、成本优势都是多片结构无法替代的，在很多固定转速、固定扭矩传递的通用传动场景中，这类单片离合器片的可靠性已经过长期工程验证，是传动系统动力通断部件的首选方案之一。
