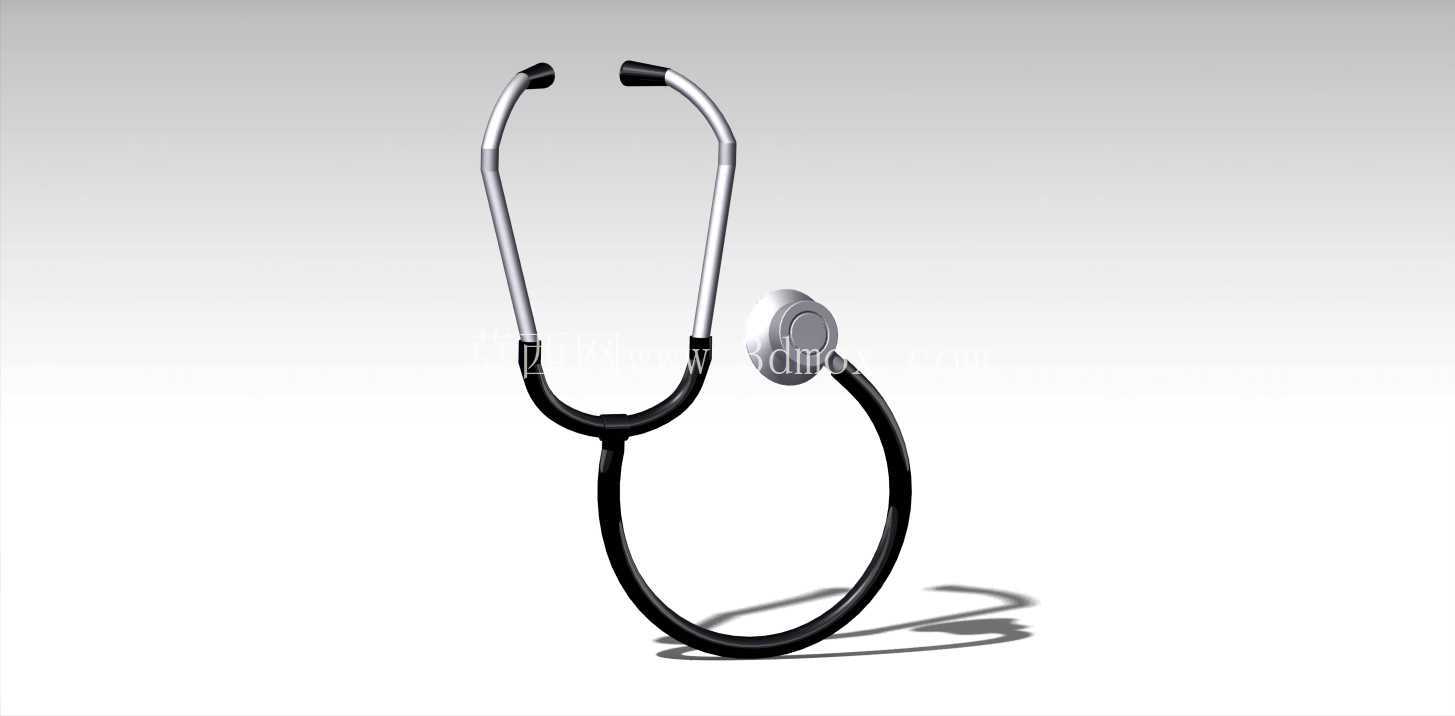

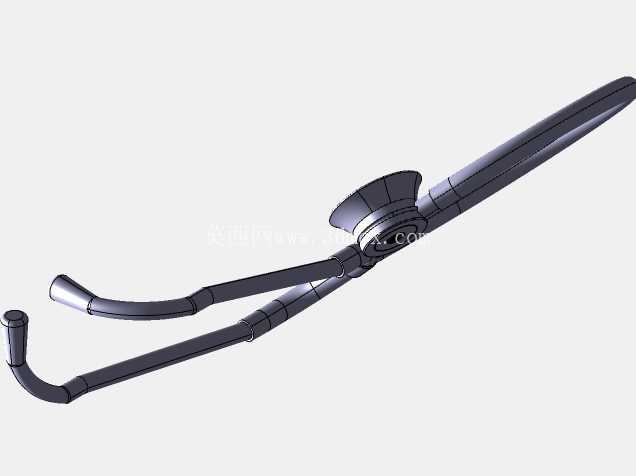

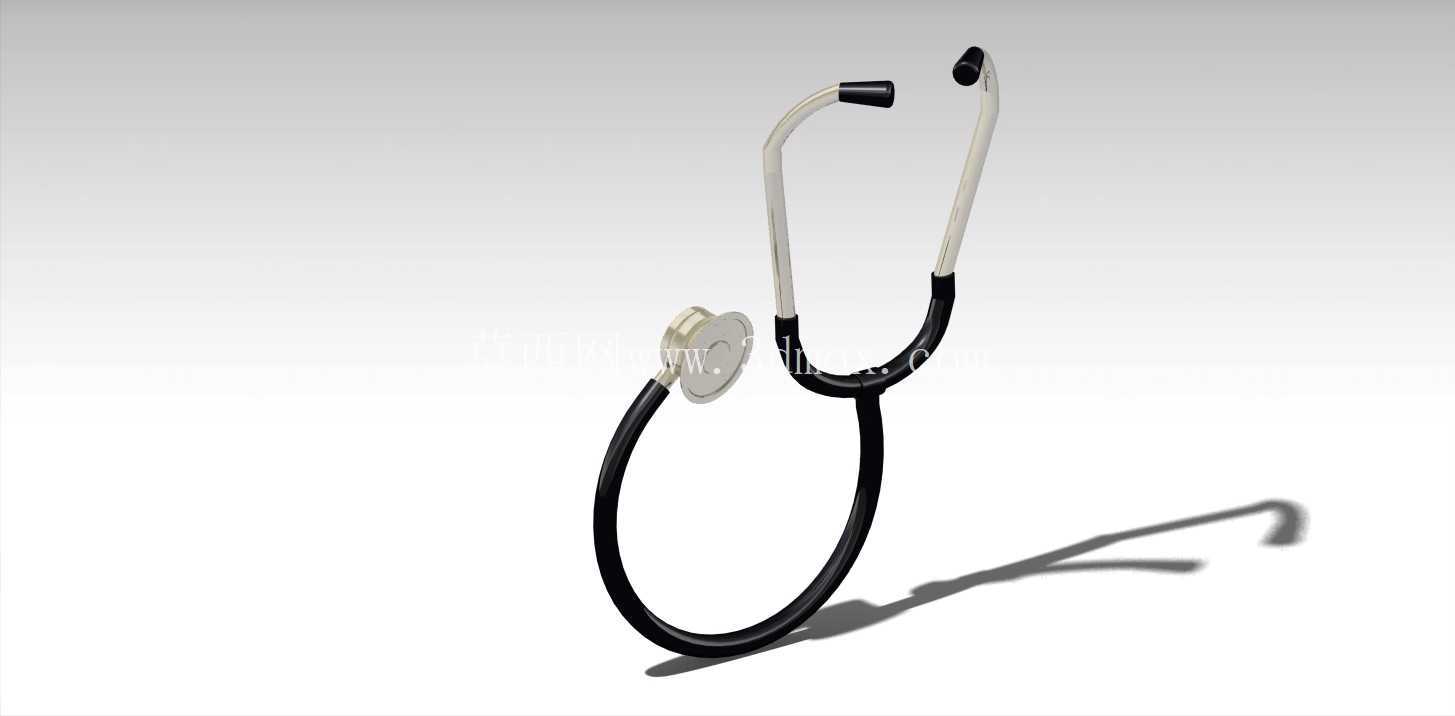

医用听诊器结构设计三维数模

　　本次拆解建模的听诊器结构，核心围绕临床查体场景的实际使用需求展开，首先从临床应用场景来看，该器械主要用于门诊、急诊、病房查体环节，辅助医护人员采集心音、呼吸音、肠鸣音等人体内部声学信号，也可用于血压测量时的柯氏音辨识，是临床查体环节普及率最高的基础诊断器械，不存在复杂的电子元器件，全靠结构设计实现声学传导的低损耗目标。

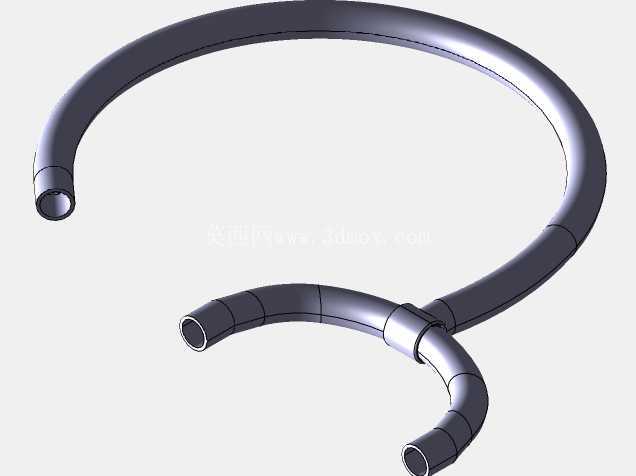

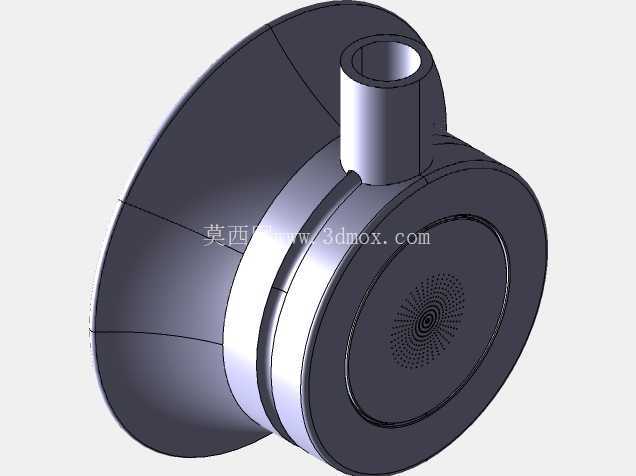

　　从功能特性拆分来看，整套结构分为三个核心功能段：耳挂段、传导段、听头段。耳挂段的设计首先要适配不同头围使用者的佩戴需求，金属耳挂采用弹性记忆合金的结构曲率，两个耳塞的夹角控制在15度到25度的可调区间，耳塞采用软质硅胶包覆结构，佩戴时可以贴合外耳道轮廓，既避免漏音影响听诊效果，也不会因长期佩戴造成外耳道压迫不适，耳挂与传导胶管的衔接位置做了阶梯式过盈配合结构，不需要额外粘接剂即可实现密封连接，避免声学传导路径上的漏气损耗。传导段采用柔性医用PVC胶管结构，管壁厚度控制在2mm，既保证足够的结构韧性，弯折时不会出现管腔折死阻断声波传导的问题，也能通过管壁的阻尼特性过滤掉外界环境的高频杂波，胶管的内径统一为6mm，整段管路没有 abrupt 的管径变化，保证声波在管腔内传导时不会出现反射损耗，胶管与听头的衔接位置做了金属衬套加固，避免反复插拔造成胶管端口开裂。听头段采用双膜片可选结构，一侧为高频听诊膜片，一侧为低频钟型听头，通过旋转听头的切换阀即可实现两种听诊模式的切换，膜片采用薄质聚酯材料，边缘做了密封橡胶圈压合结构，既保证膜片的振动灵敏度，也能避免膜片与金属听头之间的碰撞杂音，听头的金属外壳采用304不锈钢材质，重量控制在30g左右，贴附在患者皮肤表面时不会因重量过大造成不适，也能通过金属的高密度特性减少外界振动干扰。

　　从设计思路的落地来看，建模过程中首先要保证各部件的装配公差匹配，耳挂金属杆的直径为4mm，与胶管的配合过盈量控制在0.3mm，既保证连接强度，也方便后期部件更换时的拆卸；听头与胶管的衔接接头做了1:50的锥度设计，插入胶管后可以实现自密封，不需要额外的管箍固定。外形尺寸方面，整套听诊器展开后的总长度为700mm，耳挂张开后的最大宽度为180mm，自然收拢状态下的宽度为120mm，听头的直径为45mm，厚度为12mm，所有外露的金属边缘都做了R1.5的圆角处理，不存在尖锐棱角，避免使用过程中剐蹭医护人员或患者皮肤。安装边界方面，整套结构不需要额外的固定安装基座，属于手持便携类器械，所有活动部件的活动范围都做了限位设计，耳挂的弹性形变范围控制在最大张开200mm时不会产生塑性变形，听头的切换阀旋转角度限位在180度，旋转到位后有明显的档位卡点反馈，不需要额外观察即可确认模式切换到位。

　　建模过程中对声学传导路径的结构一致性做了重点校验，整个传导管路的内壁粗糙度控制在Ra1.6以下，减少声波在管壁反射时的损耗，耳塞的出声孔直径为3mm，与外耳道的适配角度做了12度的外倾角，佩戴时出声孔可以正对耳道方向，避免声波斜射造成的音量衰减。胶管的自然弯曲半径控制在50mm以上，日常挂颈放置时不会出现管腔压瘪的问题，胶管的材质邵氏硬度控制在65A，兼顾柔软度和结构支撑性，不会因低温环境出现材质变硬佩戴不适的问题。听头的膜片压环采用旋扣式结构，不需要专用工具即可手动拧开更换膜片，压环的拧紧力矩控制在0.2N·m，既保证膜片的张紧度一致，也不会因力矩过大压裂膜片。
