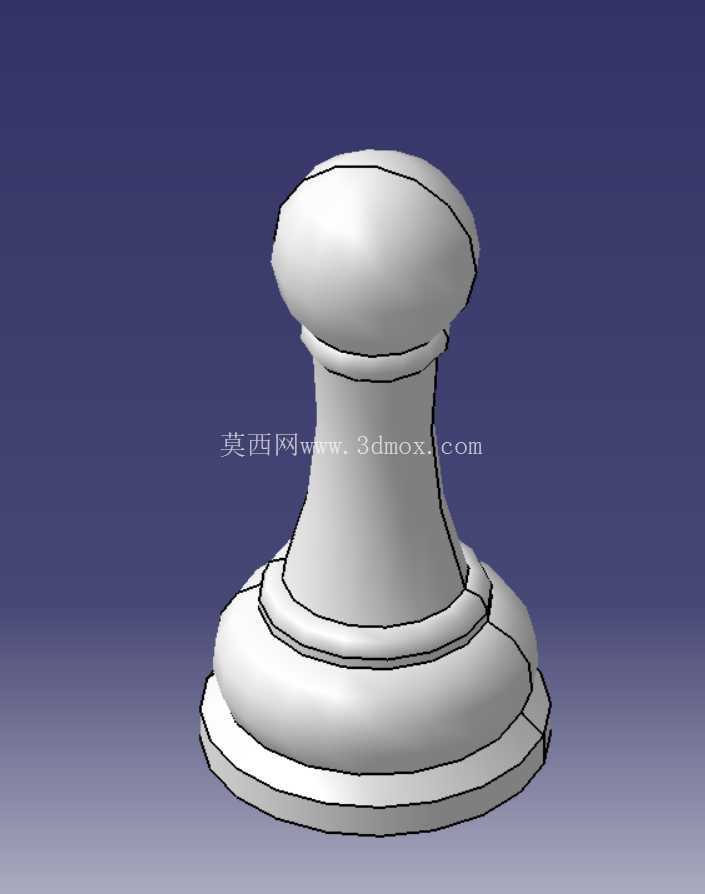

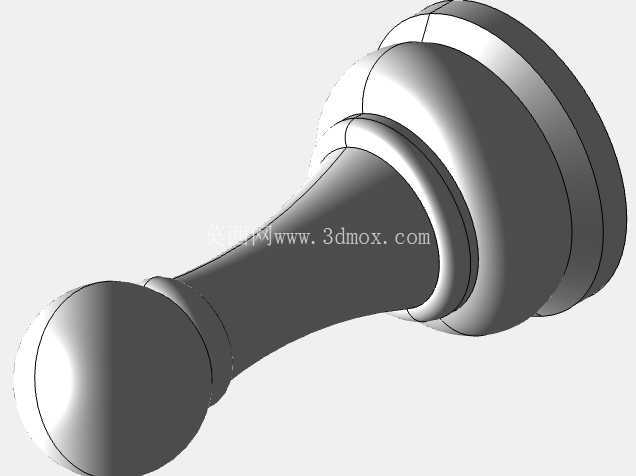

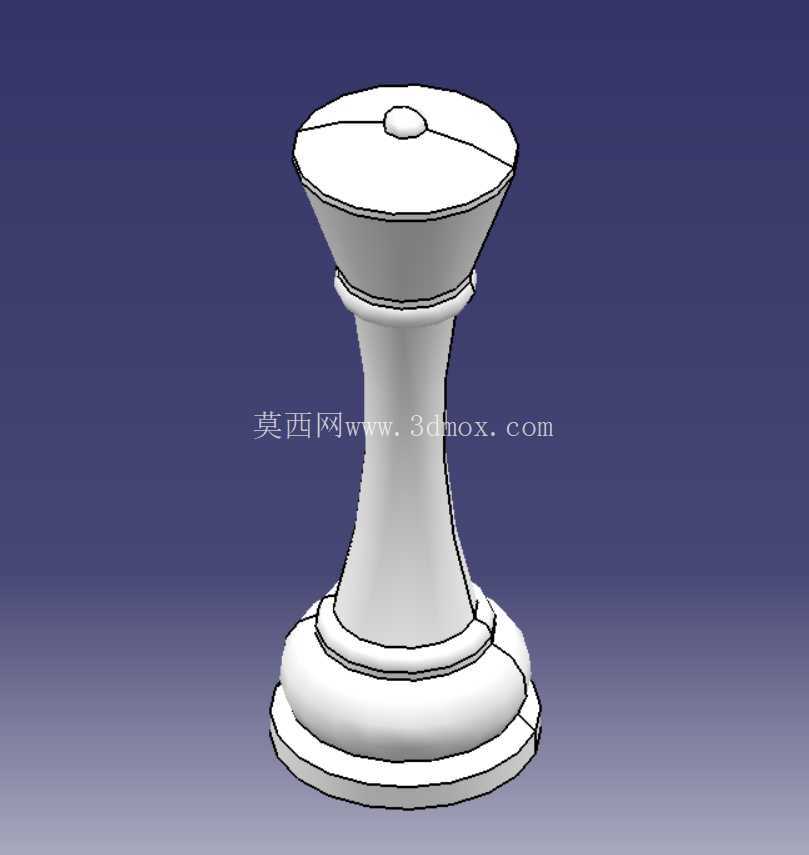

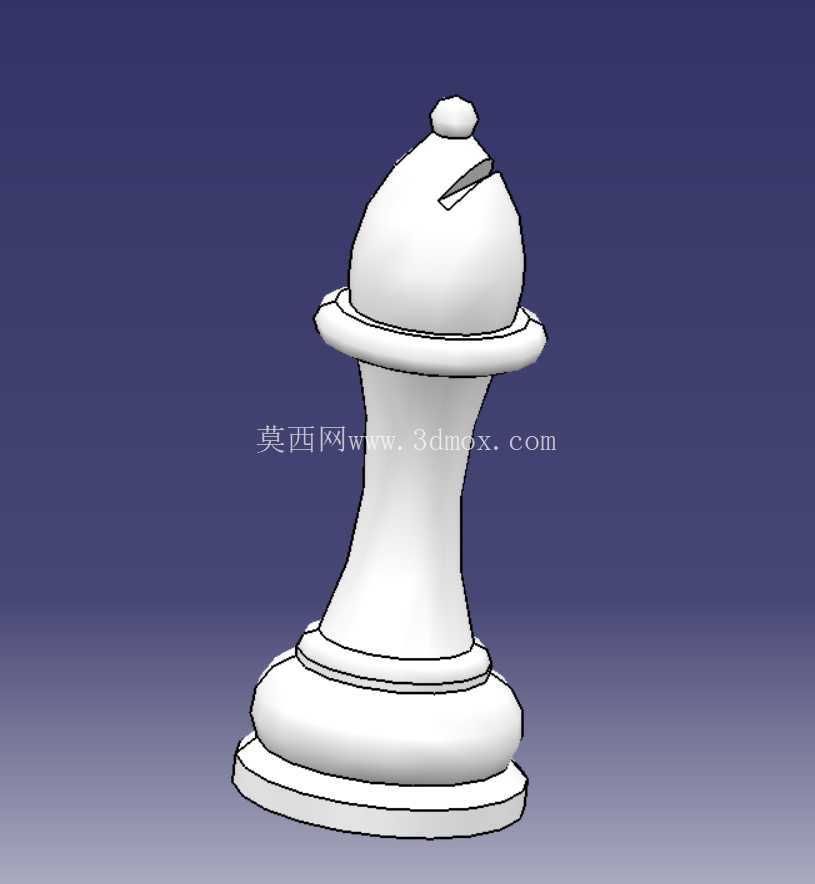

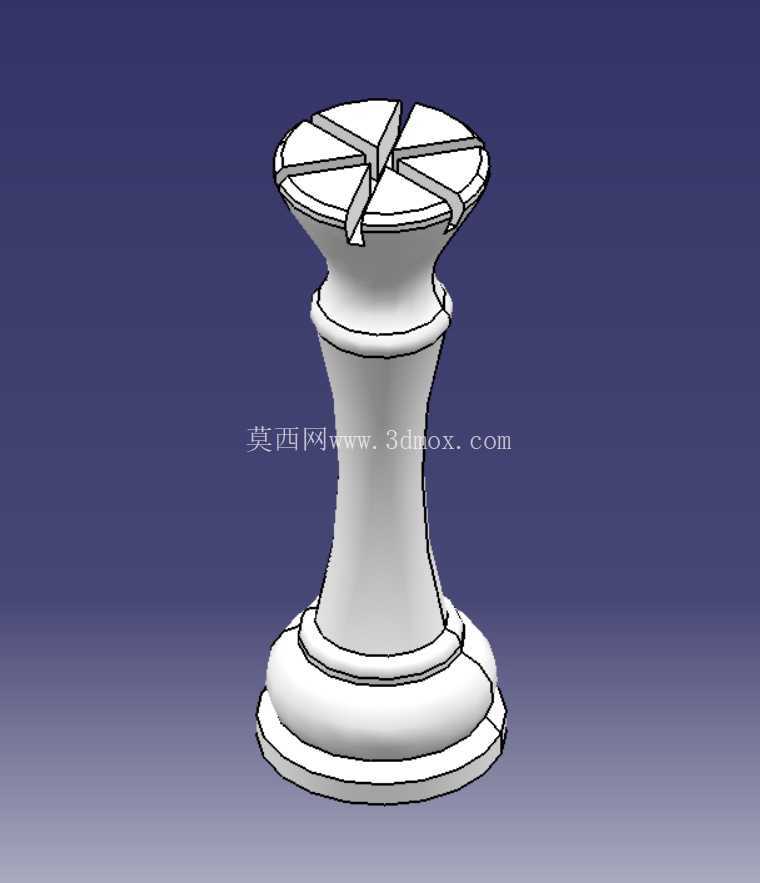

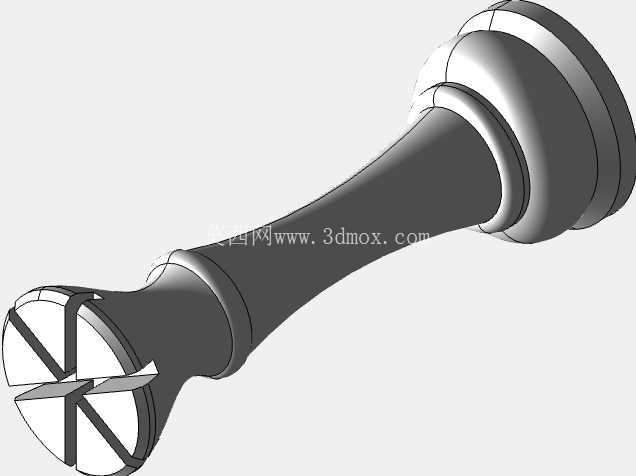

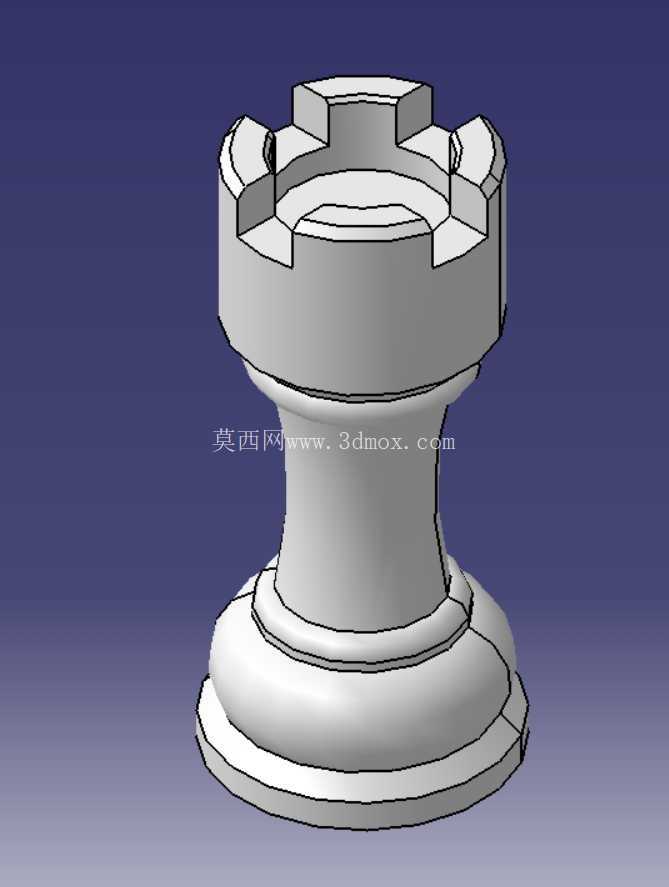

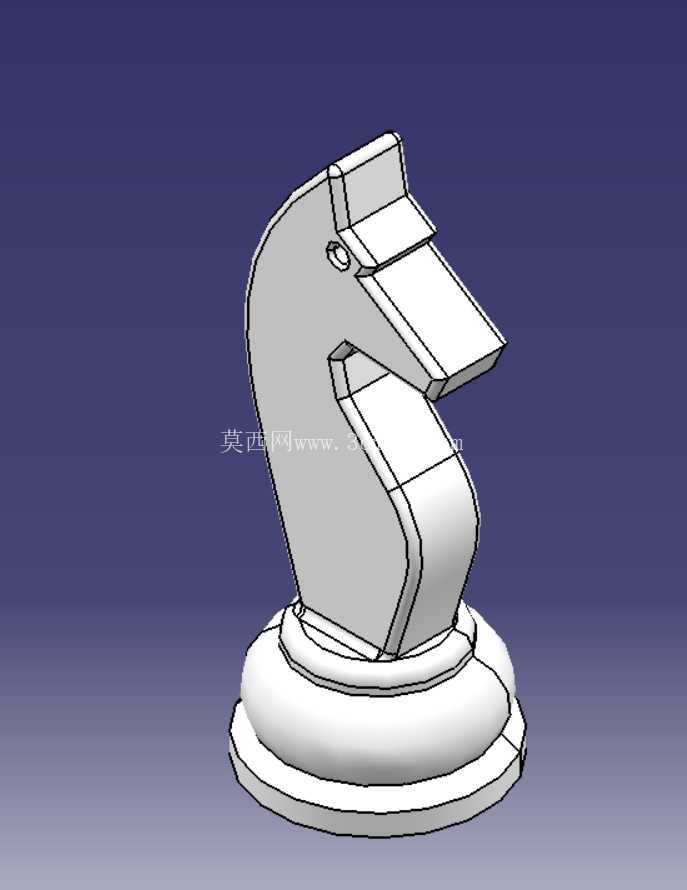

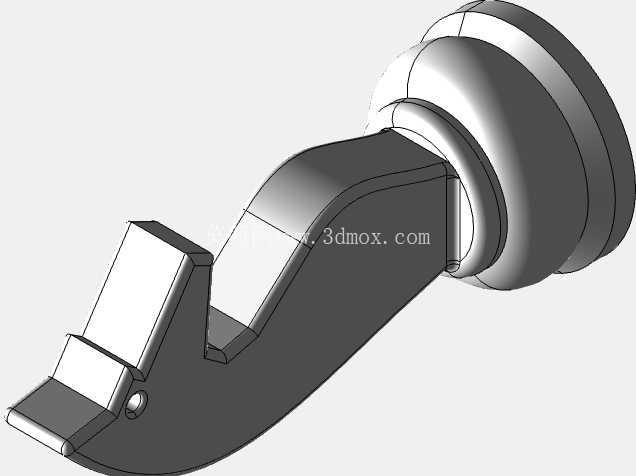

国际象棋棋子兵的实体造型设计

　　本次完成的棋子造型，是面向三维建模基础技能训练设计的实体结构，整体采用回转体为主的构型逻辑，所有曲面过渡均遵循实体建模的倒角、拔模、壁厚一致性原则，没有出现薄壁破面、曲率突变的结构问题，完全符合实体加工与3D打印的成型要求。从实际应用场景来看，这类棋子造型一方面可作为棋类文创产品的结构原型，用于桌面益智棋具的批量生产前的结构验证，另一方面也可作为机械类三维建模教学的典型练习案例，帮助初学者掌握多命令组合建模、曲面光顺处理、实体特征堆叠的核心操作逻辑。

　　从结构功能特性来看，棋子整体分为三个功能区段：底部的双层阶梯基座，承担整体放置的稳定性功能，基座最下层直径为整个棋子的最大轮廓尺寸，设计时将基座直径与整体高度的比例控制在1:1.8，确保棋子放置在平整桌面时的重心落在基座投影范围内，即使受到轻微侧向触碰也不会轻易倾倒；中层的锥形收腰段，是棋子的握持区段，锥度设置为1:5，既符合人手捏取时的指腹贴合弧度，也避免了直筒结构带来的造型呆板问题；顶部的椭球形端头，是棋子的视觉识别区段，圆润的曲面没有尖锐棱角，既提升了握持时的触感舒适度，也避免了日常使用中磕碰掉漆、划伤使用者的问题。在设计思路上，整个造型没有采用复杂的曲面拆分，而是以旋转凸台作为基础特征，依次叠加圆角过渡、分层凸台的辅助特征，所有圆角半径均遵循相邻面尺寸的比例关系：基座边缘的圆角半径为基座厚度的1/3，收腰段与上下结构衔接处的圆角半径为衔接处直径的1/5，顶部椭球与收腰段衔接处的圆角做了变半径处理，靠近椭球侧半径更大，靠近收腰侧半径更小，保证整个外轮廓的曲率连续，没有出现硬棱边。

　　从安装与使用边界来看，棋子底部为完全平整的环形接触面，平面度公差控制在0.1mm以内，放置在硬质平面上不会出现晃动感，整体最大外轮廓直径不超过40mm，整体高度不超过70mm，既符合常规国际象棋棋子的尺寸规范，也适配常规棋盒的收纳格尺寸，不会出现收纳时卡滞、超出格位的问题。在建模过程中，所有特征均采用全参数化驱动，各个区段的尺寸比例可以根据实际使用需求快速调整，比如需要制作赛事专用的大号棋子时，只需要修改基础旋转特征的轮廓尺寸参数，所有后续的圆角、凸台特征都会自动匹配更新，不需要重新绘制草图，大幅提升了衍生设计的效率。

　　另外，整个实体结构没有设置内部空腔，为完全实心结构，如果需要做轻量化注塑生产，可以在基座底部预留抽芯孔位，内部做均匀壁厚的掏空处理，掏空后的壁厚控制在2mm即可满足日常使用的强度要求，不会出现按压变形的问题。从结构强度角度来看，整个棋子最薄弱的位置为收腰段的最小直径处，设计时将该位置的最小直径设置为15mm，采用常规ABS塑料注塑成型时，侧向可承受10N的冲击力不会断裂，完全满足日常拿取、移动棋子的使用强度需求。外表面的所有分型线位置都设置在结构衔接的凹槽处，注塑生产时可以将飞边隐藏在凹槽内，减少后续打磨抛光的工作量，提升量产时的外观良品率。
