带环形防滑纹路的便携储水瓶结构设计

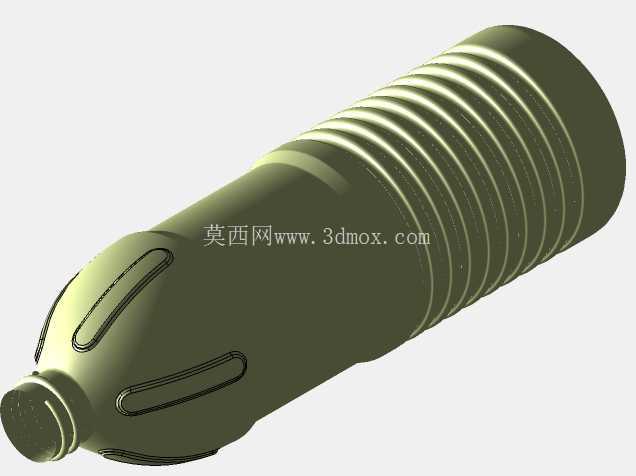

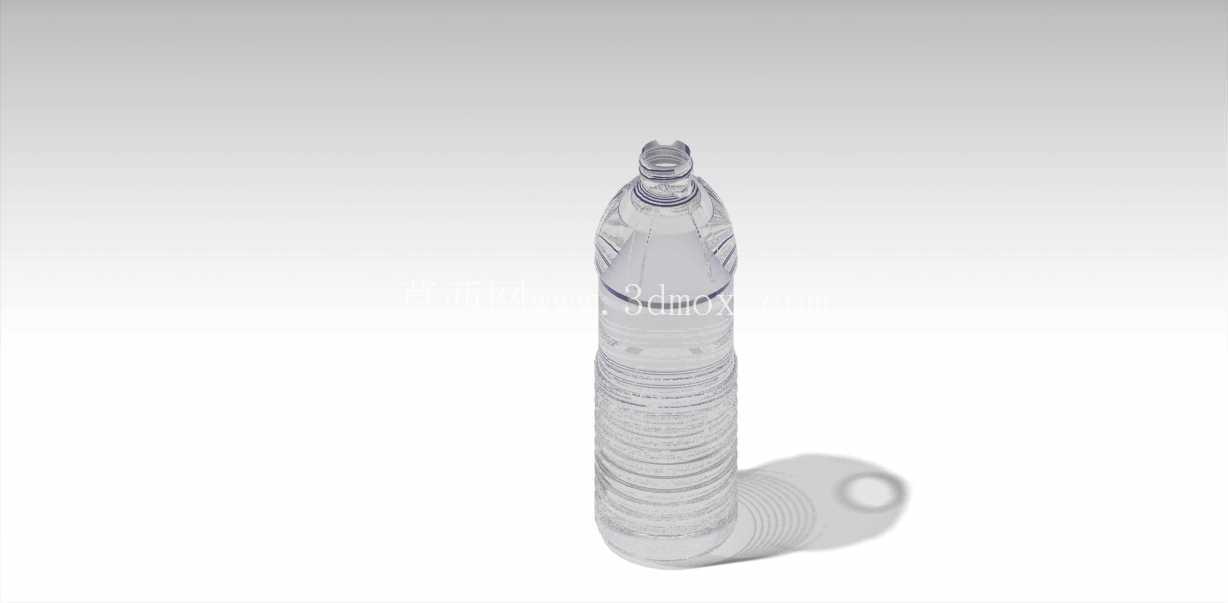

　　瓶身靠近瓶口的位置设计了三处内凹的加强筋结构，这部分结构并非单纯的造型装饰，实际使用中当瓶内盛装液体、整体重量较大时，这三处加强筋可以分散瓶身颈部的应力集中，避免瓶身从颈部位置发生弯折断裂，同时内凹的结构也能在单手握持时给手指提供额外的着力点，减少湿手状态下握持打滑的概率。瓶身中后段设计了多道等距分布的环形凸棱，这部分结构的凸起高度控制在1.5mm左右，既不会因为凸棱过高导致瓶身放置时出现滚动不稳的问题，也能在握持时增加手掌与瓶身的接触摩擦力，尤其是当瓶身外壁沾有水渍、油污时，环形凸棱之间的凹槽可以容纳部分液体，避免接触面形成完整水膜导致摩擦力骤降。日常户外作业、短途通勤场景里，随身储水容器的握持可靠性、结构耐用性一直是结构设计阶段需要重点考量的点，这款带环形防滑纹路的储水瓶，在曲面建模阶段就围绕实际使用中的受力场景做了针对性的结构优化。瓶身主体采用回转体基础构型，瓶口位置做了收窄过渡，适配常规螺纹瓶盖的安装边界，瓶口处的壁厚做了局部加厚处理，抵消日常旋拧瓶盖时产生的径向挤压力，避免长期使用后瓶口出现螺纹滑牙、瓶口开裂的问题。

　　从安装边界来看，这款瓶身的最大外径控制在65mm，适配常规车载杯架、户外背包侧袋的尺寸要求，不会出现尺寸过大无法放入常规收纳位的问题，瓶身总长度控制在220mm，满装状态下的重量控制在550g左右，单手握持时的重心落在手掌中心位置，长时间握持也不会出现手腕酸胀的问题。建模阶段采用CATIA V5曲面模块完成整体造型构建，先通过回转命令生成瓶身基础曲面，再通过多截面曲面完成瓶口收窄段的过渡，环形凸棱部分采用环形阵列的方式生成，保证每道凸棱的尺寸一致性，瓶身的三处内凹加强筋采用曲面偏移、修剪的方式完成，保证加强筋与瓶身主体的曲面过渡顺滑，没有明显的棱角，避免日常使用时棱角位置积灰、难以清洁的问题。

　　壁厚设计上，瓶身主体壁厚控制在1.2mm，既满足PET材质吹塑成型的工艺要求，也能保证瓶身受到外力挤压时具备足够的回弹性，不会因为轻微挤压就出现不可逆的变形，瓶口位置的壁厚加厚到2mm，匹配瓶盖的螺纹配合长度，保证旋合后的密封性能，避免液体渗漏。实际使用场景中，这款储水瓶既可以用于日常通勤盛装饮用水，也可以在户外作业时盛装非腐蚀性的工作液体，瓶身的曲面过渡没有明显的死角，清洁时可以很方便地冲洗到内壁各个位置，环形凸棱的结构也能在瓶身堆叠放置时起到一定的限位作用，避免运输过程中瓶身之间出现滑动磕碰。

　　在结构验证阶段，需要重点关注瓶身颈部加强筋与主体的过渡位置的应力分布，当瓶身从1.2米高度自由跌落至水泥地面时，这部分位置是最容易出现应力开裂的区域，通过调整加强筋的过渡圆角半径，可以有效分散跌落时产生的冲击应力，提升产品的抗跌落性能。另外瓶身底部做了内凹的球面设计，既可以提升瓶身放置时的稳定性，也能在瓶身受到垂直方向的压力时，通过底部的微小形变吸收部分冲击力，避免瓶身出现鼓底、放置不稳的问题。
