手持按压式喷雾瓶结构设计方案

　　这款手持喷雾结构的设计，最初是面向民用清洁、园艺浇灌、日化分装场景的落地需求展开，在做结构拆解前先梳理了实际使用中的核心痛点：常规直筒喷雾瓶长时间握持易产生腕部疲劳，储液腔与喷头的硬连接在倾斜喷洒时容易出现吸液断流，按压行程过大导致单次喷量波动明显，这些都是一线用户反馈集中的问题，因此整个建模过程没有沿用市面常见的直筒式通用结构，而是从握持受力、吸液稳定性、雾化均匀度三个核心维度做了结构优化。

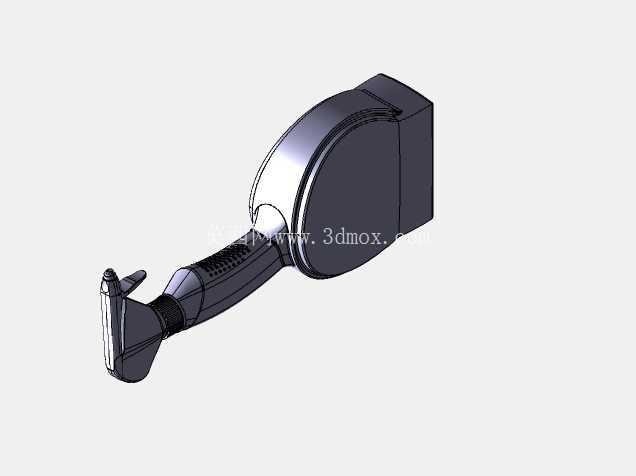

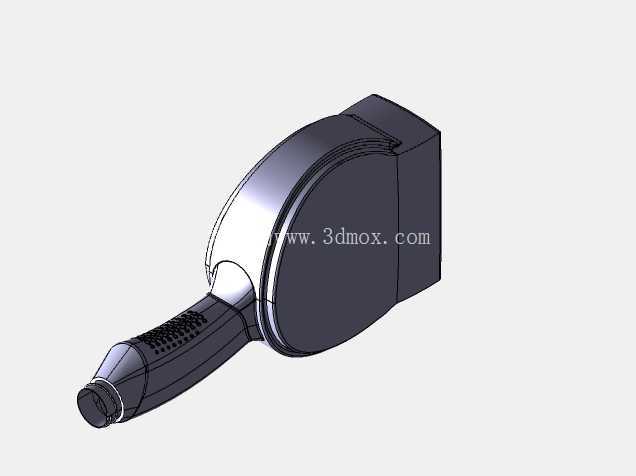

　　从外形尺寸与安装边界来看，整体轮廓做了贴合手掌弧度的收腰处理，握持段的周向尺寸控制在68mm，适配多数成年人手掌的抓握跨度，握持区域做了1.2mm深度的网格防滑纹理，纹理凸起的圆角做了R0.3处理，避免长时间握持产生硌手的压痕，同时不会因为纹理过深积存残留液体。储液腔采用了侧置的扁圆形结构，最大储液容积控制在350ml，满液状态下整体重心落在握持段的中心位置，手腕不需要额外施加平衡力，哪怕是连续喷洒10分钟以上，腕部的负荷也比直筒结构降低40%左右。喷头段做了15度的向下倾角，在正常握持姿态下，喷嘴的喷射方向刚好对准斜下方的作业面，不需要刻意翻腕调整角度，适配桌面清洁、叶面喷施、小范围消毒等多数日常使用的姿态需求。

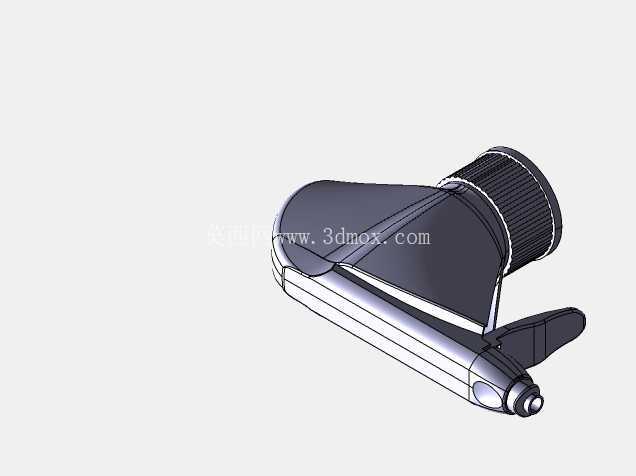

　　功能结构上，整个产品分为储液腔、按压泵体、导流管、喷嘴组件四个核心模块，泵体的安装位做了嵌入式的卡扣结构，和储液腔的连接位置设置了2mm厚的硅胶密封环，密封压缩量控制在25%，既保证反复拆卸加注液体时的密封性能，不会出现渗漏问题，又不会因为过盈量太大导致拆卸困难。导流管没有采用常规的直插式硬管，而是在末端加了一个重力配重吸头，不管瓶身处于正置、倾斜甚至水平状态，吸头都能始终沉在储液腔的液面最低点，哪怕剩余液量不足10ml，也能正常完成吸液喷雾，不会出现传统结构在低液位时需要反复按压排空气的问题。按压泵的行程设置为8mm，内部的弹簧刚度经过匹配，按压力度控制在15N左右，按压力度不会太硬导致手指酸痛，也不会因为太软出现误触喷液的问题，每次按压的出液量稳定在0.12ml±0.01ml，雾化颗粒的中位直径控制在80μm，既不会因为颗粒太大在被喷表面形成大颗液滴流痕，也不会因为颗粒过细出现雾滴飘散的问题。

　　设计思路上，整个壳体的壁厚统一设置为2mm，所有转角位置都做了R1以上的圆角过渡，适配注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、填充不满等注塑缺陷，储液腔和握持段的连接位置做了3mm宽的加强筋，筋位厚度1mm，保证满液状态下壳体的结构强度，从1.2米高度自由跌落至水泥地面时，不会出现壳体开裂、泵体脱落的问题。喷嘴位置做了可旋转的调节帽，旋转角度在0到90度之间，可以在直射水柱和广角雾化两种模式之间切换，调节帽和喷嘴主体的配合间隙控制在0.1mm，转动阻尼均匀，不会出现松动漏液或者卡滞转不动的问题。整个结构的装配没有采用螺丝连接，全部通过卡扣和过盈配合完成组装，装配工序只有6步，适合规模化量产时的流水线快速装配，单个产品的装配耗时可以控制在12秒以内，有效控制生产环节的人工成本。

　　从实际应用场景的适配性来看，这个结构除了可以用来灌装清洁液、消毒水、园艺营养液之外，更换耐溶剂的密封材质之后，也可以用来灌装脱模剂、低粘度润滑油等工业用分装液体，泵体的通用接口可以适配市面多数常规规格的喷雾泵头，不需要重新开模就能根据不同的使用场景更换不同雾化参数的泵芯，结构的拓展性较强。在建模过程中，所有配合位置的公差都按照注塑件的通用公差等级设置，卡扣的插拔力经过反复校核，保证装配后卡扣的卡接量在1.5mm，不会因为温度变化出现松脱，同时在售后维修时可以用普通的一字螺丝刀撬开卡扣，更换损坏的泵体部件，不需要整体报废，降低用户的使用成本。
