金属麻花钻式钻孔加工刀具结构设计

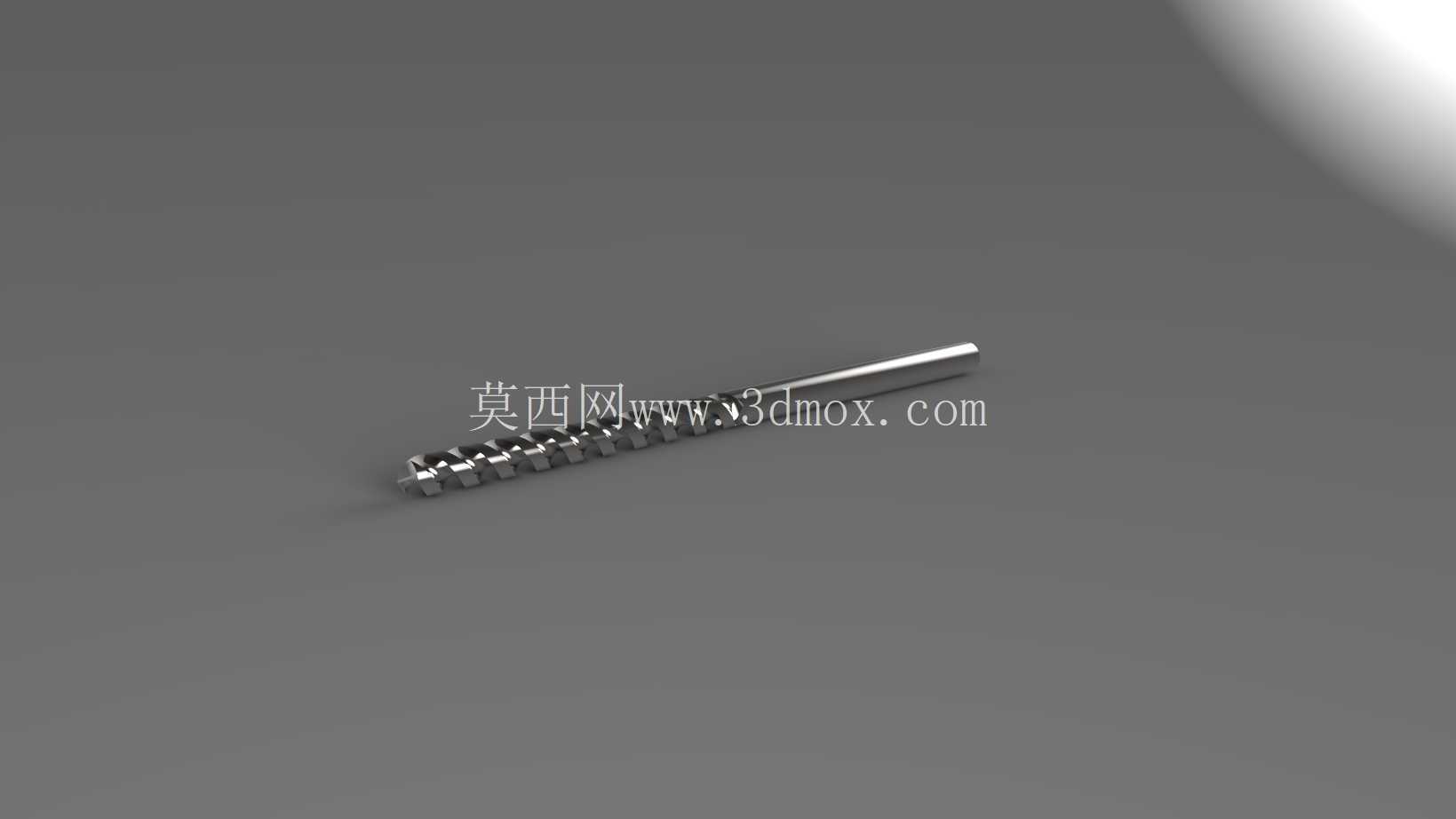

　　在常规金属切削加工场景里，这类直柄麻花钻孔刀具是车间钻削工序里最常见的消耗类工装，不管是台式钻床、立式加工中心还是手持充电钻的装夹工位，都能见到同结构刀具的应用，核心作用是在实心金属、工程塑料甚至复合板材上完成定径圆孔的粗加工与半精加工工序。从结构设计逻辑来看，这款刀具采用了经典的直柄装夹段加螺旋排屑槽的整体式布局，装夹段为光滑圆柱面，没有扁尾结构，适配常规三爪钻夹头的装夹公差范围，装夹时不需要额外定制套环，直接夹紧即可传递钻削扭矩，适合小直径孔位的快速加工场景，装夹边界要求夹头的同轴度跳动控制在0.02mm以内，避免钻削过程中出现摆振导致孔位超差。

　　切削段的螺旋槽采用等导程扭转成型设计，槽型的扭转角度经过优化，既保证了钻削过程中切屑能够顺着螺旋槽顺畅排出孔外，避免切屑堵塞在孔壁和刀具之间刮伤已加工表面，也兼顾了刀体自身的结构强度，不会因为槽深过大导致钻削硬材料时出现刀体折断的风险。刀具顶端的切削刃采用对称双主刃设计，横刃经过修磨处理，钻削进刀时的轴向阻力更小，操作者手动进刀时不需要施加过大的下压力就能完成定心钻削，不会出现进刀初期的孔位偏移问题。从实际使用场景来说，这类刀具常被用于电子变压器安装支架的孔位加工、薄钢板的预装孔钻削、塑料壳体的穿线孔加工等工序，加工孔径的公差等级可以稳定达到IT10级，满足一般装配场景的孔位精度要求，不需要后续铰孔工序就能直接穿装螺丝或者定位销。

　　设计这类刀具三维模型的时候，需要重点控制螺旋槽的扭转角度和刃带的宽度比例，刃带过宽会增大刀具和孔壁的摩擦阻力，钻削时容易出现发热烧刀的问题，刃带过窄则会导致刀具钻削过程中的导向性不足，加工出来的孔会出现锥度或者圆度超差的问题。直柄段的长度设计需要匹配常用钻夹头的夹持深度，一般预留的夹持长度不小于刀具直径的三倍，保证装夹后有足够的摩擦力传递扭矩，避免高转速钻削时刀具在夹头内打滑。另外，刀具的整体长径比控制在合理范围内，针对小直径钻孔场景，过长的刀体会降低刚性，钻削时容易出现让刀现象，导致孔的轴线倾斜，所以模型设计时将切削段长度和总长度的比例控制在1:3左右，既保证了足够的钻削深度，也兼顾了刀体的刚性。

　　在排屑槽的收尾处，采用了平滑过渡的结构，避免应力集中导致刀具在反复扭转受力时从槽尾处断裂，这一点在加工高硬度钢材的时候尤为重要，很多现场刀具失效都是因为槽尾过渡圆角过小，应力集中引发的疲劳断裂。从安装适配性来说，这款刀具的直柄直径公差采用h6级精度，能够适配市面上绝大多数标准钻夹头的装夹范围，不需要额外的变径套就可以直接装夹使用，换刀时的对中操作简单，适合批量加工场景下的快速换刀需求。钻削过程中，刀具的螺旋槽不仅承担排屑作用，槽面的粗糙度也会影响排屑的顺畅度，模型设计时槽面的曲面过渡要保证顺滑，没有突兀的折角，这样实际生产磨制刀具的时候，砂轮走刀路径可以一次成型，不需要后续额外的抛光工序，降低刀具的制造成本。针对不同的加工材料，这类刀具的螺旋角可以做小幅调整，但这款模型采用的是通用型30度螺旋角设计，兼顾了钢材、铝材、塑料等常见材料的钻削需求，属于通用性较强的钻孔刀具结构，不需要针对单一材料定制特殊槽型，适合多品种小批量的加工车间使用。
