离心式电机鼓风机组结构设计方案

项目分类:电机 发布时间:2024-12-26 ID:869177
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案
  • 离心式电机鼓风机组结构设计方案

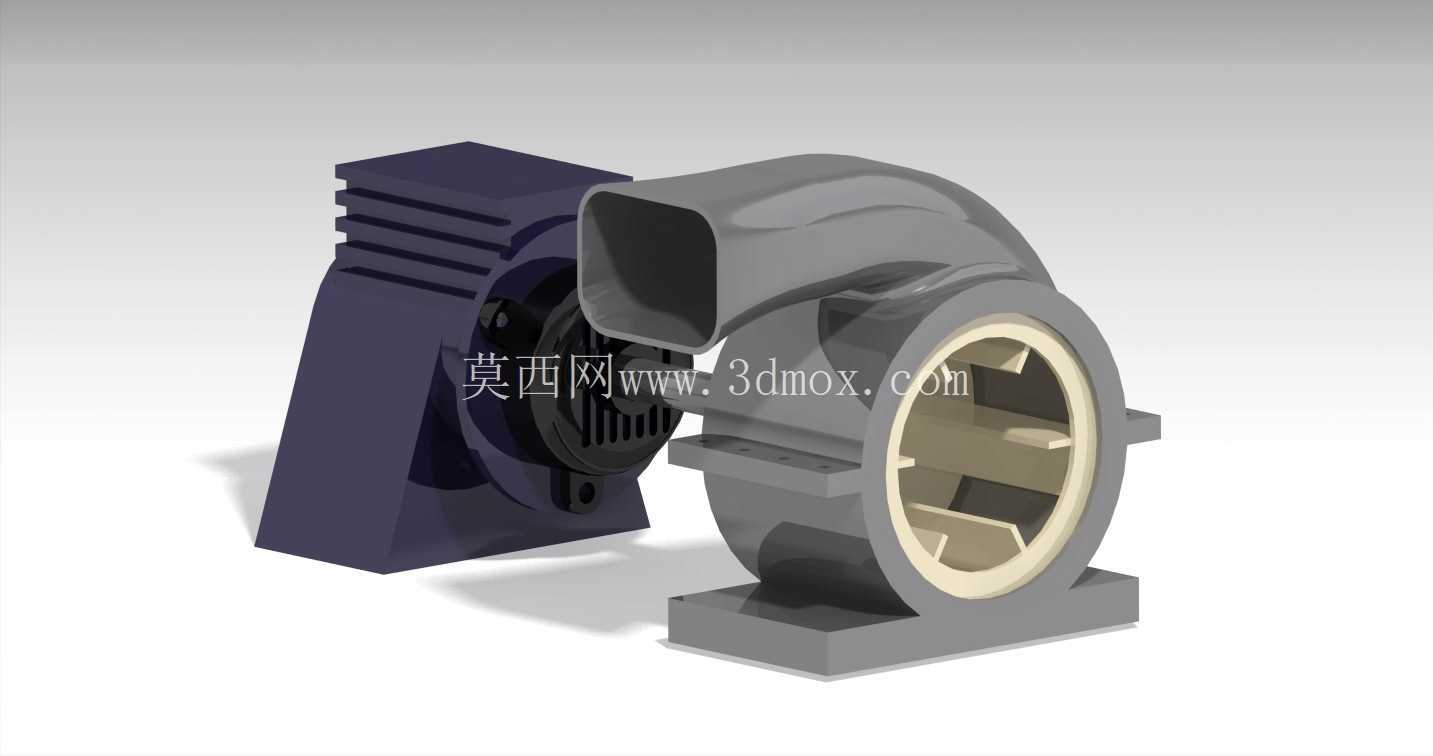

  在工业通风、小空间送风、设备散热这类场景里,这类直连式离心鼓风组件的应用覆盖度非常高,不像大型工业风机需要独立的传动基座、联轴器找正流程,这种电机与风轮直连的结构,把动力输出端直接和叶轮装配位做同轴对接,省去了中间传动环节的功率损耗,也降低了安装时的同轴度调校难度,很多小型设备配套的散热送风、工位局部送风、小型除尘系统的引风段,都会优先选用这类集成度高的鼓风组件。

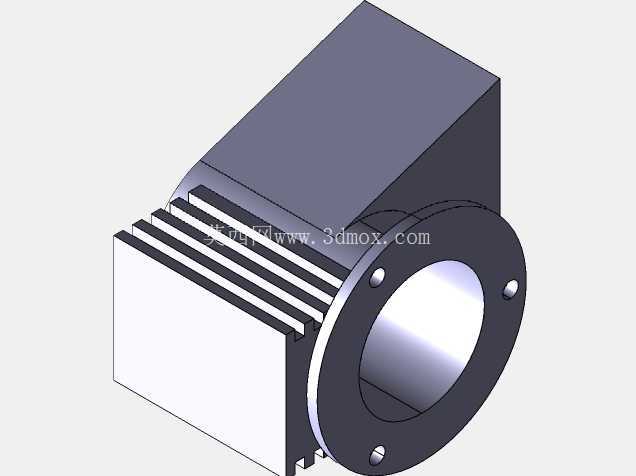

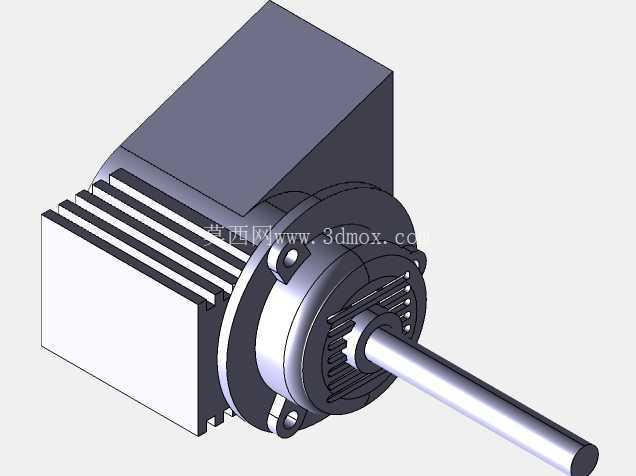

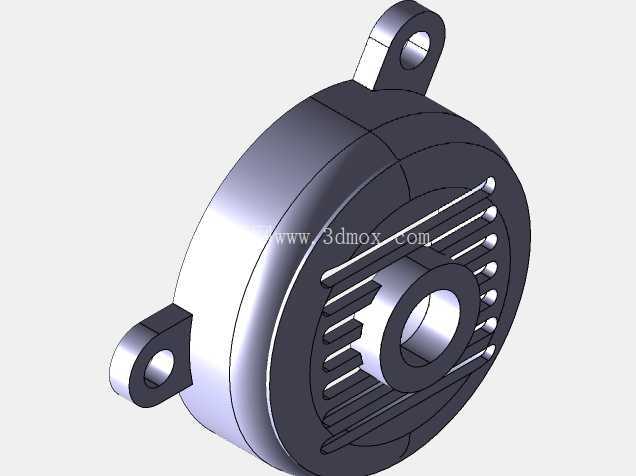

  从结构拆分来看,整个组件分为动力段和风道段两个核心部分,动力段采用的是卧式安装的直流/交流通用电机座,机壳外侧做了平行的散热筋结构,这些散热筋不是随意排布的,筋条的走向顺着电机运行时的自然气流方向,当风机运行时,叶轮侧产生的负压会带动少量气流掠过电机散热筋表面,不需要额外加装散热风扇就能满足电机持续运行的温升要求,电机座的底部做了一体化的安装支脚,支脚上预留了两个长圆形的安装孔,长圆孔的设计是为了抵消安装面的加工误差,装配时可以在小范围内调整电机的轴向位置,保证电机输出轴和风轮的配合深度符合设计要求,避免出现轴端顶死或者配合长度不足导致的叶轮跳动问题。

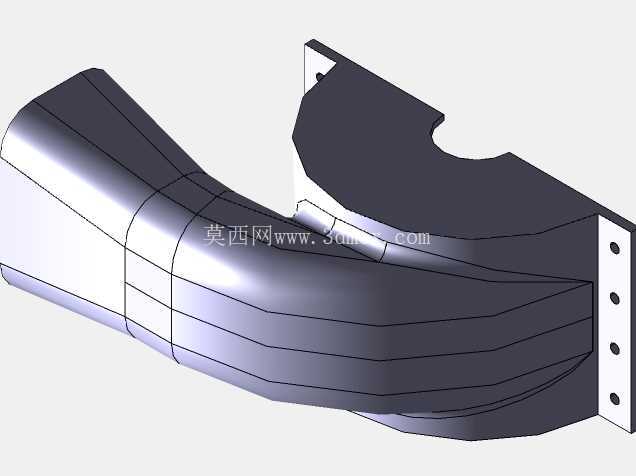

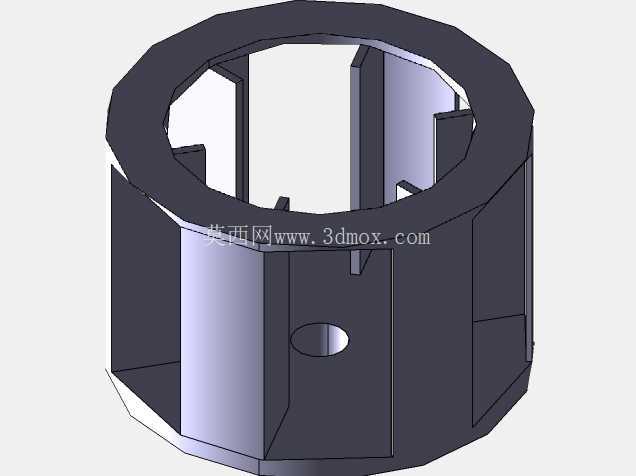

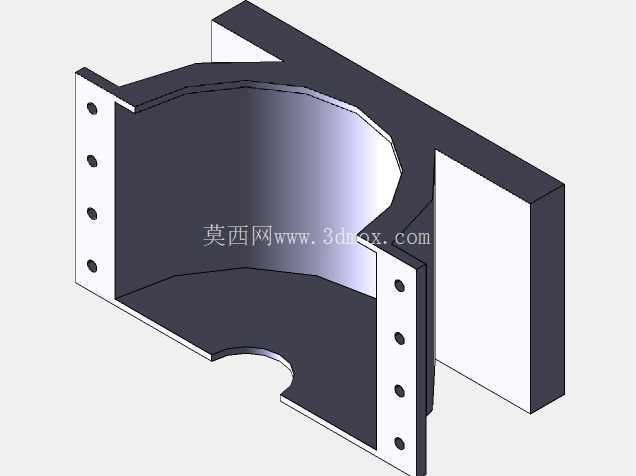

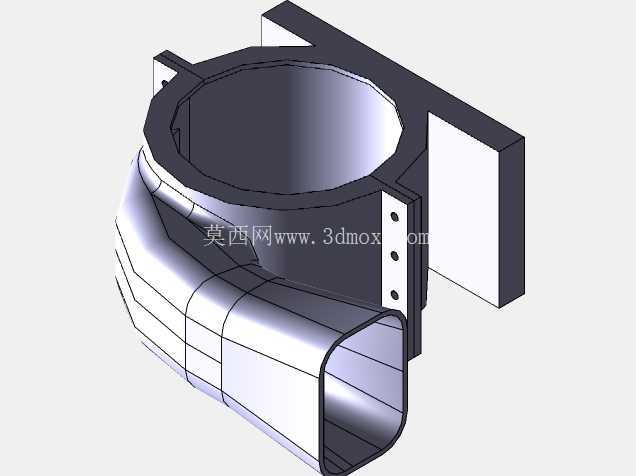

  风道段采用的是蜗牛壳式的离心流道设计,和普通轴流风机直吹的出风方式不同,离心式结构是通过叶轮的高速旋转把进入风腔的空气沿蜗壳切线方向加速甩出,出风口做了方形的法兰接口,接口边缘做了加厚的止口设计,对接通风管路的时候不需要额外做密封衬垫的定位槽,直接把软管或者风管套在止口上用卡箍紧固就能保证密封效果,不会出现漏风泄压的问题。风轮采用的是前向多翼式叶轮结构,叶轮的叶片做了等角度的圆弧排布,进风侧做了圆滑的导流口,和蜗壳中心的进风圈做了小间隙配合,这个间隙控制在1.5mm到2mm之间,间隙过大会导致风腔内部的气流回流,降低送风效率,间隙过小则会因为加工或者装配的公差导致叶轮和进风圈刮擦,产生运行异响甚至卡滞。蜗壳的底部同样做了独立的安装支脚,和电机侧的支脚处于同一安装基准平面,两个支脚的安装孔位做了同轴度的公差约束,保证整个组件固定在安装基座上的时候不会出现应力扭曲,避免长期运行产生的振动导致机壳开裂。

  设计这类组件的时候,首先要确定的是额定工况下的风压和风量参数,根据参数倒推叶轮的直径、叶片的曲率角度以及蜗壳的型线,蜗壳的型线不是规则的圆弧,是按照对数螺旋线做的渐变扩压结构,气流从叶轮甩出后沿着蜗壳型线流动的过程中,动压会逐步转化为静压,降低出风口的气流紊流度,减少送风过程中的阻力损失。电机的选型匹配上,要根据风轮的转动惯量、运行时的风阻负载计算所需的输出扭矩,避免出现小马拉大车导致的电机过载烧毁,同时要考虑电机轴的径向载荷,因为风轮是悬臂安装在电机轴端的,运行时的动平衡精度会直接影响轴承的使用寿命,所以设计时要求叶轮做G6.3级以上的动平衡校正,把运行时的振动幅值控制在允许范围内。

  安装边界上,整个组件的横向安装尺寸以电机尾端到出风口端面的距离为总长,竖向尺寸以安装支脚底面到蜗壳最顶端的高度为总高,安装时需要在支脚和安装基座之间加装厚度3mm左右的橡胶减震垫,阻断运行振动向安装基座的传递,降低运行噪音。接线盒的位置设置在电机机壳的侧上方,避开风道的出风方向,避免长期受气流直吹积灰或者凝露影响接线安全,进风侧的风圈位置可以根据使用需求加装防护网,防止大尺寸的杂物被吸入风腔打坏叶轮,在有过滤需求的场景下,也可以直接在进风圈位置对接过滤棉安装框,不需要额外改动蜗壳结构。这类组件的结构紧凑,不需要复杂的配套安装件,不管是做独立的送风单元,还是集成到其他设备内部做散热、引风部件,都能快速适配,不需要对原有设备的结构做大幅度改动,这也是这类直连离心鼓风组件在中小功率送风场景下被广泛应用的核心原因。
