车载雨刮驱动电机结构设计方案

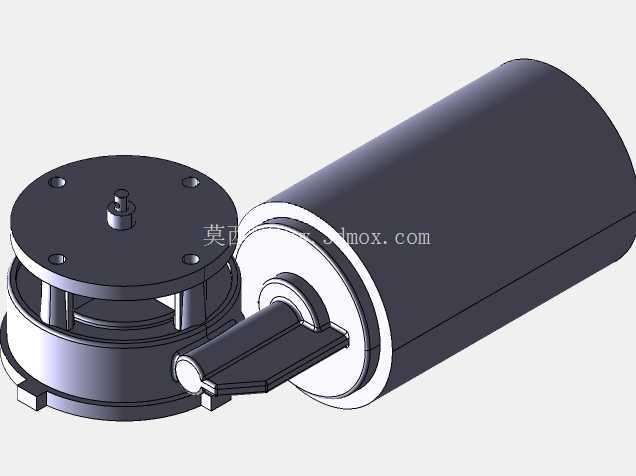

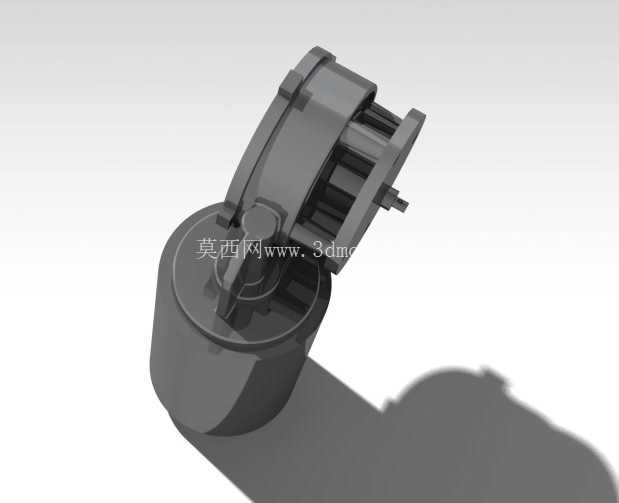

　　在乘用车辆与商用车辆的前风挡、后风挡清洁系统中，雨刮驱动电机是整套雨刮机构的核心动力输出单元，直接决定雨刮摆臂的摆动稳定性、刮净度与极端工况下的运行可靠性。这套结构采用立式同轴布局，将直流驱动单元与齿轮减速段整合为一体式结构，区别于传统分体式雨刮驱动的布置形式，能够在紧凑的安装空间内输出足够的驱动扭矩，适配A0级到B级多数家用车型的前舱安装位。

　　从功能实现逻辑来看，该结构下部为直流驱动腔体，内置电枢与永磁体组件，负责将车载12V直流电能转化为旋转机械能，上部集成的蜗轮蜗杆减速段可将电机端的高转速低扭矩输出，转化为低转速大扭矩的动力输出，匹配雨刮摆臂每分钟30-60次的往复摆动需求，输出端的法兰盘直接对接雨刮连杆机构的曲柄，无需额外加装传动转接件，减少了传动链路的间隙累积，避免长期运行后出现雨刮抖动、摆幅偏差的问题。

　　设计过程中优先考虑了安装边界的适配性，整体结构的径向最大尺寸控制在80mm以内，轴向总高度不超过140mm，能够嵌入前舱集雨板下方的狭窄安装腔，不会与周边的洗涤液管路、线束总成、防火墙隔音层产生运动干涉。输出法兰的安装孔位采用三孔均布设计，孔位中心距与主流车型的雨刮连杆安装尺寸匹配，安装时仅需通过三颗M6标准螺栓即可完成固定，法兰端面设计有定位止口，能够保证输出轴与连杆曲柄的同轴度，降低装配过程中的对中难度。

　　结构细节上，驱动腔体与减速腔体的连接部位采用加强筋过渡，能够承受雨刮运行过程中遇到风挡阻力突变时产生的径向冲击力，比如车辆高速行驶时风阻对雨刮臂的反向作用力、冬季风挡结冰时雨刮启动的瞬间堵转载荷，加强筋的布局方向与主要受力方向一致，可在不额外增加壳体壁厚的前提下提升结构刚性，控制整体重量在700g以内，降低前舱的簧下载荷累积。输出轴端预留了密封槽位，可装配双唇口橡胶密封圈，阻挡洗车时的高压水、雨天行车的飞溅积水以及道路扬尘进入减速腔体内部，避免齿轮副出现异常磨损、润滑脂流失的问题，适配车辆外部安装件的IP65防护等级要求。

　　从实际应用场景出发，该结构的输出扭矩设定为12N·m，能够同时驱动两根前风挡雨刮臂完成全幅摆动，即使在暴雨工况下雨刮胶条与风挡之间存在水膜阻力，也能保持稳定的摆动速度，不会出现卡顿、转速下降的情况。结构的尾部预留了线束接插件的安装位，可直接对接整车线束的雨刮控制接口，支持高低速两档驱动、回位停止的功能逻辑，当雨刮开关关闭时，电机内部的回位触点盘会驱动雨刮臂停在风挡最下方的初始位置，不会遮挡驾驶员的前方视野。

　　建模过程中对各部件的装配公差做了匹配设定，驱动轴与轴承的配合采用基孔制过渡配合，减速蜗轮与输出轴的配合采用过盈配合加平键周向固定，既保证了动力传递的可靠性，也方便售后维修时的部件拆解更换。壳体的外表面没有多余的凸起结构，所有棱角处都做了R2以上的圆角处理，避免装配过程中划伤周边的线束绝缘层，也能减少行车过程中结构振动产生的风噪。需要注意的是，该结构的安装角度需要保持输出轴轴线与雨刮连杆的摆动平面垂直，倾斜角度不能超过3度，否则会导致连杆机构运行卡滞，增大运行噪音，缩短齿轮副的使用寿命。
