D-sub型9针通讯连接器三维建模作品

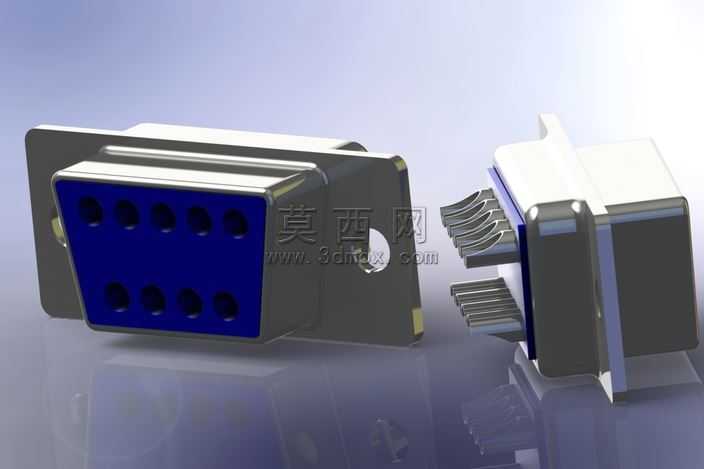

本作品为D-sub型9针通讯连接器的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先拆分连接器公头、母头两大核心组件，再逐一细化每个零件的结构特征。母头端采用深蓝色绝缘基座搭配金属外壳的结构，建模时先绘制基座的矩形基体，通过阵列特征完成9个插孔的排布，严格遵循标准D-sub连接器的孔位间距规范，保证插孔的同轴度与位置精度，绝缘基座的边缘做了微小倒角处理，还原实际生产中的注塑工艺细节；金属外壳部分通过薄壁拉伸、安装孔切除、侧边卡扣特征绘制完成，外壳表面做了哑光金属质感的材质处理，还原冷轧钢冲压成型后的表面质感，安装耳处的固定孔位尺寸完全匹配行业通用安装标准。公头端的插针部分采用扫掠特征完成，9根插针按照两排排布的标准间距设计，插针根部与白色绝缘基座做了装配限位结构，保证插针不会出现轴向窜动，公头的金属屏蔽外壳与母头外壳做了适配的卡扣对位结构，还原实际使用时公母头对插的锁紧定位逻辑。渲染阶段采用柔和的影棚布光，主光源从侧上方45度照射，辅以弱补光消除结构暗部的死黑区域，金属外壳添加了轻微的环境反射效果，绝缘塑料部分调整了粗糙度参数，区分热塑性塑料与金属材质的视觉差异，插针部分做了镀镍金属的亮面质感处理，还原接插件插针的真实表面状态。建模过程中对连接器的内部走线槽、插针固定台阶、外壳防呆缺口等细节都做了1:1还原，所有配合面都预留了合理的装配公差，既保证三维模型的视觉真实度，也能满足后续装配验证、工程出图的使用需求，整体结构完整还原了这类板载通讯连接器的实际形态，可用于电子设备结构设计的配套选型参考、接插件类零件的建模教学演示等场景。
