罗克斯堡rir-0622h电源滤波器三维建模

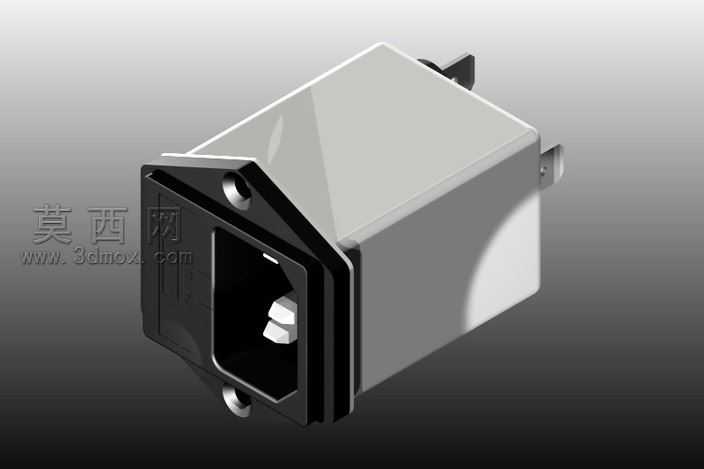

本作品为罗克斯堡rir-0622h型号电源滤波器的三维建模成果，建模过程依托主流三维CAD软件完成，全程遵循工业级建模规范，确保模型的尺寸精度与结构还原度完全匹配实物产品。建模初期先梳理该款滤波器的整体结构逻辑：产品整体为带安装法兰的方盒式结构，前端集成标准IEC品字电源输入插座，侧面预留固定安装耳，整体外壳分为黑色塑料接插端与银灰色金属屏蔽壳体两部分，建模时先绘制整体外轮廓草图，通过拉伸、切除等基础特征搭建主体框架，再逐步细化局部细节。针对前端插座部分，精准还原品字插孔的内部卡位结构、插座周边的密封凸缘、法兰安装面上的两个固定通孔的位置与倒角细节，对插座表面的细微脱模斜度也做了对应处理，避免建模出现直角倒扣不符合实际生产工艺的问题。金属壳体部分，还原了壳体表面的哑光金属质感，通过曲面剪裁处理壳体与塑料端盖的配合止口，侧面的安装固定耳上的安装孔位、壳体上的接地标识凸台都做了1:1还原，确保模型可直接用于装配验证。材质渲染阶段，为前端塑料接插部分赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光度，还原阻燃ABS塑料的真实质感；金属壳体部分赋予喷塑哑光金属材质，模拟镀锌钢板喷塑后的细腻颗粒感与低反光特性，插孔内部的金属接触片赋予亮面金属材质，区分不同部件的材质差异。建模过程中充分考虑产品的实际装配关系，塑料端盖与金属壳体的配合间隙、安装耳的厚度、插座的伸出长度都严格参照实物尺寸设定，整体模型无破面、无重叠特征，所有特征参数可编辑，既可以用于产品宣传的效果图渲染，也可以导入电气装配场景中做布局干涉检查，完整还原了该款电源滤波器作为设备电源输入端EMI滤波元件的外观与结构特征，可直接用于机电产品的数字化样机搭建。
