高精度阶梯式传动连接轴结构设计

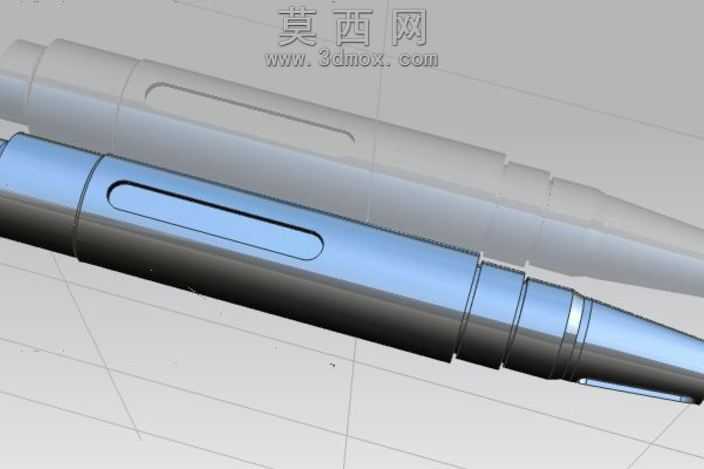

本连接轴采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动类轴件的设计规范，以同轴度、圆柱度等形位公差要求为核心约束，先通过草图绘制完成轴体各段直径、长度的轮廓定义，再运用回转特征生成轴体的基础阶梯结构，各轴段间采用圆角过渡处理，有效降低轴件工作过程中的应力集中风险，提升长期交变载荷下的结构疲劳强度。针对轴体上的键槽结构，建模时精准定位键槽的轴向位置与周向角度，采用拉伸切除特征完成键槽的成型，键槽的宽度、深度、长度尺寸均匹配标准平键的装配要求，保证扭矩传递过程中键连接的配合精度，避免传动过程中出现键侧松动、磨损过快的问题。材质渲染阶段，对轴体主体部分赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原精加工后轴类零件的金属光泽质感，对轴段间的退刀槽、过渡圆角位置做细节光影处理，清晰呈现各结构的边界特征，同时通过环境光遮蔽效果强化轴体的立体层次感，让各段轴径的尺寸差异、结构细节直观呈现。结构设计上，该连接轴采用多阶梯变径设计，不同直径的轴段分别适配轴承安装、传动件装配、轴向定位等不同功能需求，轴端做倒角处理，方便装配过程中零件的顺利导入，避免装配时刮伤配合零件的接触面。设计过程中充分考虑轴件的实际传动工况，在满足扭矩传递强度要求的前提下优化各轴段的直径配比，尽可能降低轴体的整体重量，减少传动过程中的转动惯量，提升传动系统的响应效率，同时各安装轴段的长度尺寸经过精准核算，保证装配后各传动零件的轴向位置准确，不会出现轴向窜动的问题。建模完成后通过干涉检查功能验证整体结构，确认键槽、各轴段与配套标准件装配时无结构干涉，各配合面的尺寸公差符合机械设计的配合要求，整体结构兼顾传动强度、装配便利性与运行稳定性，可直接用于机械传动系统的装配验证、工程出图以及相关教学演示场景。
