高精度电子数显游标卡尺三维建模作品

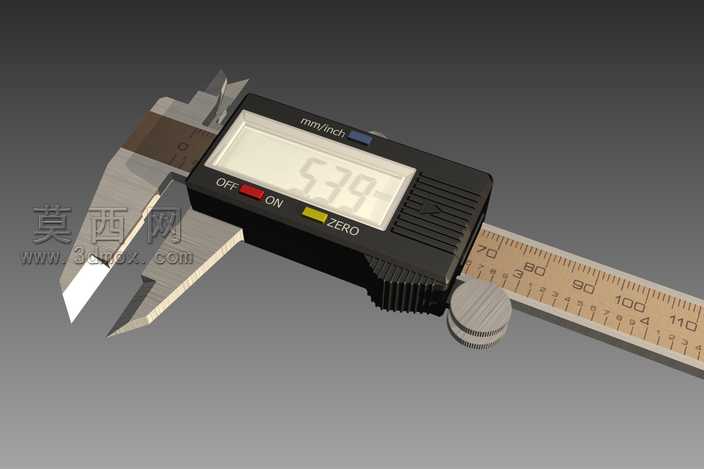

本作品为电子数显游标卡尺的三维建模成果，建模过程以还原实物的精密结构与实用功能为核心目标，首先通过对实体卡尺的结构拆解，梳理出尺身、滑动测量组件、数显模块、锁紧装置、内外测量爪、深度测量杆这几大核心组成部分，依托三维建模软件的参数化设计功能，严格遵循通用数显卡尺的行业尺寸规范进行草图绘制，对尺身的刻度基准、测量爪的形位公差、滑动导轨的配合间隙都做了精准的参数约束，确保各部件装配后可实现真实的滑动测量动作逻辑。建模阶段针对不同部件的材质特性做了区分处理：尺身主体采用不锈钢材质参数设置，还原金属哑光磨砂的质感，对刻度区域做了凹凸贴图与印刷纹理的叠加处理，保证刻度标识清晰规整；数显模块的外壳采用黑色工程塑料材质，调整材质的粗糙度与反光参数，还原硬质塑料的细腻哑光触感，数显屏幕区域采用半透明玻璃材质，添加轻微的反光与屏幕底色效果，屏幕上的数字显示内容通过纹理贴图实现，还原电子屏的显示质感；操作按键部分区分了不同功能按键的色彩标识，OFF/ON按键为红色、ZERO归零按键为黄色，还原实物的按键色彩区分设计，按键的凸起高度与边缘倒角都做了精细化处理，贴合真实产品的操作手感设计；尾部的锁紧旋钮采用金属滚花工艺的纹理建模，通过凹凸纹理还原滚花的防滑触感，提升模型的细节真实度。结构设计上还原了数显卡尺的功能逻辑，内外测量爪的刃口角度、深度测量杆的伸缩路径、滑动组件与尺身的配合间隙都经过反复调整，确保模型可实现虚拟装配下的动作演示，能够直观展示卡尺的测量工作原理。渲染阶段采用柔和的工作室布光方案，主光源从侧上方打亮卡尺主体，辅助光源补全暗部细节，添加微弱的环境反射效果，既突出金属尺身的质感与塑料外壳的层次，也清晰展现数显屏幕的显示效果与各部件的结构细节，整体模型完整还原了日常使用的电子数显卡尺的外观形态与结构特征，可用于五金量具产品展示、测量工具教学演示、机械设计相关的场景素材使用。
