多功能标准化绘图标识模板三维建模

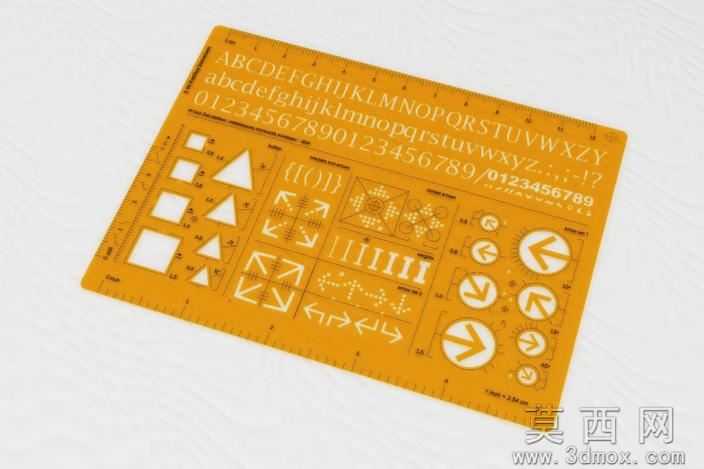

本作品为多功能标准化绘图标识模板的三维建模成果，建模过程以还原实体模板的实用功能与结构细节为核心目标。建模初期首先梳理模板的功能分区逻辑，将整体板面划分为字符区、基础几何图形区、方向标识区、特殊符号区四大模块，先通过草图绘制确定整体外轮廓的矩形基准，严格控制板面的长宽比例与边缘倒角参数，还原实体模板轻薄平整的基础形态。字符区建模时，分别绘制大小写英文字母、阿拉伯数字、常用标点符号的凹陷轮廓，通过拉伸切除命令在板面上形成均匀深度的字符凹槽，确保每个字符的字形比例符合通用绘图规范，字符间距保持统一，避免出现字形变形、间距不均的问题。基础几何图形区涵盖正方形、三角形、圆形等常用绘图基础形状，建模时逐一校准每个图形的尺寸精度，不同规格的同类型图形按照尺寸梯度有序排列，图形边缘做微小的圆角处理，还原实体模板使用时不易刮伤纸面的细节，同时保证每个图形的镂空结构壁厚均匀，避免三维结构出现应力集中的薄弱区域。方向标识区包含各类单向箭头、双向箭头、转向箭头、流程导向符号，建模时重点处理箭头的尖端角度与线条粗细，确保箭头标识的指向辨识度，所有箭头符号的线条宽度保持统一标准，适配日常绘图的线条规范。特殊符号区涵盖常用的括号、分隔线、装饰性标识元素，建模时逐一还原每个符号的造型特征，保证符号形态规整无畸变。材质渲染阶段选用工程塑料材质，还原实物模板的暖黄色半哑光质感，调整材质的粗糙度与反光参数，模拟塑料模板耐磨防滑的表面特性，同时对凹槽边缘做细微的光影处理，凸显模板的凹凸结构层次。整体建模过程严格遵循标准化绘图工具的尺寸规范，所有结构参数均参考实体绘图模板的通用生产标准，模型结构完整无破面，各功能分区布局合理，既还原了实体模板的实用功能，也通过三维建模完整呈现了标准化标识元素的规整形态，可用于绘图工具展示、标准化设计教学、文创产品设计参考等场景。
