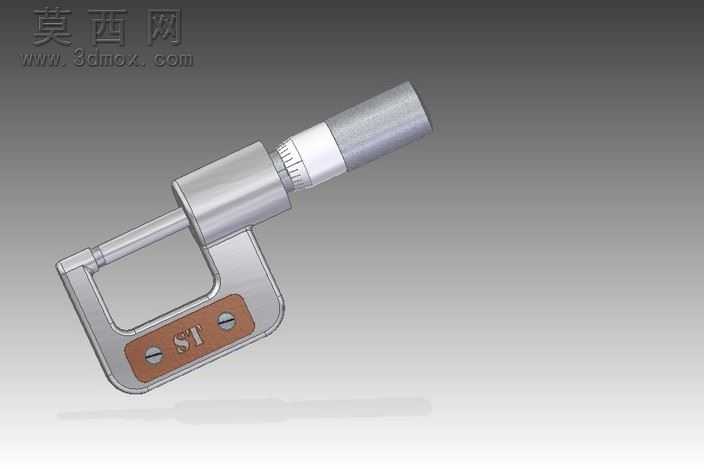

外径千分尺螺杆传动测量结构三维模型

本作品为外径千分尺的三维建模作品，核心围绕其螺杆传动测量结构完成全参数化设计，建模过程严格遵循机械量具的真实尺寸比例与装配逻辑，完整还原了千分尺各部件的配合关系。建模阶段首先搭建基准坐标系，以U型尺架为基础装配基体，依次完成测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等核心部件的独立建模，其中测微螺杆作为核心传动零件，采用精密螺旋副参数进行建模，严格还原螺杆的螺距参数与螺纹牙型精度，保证螺旋进给的传动比与真实千分尺一致，即微分筒旋转一周带动测微螺杆轴向进给一个螺距，对应微分筒圆周刻度的分度值，实现微米级测量的结构逻辑还原。材质渲染阶段针对不同部件的工业材质进行区分设置：U型尺架采用镀铬合金材质，设置金属磨砂反光参数，还原量具表面的哑光镀铬质感，同时在尺架的隔热护板位置设置棕色胶木材质，添加细微的颗粒纹理与低反光属性，还原手持部位的防滑隔热特性；测微螺杆与测砧采用高硬度合金工具钢材质，设置高抛光金属反光参数，突出测量面的高光洁度特性；固定套管与微分筒采用哑光镀铬金属搭配刻度线纹理，通过凹凸贴图还原套管表面的蚀刻刻度标识，保证刻度标识的清晰度与真实产品一致；测力装置的滚花部位添加细密的凹凸网格纹理，还原旋钮表面的防滑滚花结构。结构设计上完整还原了千分尺的测量动作逻辑，测微螺杆与微分筒通过键连接实现周向固定、轴向同步进给，锁紧装置可通过偏心结构实现测微螺杆的位置锁定，测力装置内置棘轮结构，当测量压力达到额定值时棘轮打滑，保证测量力的恒定，避免压力过大造成测量误差或零件损坏。整体建模过程中对各零件的装配公差进行了合理预留，活动部件之间保留符合机械设计规范的配合间隙，既保证装配结构的合理性，也可用于后续的运动仿真演示，直观展现千分尺通过螺杆螺旋传动将角位移转换为直线位移，实现微小尺寸精确测量的工作原理，可作为机械测量工具教学演示、量具结构认知的数字化素材。
