剖视展示带油孔衬套式滑动轴承结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:869282
  • 剖视展示带油孔衬套式滑动轴承结构
  • 剖视展示带油孔衬套式滑动轴承结构
  • 剖视展示带油孔衬套式滑动轴承结构
  • 剖视展示带油孔衬套式滑动轴承结构
  • 剖视展示带油孔衬套式滑动轴承结构

  这类带衬套的滑动轴承,在低速重载、传动精度要求适中的通用机械传动场景中应用十分广泛,从小型输送线的从动辊支撑,到台式加工设备的传动轴定位,再到简易工装的旋转轴铰接位置,都能见到这类结构的身影。它没有滚动轴承的滚动体结构,依靠衬套内孔与轴颈的滑动摩擦实现旋转支撑,结构简单、抗冲击能力强,在粉尘较多、润滑条件一般的车间环境中,维护成本远低于同规格的滚动轴承。

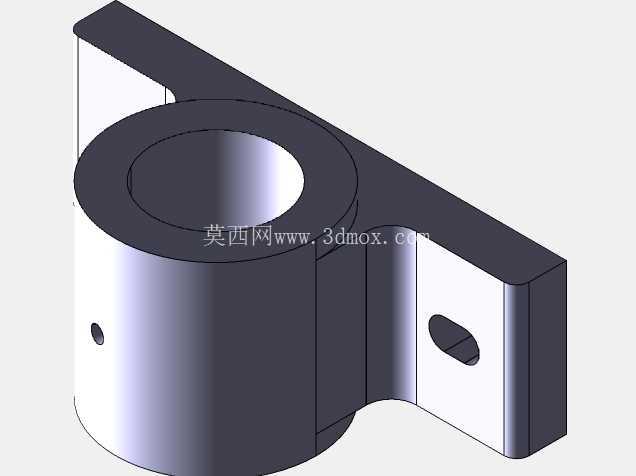

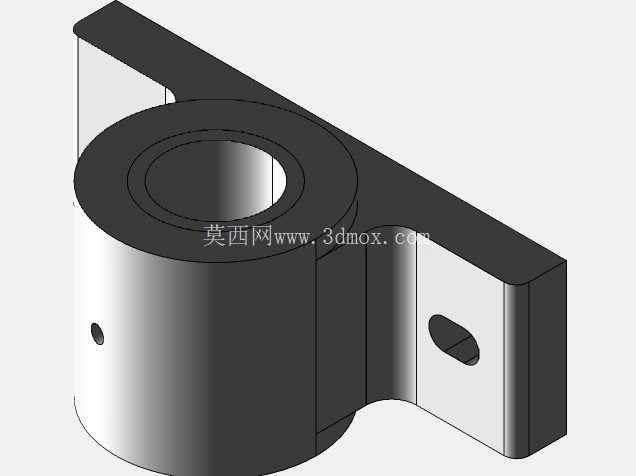

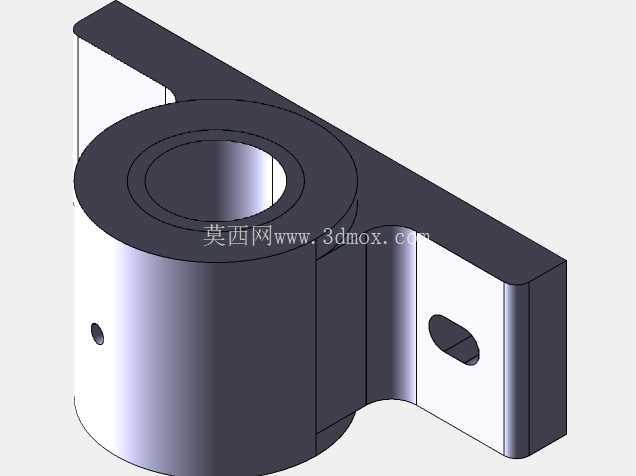

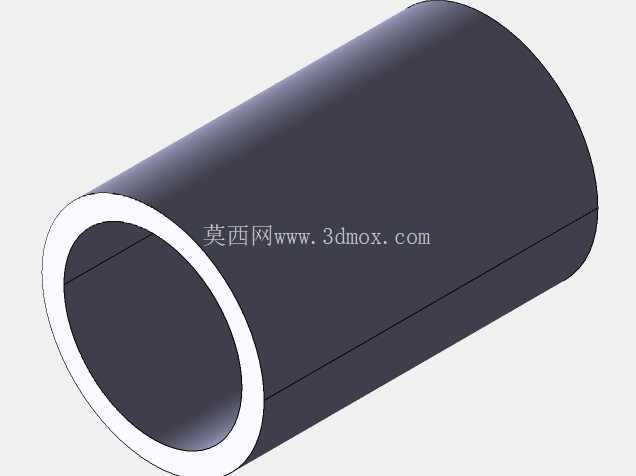

  从结构功能来看,该轴承的核心支撑部件是内嵌的衬套,衬套与轴承座本体采用过盈配合压装,衬套材质多选用铜基合金或者耐磨铸铁,能够在轴旋转过程中提供稳定的耐磨接触面,磨损后仅需更换衬套即可完成维修,无需整体更换轴承座,大幅降低了设备运维的配件成本。轴承座本体上方设计有直径4mm的油孔,油孔端部加工有45度倒角的沉孔,适配标准的油杯安装,润滑油可通过油孔直接注入衬套与轴颈的配合间隙,在接触面形成油膜降低摩擦系数,减少运转过程中的磨损量,延长部件使用寿命。

  安装结构上,轴承座底部设计为一体化的安装底座,底座上开设两个规格为20×12的长圆形螺栓孔,两个孔的中心距为63mm,安装时可通过螺栓穿过孔位将轴承座固定在设备的安装机架上,长圆孔的设计预留了一定的安装调整余量,能够补偿机架加工时的孔位误差,降低安装对位的难度。底座的安装面做了铣平加工,保证安装后轴承座的垂直度,避免轴安装后出现偏载导致衬套异常磨损。

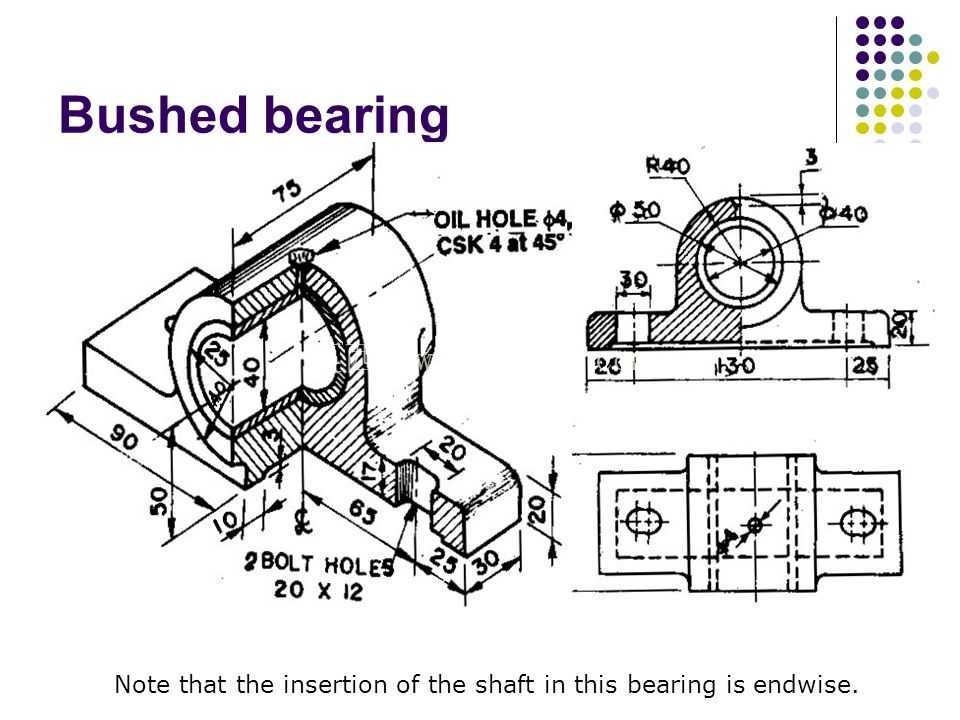

  从尺寸边界来看,该轴承整体的轴向总宽度为75mm,底座沿轴垂直方向的总长度为90mm,底座总宽度为30mm,轴承座中心距离底座安装面的高度为50mm,衬套的内孔直径为40mm,适配直径40mm的传动轴安装,轴承座上部的外圆直径为50mm,衬套外圆与座孔配合位置设置有R40的过渡圆角,减少应力集中,提升轴承座的结构强度。轴承的侧部设计有厚度20mm的加强筋,连接轴承主体与安装底座,筋板与底座、轴承主体的交接位置都做了圆角过渡,避免铸造或者加工过程中出现应力开裂,同时提升整体的抗载荷能力,能够承受径向方向的最大载荷远超同尺寸的无筋板结构。

  设计思路上,这类轴承优先考虑的是工况适配性与加工经济性,整体结构采用对称式设计,轴承座主体为铸件结构,适合批量铸造生产,加工面仅集中在衬套安装孔、底座安装面、油孔以及螺栓孔位置,加工工序少,生产效率高。轴的安装方式为端部穿入式,也就是轴从轴承的轴向一端插入衬套内孔,不需要对轴做复杂的结构加工,光轴即可直接装配,降低了配套轴的加工难度。在结构细节上,衬套与座孔的配合位置设置有定位台阶,防止衬套在轴运转过程中出现轴向窜动,油孔的位置正对衬套的油槽位置,保证润滑油能够均匀分布到整个配合接触面,避免出现局部干磨的情况。两个安装螺栓孔的位置分布在轴承中心的两侧,距离中心的水平距离分别为26mm与25mm,保证螺栓锁紧后轴承座的受力均匀,不会出现单侧翘起的问题。

  在实际选型应用中,需要注意该轴承仅能承受径向载荷,无法承受较大的轴向力,适合传动轴的径向支撑场景,如果存在轴向载荷需要配套相应的轴向定位结构。安装时需要保证两个轴承座的同轴度误差在允许范围内,避免轴安装后出现别劲的情况,导致衬套快速磨损。润滑维护时需要定期通过油孔加注润滑脂或者润滑油,根据运转转速与载荷情况调整加注周期,保证接触面始终有油膜存在。这类结构的轴承因为结构简单、配件易得、维护方便,在很多中小型机械的传动部位都有大量应用,是机械传动支撑结构中十分经典的一款设计,其尺寸参数也符合通用机械的配套标准,能够直接替换同规格的旧件,不需要对安装位置做额外修改。
