手动杠杆式金属板材剪切工装结构

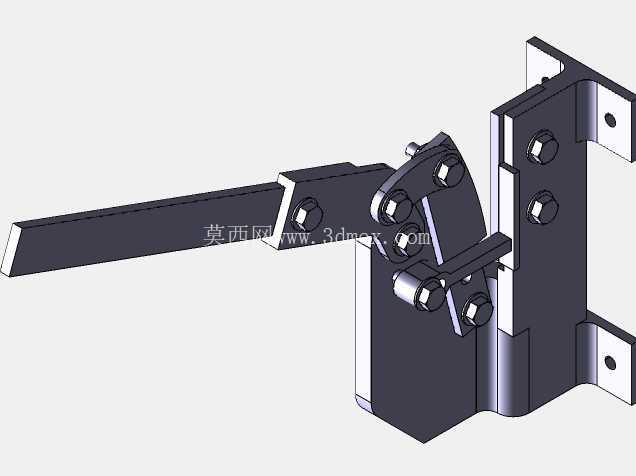

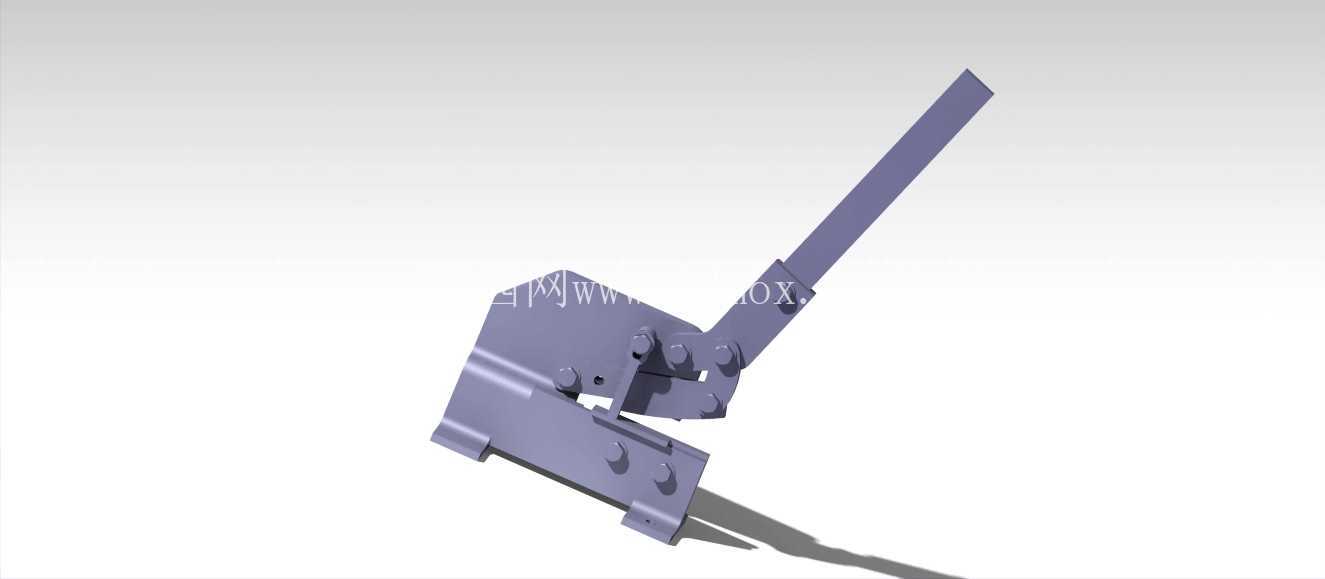

　　这款手动剪切结构主要面向小型钣金加工点位、五金维修工位、实训教学场景的薄金属裁切需求，区别于大型液压剪板机的占地与能耗局限，该结构无需外接动力源，完全依靠杠杆力臂放大操作力，可完成1.5mm厚度以内冷轧钢板、1mm厚度以内铝板及铜板的直线裁切作业，在零散小批量下料、边角料修整、线材定长切断场景中适配性极强，尤其适合没有配置大型剪切设备的社区五金加工点、职业院校金工实训工位、户外管线安装现场的临时裁切作业。从结构设计逻辑来看，整体采用单支点杠杆增力方案，长操作力臂与短剪切力臂的传动比经过反复校核，确保普通成年男性单手施加操作力时，动刀刃口处可输出足够剪切应力突破金属材料的抗剪强度，避免出现裁切卡滞、刃口崩缺问题。

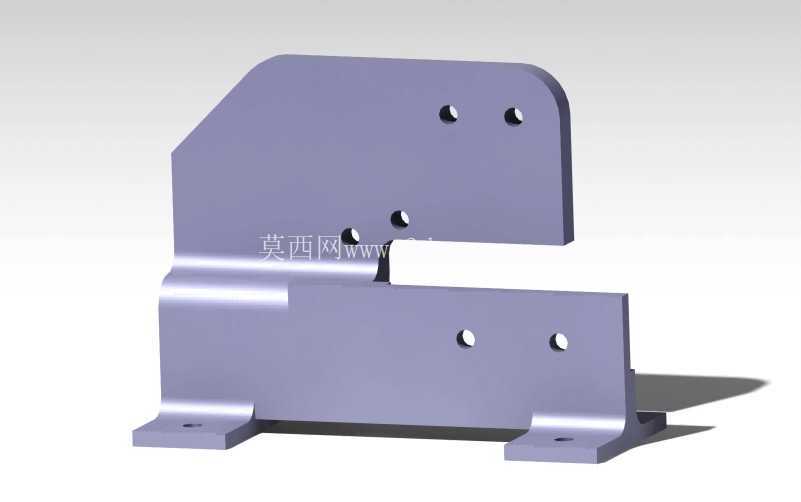

　　底座部分采用L型折弯支撑结构，底部预留三个沉头安装孔位，可通过M8膨胀螺栓或T型螺栓固定在工作台、型钢支架上，安装边界控制在320mm×180mm的矩形范围内，不会占用过多操作台面空间，底座上平面设置有定位挡边，可作为裁切基准面，配合可调节的定位挡块实现定尺寸裁切，减少人工划线工序，提升小批量下料的尺寸一致性。刃口部分采用斜口剪切设计，动刀与定刀的剪切间隙控制在0.05mm-0.12mm区间，根据裁切材料厚度可通过定刀座上的调节螺钉微调间隙，间隙过大易出现裁切毛刺、材料拉扯变形问题，间隙过小则会增大刃口磨损、提升操作力需求，斜口布局让剪切过程从刃口一端逐步向另一端递进，相比平口剪切大幅降低所需操作力，同时避免整面接触带来的刃口冲击损伤。

　　铰接部位全部采用圆柱销轴配合铜套的耐磨结构，销轴两端设置开口销防脱，长期高频使用出现磨损后可快速更换铜套，无需整体更换结构件，降低维护成本。操作手柄采用圆钢折弯成型，末端套有防滑绝缘胶套，手柄长度经过人体工程学校核，操作时手腕处于自然施力角度，长时间重复操作不易产生肌肉疲劳，手柄与动刀座的连接采用螺栓锁紧结构，可根据操作空间需求调整手柄安装角度，适配不同身高操作人员的使用习惯。定刀座与底座采用一体化焊接结构，焊接后经过时效处理消除焊接应力，再进行刃口安装面的铣削加工，确保刃口安装平面的平面度公差控制在0.02mm以内，避免因底座变形导致刃口间隙不均、裁切断面质量下降的问题。

　　实际使用过程中，该结构可完成直线裁切、小角度斜边裁切作业，裁切后的断面垂直度可控制在0.1mm/100mm以内，满足一般钣金构件的下料精度要求，无需二次铣削修边。针对不同材质的裁切需求，刃口部分采用合金工具钢淬火处理，硬度达到HRC55-58，兼顾刃口锋利度与抗冲击韧性，裁切普通低碳钢板时刃口使用寿命可达到3万次以上，裁切铜铝等软质材料时寿命可提升至10万次以上。结构整体没有复杂的传动部件，日常维护仅需定期在铰接销轴处加注润滑脂、定期检查刃口间隙即可，无需专业人员进行维护保养，操作门槛极低，新员工经过5分钟讲解即可独立完成裁切作业。在安装适配性方面，除了固定在工作台面使用，也可配套便携式支架作为移动作业工具，在电力施工现场完成镀锌扁钢、接地铜排的现场裁切，无需将材料运回加工车间，大幅提升现场施工效率。
